2013 CITROEN C4 AIRCROSS 4WD

.
21
To m a d e c o n t a c t o

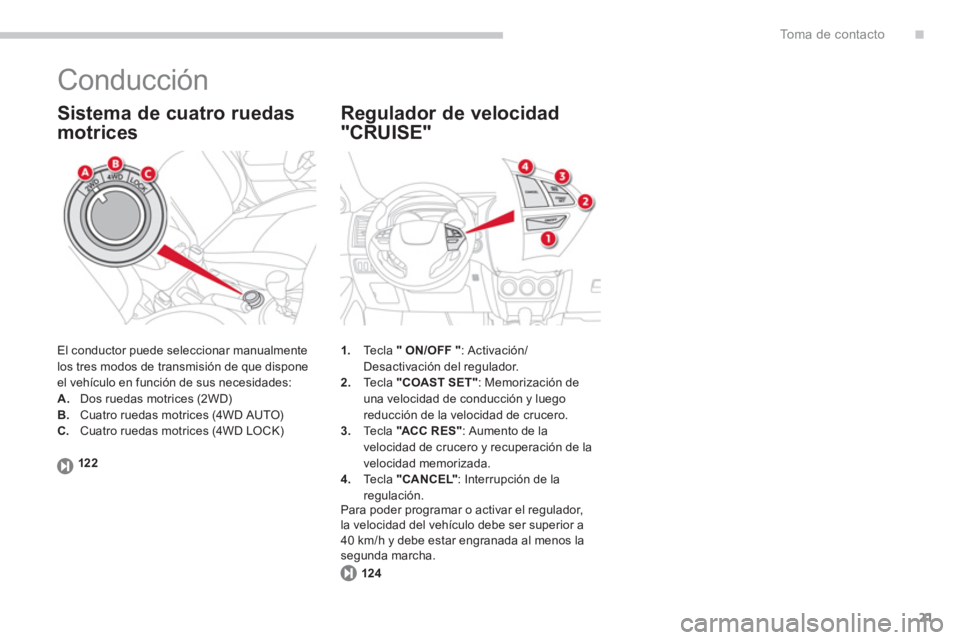

Conducción

El conductor puede seleccionar manualmente
los tres modos de transmisión de que dispone
el vehículo en función de sus necesidades:
A.Dos ruedas motrices (2WD)B.Cuatro ruedas motrices (4WD AUTO)
C.Cuatro ruedas motrices (4WD LOCK)

Sistema de cuatro ruedas
motrices
1.Tecla "ON/OFF": Activación/Desactivación del regulador.
2. Tecla "COAST SET"
: Memorización de una velocidad de conducción y luego reducción de la velocidad de crucero. 3.
Te c l a "ACC RES": Aumento de lavelocidad de crucero y recuperación de la
velocidad memorizada.
4. Tecla "CANCEL"
: Interrupción de laregulación.
Regulador de velocidad
"CRUISE"
124
Para poder programar o activar el regulador,la velocidad del vehículo debe ser superior a
40 km/h y debe estar engranada al menos la
segunda marcha. 122

1
41
Control de marcha

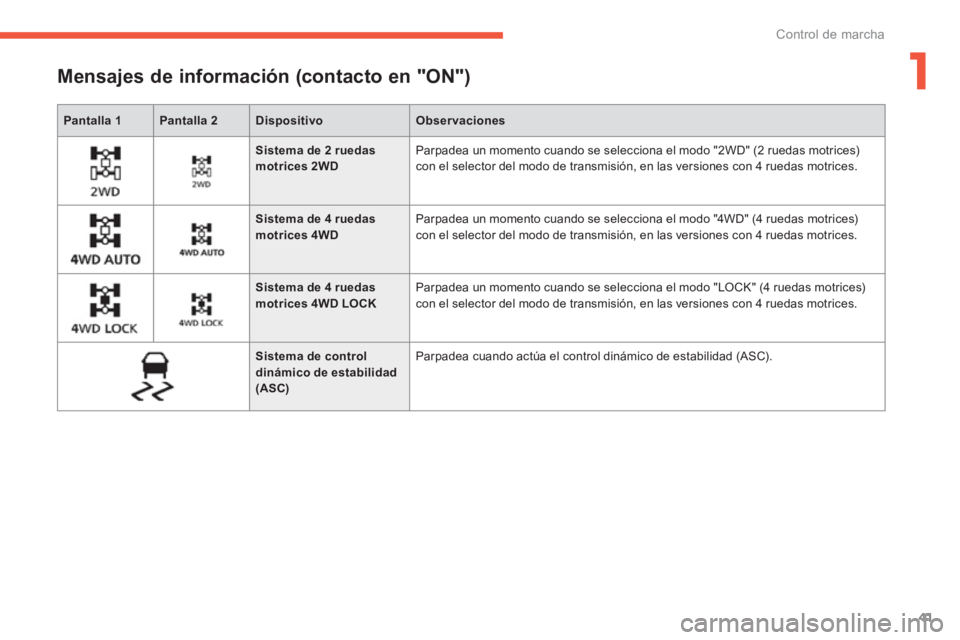

Pantalla 1Pantalla 2DispositivoObservaciones





Mensajes de información (contacto en "ON")



Sistema de 2 ruedas motrices 2WD
Parpadea un momento cuando se selecciona el modo "2WD" (2 ruedas motrices)con el selector del modo de transmisión, en las versiones con 4 ruedas motrices.



Sistema de 4 ruedas motrices 4WD
Parpadea un momento cuando se selecciona el modo "4WD" (4 ruedas motrices) con el selector del modo de transmisión, en las versiones con 4 ruedas motrices.



Sistema de 4 ruedas motrices 4WD LOCK Parpadea un momento cuando se selecciona el modo "LOCK" (4 ruedas motrices)con el selector del modo de transmisión, en las versiones con 4 ruedas motrices.

Sistema de controldinámico de estabilidad (ASC)

Parpadea cuando actúa el control dinámico de estabilidad (ASC).

122
Conducción

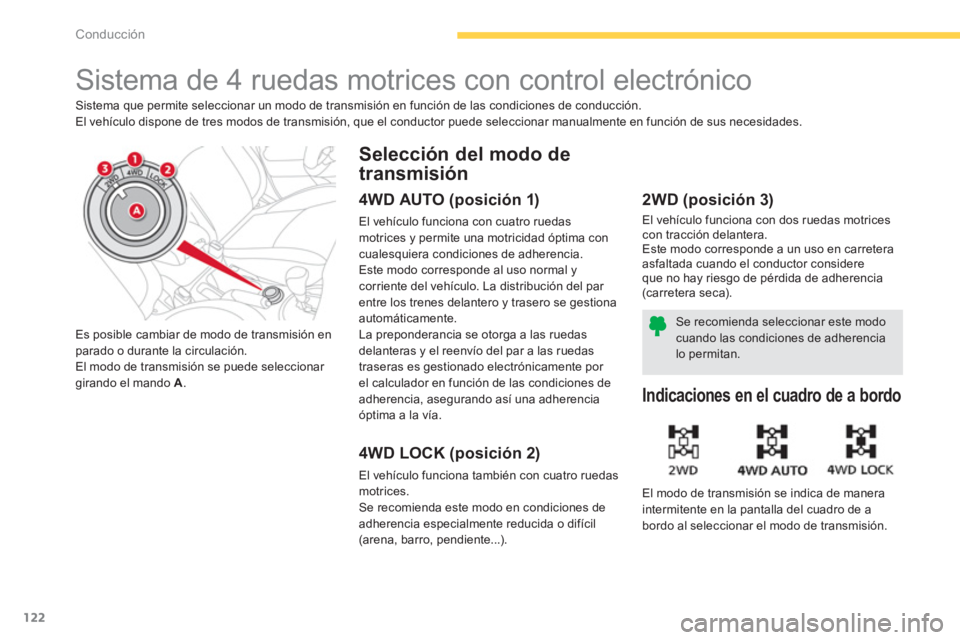

Sistema de 4 ruedas motrices con control electrónico

Sistema que permite seleccionar un modo de transmisión en función de las condiciones de conducción.
El vehículo dispone de tres modos de transmisión, que el conductor puede seleccionar manualmente en función de sus necesidades.
Es posible cambiar de modo de transmisión en
parado o durante la circulación.
El modo de transmisión se puede seleccionar
girando el mando A
.


Selección del modo de
transmisión

4WD AUTO (posición 1)

El vehículo funciona con cuatro ruedas
motrices y permite una motricidad óptima con
cualesquiera condiciones de adherencia.
Este modo corresponde al uso normal y
corriente del vehículo. La distribución del par
entre los trenes delantero y trasero se gestiona
automáticamente.
La preponderancia se otorga a las ruedas
delanteras y el reenvío del par a las ruedas
traseras es gestionado electrónicamente por
el calculador en función de las condiciones de
adherencia, asegurando así una adherencia
óptima a la vía.


4WD LOCK (posición 2)

El vehículo funciona también con cuatro ruedas
motrices.
Se recomienda este modo en condiciones de
adherencia especialmente reducida o difícil
(arena, barro, pendiente...).


2WD (posición 3)

El vehículo funciona con dos ruedas motrices
con tracción delantera.
Este modo corresponde a un uso en carretera
asfaltada cuando el conductor considere
que no hay riesgo de pérdida de adherencia
(c ar retera sec a).

Indicaciones en el cuadro de a bordo

El modo de transmisión se indica de manera
intermitente en la pantalla del cuadro de a
bordo al seleccionar el modo de transmisión. Se recomienda seleccionar este modo
cuando las condiciones de adherencia
lo permitan.

123
4
Conducción

Puesto que el par motor se aplica a
las cuatro ruedas, el estado de los
neumáticos influye considerablemente
en el rendimiento del vehículo.
Asegúrese de que los cuatro
neumáticos estén en buen estado.
Evite conducir el vehículo por terreno
arenoso o fangoso u otras zonas en las
que puedan patinar las ruedas.
El hecho de hacer patinar las ruedas
pone a presión los elementos de la
transmisión y puede provocar fallos de
funcionamiento graves.
No pase el vehículo por zonas de agua
profunda.
Evite conducir en terreno muy
accidentado (existe riesgo de rozar los
bajos o de quedar bloqueado al cruzar
un puente).


Anomalías de funcionamiento

Si la indicación del modo de transmisión
seleccionado parpadea, el vehículo cambia
automáticamente a modo de transmisión
delantera "2WD"
.
Si eso ocurre, ya no será posible seleccionar el
modo de transmisión con el mando A
.
Si aparecer un mensaje en el cuadro de a bordo
indicando que ralentice, deje que la trasmisión
se enfríe y espere a que desaparezca el
mensaje antes de reanudar la marcha.
Si se visualiza alternativamente "4WD" y
"LOCK" y aparece un mensaje en el cuadro de
a bordo que indica SERVICIO NECESARIO o
REQUERIDO, significa que se ha producido un
fallo en el sistema y se ha activado el dispositivo
de seguridad.
Consulte enseguida con la red CITROËN o con
un taller cualificado.

Utilice una grúa con plataforma para
remolcar el vehículo.

El vehículo no debe ser remolcado con
las ruedas delanteras o traseras en el
suelo, aunque esté en modo de tracción
"2WD" (2 ruedas motrices).

9
217

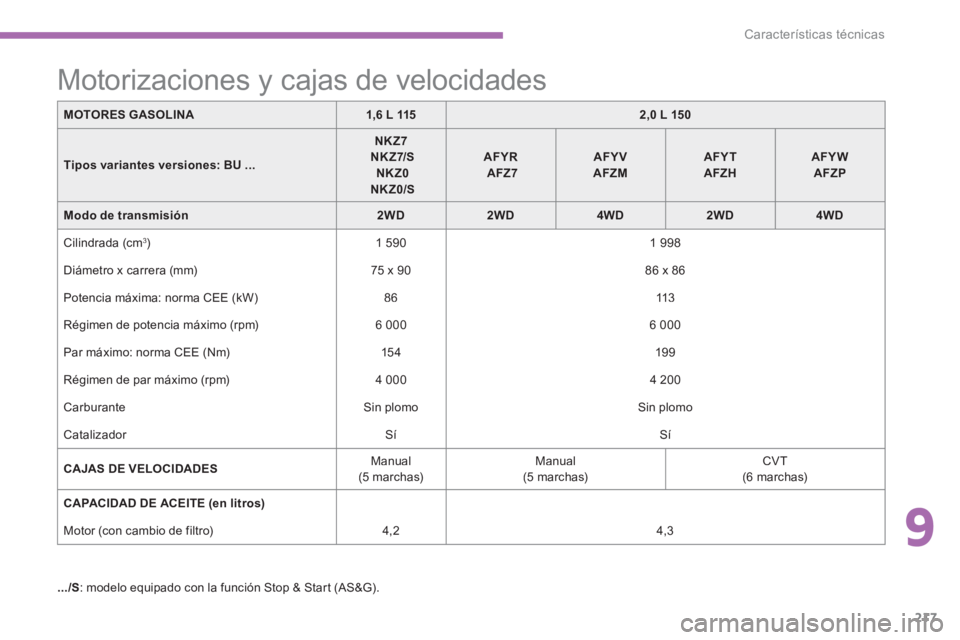

Características técnicas
MOTORES GASOLINA1,6 L 1152,0 L 150
Tipos variantes versiones:BU...
NKZ7NKZ7/SNKZ0 NKZ0/S
AFYRAFZ7AFYVAFZMAFYTAFZHAFYWAFZP
Modo de transmisión2WD2WD4WD2WD4WD
Cilindrada (cm 3)1 590
1 998

Diámetro x carrera (mm)75 x 90 86 x 86

Potencia máxima: norma CEE
(kW) 86113

Régimen de potencia máximo
(rpm)
6 000
6 000
Par máximo: norma
CEE (Nm)154
199

Ré
gimen de par máximo (rpm)
4 000

4 200
Carburante
Sin plomo Sin plomo

Catalizador Sí Sí
CAJAS DE VELOCIDADES
Manual(5 marchas)Manual
(5 marchas)
CVT(6 marchas)
CAPACIDAD DE ACEITE (en litros)











Motor
(con cambio de filtro)
4,2
4,3

.../
S : modelo equipado con la función Stop & Start (AS&G).















Motorizaciones y cajas de velocidades

218

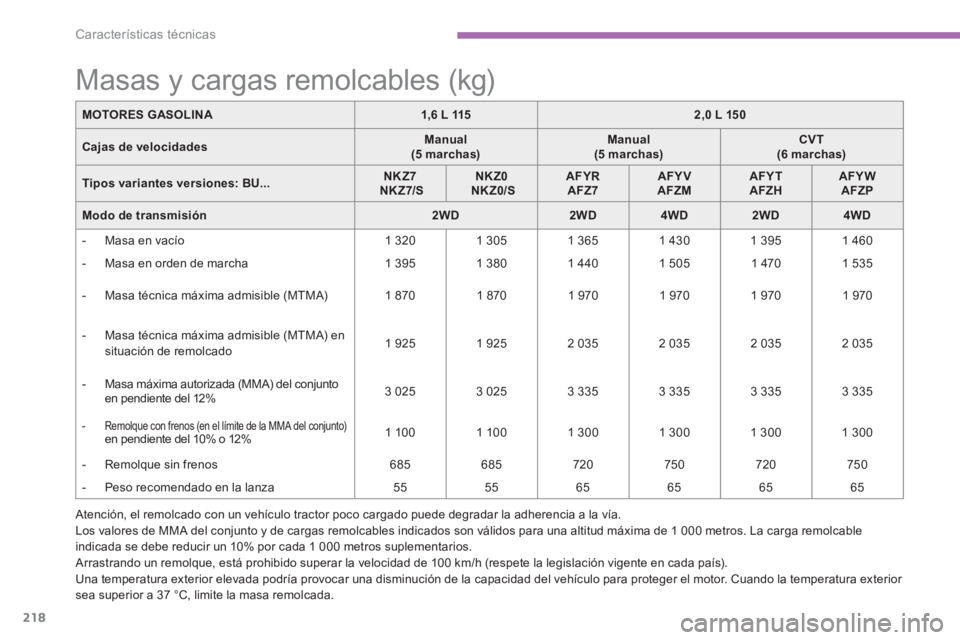

Características técnicas
Atención, el remolcado con un vehículo tractor poco cargado puede degradar la adherencia a la vía.
Los valores de MMA del conjunto y de cargas remolcables indicados son válidos para una altitud máxima de 1 000 metros. La carga remolcable
indicada se debe reducir un 10% por cada 1 000 metros suplementarios.

Arrastrando un remolque, está prohibido superar la velocidad de 100 km/h (respete la legislación vigente en cada país).
Una temperatura exterior elevada podría provocar una disminución de la capacidad del vehículo para proteger el motor. Cuando la temperatura exterior sea superior a 37 °C, limite la masa remolcada.
MOTORES GASOLINA1,6 L 1152,0 L 150
Cajas de velocidadesManual (5 marchas)Manual(5marchas)CVT (6 marchas)
Tipos variantes versiones:BU...NKZ7 NKZ7/SNKZ0NKZ0/SAFYR AFZ7AFYVAFZMAFYT AFZHAFYWAFZP
Modo de transmisión2WD2WD4WD2WD4WD



- Masa en vacío
1 320
1 305 1 365 1 430
1 3951 460



- Masa en orden de marcha
1 395
1 380 1 440
1 505 1 470
1 535


- Masa técnica máxima admisible
(MTMA)

1 870

1 870

1 970

1 970
1 9701 970



- Masa técnica máxima admisible (MTMA) ensituación de remolcado
1 9251 925
2 035

2 0352 0352 035



- Masa máxima autorizada
(MMA) del conjunto
en pendiente del 12% 3 025
3 025
3 3353 335
3 335
3 335




- Remolque con frenos (en el límite de la MMA del conjunto) en pendiente del 10% o 12%
1 100

1 1001 3001 300

1 300

1 300



- Remolque sin frenos
685
685720

750
720
750



- Peso recomendado en la lanza

55 55
65 65 65
65

















Masas y cargas remolcables (kg)

9
219
Características técnicas
MOTORES DIÉSEL1,6 HDi 1101,8 HDi 150
Tipos variantes versiones:BU...9HD8/S9HDB/S6HZ8/S6HZB6HZB/S
Modo de transmisión2WD4WD2WD4WD
Cilindrada (cm 3)
1 560
1 798
Diámetro x carrera
(mm)

77 x 88,3
83 x 83,1
Potencia máxima: norma CEE
(kW) 84 110

Régimen de potencia máximo (rpm) 3 600

4 000

Par máximo: norma
CEE (Nm)

270 300
Ré
gimen de par máximo (rpm) 1 750

2 000 a 3 000


Carburante Gasoil Gasoil

Catalizador Sí Sí
Filtro de par tículas
(FA P)Sí Sí
CAJAS DE VELOCIDADES
Manual(6 marchas)
Manual(6 marchas)

CAPACIDAD DE ACEITE (en litros)









Motor
(con cambio de filtro) 3,75 5,3
.../
S : modelo equipado con la función Stop & Star t (AS&G).














Motorizaciones y cajas de velocidades

220
Características técnicas
Los valores de MMA del conjunto y de cargas remolcables indicados son válidos para una altitud máxima de 1 000 metros. La carga remolcable
indicada se debe reducir un 10% por cada 1 000 metros suplementarios.
Arrastrando un remolque, está prohibido superar la velocidad de 100 km/h (respete la legislación vigente en cada país).
Una temperatura exterior elevada podría provocar una disminución de la capacidad del vehículo para prote
ger el motor. Cuando la temperatura exterior sea superior a 37 °C, limite la masa remolcada.
MOTORES DIÉSEL1,6 HDi 1101,8 HDi 150
Cajas de velocidadesManual (6marchas)Manual (6 marchas)
Tipos variantes versiones:BU...9HD8/S9HDB/S6HZ8/S6HZB6HZB/S
Modo de transmisión2WD4WD2WD4WD


- Masa en vacío

1 315
1 425

1 430

1 495



- Masa en orden de marcha
1 390
1 500
1 505 1 570



- Masa técnica máxima admisible (MTMA)
2 060

2 060
2 060



- Masa técnica máxima admisible (MTMA) ensituación de remolcado
2 130 2 130
2 130



- Masa máxima autorizada
(MMA) del conjunto

en pendiente del 12% 3 260
3 260
3 530




- Remolque con frenos (en el límite de la MMA del conjunto) en pendiente del 10% o 12% 1 130 1 130

1 400



- Remolque con frenos * (con compensación
de car
ga en el límite de la MMA del conjunto)
1 300 1 300





- Remolque sin frenos
695

750
750



- Peso recomendado en la lanza

70

70

70

















Masas y cargas remolcables (kg)
*

En el límite de la MMA del conjunto, la masa del remolque con frenos se puede aumentar en la misma medida en que se reduzca la MTMA del vehículo tractor.

Atención, el remolcado con un vehículo tractor poco cargado puede degradar la adherencia a la vía.
