2013 Alfa Romeo Giulietta display

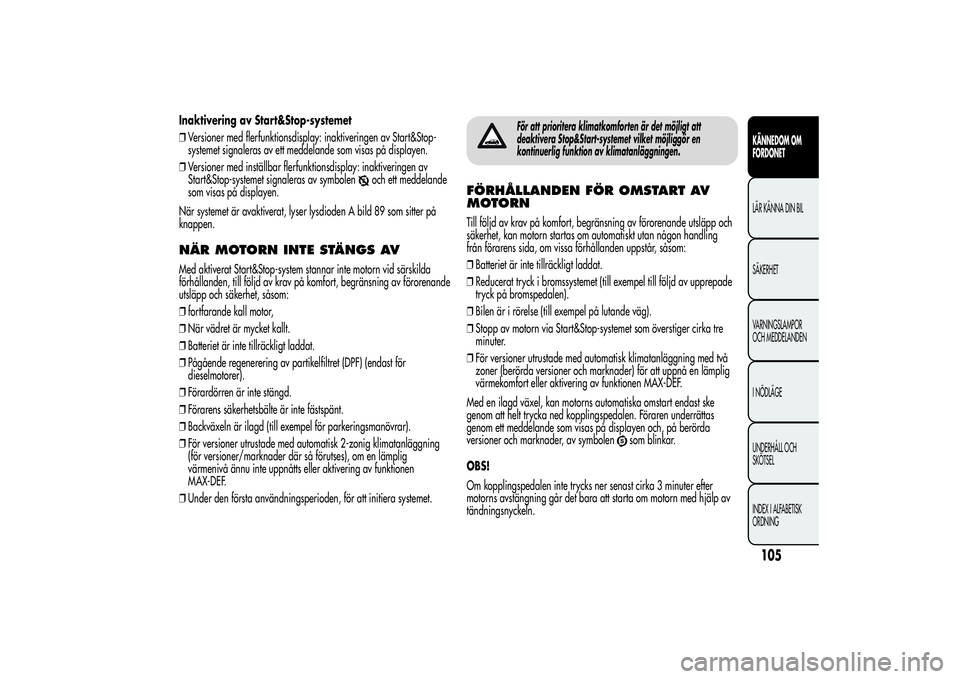

Inaktivering av Start&Stop-systemet
❒Versioner med flerfunktionsdisplay: inaktiveringen av Start&Stop-
systemet signaleras av ett meddelande som visas på displayen.
❒Versioner med inställbar flerfunktionsdisplay: inaktiveringen av
Start&Stop-systemet signaleras av symbolen
och ett meddelande
som visas på displayen.
När systemet är avaktiverat, lyser lysdioden A bild 89 som sitter på
knappen.
NÄR MOTORN INTE STÄNGS AVMed aktiverat Start&Stop-system stannar inte motorn vid särskilda
förhållanden, till följd av krav på komfort, begränsning av förorenande
utsläpp och säkerhet, såsom:
❒fortfarande kall motor,
❒När vädret är mycket kallt.
❒Batteriet är inte tillräckligt laddat.
❒Pågående regenerering av partikelfiltret (DPF) (endast för
dieselmotorer).
❒Förardörren är inte stängd.
❒Förarens säkerhetsbälte är inte fästspänt.
❒Backväxeln är ilagd (till exempel för parkeringsmanövrar).
❒För versioner utrustade med automatisk 2-zonig klimatanläggning
(för versioner/marknader där så förutses), om en lämplig
värmenivå ännu inte uppnåtts eller aktivering av funktionen
MAX-DEF.
❒Under den första användningsperioden, för att initiera systemet.
För att prioritera klimatkomforten är det möjligt att
deaktivera Stop&Start-systemet vilket möjliggör en
kontinuerlig funktion av klimatanläggningen.
FÖRHÅLLANDEN FÖR OMSTART AV
MOTORNTill följd av krav på komfort, begränsning av förorenande utsläpp och
säkerhet, kan motorn startas om automatiskt utan någon handling
från förarens sida, om vissa förhållanden uppstår, såsom:
❒Batteriet är inte tillräckligt laddat.
❒Reducerat tryck i bromssystemet (till exempel till följd av upprepade
tryck på bromspedalen).
❒Bilen är i rörelse (till exempel på lutande väg).
❒Stopp av motorn via Start&Stop-systemet som överstiger cirka tre
minuter.
❒För versioner utrustade med automatisk klimatanläggning med två
zoner (berörda versioner och marknader) för att uppnå en lämplig
värmekomfort eller aktivering av funktionen MAX-DEF.
Med en ilagd växel, kan motorns automatiska omstart endast ske
genom att helt trycka ned kopplingspedalen. Föraren underrättas
genom ett meddelande som visas på displayen och, på berörda
versioner och marknader, av symbolen
som blinkar.
OBS!
Om kopplingspedalen inte trycks ner senast cirka 3 minuter efter
motorns avstängning går det bara att starta om motorn med hjälp av
tändningsnyckeln.
105KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

I fall av oönskade motorstopp, på grund av till exempel brysk
uppsläppning av kopplingspedalen med ilagd växel, om Stop&Start-
systemet är aktiverat, kan motorn startas om genom att trycka ner
kopplingspedalen helt eller att lägga i friläge.SÄKERHETSFUNKTIONERNär motorn stoppats med Start&Stop-systemet och föraren har tagit av
sig säkerhetsbältet och öppnat förar- eller passagerardörren, kan
motorn endast startas om med tändningsnyckeln.
Föraren informeras om detta tillstånd med en summer och eventuellt
med blinkande symbol
på displayen (på vissa versioner
tillsammans med ett meddelande som visas på displayen).
ENERGISPARFUNKTION(Berörda versioner och marknader)
Om man efter en automatisk omstart av motorn inte genomför någon
manöver med bilen under en längre tid, omkring 3 minuter, stänger
Start&Stop-systemet helt av motorn för att undvika en onödig
bränsleförbrukning. I detta läge kan start av motorn bara ske med
startnyckel.
OBS! Det är i alla händelser möjligt att hålla igång motorn genom att
inaktivera Start&Stop-systemet.FUNKTIONSFELOm Start&Stop-systemet inte skulle fungera korrekt, stängs det av.
Föraren informeras om felet genom att symbolen
(versioner med
flerfunktionsdisplay) eller
(versioner med inställbar
flerfunktionsdisplay) börjar blinka. För versioner och marknader där så
förutses, visas även ett varningsmeddelande på displayen.
Se då till att kontakta en auktoriserad Alfa Romeo serviceverkstad.
NÄR BILEN INTE ANVÄNDS UNDER EN
LÄNGRE TIDNär fordonet inte används under en längre tid (eller vid batteribyte),
ska du vara noga med att koppla från strömförsörjningen till batteriet.
Proceduren ska utföras genom att koppla ifrån kontaktdonet A bild
90 (genom att trycka på knapp B) från sensor C som bevakar
batteritillståndet. Den har installerats på den negativa polen D på
själva batteriet. Denna sensor får aldrig kopplas ifrån polen, utom vid
batteribyte.
Vid batteribyte, ska du alltid vända dig till en
auktoriserad Alfa Romeo serviceverkstad. Byt batteriet
med ett batteri av samma typ (HEAVY DUTY) och med
samma egenskaper.
OBSERVERA! Innan du kopplar ifrån eltillförseln till batteriet, vänta
minst en minut från att du har ställt tändningsnyckeln på STOP.
bild 90
A0K0179
106KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

PARKERINGSSENSORER(berörda versioner och marknader)
De sitter i bilens bakre stötfångarna bild 96 och har som funktion att
känna av och underrätta föraren med en intermittent ljudsignal, om det
finns hinder bakom bilen.AKTIVERINGSensorernas aktiveras när man lägger i backväxeln. Vid minskande
avstånd till hindret bakom bilen ökas ljudsignalens frekvens.DISPLAYEN VISAR(berörda versioner och marknader)
Vid aktiveringen av sensorerna, visas skärmen som indikeras i bild 97
på den inställbara flerfunktionsdisplayen (berörda versioner och
marknader).
Information om närvarande hinder och avstånd till det anges med en
summer och genom en ljussignalering på instrumentpanelens display.Om det finns fler än ett hinder markeras det som är närmast i bilens
rörelseriktning.
SUMMERNär man lägger i backväxeln aktiveras automatiskt en ljussignal om
det finns hinder i bilens rörelseriktning.
Ljudsignalen:
❒Ökar i volym ju närmare bilen kommer hindret.
❒Blir kontinuerlig när avståndet mellan bilen och hindret är mindre än
ungefär 30 cm och upphör omedelbart om avståndet till hindret
ökar.
❒Förblir konstant när avståndet mellan bilen och hindret inte ändras.
När detta förhållande uppstår för sidosensorerna, avbryts
ljudsignalen efter cirka 3 sekunder, för att undvika t.ex. signalering
under manövrer längs husväggar.
OBSERVERA! Volymen till ljudsignalen kan ställas in under alternativet
“Signalvolym” på "Inställningsmenyn".
bild 96
A0K0060
bild 97
A0K0059
111KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

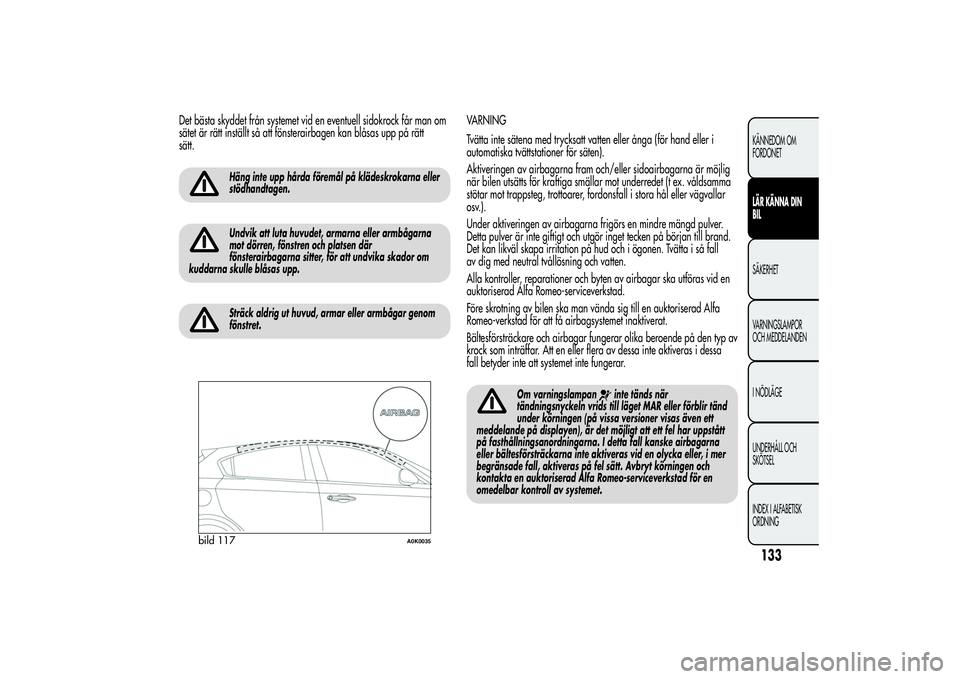

Det bästa skyddet från systemet vid en eventuell sidokrock får man om
sätet är rätt inställt så att fönsterairbagen kan blåsas upp på rätt
sätt.
Häng inte upp hårda föremål på klädeskrokarna eller
stödhandtagen.Undvik att luta huvudet, armarna eller armbågarna
mot dörren, fönstren och platsen där
fönsterairbagarna sitter, för att undvika skador om
kuddarna skulle blåsas upp.Sträck aldrig ut huvud, armar eller armbågar genom
fönstret.
VARNING
Tvätta inte sätena med trycksatt vatten eller ånga (för hand eller i
automatiska tvättstationer för säten).
Aktiveringen av airbagarna fram och/eller sidoairbagarna är möjlig
när bilen utsätts för kraftiga smällar mot underredet (t ex. våldsamma
stötar mot trappsteg, trottoarer, fordonsfall i stora hål eller vägvallar
osv.).
Under aktiveringen av airbagarna frigörs en mindre mängd pulver.
Detta pulver är inte giftigt och utgör inget tecken på början till brand.
Det kan likväl skapa irritation på hud och i ögonen. Tvätta i så fall
av dig med neutral tvållösning och vatten.
Alla kontroller, reparationer och byten av airbagar ska utföras vid en
auktoriserad Alfa Romeo-serviceverkstad.
Före skrotning av bilen ska man vända sig till en auktoriserad Alfa
Romeo-verkstad för att få airbagsystemet inaktiverat.
Bältesförsträckare och airbagar fungerar olika beroende på den typ av
krock som inträffar. Att en eller flera av dessa inte aktiveras i dessa
fall betyder inte att systemet inte fungerar.
Om varningslampan
inte tänds när
tändningsnyckeln vrids till läget MAR eller förblir tänd
under körningen (på vissa versioner visas även ett
meddelande på displayen), är det möjligt att ett fel har uppstått
på fasthållningsanordningarna. I detta fall kanske airbagarna
eller bältesförsträckarna inte aktiveras vid en olycka eller, i mer
begränsade fall, aktiveras på fel sätt. Avbryt körningen och
kontakta en auktoriserad Alfa Romeo-serviceverkstad för en
omedelbar kontroll av systemet.
bild 117
A0K0035
133KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BILSÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

SÄKRINGSBOX PÅ
INSTRUMENTPANELENbild 162SKYDDAD ANORDNING SÄKRING AMPERE
Höger helljusF91 7,5
Vänster helljusF90 7,5
Halvljus höger (version med halogenstrålkastare) F12 7,5
Halvljus vänster (version med halogenstrålkastare) F13 7,5
Halvljus höger (versioner med Bi-Xenonstrålkastare) F12 15
Halvljus vänster (version med Bi-Xenonstrålkastare) F13 15
Dimstrålkastare högerF93 7,5
Dimstrålkastare vänsterF92 7,5
Bagageutrymmets belysning/Belysning solskydd/Belysning dörrarnas insteg/Belysning
förvaringsfack/Belysning fram/bak/Display radionavigatorF32 10
Diverse utrustningF31 5
Fönsterhiss bak (vänster sida)F33 20
Fönsterhiss bak (höger sida)F34 20
+30F36 10
Diverse utrustningF37 7,5
CentrallåsF38 20
Strömförsörjning till Body Computer F42 5
Tvåvägspump till vindrutespolaren F43 20
Fönsterhiss fram (förarsida)F47 20
173KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHETVARNINGSLAMPOR
OCH
MEDDELANDENI NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

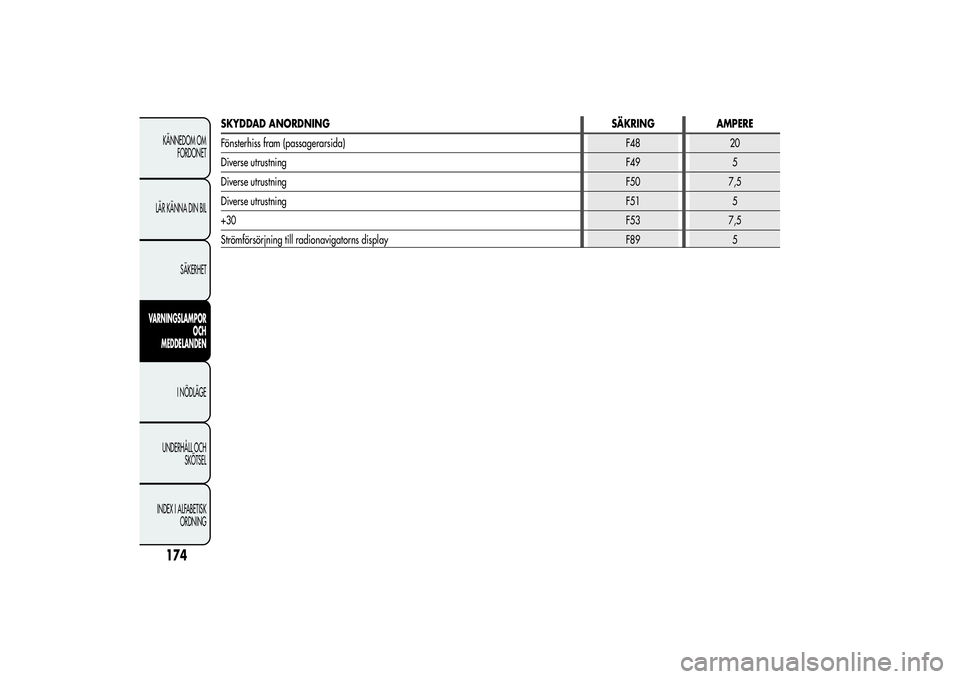

SKYDDAD ANORDNING SÄKRING AMPERE
Fönsterhiss fram (passagerarsida) F48 20
Diverse utrustningF49 5
Diverse utrustningF50 7,5
Diverse utrustningF51 5
+30F53 7,5
Strömförsörjning till radionavigatorns display F89 5
174KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

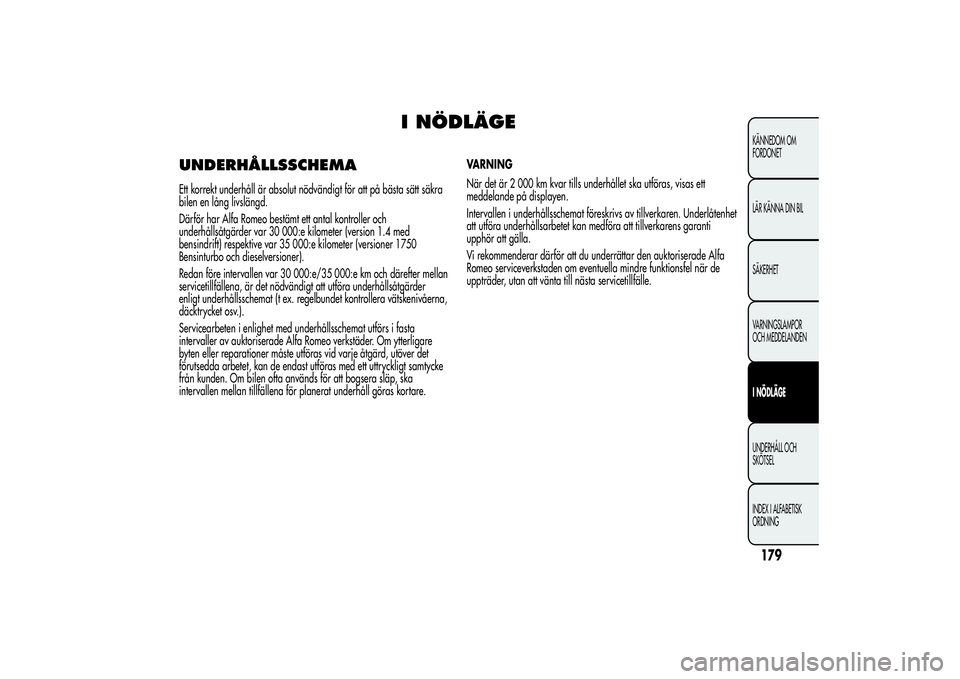

I NÖDLÄGE
UNDERHÅLLSSCHEMAEtt korrekt underhåll är absolut nödvändigt för att på bästa sätt säkra
bilen en lång livslängd.
Därför har Alfa Romeo bestämt ett antal kontroller och
underhållsåtgärder var 30 000:e kilometer (version 1.4 med
bensindrift) respektive var 35 000:e kilometer (versioner 1750
Bensinturbo och dieselversioner).
Redan före intervallen var 30 000:e/35 000:e km och därefter mellan
servicetillfällena, är det nödvändigt att utföra underhållsåtgärder
enligt underhållsschemat (t ex. regelbundet kontrollera vätskenivåerna,
däcktrycket osv.).
Servicearbeten i enlighet med underhållsschemat utförs i fasta
intervaller av auktoriserade Alfa Romeo verkstäder. Om ytterligare
byten eller reparationer måste utföras vid varje åtgärd, utöver det
förutsedda arbetet, kan de endast utföras med ett uttryckligt samtycke
från kunden. Om bilen ofta används för att bogsera släp, ska
intervallen mellan tillfällena för planerat underhåll göras kortare.VARNING
När det är 2 000 km kvar tills underhållet ska utföras, visas ett
meddelande på displayen.
Intervallen i underhållsschemat föreskrivs av tillverkaren. Underlåtenhet
att utföra underhållsarbetet kan medföra att tillverkarens garanti
upphör att gälla.
Vi rekommenderar därför att du underrättar den auktoriserade Alfa
Romeo serviceverkstaden om eventuella mindre funktionsfel när de
uppträder, utan att vänta till nästa servicetillfälle.
179KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDENI NÖDLÄGEUNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

INNEHÅLLSFÖRTECKNING
PRESENTATION............................................................................. 239
RÅD........................................................................................... 239
TEKNISKA SPECIFIKATIONER ...................................................... 240
ANLÄGGNING BASNIVÅ ........................................................... 240
ANLÄGGNING MELLANNIVÅ..................................................... 240
ANLÄGGNING NIVÅ HI-FI BOSE ................................................ 241
SNABBGUIDE ............................................................................... 242
ALMÄNNA FUNKTIONER ........................................................... 243
RADIOFUNKTIONER................................................................... 244
CD-FUNKTIONER ....................................................................... 244
Media Player-FUNKTIONER (endast medBlue&Me™) ............... 244
RATTREGLAGE ............................................................................. 245
ALLMÄNT ..................................................................................... 247
FUNKTIONER OCH REGLERINGAR ................................................ 249
SÄTTA PÅ BILRADION ................................................................. 249
STÄNGA AV BILRADION............................................................. 249
VÄLJA RADIOFUNKTIONER ........................................................ 249
VAL AV CD-FUNKTIONEN .......................................................... 249
MINNESFUNKTION LJUDKÄLLA .................................................. 249
VOLYMINSTÄLLNING ................................................................. 249
FUNKTION MUTE/PAUSE (nollställning av volymen) .................... 249
LJUDINSTÄLLNINGAR ................................................................. 250
TONINSTÄLLNING (bas/diskant). ................................................ 250
BALANSREGLERING ................................................................... 250
INSTÄLLNING AV FADER............................................................. 250
LOUDNESS-FUNKTIONEN .......................................................... 251
EQ-FUNKTION .......................................................................... 251
USER EQ SETTINGS-FUNKTION ................................................. 251
MENU ....................................................................................... 252
AF SWITCHING-funktion ............................................................ 252TRAFFIC INFORMATION-funktion ............................................... 253
REGIONAL MODE-funktion ........................................................ 253
MP3 DISPLAY-funktion ................................................................ 254
Funktionen SPEED VOLUME ........................................................ 254
RADIO ON VOLUME-funktion ..................................................... 254
AUX OFFSET-funktion ................................................................. 255
RADIO OFF-funktion .................................................................. 255
Funktionen SYSTEM RESET ........................................................... 255
TELEFONFUNKTION ................................................................... 255
STÖLDSKYDD ............................................................................. 256
RADIO (TUNER) ............................................................................ 257
INLEDNING ............................................................................... 257
VÄLJA FREKVENSBAND.............................................................. 257
FÖRVALSKNAPPAR ..................................................................... 257
SPARA DEN SISTA STATIONEN DU LYSSNADE PÅ ........................ 257
AUTOMATISK INSTÄLLNING ....................................................... 257
MANUELL INSTÄLLNING ............................................................. 258
AUTOSTORE-FUNKTION ........................................................... 258
MOTTAGNING AV NÖDLARM .................................................... 258
EON-FUNKTION (Enhanced Other Network) ................................ 258
STEREOSÄNDARE ...................................................................... 258
CD-SPELARE ................................................................................. 259
INLEDNING ............................................................................... 259
VAL AV CD-SPELARE ................................................................... 259
INMATNING/UTMATNING AV CD-SKIVA .................................... 259
INDIKATIONER PÅ DISPLAYEN .................................................... 260
VAL AV SPÅR (framåt/bakåt) ....................................................... 260
SNABBSPOLNING FRAMÅT/BAKÅT AV SPÅREN .......................... 260
FUNKTIONEN PAUS ................................................................... 260
CD MP3-SPELARE.......................................................................... 261
237BILRADIO
