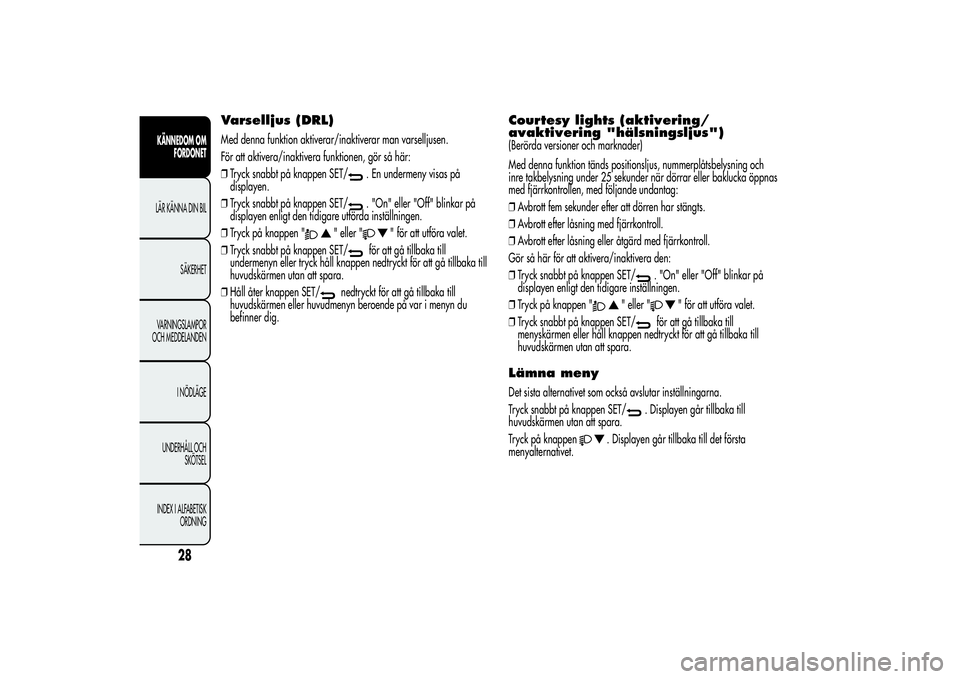

Varselljus (DRL)Med denna funktion aktiverar/inaktiverar man varselljusen.
För att aktivera/inaktivera funktionen, gör så här:
❒Tryck snabbt på knappen SET/
. En undermeny visas på
displayen.
❒Tryck snabbt på knappen SET/. "On" eller "Off" blinkar på
displayen enligt den tidigare utförda inställningen.
❒Tryck på knappen "
" eller "
" för att utföra valet.
❒Tryck snabbt på knappen SET/
för att gå tillbaka till
undermenyn eller tryck håll knappen nedtryckt för att gå tillbaka till
huvudskärmen utan att spara.
❒Håll åter knappen SET/
nedtryckt för att gå tillbaka till
huvudskärmen eller huvudmenyn beroende på var i menyn du
befinner dig.
Courtesy lights (aktivering/
avaktivering "hälsningsljus")(Berörda versioner och marknader)
Med denna funktion tänds positionsljus, nummerplåtsbelysning och
inre takbelysning under 25 sekunder när dörrar eller baklucka öppnas
med fjärrkontrollen, med följande undantag:
❒Avbrott fem sekunder efter att dörren har stängts.
❒Avbrott efter låsning med fjärrkontroll.
❒Avbrott efter låsning eller åtgärd med fjärrkontroll.
Gör så här för att aktivera/inaktivera den:
❒Tryck snabbt på knappen SET/
. "On" eller "Off" blinkar på
displayen enligt den tidigare inställningen.
❒Tryck på knappen "
" eller "
" för att utföra valet.
❒Tryck snabbt på knappen SET/
för att gå tillbaka till
menyskärmen eller håll knappen nedtryckt för att gå tillbaka till
huvudskärmen utan att spara.
Lämna menyDet sista alternativet som också avslutar inställningarna.
Tryck snabbt på knappen SET/
. Displayen går tillbaka till
huvudskärmen utan att spara.
Tryck på knappen
. Displayen går tillbaka till det första
menyalternativet.
28
KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

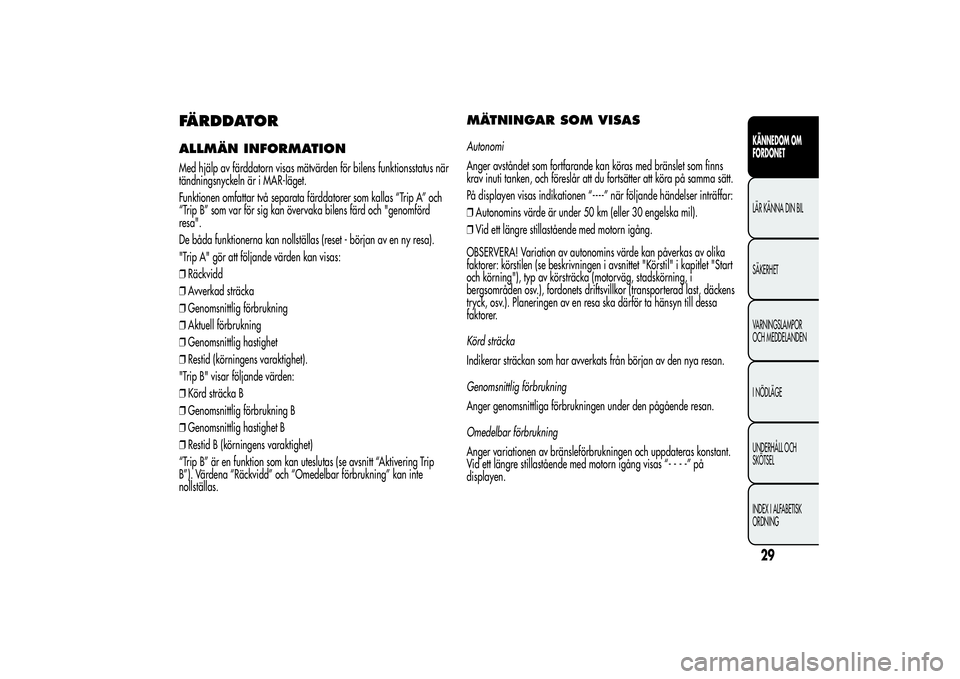

FÄRDDATORALLMÄN INFORMATIONMed hjälp av färddatorn visas mätvärden för bilens funktionsstatus när
tändningsnyckeln är i MAR-läget.
Funktionen omfattar två separata färddatorer som kallas “Trip A” och
“Trip B” som var för sig kan övervaka bilens färd och "genomförd
resa".
De båda funktionerna kan nollställas (reset - början av en ny resa).
"Trip A" gör att följande värden kan visas:
❒Räckvidd
❒Avverkad sträcka
❒Genomsnittlig förbrukning
❒Aktuell förbrukning
❒Genomsnittlig hastighet
❒Restid (körningens varaktighet).
"Trip B" visar följande värden:
❒Körd sträcka B
❒Genomsnittlig förbrukning B
❒Genomsnittlig hastighet B
❒Restid B (körningens varaktighet)
“Trip B” är en funktion som kan uteslutas (se avsnitt “Aktivering Trip
B”). Värdena “Räckvidd” och “Omedelbar förbrukning” kan inte
nollställas.
MÄTNINGAR SOM VISASAutonomi
Anger avståndet som fortfarande kan köras med bränslet som finns
krav inuti tanken, och föreslår att du fortsätter att köra på samma sätt.
På displayen visas indikationen “----” när följande händelser inträffar:
❒Autonomins värde är under 50 km (eller 30 engelska mil).
❒Vid ett längre stillastående med motorn igång.
OBSERVERA! Variation av autonomins värde kan påverkas av olika
faktorer: körstilen (se beskrivningen i avsnittet "Körstil" i kapitlet "Start
och körning"), typ av körsträcka (motorväg, stadskörning, i
bergsområden osv.), fordonets driftsvillkor (transporterad last, däckens
tryck, osv.). Planeringen av en resa ska därför ta hänsyn till dessa
faktorer.
Körd sträcka
Indikerar sträckan som har avverkats från början av den nya resan.
Genomsnittlig förbrukning
Anger genomsnittliga förbrukningen under den pågående resan.
Omedelbar förbrukning
Anger variationen av bränsleförbrukningen och uppdateras konstant.
Vid ett längre stillastående med motorn igång visas “----”på
displayen.
29KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

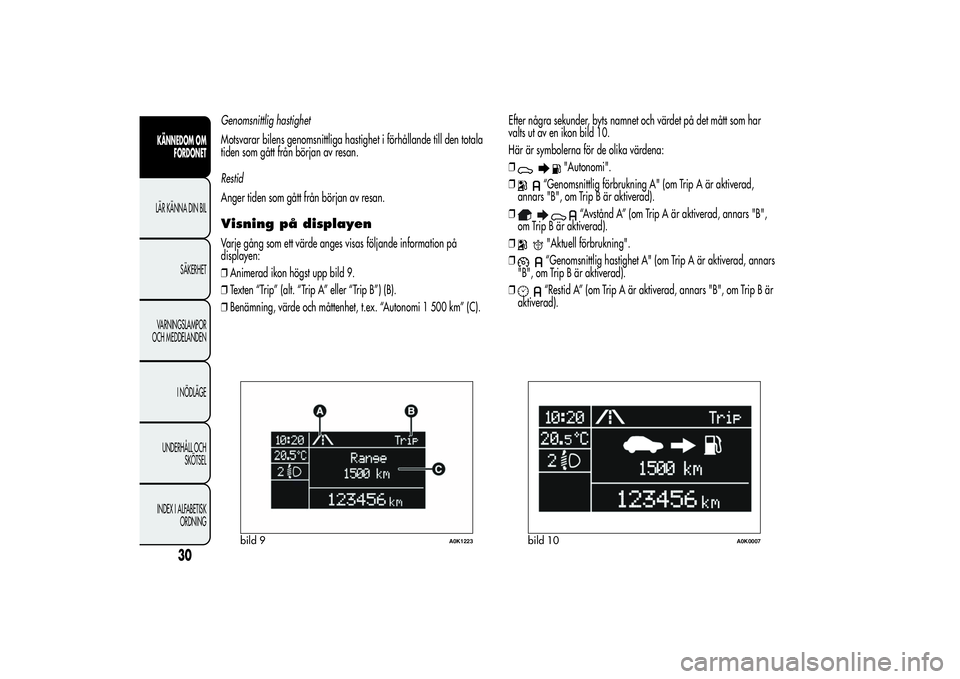

Genomsnittlig hastighet
Motsvarar bilens genomsnittliga hastighet i förhållande till den totala
tiden som gått från början av resan.
Restid
Anger tiden som gått från början av resan.Visning på displayenVarje gång som ett värde anges visas följande information på
displayen:
❒Animerad ikon högst upp bild 9.
❒Texten “Trip” (alt. “Trip A” eller “Trip B”) (B).
❒Benämning, värde och måttenhet, t.ex. “Autonomi 1 500 km” (C).Efter några sekunder, byts namnet och värdet på det mått som har
valts ut av en ikon bild 10.
Här är symbolerna för de olika värdena:
❒
"Autonomi".
❒
“Genomsnittlig förbrukning A" (om Trip A är aktiverad,
annars "B", om Trip B är aktiverad).
❒
“Avstånd A” (om Trip A är aktiverad, annars "B",
om Trip B är aktiverad).
❒
"Aktuell förbrukning".
❒“Genomsnittlig hastighet A" (om Trip A är aktiverad, annars
"B", om Trip B är aktiverad).
❒“Restid A” (om Trip A är aktiverad, annars "B", om Trip B är
aktiverad).
bild 9
A0K1223
bild 10
A0K0007
30
KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

En automatisk funktion låser dörrarna så snart man kör fortare än 20
km/tim. (endast på versioner med inställbar flerfunktionsdisplay).
När du låser dörrarna utifrån bilen (med fjärrkontrollen), tänds
lysdioden A bild 15 i några sekunder och börjar sedan blinka
(varningsfunktion).
När du låser dörrarna inifrån bilen (genom att trycka på knappen
) lyser LED-lampan med fast sken.
Öppna bakluckan
Tryck på knappen
för att öppna bakluckan med fjärrkontrollen.
När bakluckan öppnas blinkar körriktningsvisarna två gånger.
EXTRA FJÄRRKONTROLLERSystemet kan känna igen upp till åtta fjärrkontroller. När man behöver
ytterligare en fjärrkontroll ska man vända sig till en auktoriserad
Alfa Romeo serviceverkstad och ta med sitt CODE card (för berörda
versioner och marknader), identitetshandlingar och ägarhandlingar.
BYTA BATTERI I NYCKELN MED
FJÄRRKONTROLLGör så här:
❒Tryck på knappen A bild 16 och för in metallinsatsen B i
öppningsläge. Vrid skruven C till
med en liten skruvmejsel.
❒Ta ur batterihållaren D och byt batteriet E med korrekt polaritet. Sätt
tillbaka batterihållaren D inuti nyckeln och blockera den genom att
dra åt skruven C på
.
Förbrukade batterier utgör en miljöfara och ska lämnas till
en återvinningsstation enligt gällande föreskrifter, eller
till en auktoriserad Alfa Romeo serviceverkstad som tar
hand om återvinningen.
bild 15
A0K0122
bild 16
A0K0051
35KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

BESKRIVNINGDen automatiska klimatanläggningen med två zoner reglerar
lufttemperaturen i två zoner i passagerarutrymmet: på förarsidan och
passagerarsidan.
Systemet bibehåller passagerarutrymmets komfort och kompenserar
eventuella variationer i de externa temperaturförhållandena.
NoteringReferenstemperatur för bästa komfort är 22°C.
Parametrarna och funktionerna som kontrolleras automatiskt är:
❒Lufttemperatur vid öppningarna på förarsidan/främre
passagerarsidan.
❒Luftdistribution till öppningarna på förarsidan/passagerarsidan
fram.
❒Fläkthastighet (kontinuerlig variation av luftflödet).
❒Aktivering av kompressorn (för avkylning/avfuktning av luften).
❒Luftens återcirkulation.
Alla dessa funktioner kan modifieras manuellt, dvs. man kan manuellt
välja att aktivera/inaktivera olika funktioner och även modifiera de
olika parametrarna. I så fall inaktiveras den automatiska kontrollen av
funktionerna som har modifierats manuellt och systemet ingriper
endast av säkerhetsskäl.
De manuella valen är alltid prioritära i förhållande till automatiken och
minneslagras tills du trycker på AUTO-knappen, utom i de fall då
systemet ingriper på grund av särskilda säkerhetsförhållanden.
Den manuella inställningen av en funktion påverkar inte kontrollen av
de andra i automatläge. Mängden luft som tillförs i
passagerarutrymmet beror inte på bilens körhastighet eftersom den
regleras av fläkten som styrs elektroniskt.Temperaturen för den tillförda luften anpassas automatiskt till den
temperatur som har ställts in på displayen (utom då anläggningen är
avstängd eller i vissa förhållanden då kompressorn är avstängd).
Följande inställningar kan göras manuellt:
❒Lufttemperatur på förarsidan/passagerarsidan.
❒Fläkthastighet (kontinuerlig variation).
❒Luftdistribution i sju lägen.
❒Kompressoraktivering.
❒Funktion för snabb avisning/avimning.
❒Återcirkulation av luften.
❒Eluppvärmd bakruta.
❒Avstängning av systemet.
Klimatanläggningen detekterar passagerarutrymmets
temperatur genom en sensor för medeltemperatur som
sitter under ett skydd på den invändiga backspegeln. Om
man skymmer sensorn med föremål, kan klimatanläggningen inte
fungera optimalt.
SÄTTA PÅ KLIMATANLÄGGNINGENKlimatanläggningen kan sättas på olika sätt, men vi rekommenderar
att man trycker på AUTO och sedan använder inställningsrattarna för
att ställa in önskad temperatur.
I detta läge initieras automatiskt en reglering av temperatur, luftmängd
och luftflödets fördelning i passagerarutrymmet liksom användningen
av cirkulationsluft och aktivering av luftkonditioneringssystemets
kompressor.
56
KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

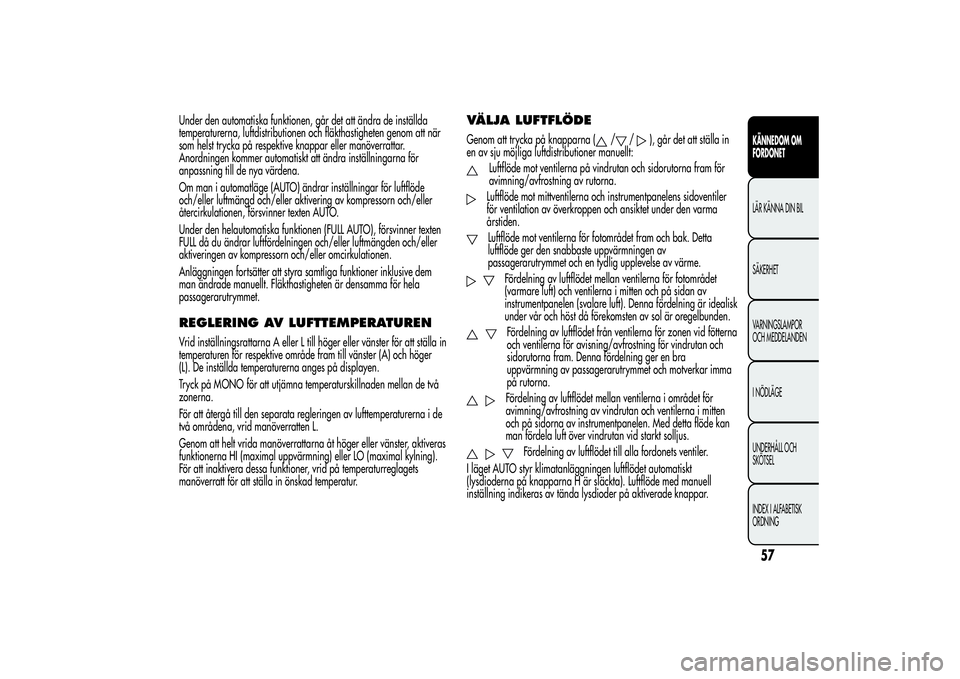

Under den automatiska funktionen, går det att ändra de inställda
temperaturerna, luftdistributionen och fläkthastigheten genom att när
som helst trycka på respektive knappar eller manöverrattar.
Anordningen kommer automatiskt att ändra inställningarna för
anpassning till de nya värdena.
Om man i automatläge (AUTO) ändrar inställningar för luftflöde
och/eller luftmängd och/eller aktivering av kompressorn och/eller
återcirkulationen, försvinner texten AUTO.
Under den helautomatiska funktionen (FULL AUTO), försvinner texten
FULL då du ändrar luftfördelningen och/eller luftmängden och/eller
aktiveringen av kompressorn och/eller omcirkulationen.
Anläggningen fortsätter att styra samtliga funktioner inklusive dem
man ändrade manuellt. Fläkthastigheten är densamma för hela
passagerarutrymmet.REGLERING AV LUFTTEMPERATURENVrid inställningsrattarna A eller L till höger eller vänster för att ställa in
temperaturen för respektive område fram till vänster (A) och höger
(L). De inställda temperaturerna anges på displayen.
Tryck på MONO för att utjämna temperaturskillnaden mellan de två
zonerna.
För att återgå till den separata regleringen av lufttemperaturerna i de
två områdena, vrid manöverratten L.
Genom att helt vrida manöverrattarna åt höger eller vänster, aktiveras
funktionerna HI (maximal uppvärmning) eller LO (maximal kylning).
För att inaktivera dessa funktioner, vrid på temperaturreglagets
manöverratt för att ställa in önskad temperatur.
VÄLJA LUFTFLÖDEGenom att trycka på knapparna (
/
/
), går det att ställa in
en av sju möjliga luftdistributioner manuellt:
Luftflöde mot ventilerna på vindrutan och sidorutorna fram för
avimning/avfrostning av rutorna.Luftflöde mot mittventilerna och instrumentpanelens sidoventiler
för ventilation av överkroppen och ansiktet under den varma
årstiden.Luftflöde mot ventilerna för fotområdet fram och bak. Detta
luftflöde ger den snabbaste uppvärmningen av
passagerarutrymmet och en tydlig upplevelse av värme.
Fördelning av luftflödet mellan ventilerna för fotområdet
(varmare luft) och ventilerna i mitten och på sidan av
instrumentpanelen (svalare luft). Denna fördelning är idealisk
under vår och höst då förekomsten av sol är oregelbunden.Fördelning av luftflödet från ventilerna för zonen vid fötterna
och ventilerna för avisning/avfrostning för vindrutan och
sidorutorna fram. Denna fördelning ger en bra
uppvärmning av passagerarutrymmet och motverkar imma
på rutorna.Fördelning av luftflödet mellan ventilerna i området för
avimning/avfrostning av vindrutan och ventilerna i mitten
och på sidorna av instrumentpanelen. Med detta flöde kan
man fördela luft över vindrutan vid starkt solljus.
Fördelning av luftflödet till alla fordonets ventiler.
I läget AUTO styr klimatanläggningen luftflödet automatiskt
(lysdioderna på knapparna H är släckta). Luftflöde med manuell
inställning indikeras av tända lysdioder på aktiverade knappar.
57KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

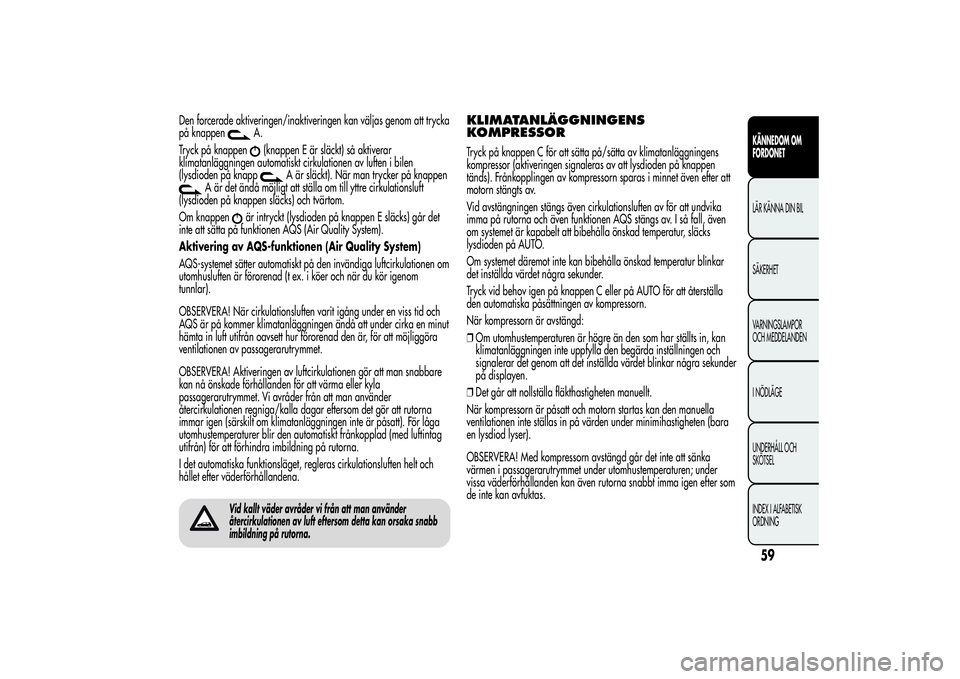

Den forcerade aktiveringen/inaktiveringen kan väljas genom att trycka
på knappen
A.
Tryck på knappen(knappen E är släckt) så aktiverar
klimatanläggningen automatiskt cirkulationen av luften i bilen
(lysdioden på knapp
A är släckt). När man trycker på knappen
A är det ändå möjligt att ställa om till yttre cirkulationsluft
(lysdioden på knappen släcks) och tvärtom.
Om knappen
är intryckt (lysdioden på knappen E släcks) går det
inte att sätta på funktionen AQS (Air Quality System).
Aktivering av AQS-funktionen (Air Quality System)
AQS-systemet sätter automatiskt på den invändiga luftcirkulationen om
utomhusluften är förorenad (t ex. i köer och när du kör igenom
tunnlar).
OBSERVERA! När cirkulationsluften varit igång under en viss tid och
AQS är på kommer klimatanläggningen ändå att under cirka en minut
hämta in luft utifrån oavsett hur förorenad den är, för att möjliggöra
ventilationen av passagerarutrymmet.
OBSERVERA! Aktiveringen av luftcirkulationen gör att man snabbare
kan nå önskade förhållanden för att värma eller kyla
passagerarutrymmet. Vi avråder från att man använder
återcirkulationen regniga/kalla dagar eftersom det gör att rutorna
immar igen (särskilt om klimatanläggningen inte är påsatt). För låga
utomhustemperaturer blir den automatiskt frånkopplad (med luftintag
utifrån) för att förhindra imbildning på rutorna.
I det automatiska funktionsläget, regleras cirkulationsluften helt och
hållet efter väderförhållandena.
Vid kallt väder avråder vi från att man använder
återcirkulationen av luft eftersom detta kan orsaka snabb
imbildning på rutorna.
KLIMATANLÄGGNINGENS
KOMPRESSORTryck på knappen C för att sätta på/sätta av klimatanläggningens
kompressor (aktiveringen signaleras av att lysdioden på knappen
tänds). Frånkopplingen av kompressorn sparas i minnet även efter att
motorn stängts av.
Vid avstängningen stängs även cirkulationsluften av för att undvika
imma på rutorna och även funktionen AQS stängs av. I så fall, även
om systemet är kapabelt att bibehålla önskad temperatur, släcks
lysdioden på AUTO.
Om systemet däremot inte kan bibehålla önskad temperatur blinkar
det inställda värdet några sekunder.
Tryck vid behov igen på knappen C eller på AUTO för att återställa
den automatiska påsättningen av kompressorn.
När kompressorn är avstängd:
❒Om utomhustemperaturen är högre än den som har ställts in, kan
klimatanläggningen inte uppfylla den begärda inställningen och
signalerar det genom att det inställda värdet blinkar några sekunder
på displayen.
❒Det går att nollställa fläkthastigheten manuellt.
När kompressorn är påsatt och motorn startas kan den manuella
ventilationen inte ställas in på värden under minimihastigheten (bara
en lysdiod lyser).
OBSERVERA! Med kompressorn avstängd går det inte att sänka
värmen i passagerarutrymmet under utomhustemperaturen; under
vissa väderförhållanden kan även rutorna snabbt imma igen efter som
de inte kan avfuktas.
59KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

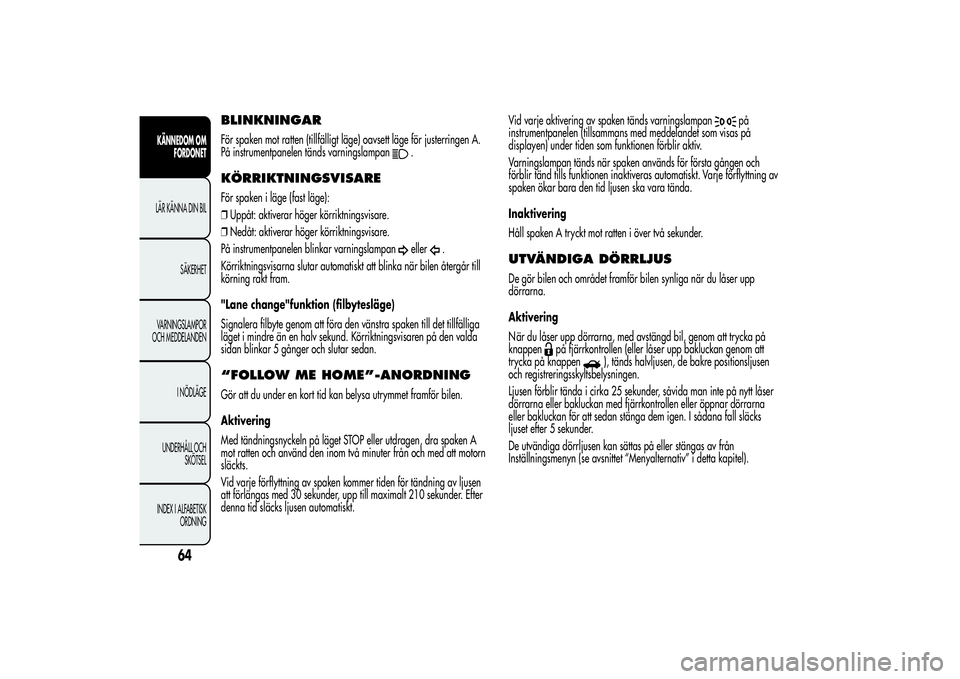

BLINKNINGARFör spaken mot ratten (tillfälligt läge) oavsett läge för justerringen A.
På instrumentpanelen tänds varningslampan
.
KÖRRIKTNINGSVISAREFör spaken i läge (fast läge):
❒Uppåt: aktiverar höger körriktningsvisare.
❒Nedåt: aktiverar höger körriktningsvisare.
På instrumentpanelen blinkar varningslampan
eller
.
Körriktningsvisarna slutar automatiskt att blinka när bilen återgår till
körning rakt fram.
"Lane change"funktion (filbytesläge)
Signalera filbyte genom att föra den vänstra spaken till det tillfälliga
läget i mindre än en halv sekund. Körriktningsvisaren på den valda
sidan blinkar 5 gånger och slutar sedan.
“FOLLOW ME HOME”-ANORDNINGGör att du under en kort tid kan belysa utrymmet framför bilen.
Aktivering
Med tändningsnyckeln på läget STOP eller utdragen, dra spaken A
mot ratten och använd den inom två minuter från och med att motorn
släckts.
Vid varje förflyttning av spaken kommer tiden för tändning av ljusen
att förlängas med 30 sekunder, upp till maximalt 210 sekunder. Efter
denna tid släcks ljusen automatiskt.Vid varje aktivering av spaken tänds varningslampan
på
instrumentpanelen (tillsammans med meddelandet som visas på
displayen) under tiden som funktionen förblir aktiv.
Varningslampan tänds när spaken används för första gången och
förblir tänd tills funktionen inaktiveras automatiskt. Varje förflyttning av
spaken ökar bara den tid ljusen ska vara tända.
Inaktivering
Håll spaken A tryckt mot ratten i över två sekunder.
UTVÄNDIGA DÖRRLJUSDe gör bilen och området framför bilen synliga när du låser upp
dörrarna.
Aktiverin
är du låser upp dörrarna, med avstängd bil, genom att trycka på
knappen
på fjärrkontrollen (eller låser upp bakluckan genom att
trycka på knappen
), tänds halvljusen, de bakre positionsljusen
och registreringsskyltsbelysningen.
Ljusen förblir tända i cirka 25 sekunder, såvida man inte på nytt låser
dörrarna eller bakluckan med fjärrkontrollen eller öppnar dörrarna
eller bakluckan för att sedan stänga dem igen. I sådana fall släcks
ljuset efter 5 sekunder.
De utvändiga dörrljusen kan sättas på eller stängas av från
Inställningsmenyn (se avsnittet “Menyalternativ” i detta kapitel).
64
KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING
g
N
