103) Kvůli vysokému napájecímunapětí svěřte výměnu výbojkové
(dvojité xenonové) žárovky pouze
odborníkům: smrtelné nebezpečí!
V každém případě se obra\bte na
specializovanou servisní sí\b Alfa
Romeo.UPOZORNĚNÍ Při chladném či vlhkém
počasí nebo po silném dešti či po umytí
vozidla se může povrch světlometů
nebo zadních světel zamlžit a/nebo na
něm mohou zevnitř zkondenzovat
kapky. Je to zcela přirozený jev, který
vzniká rozdílem teploty a vlhkosti mezi
vnitřkem a vnějškem vozidla; není to
závada a nemá vliv na
provozuschopnost osvětlovacích
zařízení. Rozsvícením světel zamlžení
rychle zmizí od středu k okrajům krytu.
119
30-9-2013 16:53 Pagina 119

VÝMĚNA ŽÁROVKY U
VNĚJŠÍCH SVÍTIDELPŘEDNÍ OPTICKÉ
SKUPINY
Obsahují žárovky obrysových/denních
světel (D.R.L), potkávacích a dálkových
světlometů a ukazatelů směru. Žárovky
jsou umístěny takto obr. 87:APoziční světla/denní světlaBPotkávací / dálkové světlometyCUkazatelé směru
Při výměně žárovky potkávacích /
dálkových světlometů a žárovky
ukazatelů směru je třeba otevřít
příslušné kryty ve vnitřním podběhu obr.
88, které jsou přístupné po natočení
kola do rejdu na doraz.
A - kryt žárovky ukazatelů směru; B - kryt žárovky potkávacího /
dálkového světlometu.
Pozi\bní světla/denní
světla (D.R.L.)
Tvoří je diody LED. S výměnou se
obraťte na specializovanou servisní síť
Alfa Romeo.
Potkávací / dálkové
světlomety
Postup při výměně žárovky:
❒
natočte kola stranou;
❒ otevřete kryt B obr. 88 otočením
upevňovacího šroubu;
❒ vytáhněte elektrický konektor A obr.
89, natočte objímku žárovky B
doprava a vytáhněte ji;
❒ vytáhněte žárovku a vyměňte ji; ❒
namontujte novou žárovku, ujistěte
se, zda je správně zajištěna a připojte
zpět konektor A;
❒ otevřete kryt B obr. 88.
Ukazatelé směru
Přední
Postup při výměně žárovky:
❒ natočte kola stranou;
❒ otevřete kryt A obr. 88 otočením
upevňovacího šroubu;
❒ vytáhněte elektrický konektor A obr.
90, natočte objímku žárovky B
doprava a vytáhněte ji;
❒ vytáhněte žárovku a vyměňte ji;
❒ namontujte novou žárovku, ujistěte
se, zda je správně zajištěna a připojte
zpět konektor A;
❒ otevřete kryt A obr. 88.87
A0L0091
88
A0L0092
89
A0L0093
122
V NOUZI
30-9-2013 16:53 Pagina 122

Boční
Postup při výměně žárovky:
❒zatlačením na kryt A v místě
vyznačeném na obrázku obr. 91
stlačte upevňovací svorku a
vytáhněte skupinu směrem ven;
❒ otočte objímku B doleva, vytáhněte
žárovku a vyměňte ji;
❒ zasuňte objímku žárovky B do krytu a
otočte jí doprava;
❒ namontujte skupinu zpět a ujistěte se
o zaklapnutí vnitřní svorky.
ZADNÍ OPTICKÉ
SKUPINY
Obsahují žárovky brzdových, pozičních
a směrových světel. Ukazatelé směru
Postup při výměně žárovky:
❒
odstraňte krytku A obr. 92 (po jedné
na každé straně) z bočního panelu v
zavazadlovém prostoru.
❒ zasuňte ruku do otvoru a vyjměte
druhou gumovou krytku B obr. 93;
❒ otočte žárovkovou objímkou a
vytáhněte ji;
❒ zatlačte na žárovku, otočte ji doleva,
vyjměte ji a vyměňte ji;
❒ nasa\fte zpět všechny krytky.
Pozi\bní / brzdová světla
Tvoří je diody LED. S výměnou se
obraťte na specializovanou servisní síť
Alfa Romeo. SVĚTLO ZPĚTNÉHO
POJEZDU/ZADNÍ
SVÍTILNA DO MLHY
104)
Při výměně žárovek zadní svítilny do
mlhy A obr. 94 nebo zpátečky B obr. 94
postupujte takto:
❒
otočte objímkou C obr. 95 doleva,
vytáhněte žárovku a vyměňte ji.
90
A0L0094
91
A0L0095
92
A0L0096
93
A0L0134
123
30-9-2013 16:53 Pagina 123

3.TŘETÍ BRZDOVÉ
SVĚTLO
Tvoří je diody LED. S výměnou se
obraťte na specializovanou servisní síť
Alfa Romeo.OSVĚTLENÍ
REGISTRAČNÍ ZNAČKY
Postup při výměně žárovek:
❒
zatlačením na kryt A (jak je
vyznačeno na obr. 96) stlačte
upevňovací svorku a vytáhněte
skupinu osvětlení registrační znaky A;
❒ otočte objímku B obr. 97 doprava,
vytáhněte žárovku C a vyměňte ji.
POZOR
104) Zadní svítilna do mlhy a světlo
zpětného pojezdu jsou umístěny
u katalyzátorů, proto při výměně
žárovky dávejte pozor: nebezpečí
popálenin.
94
A0L0097
95
A0L0126
96
A0L0136
97
A0L0099
124
V NOUZI
30-9-2013 16:53 Pagina 124

❒vyšroubujte pátý šroub D a sejměte
kryt pojistkové skříňky.
POZOR
105) Jestliže se nová pojistka vzápětí
znovu přeruší, obra\bte se na
specializovanou servisní sí\b Alfa
Romeo.
106) Pojistku nevyměňujte za pojistku s vyšší proudovou
hodnotou: NEBEZPEČÍ POŽÁRU.
107) Pokud zasáhne některá hlavní pojistka (MAXI-FUSE, MEGA-
FUSE, MIDI-FUSE), obra\bte se na
specializovanou servisní sí\b Alfa
Romeo.
108) Před výměnou pojistky vytáhněte klíč ze spínací skříňky a
vypněte a/nebo odpojte všechny
spotřebiče.
109) Pokud se přepálí hlavní pojistka bezpečnostních systémů (systém
airbagů, brzdová soustava),
systémů pohonné jednotky
(systém motoru, systém
převodovky) nebo systému řízení,
pokud se přepálí některá hlavní
pojistka.
104
A0L0105
105
A0L0106
127
30-9-2013 16:53 Pagina 127

DOBITÍ BATERIEUPOZORNĚNÍ Postup při dobíjení
baterie je zde uveden pouze pro
informaci. Nechejte si baterii dobít u
specializované servisní sítě Alfa Romeo.
UPOZORNĚNÍ Než odpojíte elektrické
napájení baterie, po přepnutí klíčku
zapalování na STOP počkejte alespoň
jednu minutu.
Doporučujeme používat nabíječ baterie
s nominálním dobíjecím napětím 12 V,
nejvyšším proudem 15 A po dobu
12 - 24 hodin. Příliš dlouhé nabíjení by
mohlo baterii poškodit.
Postup při dobíjení baterie:
❒Odpojte svorku minusového pólu
baterie;
❒ k pólům baterie připojte kabely
nabíječe. Dbejte na správnou
polaritu;
❒ zapněte nabíječ;
❒ po dobití baterie vypněte nejdříve
nabíječ, a teprve pak jej odpojte
od baterie;
❒ připojte svorku minusového pólu
baterie.
ZVEDNUTÍ VOZIDLAPokud bude nutné vozidlo zvednout,
obraťte se na specializovanou servisní
síť Alfa Romeo: každý takový servis
je vybavený vhodnými ramenovými či
dílenskými zvedáky a ostatním
speciálním zařízením.
V případě potřeby je vozidlo možné
zvednou vhodným sníženým
hydraulickým zvedákem.
Místa pro ustavení zvedáku jsou
označena na bočních spoilerech
symboly
(viz místa vyznačená na
obr. 106).
Na obr. 107 a obr. 108 jsou vyznačená
opěrná místa pro zvednutí přední a
zadní části vozidla. UPOZORNĚNÍ Při přistavování vozidla
na ramenový zvedák dbejte na to, že je
pohonný agregát umístěn na zadní
nápravě, což má dopad na rozložení
hmotností. To znamená, že kratší
ramena musejí podepřít zadní nápravu
a delší ramena přední nápravu.
16) 17)
106
A0L0029
107 - Zadní oblast
A0L0128
108 - Přední oblast
A0L0127
130
V NOUZI
30-9-2013 16:53 Pagina 130

UPOZORNĚNÍ
16) Dávejte pozor na správnéumístění ramen zvedáku ve
vyznačených místech, aby se
nepoškodil podvozek z
karbonových vláken a další
součásti karosérie.
17) Aby se nepoškodil podvozek z karbonových vláken, lze vozidlo
zvedat jedině vhodnými sníženými
hydraulickými zvedáky, nikoli
standardními hydraulickými
zvedáky. V každém případě se
obra\bte na specializovanou
servisní sí\b Alfa Romeo.
TAŽENÍ VOZIDLA
18)
Vlečné oko, jež je dodáváno s vozidlem,
je uloženo v přenosce s nářadím, která
se nachází v zavazadlovém prostoru.
UPEVNĚNÍ TAŽNÉHO OKA
Vyndejte z přepravky tažné oko A a
zašroubujte je na doraz na závitový čep
obr. 109.
110) 111) 112)
UPOZORNĚNÍ
18) Tažné oko lze upevnit jen na příďvozidla.
POZOR
110) Než začnete vozidlo táhnout,otočte klíč ve spínací skříňce do
polohy MAR a pak do polohy
STOP, avšak nevytahujte jej ze
spínací skříňky. Vytažením klíčku
by se automaticky zamknul zámek
řízení a nebylo by možné natáčet
kola. Zkontrolujte, zda je zařazen
neutrál (N)
109
A0L0107
131
30-9-2013 16:53 Pagina 131

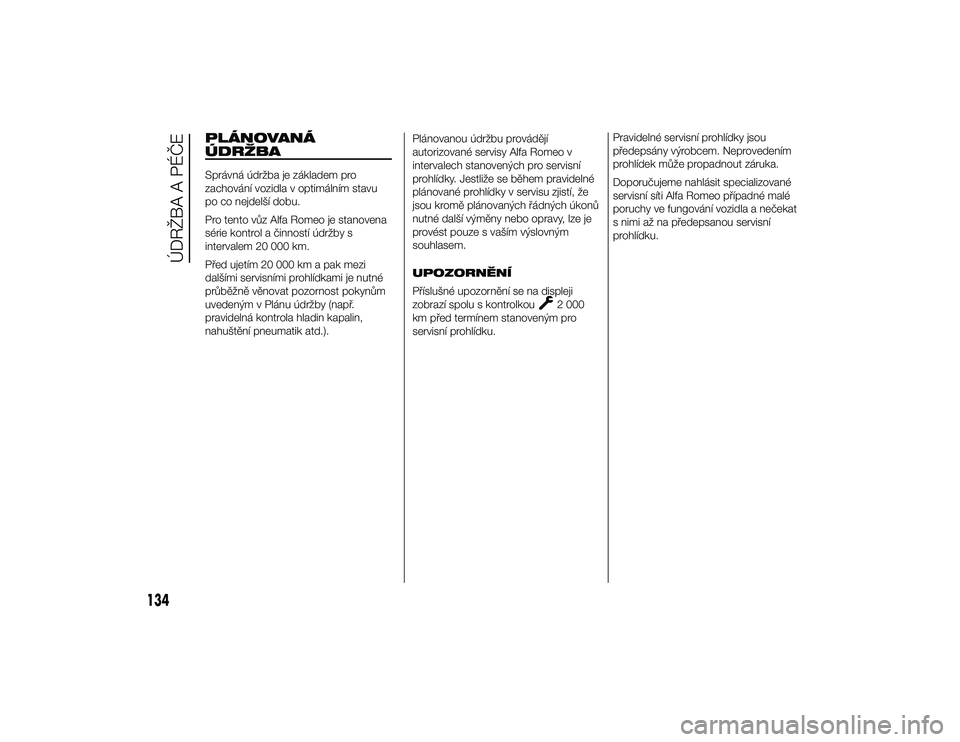

PLÁNOVANÁ
ÚDRŽBASprávná údržba je základem pro
zachování vozidla v optimálním stavu
po co nejdelší dobu.
Pro tento vůz Alfa Romeo je stanovena
série kontrol a činností údržby s
intervalem 20 000 km.
Před ujetím 20 000 km a pak mezi
dalšími servisními prohlídkami je nutné
průběžně věnovat pozornost pokynům
uvedeným v Plánu údržby (např.
pravidelná kontrola hladin kapalin,
nahuštění pneumatik atd.).Plánovanou údržbu provádějí
autorizované servisy Alfa Romeo v
intervalech stanovených pro servisní
prohlídky. Jestliže se během pravidelné
plánované prohlídky v servisu zjistí, že
jsou kromě plánovaných řádných úkonů
nutné další výměny nebo opravy, lze je
provést pouze s vaším výslovným
souhlasem.
UPOZORNĚNÍ
Příslušné upozornění se na displeji
zobrazí spolu s kontrolkou
2 000
km před termínem stanoveným pro
servisní prohlídku. Pravidelné servisní prohlídky jsou
předepsány výrobcem. Neprovedením
prohlídek může propadnout záruka.
Doporučujeme nahlásit specializované
servisní síti Alfa Romeo případné malé
poruchy ve fungování vozidla a nečekat
s nimi až na předepsanou servisní
prohlídku.
