2012 YAMAHA XMAX 250 ESP

PWA10511
Nunca sobrecarregue o seu veículo. A
utilização de um veículo sobrecarrega-
do pode provocar um acidente.
Inspecção dos pneus
1. Profundidade do piso do pneu
2. Flanco do pneu
Os pneus devem ser verificados antes de
cada viagem. Se a profundidade da face
de rolamento central atingir o limite espe-
cificado, se o pneu tiver um prego ou
fragmentos de vidro, ou se o flanco esti-
ver rachado, solicite a um concessionário
Yamaha que substitua o pneu imediata-
mente.
NOTA
Os limites de profundidade do piso dos
pneus poderão diferir de país para país.
Cumpra sempre os regulamentos locais.
Informações relativas aos pneus
Este modelo está equipado com pneus
sem câmara de ar.
Após testes extensivos, apenas os pneus
indicados na lista abaixo foram aprova-
dos para este modelo pela Yamaha Motor
Co., Ltd.
PWA10471
Solicite a um concessionário
Yamaha que substitua os pneus
excessivamente gastos. Para além
de ser ilegal, utilizar o veículo com
pneus excessivamente gastos
diminui a estabilidade de con-
dução e pode levar a perda de
controlo.
A tarefa de substituição de todas
as peças relacionadas com as
rodas e os travões, incluindo os
AVISO
Pneu da frente:Tamanho:
120/70-15 M/C 56P(PIRELLI-
METZELER)-56S(MICHELIN)
Fabricante/modelo: PIRELLI / GTS23
MICHELIN / GOLD STANDARD
MICHELIN / CITYGRIP
METZELER / FEELFREE
Pneu de trás:
Tamanho: 140/70-14 M/C 68P(PIRELLI-
METZELER)-68S(MICHELIN)
Fabricante/modelo: PIRELLI / GTS24
MICHELIN / GOLD STANDARD
MICHELIN / CITYGRIP
METZELER / FEELFREEProfundidade mínima do piso do
pneu (frente e trás):1,6 mm (0.06 in)
1
2
ZAUM0054
AVISO
MANUTENÇÃO PERIÓDICA E AJUSTES
6-18
6
37P-F819D-P4 16/11/11 07:34 Página 64
1YS-F819D-P1.indd 6431/07/12 07:03

pneus, deve ser executada por um
concessionário Yamaha, que pos-
sui os conhecimentos e experiên-
cia profissional necessários para o
fazer.
Após a substituição de um pneu,
conduza a velocidades modera-
das, uma vez que a superfície do
pneu deverá primeiro ser “rodada”
para que desenvolva as respecti-
vas características óptimas.
PAU21962
Rodas de liga
Para maximizar o desempenho, durabili-
dade e funcionamento seguro do seu veí-
culo, tenha atenção aos seguintes pontos
relativos às rodas especificadas.
Antes de cada viagem, deverá verifi-
car se os aros das rodas apresentam
fendas, dobras, deformações ou
danos. Caso encontre qualquer tipo
de danos, solicite a um concessioná-
rio Yamaha que substitua a roda.
Não tente fazer qualquer tipo de
reparação na roda, por pequena que
seja. Uma roda que esteja deforma-
da ou rachada deverá ser substituí-
da.
A roda deve ser equilibrada sempre
que o pneu ou a roda sejam trocados
ou substituídos. Uma roda desequili-
brada pode resultar num fraco
desempenho, características de
manuseamento adversas e uma vida
reduzida do pneu.
PAUM2061
Verificação da folga da
alavanca dos travões dianteiro
e traseiro
Dianteiro
1. Folga da alavanca do travão
Traseiro
1. Folga da alavanca do travão
MANUTENÇÃO PERIÓDICA E AJUSTES
6-19
6
37P-F819D-P4 16/11/11 07:34 Página 65
1YS-F819D-P1.indd 6531/07/12 07:03

A folga da alavanca do travão deverá
medir 3,0-3,5 mm (0,12-0,20 in) como
ilustrado. Verifique periodicamente a folga
da alavanca do travão e, se necessário,
solicite a um concessionário Yamaha que
verifique o sistema de travagem.
PWA10641
Uma folga incorrecta da alavanca do
travão indica uma condição perigosa
no sistema de travagem. Não utilize o
veículo até que o sistema de travagem
tenha sido verificado ou reparado por
um concessionário Yamaha.
PAU22392
Verificação das pastilhas dos
travões da frente e de trás
Deverá verificar se existe desgaste nas
pastilhas dos travões da frente e de trás
nos intervalos especificados na tabela de
lubrificação e manutenção periódica.
PAU22430
Pastilhas do travão da frente
1. Ranhura do indicador de desgaste
Cada uma das pastilhas do travão da
frente está equipada com ranhuras indi-
cadoras de desgaste, que lhe permitem
verificar o desgaste da pastilha do travão
sem ter de desmontar o travão. Para veri-
ficar o desgaste da pastilha do travão,
verifique as ranhuras indicadoras do des-
gaste. Caso uma pastilha do travão se
tenha gasto até ao ponto em que as ran-huras indicadoras de desgaste tenham
quase desaparecido, solicite a um con-
cessionário Yamaha que substitua as pas-
tilhas do travão como um conjunto.
PAU22520
Pastilhas do travão de trás
1. Ranhura do indicador de desgaste
O travão traseiro está equipado com um
tampão de verificação, o qual, se for
removido, permite-lhe verificar o desgas-
te da pastilha do travão sem ter de des-
montar o travão. Para verificar o desgaste
da pastilha do travão, verifique a posição
do indicador de desgaste enquanto
acciona o travão. Caso uma pastilha do
travão se tenha gasto até ao ponto em
que o indicador de desgaste atinja o dis-
co do travão, solicite a um concessionário
Yamaha que substitua as pastilhas do
travão como um conjunto.
AVISO
MANUTENÇÃO PERIÓDICA E AJUSTES
6-20
6
37P-F819D-P4 16/11/11 07:34 Página 66
1YS-F819D-P1.indd 6631/07/12 07:03

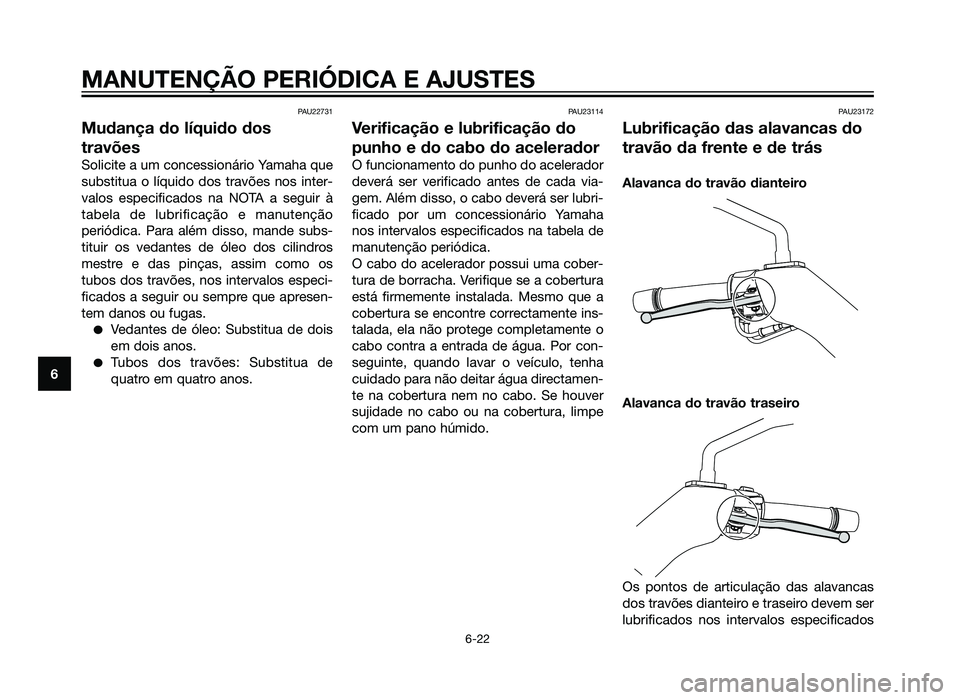

PAU22731
Mudança do líquido dos
travões
Solicite a um concessionário Yamaha que
substitua o líquido dos travões nos inter-
valos especificados na NOTA a seguir à
tabela de lubrificação e manutenção
periódica. Para além disso, mande subs-
tituir os vedantes de óleo dos cilindros
mestre e das pinças, assim como os
tubos dos travões, nos intervalos especi-
ficados a seguir ou sempre que apresen-
tem danos ou fugas.
Vedantes de óleo: Substitua de dois
em dois anos.
Tubos dos travões: Substitua de
quatro em quatro anos.
PAU23114
Verificação e lubrificação do
punho e do cabo do acelerador
O funcionamento do punho do acelerador
deverá ser verificado antes de cada via-
gem. Além disso, o cabo deverá ser lubri-
ficado por um concessionário Yamaha
nos intervalos especificados na tabela de
manutenção periódica.
O cabo do acelerador possui uma cober-
tura de borracha. Verifique se a cobertura
está firmemente instalada. Mesmo que a
cobertura se encontre correctamente ins-
talada, ela não protege completamente o
cabo contra a entrada de água. Por con-
seguinte, quando lavar o veículo, tenha
cuidado para não deitar água directamen-
te na cobertura nem no cabo. Se houver
sujidade no cabo ou na cobertura, limpe
com um pano húmido.
PAU23172
Lubrificação das alavancas do
travão da frente e de trás
Alavanca do travão dianteiro
Alavanca do travão traseiro
Os pontos de articulação das alavancas
dos travões dianteiro e traseiro devem ser
lubrificados nos intervalos especificados
MANUTENÇÃO PERIÓDICA E AJUSTES
6-22
6
37P-F819D-P4 16/11/11 07:34 Página 68
1YS-F819D-P1.indd 6831/07/12 07:03

PAU23272
Verificação da forquilha
dianteira
O estado e funcionamento da forquilha
dianteira deverão ser verificados como se
segue, nos intervalos especificados na
tabela de lubrificação e manutenção
periódica.
Verificação do estado1. Verifique se os tubos internos estão arranhados, danificados ou perdem
óleo em excesso.
Verificação do funcionamento 1. Coloque o veículo numa superfície nivelada e segure-o numa posição
vertical. AVISO! Para evitar feri-
mentos, apoie bem o veículo para
que não haja o perigo de este tom-
bar.
[PWA10751]
2. Com o travão dianteiro accionado, empurre várias vezes o guiador com
força para baixo para verificar se a
forquilha dianteira se comprime e
recua suavemente.
PCA10590
Se encontrar quaisquer danos na for-
quilha dianteira ou se esta não funcio-
nar devidamente, solicite a um conces-
sionário Yamaha que a verifique ou
repare.
PAU45511
Verificação da direcção
Os rolamentos da direcção gastos ou sol-
tos podem provocar situações de perigo.
Portanto, o funcionamento da direcção
deverá ser verificado do modo que se
segue e nos intervalos de tempo especifi-
cados na tabela de lubrificação e manu-
tenção periódica.1. Coloque o veículo no descanso cen- tral. AVISO! Para evitar ferimentos,
apoie bem o veículo para que não
haja o perigo de este tombar.
[PWA10751]
2. Segure as extremidades inferiores das pernas da forquilha dianteira e
tente deslocá-las para a frente e para
trás. Se sentir alguma folga, solicite a
um concessionário Yamaha que veri-
fique e repare a direcção.
PRECAUÇÃO
MANUTENÇÃO PERIÓDICA E AJUSTES
6-24
6
37P-F819D-P4 16/11/11 07:34 Página 70
1YS-F819D-P1.indd 7031/07/12 07:03

PAU23291
Verificação dos rolamentos de
roda
Os rolamentos de roda dianteiros e trasei-
ros têm de ser verificados nos intervalos
de tempo especificados na tabela de
lubrificação e manutenção periódica. Se
houver uma folga no cubo da roda ou se
a roda não virar suavemente, solicite a um
concessionário Yamaha que verifique os
rolamentos de roda.
PAU34225
Bateria
1. Terminal de bateria positivo
2. Terminal de bateria negativo
3. Bateria
A bateria encontra-se por trás da carena-
gem A. (Consulte a página 6-8).
Este modelo está equipado com uma
bateria VRLA (chumbo-ácido com regu-
lação por válvula). Não é necessário veri-
ficar o electrólito nem acrescentar água
destilada. No entanto, as ligações dos
fios da bateria devem ser verificadas e, se
necessário, apertadas.
PWA10760
O electrólito é venenoso e perigo-
so pois contém ácido sulfúrico, o
qual provoca queimaduras graves.Evite o contacto com a pele, os
olhos ou o vestuário e proteja
sempre os olhos quando trabalhar
perto de baterias. Em caso de
contacto, efectue os seguintes
PRIMEIROS SOCORROS.
•EXTERNOS: Lave com água
abundante.
•INTERNOS: Beba grandes quan-
tidades de água ou leite e cha-
me imediatamente um médico.
•OLHOS: Lave com água durante
15 minutos e procure imediata-
mente cuidados médicos.
As baterias produzem hidrogénio
explosivo. Por conseguinte, man-
tenha a bateria afastada de faís-
cas, chamas, cigarros, etc. e asse-
gure ventilação suficiente quando
a estiver a carregar num espaço
fechado.
MANTENHA TODAS AS BATERIAS
FORA DO ALCANCE DAS
CRIANÇAS.
AVISO
MANUTENÇÃO PERIÓDICA E AJUSTES
6-25
6
37P-F819D-P4 16/11/11 07:34 Página 71
1YS-F819D-P1.indd 7131/07/12 07:03

Carregamento da bateria
Solicite a um concessionário Yamaha que
carregue a bateria o mais rapidamente
possível se lhe parecer descarregada.
Não se esqueça de que a bateria tende a
descarregar mais rapidamente se o veícu-
lo estiver equipado com acessórios eléc-
tricos opcionais.
PCA16521
Para carregar uma bateria VRLA
(chumbo-ácido com regulação por vál-
vula), é necessário um carregador de
baterias especial (tensão constante). A
utilização de um carregador de bate-
rias convencional danificará a bateria.
Acondicionamento da bateria1. Caso não pretenda conduzir o veícu- lo durante mais de um mês, retire a
bateria, carregue-a totalmente e
coloque-a num local fresco e seco.
PRECAUÇÃO: Para remover a
bateria, deve verificar se a chave
está rodada para “OFF”, e, em
seguida, desligue o fio negativo
antes de desligar o fio positivo.
[PCA16302]
2. Caso a bateria fique guardada durante mais de dois meses, verifi- que-a pelo menos uma vez por mês
e, se necessário, carregue-a total-
mente.
3. Carregue totalmente a bateria antes de a instalar. PRECAUÇÃO: Para
instalar a bateria, deve verificar se
a chave está rodada para “OFF”, e,
em seguida, ligue o fio positivo
antes de ligar o fio negativo.
[PCA16840]
4. Após a instalação, certifique-se de que os fios para bateria estão devi-
damente ligados aos terminais de
bateria.
PCA16530
Mantenha sempre a bateria carregada.
Guardar uma bateria descarregada
poderá provocar danos permanentes
na mesma.
PAUS1880
Substituição dos fusíveis
A caixa de fusíveis, que contém os fusí-
veis para os diferentes circuitos, encon-
tra-se por trás da carenagem A. (Consulte
a página 6-8).
NOTA
O fusível principal, que se encontra num
local diferente e de difícil acesso, deverá
ser substituído por um concessionário
Yamaha.
Se um fusível para os diferentes circuitos
estiver queimado, substitua-o do modo
seguinte.1. Rode a chave para “OFF” e desligue o circuito eléctrico em questão.
2. Retire o fusível queimado e instale um novo fusível com a amperagem
especificada. AVISO! Não utilize um
fusível com uma amperagem
superior à recomendada, para evi-
tar causar grandes danos no siste-
ma eléctrico e possivelmente um
incêndio.
[PWA15131]
PRECAUÇÃO
PRECAUÇÃO
MANUTENÇÃO PERIÓDICA E AJUSTES
6-26
6
37P-F819D-P4 16/11/11 07:34 Página 72
1YS-F819D-P1.indd 7231/07/12 07:03

Fusível do motor ABS
1. Fusível do motor ABS
2. Fusível de substituição do motor ABS
3. Fusível de solenóide ABS
4. Fusível da unidade de controlo ABS
3. Rode a chave para “ON” e ligue ocircuito eléctrico em questão para
verificar se o dispositivo funciona.
4. Caso o fusível se volte imediatamen- te a queimar, solicite a um conces-
sionário Yamaha que verifique o sis-
tema eléctrico.
PAU34241
Substituição da lâmpada do
farol dianteiro
Este modelo está equipado com lâmpa-
das do farol dianteiro de halogéneo. Se
uma lâmpada do farol dianteiro se quei-
mar, solicite a um concessionário Yamaha
que a substitua e, se necessário, ajuste o
feixe do farol.
Fusíveis especificados:Fusível principal:30,0 A
Fusível do farol dianteiro: 15,0 A
Fusível do sistema de sinalização: 10,0 A
Fusível da ignição: 10,0 A
Fusível da ventoinha do radiador: 7,5 A
Fusível da luz de perigo: 10,0 A
Fusível da ECU: 5,0 A
Fusível da unidade de controlo
ABS (para modelos com sistema
ABS): 5,0 A
Fusível motor ABS (para modelos
com sistema ABS): 30,0 A
Fusível de solenóide ABS (para
modelos com sistema ABS): 20,0 A
Fusível de reserva: 5,0 A
MANUTENÇÃO PERIÓDICA E AJUSTES
6-28
6
37P-F819D-P4 16/11/11 07:34 Página 74
1YS-F819D-P1.indd 7431/07/12 07:03
