FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-18
3
PRECAUÇÃO
PCA10701
Utilize apenas gasolina sem chumbo. A
utilização de gasolina com chumbo cau-
sará danos irreparáveis no conversor
catalítico.
PAU32980

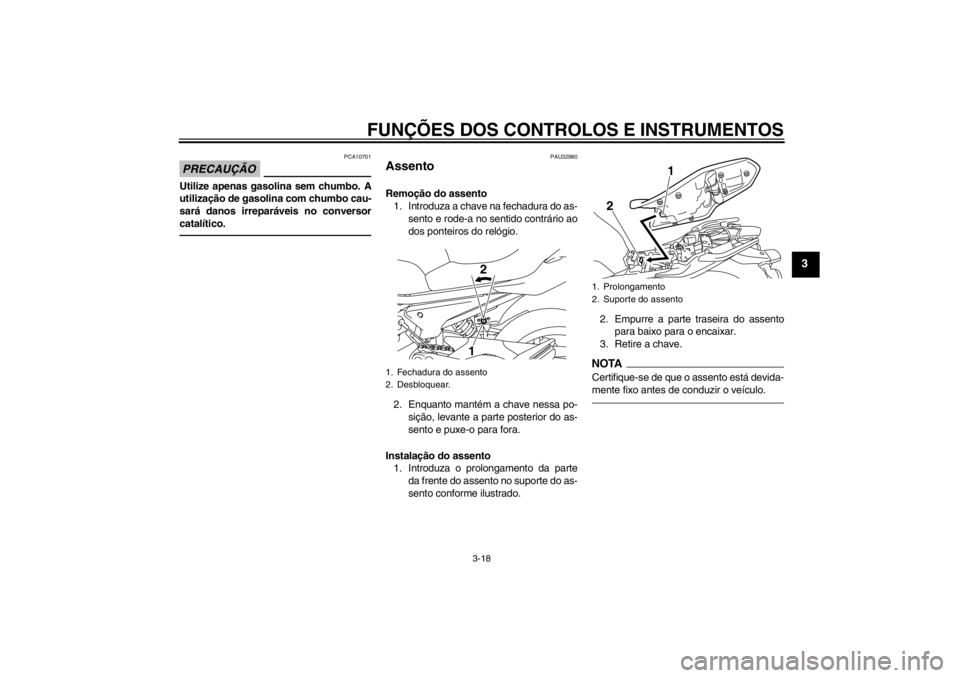

Assento Remoção do assento
1. Introduza a chave na fechadura do as- sento e rode-a no sentido contrário ao
dos ponteiros do relógio.
2. Enquanto mantém a chave nessa po- sição, levante a parte posterior do as-
sento e puxe-o para fora.
Instalação do assento 1. Introduza o prolongamento da parte
da frente do assento no suporte do as-
sento conforme ilustrado. 2. Empurre a parte traseira do assento
para baixo para o encaixar.
3. Retire a chave.
NOTACertifique-se de que o assento está devida-
mente fixo antes de conduzir o veículo.
1. Fechadura do assento
2. Desbloquear.
1 2
1. Prolongamento
2. Suporte do assento
1
2
U20SP3P0.book Page 18 Monday, April 9, 2012 1:45 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-19
3
PAU46751
Suporte de capacete O suporte do capacete situa-se por baixo
do assento. No jogo de ferramentas do pro-
prietário, é providenciado um cabo porta-
capacete para fixar o capacete ao respecti-
vo suporte.
Para fixar um capacete ao respectivo su-
porte1. Retire o assento. (Consulte a página
3-18.)
2. Passe o cabo porta-capacete pela fi- vela da correia do capacete conforme
ilustrado e, depois, prenda as presi-
lhas do cabo ao suporte do capacete. 3. Coloque o capacete do lado direito do
veículo e, de seguida, instale o assen-
to. AVISO! Nunca conduza com um
capacete preso no suporte do capa-
cete, uma vez que este pode bater
em objectos, provocando perda de
controlo e possivelmente um aci-
dente.
[PWA10161]
Para libertar o capacete do respectivo
suporte
Retire o assento, o cabo porta-capacete do
suporte e retire o capacete, instalando de-
pois o assento.
PAU14453
Compartimento de armazena-
gem O compartimento de armazenagem encon-
tra-se por baixo do assento. (Consulte a pá-
gina 3-18.)
Quando guardar o Manual do proprietário
ou outros documentos no compartimento
de armazenagem, não se esqueça de os
colocar num saco de plástico para que não
se molhem. Quando lavar o veículo, tenha
cuidado para não deixar entrar água no
compartimento de armazenagem.
AV I S O
PWA10961
●
Não exceda o limite de carga de 3
kg (7 lb) no compartimento de ar-
mazenagem.
1. Suporte de capacete
2. Jogo de ferramentas do proprietário
3. Cabo porta-capacete
2
3
1
1. Capacete
2. Cabo porta-capacete
3. Suporte de capacete
123
1. Compartimento de armazenagem
1
U20SP3P0.book Page 19 Monday, April 9, 2012 1:45 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-20
3
●
Não exceda a carga máxima de
XJ6N 195 kg (430 lb)
XJ6NA 190 kg (419 lb) no veículo.
PAU46831
Posição do guiador O guiador pode ser ajustado numa de duas
posições, de acordo com a preferência do
condutor. Solicite a um concessionário
Yamaha que ajuste a posição do guiador.
PAU47000
Ajuste do amortecedor Este amortecedor está equipado com um
anel ajustador de pré-carga da mola.PRECAUÇÃO
PCA10101
Para evitar danificar o mecanismo, não
tente efectuar ajustes além dos limites
máximo ou mínimo.Ajuste a pré-carga da mola como se segue:
Para aumentar a pré-carga da mola e assim
tornar a suspensão mais dura, rode o anel
ajustador na direcção (a). Para reduzir a
pré-carga da mola e assim tornar a suspen-
são mais mole, rode o anel ajustador na di-
recção (b).●
Alinhe o entalhe adequado do anel
ajustador com o indicador de posição
no amortecedor.
●
Utilize a chave inglesa especial e a
barra de extensão, incluídas no jogo
de ferramentas do proprietário, para
fazer o ajuste.
1. Guiador
1
U20SP3P0.book Page 20 Monday, April 9, 2012 1:45 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-21
3
AV I S O
PWA10221
Este amortecedor contém nitrogénio al-
tamente pressurizado. Antes de manu-
sear o amortecedor, deve ler e
compreender as informações que se se-
guem.
●
Não mexa nem tente abrir o cilin-
dro.
●
Não submeta o amortecedor a uma
chama desprotegida ou outras fon-
tes de calor intenso. Caso contrá-
rio, o amortecedor pode explodir
devido a pressão excessiva do gás.
●
Não deforme nem danifique o cilin-
dro de forma alguma. Qualquer
dano no cilindro pode causar um
fraco desempenho do amorteci-
mento.
●
Não descarte o amortecedor danifi-
cado ou gasto por si próprio. Leve o
amortecedor a um concessionário
Yamaha para qualquer serviço.
PAU15305
Descanso lateral O descanso lateral situa-se no lado esquer-
do do chassis. Suba ou desça o descanso
lateral com o pé enquanto segura o veículo
direito.NOTAO interruptor incorporado do descanso late-
ral faz parte do sistema de corte do circuito
de ignição, que corta a ignição em determi-
nadas situações. (Consulte a secção se-
guinte para obter uma explicação sobre o
sistema de corte do circuito de ignição.)
AV I S O
PWA10241
O veículo não deve ser conduzido com o
descanso lateral para baixo, nem se o
descanso lateral não puder ser devida-
mente recolhido para cima (ou não fique
em cima), caso contrário o descanso la-
teral pode entrar em contacto com o
solo e distrair o condutor, resultando
numa possível perda de controlo. O sis-
tema de corte do circuito de ignição da
Yamaha foi concebido para lembrar ao utilizador que lhe cabe levantar o des-
canso lateral antes de arrancar. Por con-
seguinte, verifique este sistema
1. Barra de extensão
2. Chave inglesa especial
3. Anel ajustador de pré-carga da mola
4. Indicador de posiçãoPonto de afinação da pré-carga da
mola: Mínimo (suave):1
Normal: 3
Máximo (dura):
7
12
3
(a)
(b)
4
U20SP3P0.book Page 21 Monday, April 9, 2012 1:45 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-22
3
regularmente e se não funcionar bem,
solicite a sua reparação a um concessi-
onário Yamaha.
PAU44892
Sistema de corte do circuito de
ignição O sistema de corte do circuito de ignição
(composto pelo interruptor do descanso la-
teral, o interruptor da embraiagem e o inter-
ruptor de ponto morto) apresenta as
seguintes funções.●
Evita o arranque quando a transmis-
são está engrenada e o descanso la-
teral está para cima, mas a alavanca
da embraiagem não está a ser premi-
da.
●
Evita o arranque quando a transmis-
são está engrenada e a alavanca da
embraiagem está a ser premida, mas
o descanso lateral ainda está para bai-
xo.
●
Corta o funcionamento do motor quan-
do a transmissão está engrenada e o
descanso lateral é colocado para bai-
xo.
Verifique periodicamente o funcionamento
do sistema de corte do circuito de ignição
em conformidade com o procedimento que
se segue.
U20SP3P0.book Page 22 Monday, April 9, 2012 1:45 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-23
3

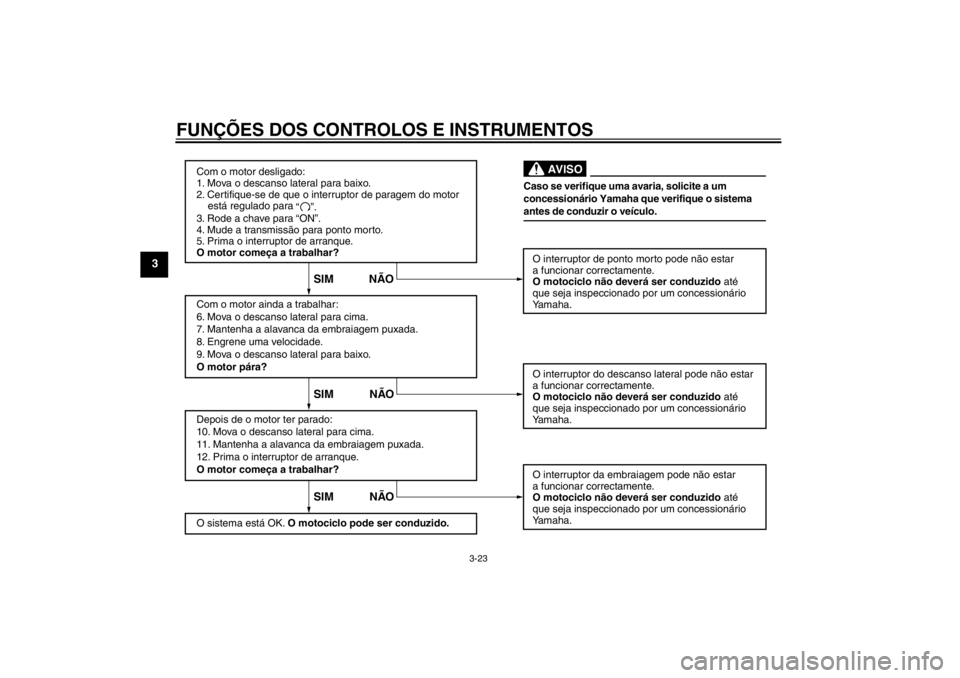

Com o motor desligado:
1. Mova o descanso lateral para baixo.
2. Certifique-se de que o interruptor de paragem do motor
está regulado para
3. Rode a chave para “ON”.
4. Mude a transmissão para ponto morto.
5. Prima o interruptor de arranque.
O motor começa a trabalhar?
Com o motor ainda a trabalhar:
6. Mova o descanso lateral para cima.
7. Mantenha a alavanca da embraiagem puxada.
8. Engrene uma velocidade.
9. Mova o descanso lateral para baixo.
O motor pára?
Depois de o motor ter parado:
10. Mova o descanso lateral para cima.
11. Mantenha a alavanca da embraiagem puxada.
12. Prima o interruptor de arranque.
O motor começa a trabalhar?
O sistema está OK. O motociclo pode ser conduzido. O interruptor de ponto morto pode não estar
a funcionar correctamente.
O motociclo não deverá ser conduzido
até
que seja inspeccionado por um concessionário
Yamaha.
O interruptor do descanso lateral pode não estar
a funcionar correctamente.
O motociclo não deverá ser conduzido até
que seja inspeccionado por um concessionário
Yamaha.
O interruptor da embraiagem pode não estar
a funcionar correctamente.
O motociclo não deverá ser conduzido até
que seja inspeccionado por um concessionário
Yamaha.
SIM NÃO SIM NÃO SIM NÃO
Caso se verifique uma avaria, solicite a um
concessionário Yamaha que verifique o sistema
antes de conduzir o veículo.
AVISO
“ ”.
U20SP3P0.book Page 23 Monday, April 9, 2012 1:45 PM

PARA SUA SEGURANÇA – VERIFICAÇÕES PRÉVIAS À UTILIZAÇÃO
4-1
4
PAU15596
Inspeccione o seu veículo sempre que o utilizar para garantir que se encontra em perfeitas condições de funcionamento. Cumpra sempre
os procedimentos e intervalos de inspecção e manutenção descritos no Manual do Utilizador.
AV I S O
PWA11151
Se o veículo não for inspeccionado ou mantido em condições, há mais possibilidades de ocorrer um acidente ou danos no equi-
pamento. Não utilize o veículo se detectar algum problema. Se não for possível corrigir um problema através dos procedimentos
deste manual, solicite a um concessionário Yamaha que inspeccione o veículo.Antes de utilizar este veículo, verifique os pontos que se seguem.
ITEM VERIFICAÇÕES PÁGINA
Combustível Verifique o nível de combustível no respectivo depósito.
Se necessário, reabasteça.
Verifique se o tubo de combustível apresenta fuga.
Verifique se existem obstruções, fendas ou danos no tubo de respiração e no
tubo de descarga do depósito de combustível e verifique as ligações dos tubos. 3-16, 3-17
Óleo do motor Verifique o nível de óleo no motor.
Se necessário, adicione óleo recomendado até ao nível especificado.
Verifique se o veículo apresenta fugas de óleo. 6-10
Refrigerante Verifique o nível de refrigerante no reservatório.
Se necessário, adicione refrigerante recomendado até ao nível especificado.
Verifique se o sistema de refrigeração tem fugas. 6-13
Travão dianteiro Verifique o funcionamento.
Se o travão estiver mole ou esponjoso, solicite a um concessionário Yamaha que
sangre o sistema hidráulico.
Verifique se as pastilhas do travão apresentam desgaste.
Se necessário, substitua-os.
Verifique o nível de líquido no reservatório.
Se necessário, adicione o líquido dos tr avões especificado até ao nível especifi-
cado.
Verifique se o sistema hidráulico apresenta fugas. 6-25, 6-25
U20SP3P0.book Page 1 Monday, April 9, 2012 1:45 PM

PARA SUA SEGURANÇA – VERIFICAÇÕES PRÉVIAS À UTILIZAÇÃO
4-2
4
Travão traseiro Verifique o funcionamento.
Se o travão estiver mole ou esponjoso, solicite a um concessionário Yamaha que
sangre o sistema hidráulico.
Verifique se as pastilhas do travão apresentam desgaste.
Se necessário, substitua-os.
Verifique o nível de líquido no reservatório.
Se necessário, adicione o líquido dos trav ões especificado até ao nível especifi-
cado.
Verifique se o sistema hidráulico apresenta fugas. 6-25, 6-25
Embraiagem Verifique o funcionamento.
Se necessário, lubrifique o cabo.
Verifique a folga da alavanca.
Se necessário, ajuste-a.
6-22
Punho do acelerador Certifique-se de que o funcionamento é suave.
Verifique a folga do punho do acelerador.
Se necessário, solicite a um concessionário Yamaha que ajuste a folga do punho
do acelerador e lubrifique o cabo e o compartimento do punho. 6-19, 6-30
Cabos de controlo Certifique-se de que o funcionamento é suave.
Se necessário, lubrifique-a. 6-29
Corrente de transmissão Verifique a folga da corrente.
Se necessário, ajuste-a.
Verifique o estado da corrente.
Se necessário, lubrifique-a.
6-27, 6-29
Rodas e pneus Verifique se apresentam danos.
Verifique o estado dos pneus e a profundidade da face de rolamento.
Verifique a pressão do ar.
Se necessário, corrija.
6-19, 6-22
Pedais do travão e de mudan-
ça de velocidade Certifique-se de que o funcionamento é suave.
Se necessário, lubrifique os pontos de articulação dos pedais.
6-30
Alavancas do travão e da em-
braiagem Certifique-se de que o funcionamento é suave.
Se necessário, lubrifique os
pontos de articulação da alavanca. 6-31
ITEM VERIFICAÇÕES PÁGINA
U20SP3P0.book Page 2 Monday, April 9, 2012 1:45 PM
