2012 YAMAHA WR 250X Manuale duso (in Italian)

q Leggere attentamente questo manuale prima di utilizzare
questo vei\folo.
US\b E MANUTENZI\bNE
32D-28199-H9
WR250X

Q Leggere attentamente questo manuale prima di utilizzare questo vei\folo. Questo manuale dovrebbe a\f\fom-
pagnare il vei\folo \vse viene venduto.
HAU46090

INTRODUZIONE
HAU10102
Benvenuti nel mondo delle moto Yamaha!
Con l’acquisto del WR250X, potrete avvalervi della vasta esperienza Yamaha e delle tecnologie più avanzate profuse nella progettazione
e nella costruzione di prodotti di alto livello qualitativo ch e hanno valso a Yamaha la sua reputazione di assoluta affidabilit à.
Leggete questo manuale senza fretta e da cima a fondo. Potrete goder vi tutti i vantaggi che la vostra WR250X offre. Il Libretto uso e ma-
nutenzione non fornisce solo istruzioni sul funzionamento, la veri fica e la manutenzione del vostro motociclo, ma indica anche come sal-
vaguardare sé stessi e gli altri evitando problemi e il rischio di lesioni.
Inoltre i numerosi consigli contenuti in questo libretto aiutano a mantenere il motociclo nelle migliori condizioni possibili. Se una volta letto
il manuale, aveste ulteriori quesiti da porre, non esit ate a rivolgervi al vostro concessionario Yamaha.
Il team della Yamaha vi augura una lunga guida sicura e piacevole. Ricordate sempre di anteporre la sicurezza ad ogni altra cosa.
La Yamaha è alla continua ricerca di soluzioni avanzate da utilizzare nella progettazione e nel costante miglioramento della qu alità del
prodotto. In conseguenza di ciò, sebbene questo manuale contenga sul veicolo le informazioni più aggiornate, disponibili alla data della
sua pubblicazione, è possibile che capiti di rilevare delle lievi difformità tra il motociclo e quanto descritto nel manuale. I n caso di altre que-
stioni in merito al presente manuale, consultare un concessionario Yamaha.
AVVERTENZA
HWA10031
Si prega di leggere questo librett o per intero e attentamente prima di utilizzare questo motociclo.
32D-9-H9.book 1 ページ ２０１１年８月２日　火曜日　午後４時５６分

INFORMAZIONI IMPORTANTI NEL LIBRETTO USO E MANUTENZIONE
HAU10132
Le informazioni particolarmente importanti sono evidenziate dai seguenti richiami:
Questo è il simbolo di pericolo . Viene utilizzato per richiamare l’attenzione sui rischi poten-
ziali di infortuni. Osservare tutti i messaggi di sicurezza che seguono questo simbolo per
evitare infortuni o il decesso.
Un’AVVERTENZA indica una situazio ne pericolosa che, se non evitata, potrebbe provocare il
decesso o infortuni gravi.
Un richiamo di ATTENZIONE indica speciali precauzioni da prendersi per evitare di danneg-
giare il veicolo o altre cose.
Una NOTA contiene informazioni importanti che fa cilitano o che rendono più chiare le procedure.
AVVERTENZA
ATTENZIONENOTA
32D-9-H9.book 1 ページ ２０１１年８月２日　火曜日　午後４時５６分

INFORMAZIONI IMPORTANTI NEL LIBRETTO USO E MANUTENZIONE
HAU10200
WR250X
USO E MANUTENZIONE
©2011 della Yamaha Motor Co., Ltd.
1a edizione, Giugno 2011
Tutti i diritti sono riservati.
È vietata espressamente la ristampa o l’uso
non autorizzato
senza il permesso scritto della Yamaha Motor Co., Ltd.
Stampato in Giappone.
32D-9-H9.book 2 ページ ２０１１年８月２日　火曜日　午後４時５６分

INDICEINFORMAZIONI DI SICUREZZA ...... 1-1
DESCRIZIONE .................................. 2-1

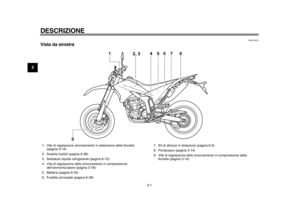

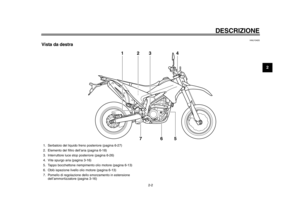

Vista da sinistra ............................... 2-1
Vista da destra................................. 2-2

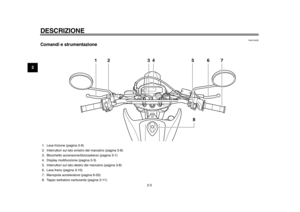

Comandi e strumentazione.............. 2-3
FUNZIONI DEGL I STRUMENTI E
DEI COMANDI .................................... 3-1

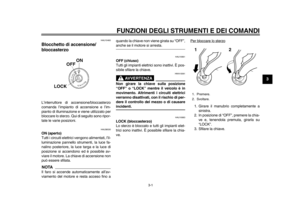

Blocchetto di accensione/ bloccasterzo ................................ 3-1
Spie d’avvertimento e di segnalazione ............................... 3-2

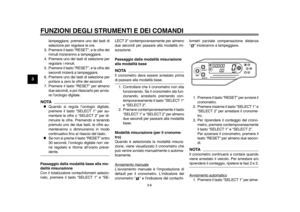

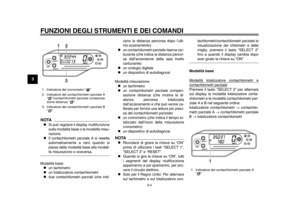

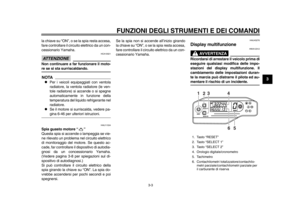

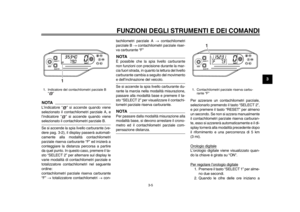

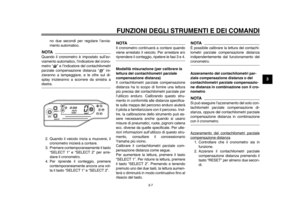

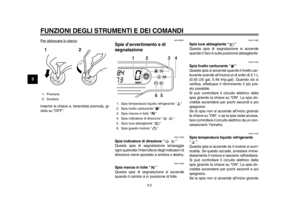

Display multifunzione ...................... 3-3

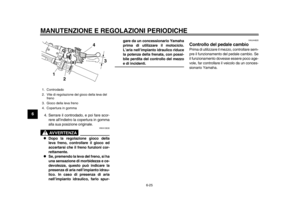

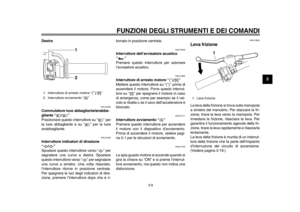

Interruttori manubrio .. ..................... 3-8
Leva frizione .............. ..................... 3-9
Pedale cambio ........ ...................... 3-10
Leva del freno ............ ................... 3-10
Pedale del freno ........................... 3-10

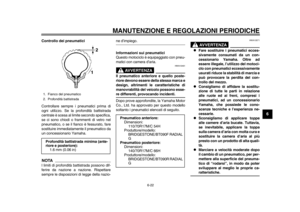

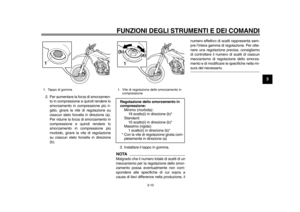

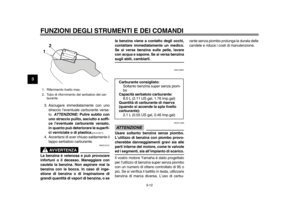

Tappo serbatoio carburante ......... 3-11

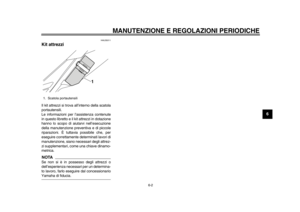

Carburante .................................... 3-11
Convertitore catalitico ................... 3-13

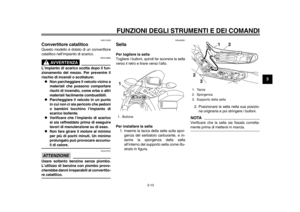

Sella .............................................. 3-13
Portacasco .................................... 3-14
Regolazione della forcella ............ 3-14

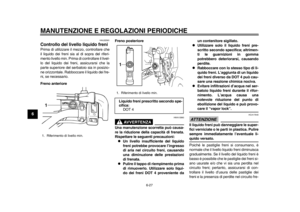

Spurgo forcella ............................. 3-16

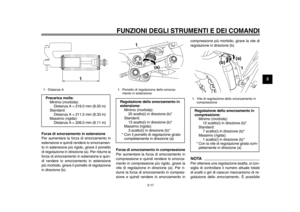

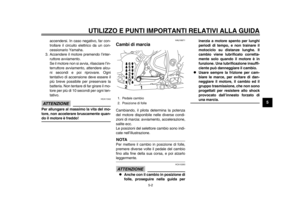

Regolazione dell’assieme ammortizzatore ...... ................... 3-16
Sistema EXUP .............................. 3-18

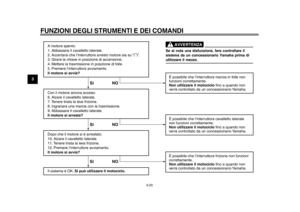

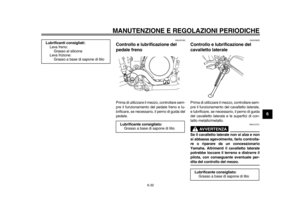

Cavalletto laterale ......................... 3-18 Sistema d’interruzione circuito
accensione .............. .................. 3-19
PER LA VOSTRA SICUREZZA –
CONTROLLI PRIMA
DELL’UTILIZZO ................................. 4-1
UTILIZZO E PUNTI IMPORTANTI
RELATIVI ALLA GUIDA .................... 5-1
Accensione del motore ................... 5-1
Cambi di marcia ............................. 5-2
Consigli per ridurre il consumo del carburante ............................. 5-3
Rodaggio ........................................ 5-3
Parcheggio ..................................... 5-4
MANUTENZIONE E REGOLAZIONI
PERIODICHE ..................................... 6-1
Kit attrezzi ...................................... 6-2
Tabella di manutenzione
periodica per il sistema di
controllo emissioni ...................... 6-3
Tabella manutenzione generale e
lubrificazione ............................... 6-5

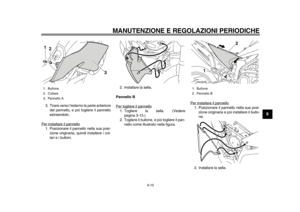

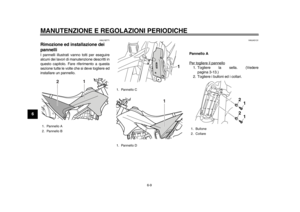

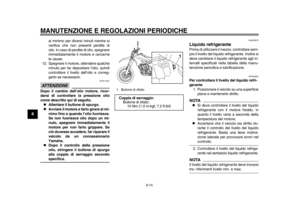

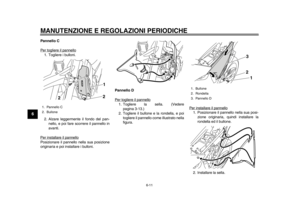

Rimozione ed installazione dei
pannelli ....................................... 6-9

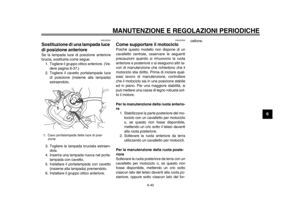

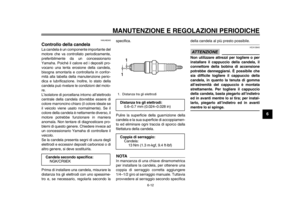

Controllo della candela ................. 6-12

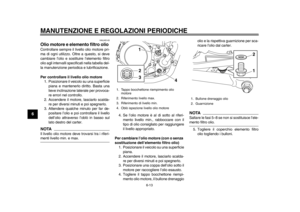

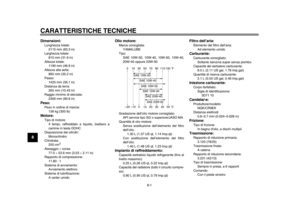

Olio motore e el emento filtro
olio ............................................ 6-13

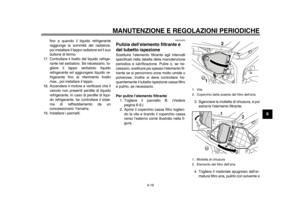

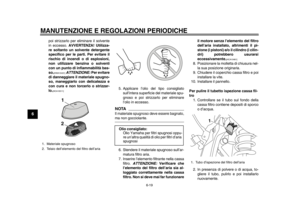

Liquido refrigerante ...................... 6-15 Pulizia dell’elemento filtrante e
del tubetto ispezione ................. 6-18

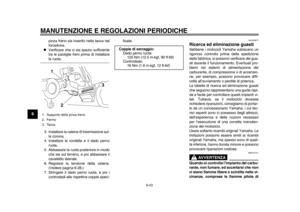

Regolazione del regime del minimo ....................................... 6-20
Controllo del gioco della
manopola acceleratore .............. 6-20
Gioco valvole ................................ 6-21
Pneumatici .................................... 6-21
Ruote a raggi ................................ 6-23

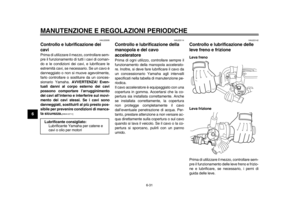

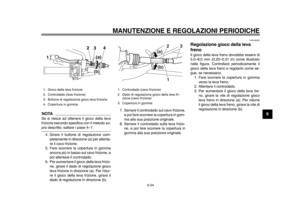

Regolazione gioco della leva frizione ......... ............................ .. 6-23
Regolazione gioco della leva freno .......................................... 6-24
Controllo del pedale cambio ......... 6-25
Interruttori luce stop ...................... 6-26

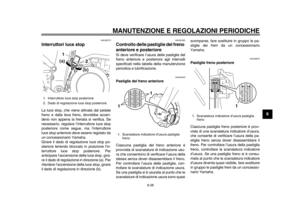

Controllo delle pastiglie del freno anteriore e posteriore ................ 6-26

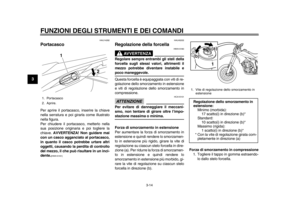

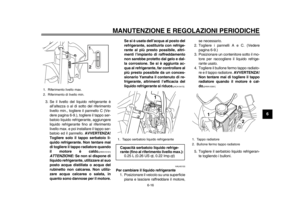

Controllo del livello liquido freni .... 6-27
Sostituzione del liquido freni ......... 6-28
Tensione della catena di trasmissione .............................. 6-28
Pulizia e lubrificazione della catena di trasmissione ............... 6-30
Controllo e lubrificazione dei cavi ............................................ 6-31

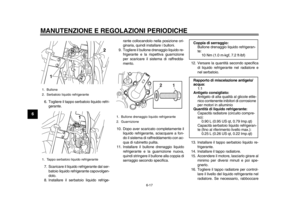

Controllo e lubrificazione della manopola e del cavo
acceleratore ............................... 6-31
Controllo e lubrificazione delle leve freno e frizione ................... 6-3132D-9-H9.book 1 ページ ２０１１年８月２日　火曜日　午後４時５６分

INDICE
Controllo e lubrificazione del pedale freno .............................. 6-32
Controllo e lubrificazione del cavalletto laterale .. .................... 6-32
Lubrificazione dei perni del
forcellone .................................. 6-33
Controllo della forcella .................. 6-33
Controllo dello sterzo .................... 6-34
Controllo dei cuscinetti ruote ........ 6-34
Batteria ......................................... 6-34

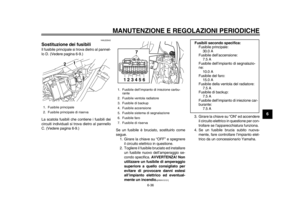

Sostituzione dei fusibili ........... ...... 6-36

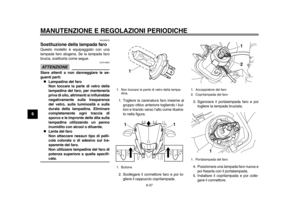

Sostituzione della lampada faro ............................................ 6-37
Lampada biluce fanalino/stop ....... 6-38

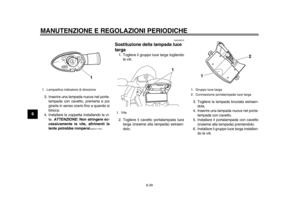

Sostituzione della lampada indicatore di direzione ............... 6-38
Sostituzione della lampada luce
targa .......................................... 6-39
Sostituzione di una lampada luce di posizione anteriore ........ 6-40

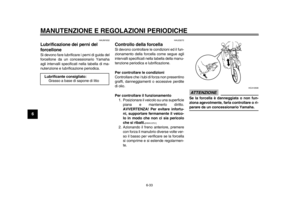

Come supportare il motociclo ....... 6-40

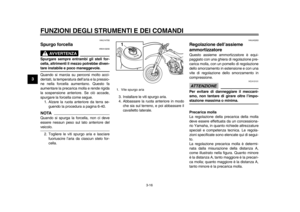

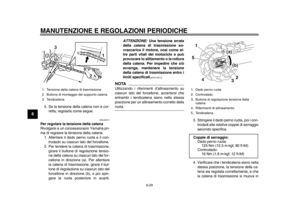

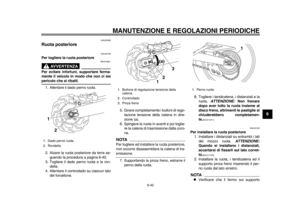

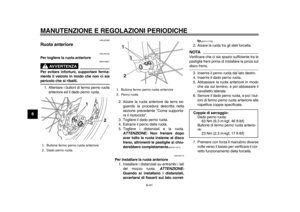

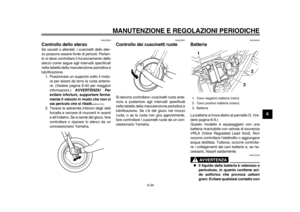

Ruota anteriore ............................. 6-41
Ruota posteriore ........................... 6-42

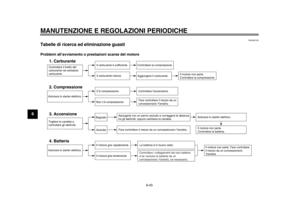

Ricerca ed eliminazione guasti ..... 6-43

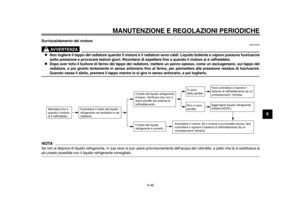

Tabelle di ricerca ed eliminazione guasti ........................................ 6-45
PULIZIA E RIMESSAGGIO DEL
MOTOCICLO ...................................... 7-1
Verniciatura opaca, prestare attenzione ................................... 7-1 Pulizia ............................................ 7-1
Rimessaggio ...............
................... 7-3
CARATTERISTICHE TECNICHE ..... 8-1
INFORMAZIONI PER I
CONSUMATORI ................................ 9-1
Numeri d’identificazione ................. 9-1
32D-9-H9.book 2 ページ ２０１１年８月２日　火曜日　午後４時５６分

1-1
1
INFORMAZIONI DI SICUREZZA
HAU1031A
Siate un proprietario responsabile
Come proprietari del veicolo, siete respon-
sabili del funzionamento in sicurezza e cor-
retto del vostro motociclo.
I motocicli sono veicoli con due ruote in li-
nea.
Il loro utilizzo e funzionamento in sicurezza
dipendono dall’uso di tecniche di guida cor-
rette e dall’esperienza del conducente.
Ogni conducente deve essere a conoscen-
za dei seguenti requisiti prima di utilizzare
questo motociclo.
Il conducente deve:
Ricevere informazioni complete da
una fonte competente su tutti gli aspet-
ti del funzionamento del motociclo.

Rispettare le avvertenze e le istruzioni
di manutenzione in questo Libretto uso
e manutenzione.

Ricevere un addestram ento qualificato
nelle tecniche di guida corrette ed in si-
curezza.

Richiedere assistenz a tecnica profes-
sionale secondo quanto indicato in
questo Libretto uso e manutenzione e/
o reso necessario dalle condizioni
meccaniche. Guida in sicurezza
Eseguire i controlli prima dell’utilizzo ogni
volta che si usa il veicolo per essere certi
che sia in grado di funzionare in sicurezza.
La mancata esecuzione di un’ispezione o
manutenzione corretta del veicolo aumenta
la possibilità di incidenti o di danneggiamen-
ti del mezzo. Vedere pagina 4-1 per l’elenco
dei controlli prima dell’utilizzo.

Questo motociclo è stato progettato
per trasportare il pilota ed un passeg-
gero.

La causa prevalente di incidenti tra au-
tomobili e motocicli è che gli automobi-
listi non vedono o identificano i
motocicli nel traffico. Molti incidenti
sono stati provocat
i da automobilisti
che non avevano visto il motociclo.
Quindi rendersi ben visibili sembra
aver un ottimo effetto riducente
dell’eventualità di questo tipo di inci-
denti.
Pertanto:
Indossare un giubbotto con colori brillanti.
Stare molto attenti nell’avvicina- mento e nell’attraversamento degli
incroci, luogo più frequente di inci-
denti per i motocicli.
Viaggiare dove gli altri utenti della strada possano vedervi. Evitare di viaggiare nella zona d’ombra di un
altro veicolo.

Molti incidenti coinvolgono piloti ine-
sperti. Molti dei piloti coinvolti in inci-
denti non possiedono una patente di
guida motocicli valida.
Accertarsi di esse
re qualificati, e
prestare il proprio motociclo soltan-
to a piloti esperti.
Essere consci delle proprie capacità e dei propri limiti. Restando nei pro-
pri limiti, ci si aiuta ad evitare inci-
denti.
Consigliamo di far pratica con il mo-
tociclo in zone dove non c’è traffico,
fino a quando non si sarà preso
completa confidenza con il motoci-
clo e tutti i suoi comandi.

Molti incidenti vengono provocati da
errori di manovra dei piloti dei motoci-
cli. Un errore tipico è allargarsi in curva
a causa dell’eccessiva velocità o
dell’inclinazione insufficiente rispetto
alla velocità di marcia.
Rispettare sempre i limiti di velocitàe non viaggiare mai più veloci di
quanto lo consentano le condizioni
della strada e del traffico.
Segnalare sempre i cambi di dire- zione e di corsia. Accertarsi che gli
altri utenti della strada vi vedano.
