MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-39
2
3
4
567
8
9
SAU24313
Cambio de la bombilla de la luz
de la matrícula 1. Desmonte la luz de la matrícula extra-yendo los tornillos.
2. Extraiga el casquillo de la luz de la ma- trícula (junto con la bombilla) tirando
de él. 3. Tire de la bombilla fundida para ex-
traerla.
4. Introduzca una nueva bombilla en el
casquillo.
5. Monte el casquillo (con la bombilla) empujándolo dentro.
6. Monte la óptica de la luz de la matrícu- la colocando los tornillos.
SAU45224
Cambio de la bombilla de una luz
de posición Si se funde la bombilla de la luz de posición,
cámbiela del modo siguiente.1. Desmonte el faro extraíble. (Vease la
página 6-36.)
2. Extraiga el casquillo de la luz de posi- ción (junto con la bombilla) tirando de
él.
3. Tire de la bombilla fundida para ex- traerla.
4. Introduzca una nueva bombilla en el casquillo.
5. Monte el casquillo (con la bombilla)
empujándolo dentro.
6. Monte del faro extraíble.
1. Tornillo
1
1. Unidad de la luz de la matrícula
2. Portabombillas de la luz de la matrícula
1 2
1. Casquillo de la bombilla de la luz de posi-
ción delantera
1
32D-9-S9.book 39 ページ ２０１１年８月８日　月曜日　午前１０時３８分

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-40
1
2
3
4
56
7
8
9
SAU24350
Apoyo de la motocicleta Puesto que este modelo no dispone de ca-
ballete central, observe las precauciones si-
guientes cuando desmonte la rueda
delantera y trasera o realice otras operacio-
nes de mantenimiento para las que sea ne-
cesario mantener la motocicleta en posición
vertical. Compruebe que la motocicleta se
encuentre en una posición estable y hori-
zontal antes de iniciar cualquier operación
de mantenimiento. Puede colocar una caja
de madera resistente debajo del motor para
obtener más estabilidad.
Para realizar el mantenimiento de la
rueda delantera1. Estabilice la parte trasera de la moto- cicleta con un soporte para motocicle-
tas o, si no dispone de uno adicional,
colocando un gato debajo del bastidor
por delante de la rueda trasera.
2. Levante del suelo la rueda delantera
con un soporte de motocicletas.
Para realizar el mantenimiento de la
rueda trasera
Levante la rueda trasera del suelo con un
soporte para motocicletas o, si no dispone
de uno adicional, colocando un gato debajo
de cada lado del bastidor por delante de la rueda trasera o debajo de cada lado del
basculante.
SAU24360
Rueda delantera
SAU45163
Para desmontar la rueda delantera
ADVERTENCIA
SWA10821
Para evitar daños personales, apoye fir-
memente el vehículo de forma que nopueda caerse.
1. Afloje los remaches de plástico des- montables del eje de la rueda delante-
ra y la tuerca del eje.1. Remache de plástico desmontable del eje de la rueda delantera
2. Tuerca del eje
2
1
32D-9-S9.book 40 ページ ２０１１年８月８日　月曜日　午前１０時３８分

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-41
2
3
4
567
8
9
2. Levante del suelo la rueda delanterasegún el procedimiento descrito en la
sección anterior, “Apoyo de la motoci-
cleta”.
3. Extraiga la tuerca del eje.
4. Extraiga el eje de la rueda.
5. Extraiga los espaciadores y la rueda. ATENCIÓN: No aplique el freno
cuando se haya desmontado la rue-
da junto con el disco de freno, ya
que las pastillas saldrán expulsa-
das.
[SCA11071]

SAU45174
Para montar la rueda delantera
1. Monte los espaciadores en ambos la- dos del cubo de la rueda. ATENCIÓN:Cuando monte los espaciadores,
asegúrese de montarlos en el lado
correcto.
[SCA17700]

2. Levante la rueda entre las barras de la horquilla.
NOTAVerifique que haya espacio suficiente entre
las pastillas de freno antes de montar la pin-za en el disco de freno.
3. Introduzca el eje de la rueda desde el lado derecho.
4. Coloque la tuerca del eje.
5. Baje la rueda delantera para que repo-
se sobre el suelo y baje el caballete la-
teral.
6. Apriete la tuerca del eje y, a continua-
ción, los remaches de plástico de la
rueda delantera con el par especifica-
do.
7. Empuje el manillar hacia abajo con fuerza varias veces para comprobar
que la horquilla funcione correctamen-
te.
SAU25080
Rueda trasera
SAU45183
Para desmontar la rueda trasera
ADVERTENCIA
SWA10821
Para evitar daños personales, apoye fir-
memente el vehículo de forma que nopueda caerse.
1. Afloje la tuerca del eje.
2. Levante del suelo la rueda trasera se- gún el procedimiento descrito en la pá-
gina 6-40.
3. Extraiga la tuerca del eje y la arandela.
4. Afloje la contratuerca a ambos lados del basculante.

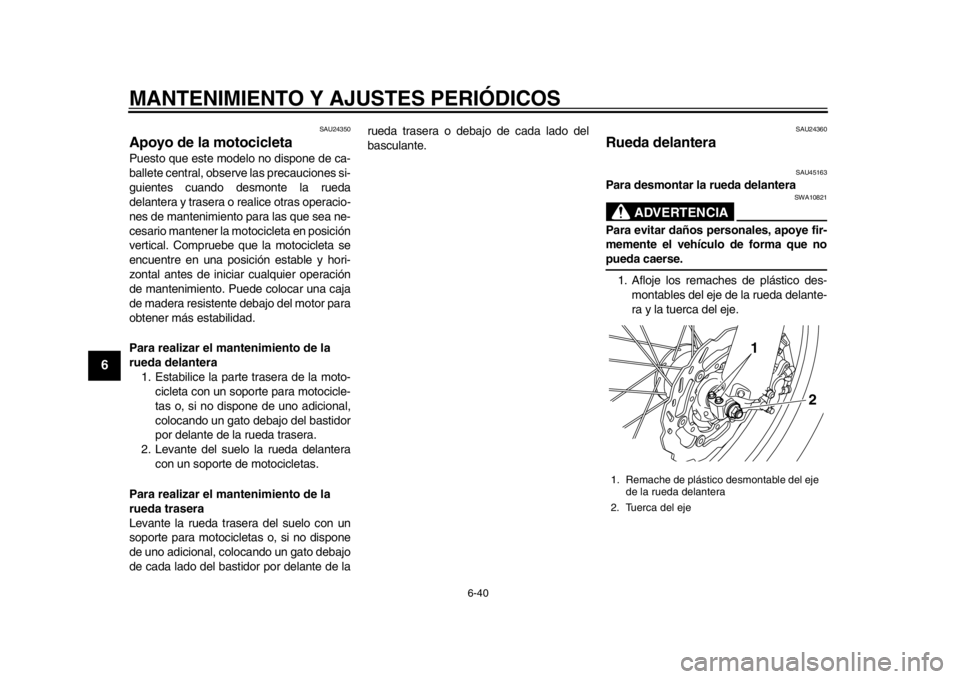

1. Remache de plástico desmontable del eje de la rueda delantera
2. Eje de la rueda
1
2
Pares de apriete: Tuerca del eje:
63 Nm (6.3 m·kgf, 46 ft·lbf)
Remache de plástico desmontable
del eje de la rueda delantera: 23 Nm (2.3 m·kgf, 17 ft·lbf)
1. Tuerca del eje
2. Arandela1
2
32D-9-S9.book 41 ページ ２０１１年８月８日　月曜日　午前１０時３８分

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-42
1
2
3
4
56
7
8
9
5. Gire los pernos de ajuste de la cadenade transmisión completamente en la
dirección (a).
6. Empuje la rueda hacia adelante y des- monte la cadena de transmisión de la
corona dentada trasera.NOTANo es necesario desarmar la cadena de
transmisión para desmontar y montar larueda trasera.
7. Mientras sujeta la pinza de freno, ex- traiga el eje de la rueda. 8. Extraiga los tensores de la cadena de
transmisión, los espaciadores y la rue-
da. ATENCIÓN: No aplique el freno
cuando se haya desmontado la rue-
da junto con el disco de freno, ya
que las pastillas saldrán expulsa-
das.
[SCA11071]

SAU45193
Para montar la rueda trasera 1. Monte los espaciadores en ambos la- dos del cubo de la rueda. ATENCIÓN:
Cuando monte los espaciadores,
asegúrese de montarlos en el lado
correcto.
[SCA17700]

2. Monte la rueda, los tensores de la ca- dena de transmisión y el soporte de la
pinza de freno introduciendo el eje de
la rueda desde el lado izquierdo.
NOTA
Verifique que la sujeción del soporte
de la pinza de freno esté introducida
en la ranura del basculante.

Verifique que haya espacio suficiente
entre las pastillas de freno antes demontar la rueda.
3. Monte la cadena de transmisión en la corona dentada trasera.
4. Coloque la arandela y la tuerca del eje.
5. Baje la rueda trasera para que repose
sobre el suelo y baje el caballete late-
ral.
6. Ajuste el juego de la cadena de trans-
misión. (Vease la página 6-28.)
7. Apriete la tuerca del eje y luego las

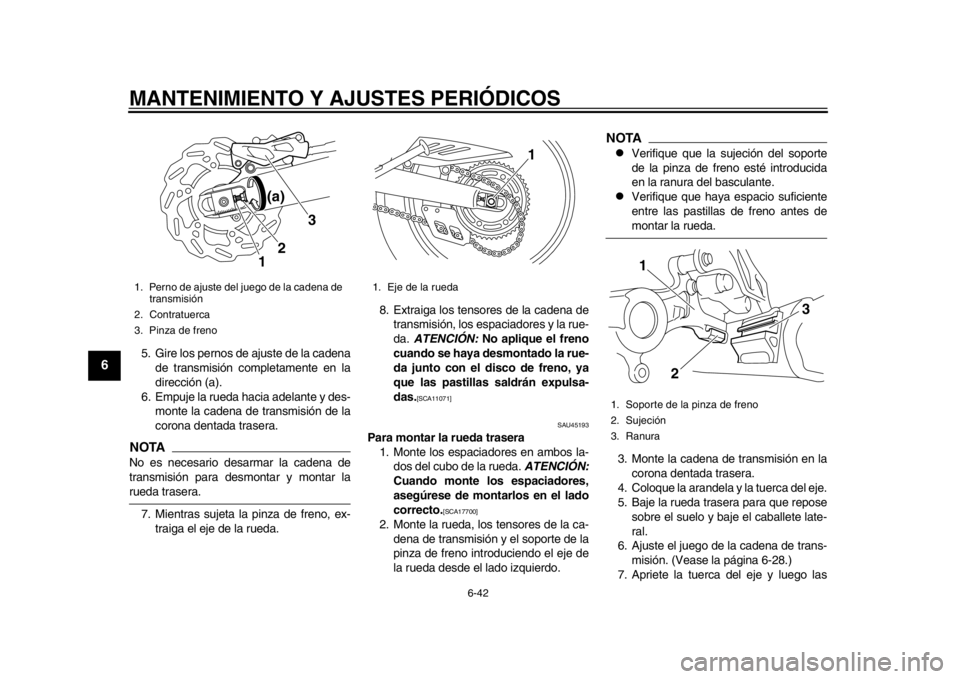

1. Perno de ajuste del juego de la cadena de transmisión
2. Contratuerca
3. Pinza de freno
1 2
3
(a)
1. Eje de la rueda
1
1. Soporte de la pinza de freno
2. Sujeción
3. Ranura
1
2
3
32D-9-S9.book 42 ページ ２０１１年８月８日　月曜日　午前１０時３８分

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-43
2
3
4
567
8
9
contratuercas con el par especificado.
SAU25871
Identificación de averías Aunque las motocicletas Yamaha son obje-
to de una minuciosa revisión al de salir de
fábrica, pueden surgir problemas durante
su utilización. Cualquier problema en los
sistemas de combustible, compresión o en-
cendido, por ejemplo, puede dificultar el
arranque y provocar una disminución de la
potencia.
Los siguientes cuadros de identificación de
averías constituyen un procedimiento rápi-
do y fácil para que usted mismo compruebe
esos sistemas vitales. No obstante, si es
necesario realizar cualquier reparación de
la motocicleta, llévela a un concesionario
Yamaha cuyos técnicos cualificados dispo-
nen de las herramientas, experiencia y co-
nocimientos necesarios para reparar
correctamente la motocicleta.
Utilice únicamente repuestos originales
Yamaha. Las imitaciones pueden parecer-
se a los repuestos originales Yamaha pero
a menudo son de inferior calidad, menos
duraderos y pueden ocasionar costosas
facturas de reparación.
ADVERTENCIA
SWA15141
Cuando revise el sistema de combusti-
ble no fume y verifique que no haya lla-
mas vivas ni chispas en el lugar,incluidos pilotos lu
minosos de calenta-
dores de agua u hornos. La gasolina o
los vapores de gasolina pueden infla-
marse o explotar y provocar graves da-
ños personales o materiales.
Pares de apriete:
Tuerca del eje: 125 Nm (12.5 m·kgf, 90 ft·lbf)
Contratuerca:
16 Nm (1.6 m·kgf, 12 ft·lbf)
32D-9-S9.book 43 ページ ２０１１年８月８日　月曜日　午前１０時３８分

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-44
1
2
3
4
56
7
8
9
SAU42134

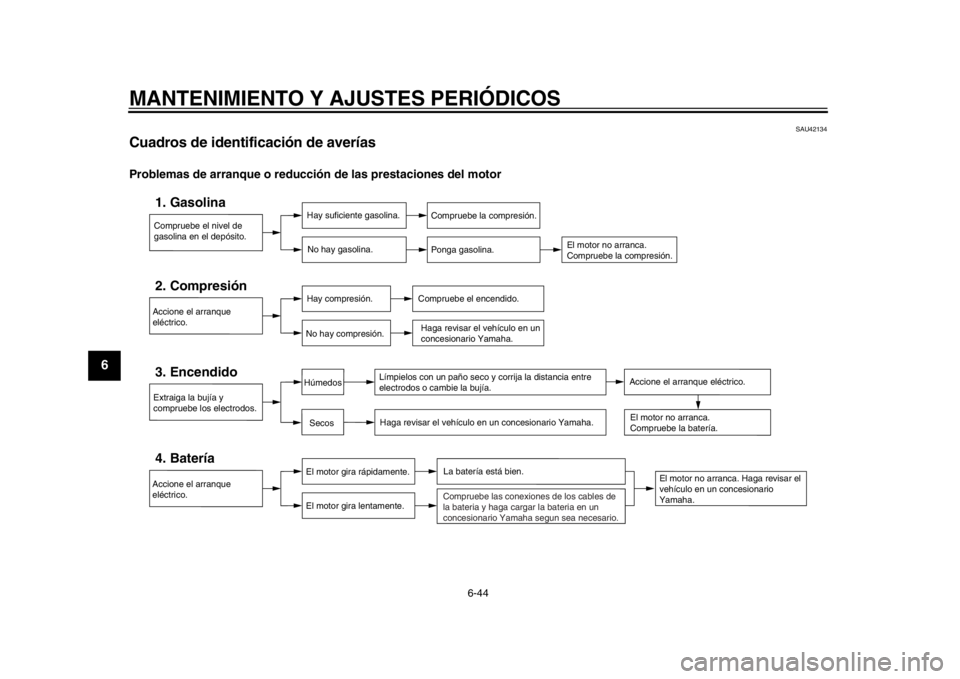

Cuadros de identificación de averías Problemas de arranque o reducción de las prestaciones del motor
Compruebe el nivel de
gasolina en el depósito.1. Gasolina
Hay suficiente gasolina.
No hay gasolina.
Compruebe la compresión.
Ponga gasolina.
El motor no arranca.
Compruebe la compresión.
Accione el arranque
eléctrico.2. Compresión
Hay compresión.
No hay compresión.
Compruebe el encendido. Haga revisar el vehículo en un
concesionario Yamaha.
Extraiga la bujía y
compruebe los electrodos.3. Encendido
Límpielos con un paño seco y corrija la distancia entre
electrodos o cambie la bujía.
Haga revisar el vehículo en un concesionario Yamaha.
El motor no arranca. Haga revisar el
vehículo en un concesionario
Yamaha.
El motor no arranca.
Compruebe la batería.
Accione el arranque
eléctrico.4. Batería
El motor gira rápidamente.
El motor gira lentamente.
La batería está bien.
SecosHúmedos
Accione el arranque eléctrico.
Compruebe las conexiones de los cables de
la bateria y haga cargar la bateria en un
concesionario Yamaha segun sea necesario.
32D-9-S9.book 44 ページ ２０１１年８月８日　月曜日　午前１０時３８分

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-45
2
3
4
567
8
9

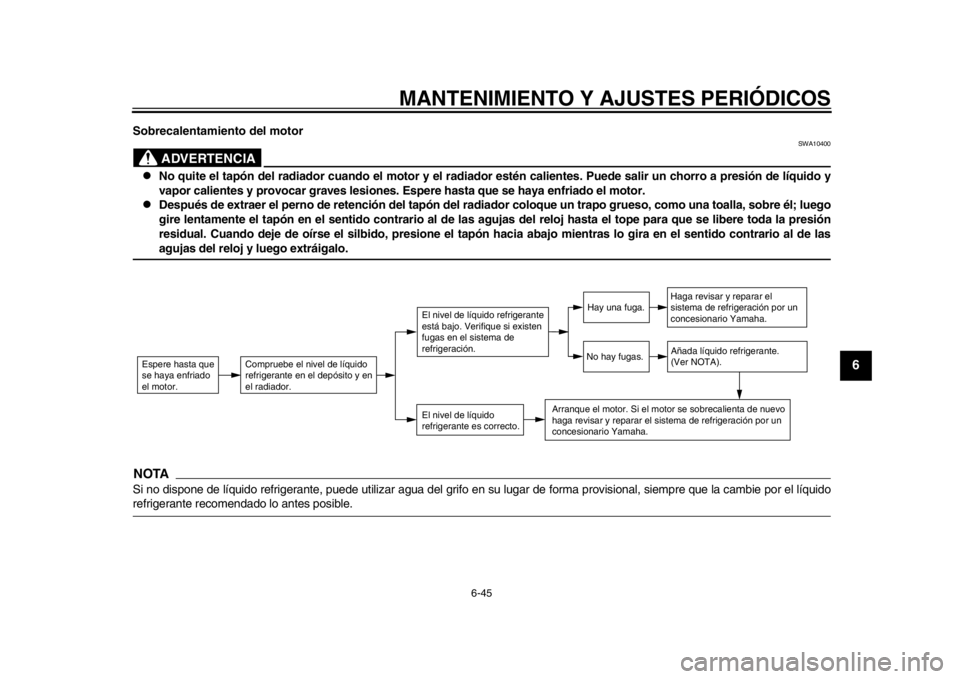

Sobrecalentamiento del motor
ADVERTENCIA
SWA10400

No quite el tapón del radiador cuando el motor y el radiador estén calientes. Puede salir un chorro a presión de líquido y
vapor calientes y provocar graves lesiones. Espere hasta que se haya enfriado el motor.

Después de extraer el perno de retenci ón del tapón del radiador coloque un trapo gr ueso, como una toalla, sobre él; luego
gire lentamente el tapón en el sentido contrario al de las aguj as del reloj hasta el tope para que se libere toda la presión
residual. Cuando deje de oírse el silbido, presione el tapón hacia abajo mientras lo gira en el sentido contrario al de lasagujas del reloj y luego extráigalo.
NOTASi no dispone de líquido refrigerante, puede utilizar agua del gr ifo en su lugar de forma provisional, siempre que la cambie por el líquidorefrigerante recomendado lo antes posible.Espere hasta que
se haya enfriado
el motor.
Compruebe el nivel de líquido
refrigerante en el depósito y en
el radiador.
El nivel de líquido
refrigerante es correcto.El nivel de líquido refrigerante
está bajo. Verifique si existen
fugas en el sistema de
refrigeración.
Haga revisar y reparar el
sistema de refrigeración por un
concesionario Yamaha.
Añada líquido refrigerante.
(Ver NOTA).
Arranque el motor. Si el motor se sobrecalienta de nuevo
haga revisar y reparar el sistema de refrigeración por un
concesionario Yamaha.
Hay una fuga.
No hay fugas.
32D-9-S9.book 45 ページ ２０１１年８月８日　月曜日　午前１０時３８分

7-1
1
2
3
4
5
67
8
9
CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
SAU37833
Precaución relativa al color mate ATENCIÓN
SCA15192
Algunos modelos están provistos de
piezas acabadas en colores mate. Antes
de limpiar el vehículo, pregunte en un
concesionario Yamaha qué productos
se pueden utilizar. Si utiliza un cepillo,
productos químicos o detergentes fuer-
tes para limpiar estas piezas rayará o da-
ñará la superficie. Asimismo, evite
aplicar cera a las piezas con acabado encolor mate.
SAU26004
Cuidados Si bien el diseño abierto de una motocicleta
revela el atractivo de la tecnología, también
la hace más vulnerable. El óxido y la corro-
sión pueden desarrollarse incluso cuando
se utilizan componentes de alta tecnología.
Un tubo de escape oxidado puede pasar
desapercibido en un coche, pero afea el as-
pecto general de una motocicleta. El cuida-
do frecuente y adecuado no sólo se ajusta
a los términos de la garantía, sino que ade-
más mantiene la buena imagen de la moto-
cicleta, prolonga su vida útil y optimiza sus
prestaciones.
Antes de limpiarlo1. Cubra la salida del silenciador con una bolsa de plástico cuando el motor se
haya enfriado.
2. Verifique que todas las tapas y cubier- tas, así como todos los acopladores y
conectores eléctricos, incluidas las ta-
pas de bujía, estén bien apretados.
3. Elimine la suciedad incrustada, como
pueden ser los restos de aceite que-
mado sobre el cárter, con un desen-
grasador y un cepillo, pero no aplique
nunca tales productos sobre los obtu-
radores, las juntas, los piñones, la ca-
dena de transmisión y los ejes de las ruedas. Enjuague siempre la suciedad
y el desengrasador con agua.
Limpieza
ATENCIÓN
SCA10772

No utilice limpiadores de ruedas
con alto contenido de ácido, espe-
cialmente para las ruedas de ra-
dios. Si utiliza tales productos para
la suciedad difícil de eliminar, no
deje el limpiador sobre la zona afec-
tada durante más tiempo del que fi-
gure en las instrucciones.
Asimismo, enjuague completamen-
te la zona con agua, séquela inme-
diatamente y a continuación
aplique un protector en aerosol
contra la corrosión.

Una limpieza inadecuada puede da-
ñar las partes de plástico (como los
carenados, paneles, parabrisas, la
óptica del faro o del indicador, etc.)
y los silenciadores. Para limpiar el
plástico utilice únicamente un trapo
suave y limpio o una esponja y
agua. No obstante, si las piezas de
plástico no quedan bien limpias
con agua, se puede diluir en ella un
detergente suave. Se debe eliminar
con agua abundante todo residuo
32D-9-S9.book 1 ページ ２０１１年８月８日　月曜日　午前１０時３８分
