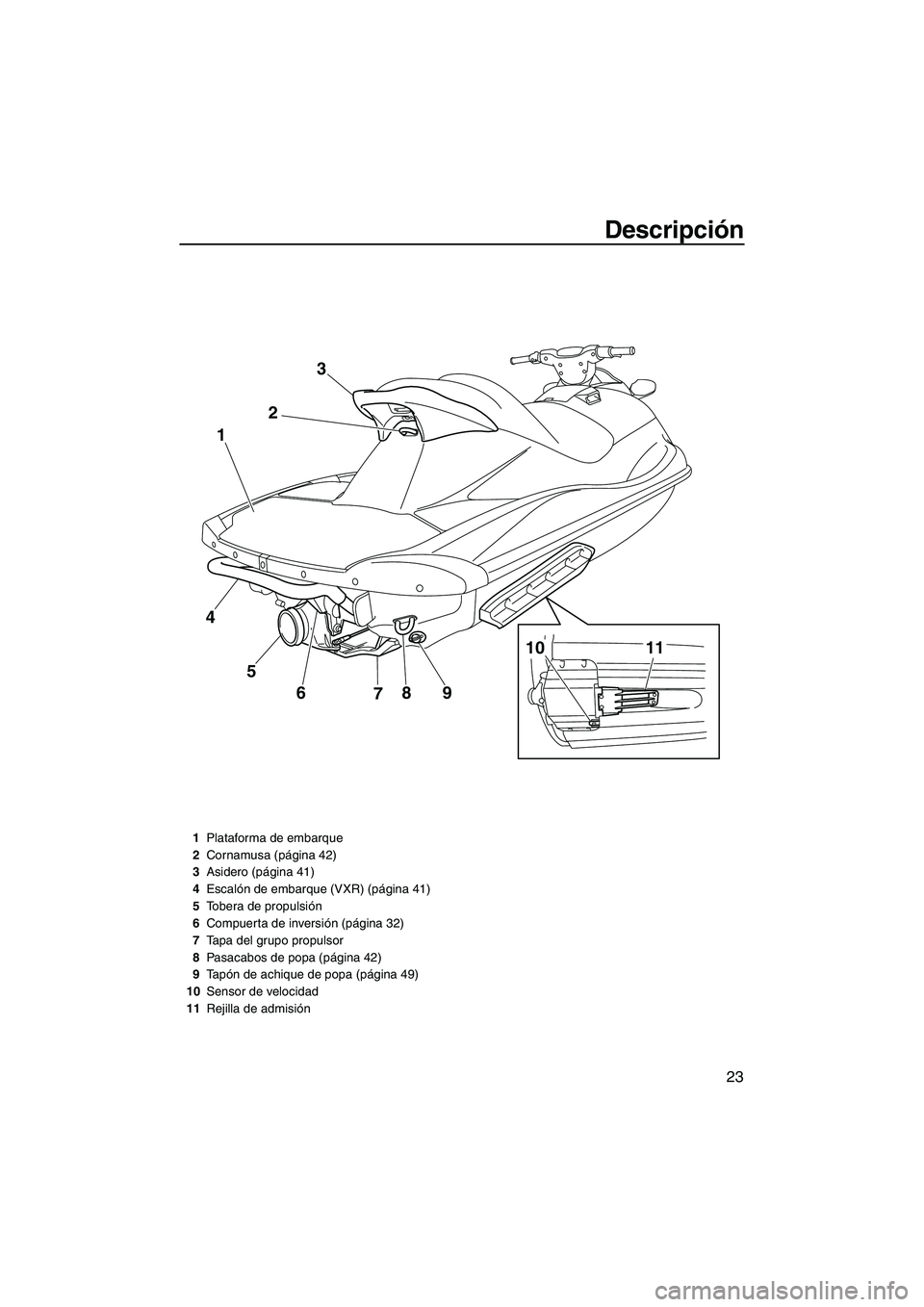

Descripción
23
9
8
7 6 5 4123
10 11
1Plataforma de embarque
2Cornamusa (página 42)
3Asidero (página 41)
4Escalón de embarque (VXR) (página 41)
5Tobera de propulsión
6Compuerta de inversión (página 32)
7Tapa del grupo propulsor
8Pasacabos de popa (página 42)
9Ta pón de achique de popa (página 49)
10Sensor de velocidad
11Rejilla de admisión
UF2M71S0.book Page 23 Monday, July 4, 2011 10:44 AM

Funcionamiento de los instrumentos
39
suena de forma continua. Al mismo tiempo,
se limita el régimen máximo del motor.
Si se activa la alarma de recalentamiento, re-
duzca inmediatamente el régimen del motor,
vuelva a tierra y compruebe si sale agua por
el testigo de la refrigeración cuando el motor
está en marcha. Si no sale agua, pare el mo-
tor y compruebe si la toma de admisión del
chorro está obstruida. (Consulte en la página
90 la información relativa a la toma de admi-
sión del chorro). PRECAUCIÓN: Si no con-
sigue identificar y corregir la causa del
recalentamiento, consulte a un concesio-
nario Yamaha. Si sigue navegando a velo-
cidades altas el motor puede sufrir averías
graves.
[SCJ00041]
NOTA:
Pulse el botón Seleccionar en el centro de in-
formación multifunción para que el zumbador
deje de sonar.
SJU31634Alarma de comprobación del motor
Si el sistema detecta el fallo de un sensor o un
cortocircuito, el indicador de alarma de avería
del motor y la luz de alarma “WARNING” par-
padean y el zumbador suena de forma inter-
mitente.
Si se activa la alarma para comprobación del
motor, reduzca de inmediato la velocidad del
motor, vuelva a tierra y lleve la moto de agua
a un concesionario Yamaha para revisión.
NOTA:
Pulse el botón Seleccionar en el centro de in-
formación multifunción para que el zumbador
deje de sonar.
UF2M71S0.book Page 39 Monday, July 4, 2011 10:44 AM

Resolución de averías
88
El motor funciona
de forma irregular o
se calaCombustible Agotado Repostar lo antes po-
sible46
Sucio o contaminado Hacerlo revisar en un
concesionario
Yamaha—
Depósito de
combustiblePresencia de agua o
suciedadHacerlo revisar en un
concesionario
Yamaha—
Bujía Sucia o defectuosa Hacerlo revisar en un
concesionario
Yamaha—
Gama de temperatu-
ra incorrectaHacerlo revisar en un
concesionario
Yamaha—
Distancia entre elec-
trodos incorrectaHacerlo revisar en un
concesionario
Yamaha—
Tapa de bujía No conectada o floja Hacerlo revisar en un
concesionario
Yamaha—
Agrietada, rota o da-
ñadaHacerlo revisar en un
concesionario
Yamaha—
Cableado
eléctricoConexión suelta Hacerlo revisar en un
concesionario
Yamaha—
Sistema de
inyección de
combustibleInyectores averiados
u obstruidosHacerlo revisar en un
concesionario
Yamaha—
La luz de alarma o
indicador parpa-
dean o se encien-
denNivel de com-
bustibleAgotado Repostar lo antes po-
sible46
Alarma de
presión de
aceiteDisminución de la
presión de aceiteHacerlo revisar en un
concesionario
Yamaha38
Motor reca-
lentadoToma de admisión del
chorro obstruidaLimpiar
90
Alarma de
comproba-
ción del mo-
torSensores averiados Hacerlo revisar en un
concesionario
Yamaha39 PROBLEMA POSIBLE CAUSA SOLUCIÓNPÁGINA
