FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-16
234
5
6
7
8
9
terechtkomt, was deze dan af met water
en zeep. Als u benzine op uw kledingmorst, trek dan andere kleding aan.
DAU53010
LET OP
DCA11400
Gebruik uitsluitend loodvrije benzine.
Loodhoudende benzine veroorzaakt ern-
stige schade aan inwendige motoron-
derdelen als kleppen en zuigerveren enook aan het uitlaatsysteem.
Uw Yamaha motorblok is gebouwd op het
gebruik van normale loodvrije benzine met
een octaangetal van RON 91 of hoger. Als
de motor gaat detoneren (pingelen), ge-
bruik dan benzine van een ander merk of
gebruik loodvrije superbenzine. Door lood-
vrije benzine te gebruiken gaan bougies
langer mee en blijven de onderhoudskosten
beperkt.
Gasohol
Er bestaan twee typen gasohol: gasohol met ethanol en gasohol met methanol.
Gasohol met ethanol kan worden gebruikt,
mits het ethanolgehalte niet hoger is dan
10% (E10). Gasohol met methanol wordt
niet aangeraden door Yamaha aangezien
deze schade kan toebrengen aan het
brandstofsysteem of problemen kan ople-
veren met de voertuigprestaties.
DAU13433
Uitlaatkatalysator Dit model is uitgerus
t met een uitlaatkataly-
sator.
WAARSCHUWING
DWA10862
Het uitlaatsysteem is heet nadat de mo-
tor heeft gedraaid. Let op het volgende
om brandgevaar of brandwonden te
voorkomen:
Parkeer de mach ine nooit nabij
brandgevaarlijke stoffen, zoals op
gras of op ander materiaal dat ge-
makkelijk vlam vat.

Parkeer de machine op een plek
waar voetgangers of kinderen niet
gemakkelijk met het hete uitlaatsys-
teem in aanraking kunnen komen.

Controleer of het uitlaatsysteem is
afgekoeld alvorens onder-
houdswerkzaamheden uit te voe-
ren.

Laat de motor niet langer dan enke-
le minuten stationair draaien. Lang
stationair draaien kan leiden totoververhitting.
LET OP
DCA10701
Gebruik uitsluitend loodvrije benzine. Bij
gebruik van loodhoudende benzine zal
onherstelbare schade worden toege-
Voorgeschreven brandstof:
Normale loodvrije benzine of gasohol
(E10)
Inhoud brandstoftank:
15.0 L (3.96 US gal, 3.30 Imp.gal)
59C-9-D0.book 16 ページ ２０１１年９月１３日　火曜日　午後４時２４分

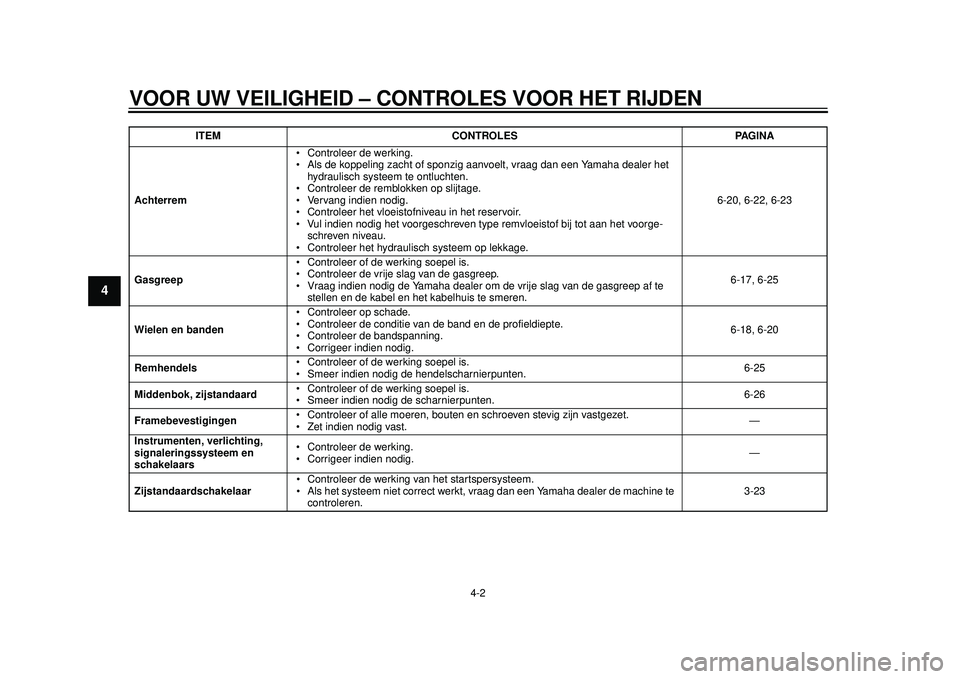

VOOR UW VEILIGHEID – CONTROLES VOOR HET RIJDEN
4-2
1
2
34
5
6
7
8
9
Achterrem Controleer de werking.
Als de koppeling zacht of sponzig aanvoelt, vraag dan een Yamaha dealer het
hydraulisch systeem te ontluchten.
Controleer de remblokken op slijtage.
Vervang indien nodig.
Controleer het vloeistofniveau in het reservoir.
Vul indien nodig het voorgeschreven type remvloeistof bij tot aan het voorge- schreven niveau.
Controleer het hydraulisch systeem op lekkage. 6-20, 6-22, 6-23
Gasgreep Controleer of de werking soepel is.
Controleer de vrije slag van de gasgreep.
Vraag indien nodig de Yamaha dealer om de vrije slag van de gasgreep af te
stellen en de kabel en het kabelhuis te smeren. 6-17, 6-25
Wielen en banden Controleer op schade.
Controleer de conditie van de band en de profieldiepte.
Controleer de bandspanning.
Corrigeer indien nodig. 6-18, 6-20
Remhendels Controleer of de werking soepel is.
Smeer indien nodig de hendelscharnierpunten. 6-25
Middenbok, zijstandaard Controleer of de werking soepel is.
Smeer indien nodig de scharnierpunten. 6-26
Framebevestigingen Controleer of alle moeren, bouten en schroeven stevig zijn vastgezet.
Zet indien nodig vast. —
Instrumenten, verlichting,
signaleringssysteem en
schakelaars Controleer de werking.
Corrigeer indien nodig.
—
Zijstandaardschakelaar Controleer de werking van het startspersysteem.
Als het systeem niet correct werkt, vraag dan een Yamaha dealer de machine te
controleren. 3-23
ITEM
CONTROLES PAGINA
59C-9-D0.book 2 ページ ２０１１年９月１３日　火曜日　午後４時２４分

8-1
1
2
3
4
5
6
78
9
SPECIFICATIES
DAU50915
Afmetingen:Totale lengte: 2200 mm (86.6 in)
Totale breedte: 775 mm (30.5 in)
Totale hoogte: 1420/1475 mm (55.9/58.1 in)
Zadelhoogte:
800 mm (31.5 in)
Wielbasis: 1580 mm (62.2 in)
Grondspeling: 125 mm (4.92 in)
Kleinste draaicirkel:
2800 mm (110.2 in)Gewicht:Rijklaar gewicht: 217 kg (478 lb)Motor:Type motor: Vloeistofgekoeld, 4-takt, DOHC
Cilinderopstelling: 2-cilinder lijnmotor
Slagvolume:
530 cm
3
Boring  slag:
68.0  73.0 mm (2.68  2.87 in)
Compressieverhouding: 10.90 : 1
Startsysteem:
Elektrische startmotor
Smeersysteem: Dry sump
Motorolie:Aanbevolen merk:
YAMALUBE
Type: SAE 10W-30 of 10W-40
Aanbevolen kwaliteit motorolie: Type API service SG of hoger, JASO MA
norm
Hoeveelheid motorolie: Zonder vervanging van oliefilterpatroon: 2.70 L (2.85 US qt, 2.38 Imp.qt)
Met vervanging van oliefilterpatroon: 2.90 L (3.07 US qt, 2.55 Imp.qt)Koelsysteem:Inhoud koelvloeistofreservoir (tot aan de
merkstreep voor maximumniveau): 0.27 L (0.29 US qt, 0.24 Imp.qt)
Inhoud radiator (inclusief alle leidingen): 1.50 L (1.59 US qt, 1.32 Imp.qt)Luchtfilter:Luchtfilterelement:
Papieren element met oliecoatingBrandstof:Aanbevolen brandstof: Normale loodvrije benzine of gasohol (E10)
Inhoud brandstoftank:
15.0 L (3.96 US gal, 3.30 Imp.gal)
Hoeveelheid reservebrandstof: 3.0 L (0.79 US gal, 0.66 Imp.gal)Brandstofinjectie:Gasklephuis:
Het teken van identificatie: 59C1 00
Bougie(s):Fabrikant/model: NGK/CR7E
Elektrodenafstand: 0.7–0.8 mm (0.028–0.031 in)Koppeling:Type koppeling:
Nat, automatisch meervoudige plaatVersnellingsbak:Primaire reductieverhouding: 1.000
Eindoverbrenging:
Riem
Secundaire redu ctieverhouding:
6.034 (52/32 x 36/22 x 59/26)
Type versnellingbak: Automatisch, V-snaarChassis:Type frame: Diamantframe
Spoorhoek: 25.00 graad
Naspoor:
92 mm (3.6 in)Voorband:Type: Tubeless
Maat:
120/70R15 M/C 56H
Fabrikant/model: DUNLOP/GPR-100F
Fabrikant/model: BRIDGESTONE/BT011F
59C-9-D0.book 1 ページ ２０１１年９月１３日　火曜日　午後４時２４分

SPECIFICATIES
8-2
2
3
4
5
6
789
Achterband:Type: Tubeless
Maat: 160/60R15 M/C 67H
Fabrikant/model: DUNLOP/GPR-100L
Fabrikant/model:
BRIDGESTONE/BT012RBelading:Maximale belasting: 198 kg (437 lb)
* (Totaal gewicht van bestuurder, passa-
gier, bagage en accessoires)Bandenspanning (gemeten aan koude
banden):Gewichtsverdeling: 0–90 kg (0–198 lb)
Voor:
225 kPa (2.25 kgf/cm
2, 33 psi)
Achter:
250 kPa (2.50 kgf/cm2, 36 psi)
Gewichtsverdeling: 90–198 kg (198–437 lb)
Voor:
225 kPa (2.25 kgf/cm2, 33 psi)
Achter:
280 kPa (2.80 kgf/cm2, 41 psi)
Voorwiel:Type wiel: Gietwiel
Velgmaat:
15M/C x MT3.50
Achterwiel:Type wiel: Gietwiel
Velgmaat: 15M/C x MT5.00Voorrem:Type:
Dubbele schijfrem
Bediening: Bediening met rechterhand
Aanbevolen remvloeistof: DOT 4Achterrem:Type: Enkele schijfrem
Bediening: Bediening met linkerhand
Aanbevolen remvloeistof:
DOT 4Voorwielophanging:Type: Telescoopvork
Veer/schokdempertype:
Schroefveer/oliedemper
Veerweg: 120.0 mm (4.72 in)Achterwielophanging:Type:
Achterbrug
Veer/schokdempertype: Schroefveer/gas-oliedemper
Veerweg: 116.0 mm (4.57 in)
Elektrische installatie:Ontstekingssysteem: Transistorontsteking
Laadsysteem: Wisselstroomdynamo met permanente
magnetenAccu:Model:
YTZ12S
Voltage, capaciteit:
12 V, 11.0 AhKoplamp:Type gloeilamp: HalogeenlampGloeilampen voltage, wattage  aantal:Koplamp:
12 V, 55 W  2
Achterlicht/remlicht unit: LED
Voorste richtingaanwijzer:
12 V, 21.0 W  2
Achterste richtingaanwijzer: 12 V, 21.0 W  2
Parkeerlicht: 12 V, 5.0 W  1
Kentekenverlichting:
12 V, 5.0 W  1
Instrumentenverlichting: LED
Controlelampje grootlicht: LED
Controlelampje richtingaanwijzers:
LED x 2
