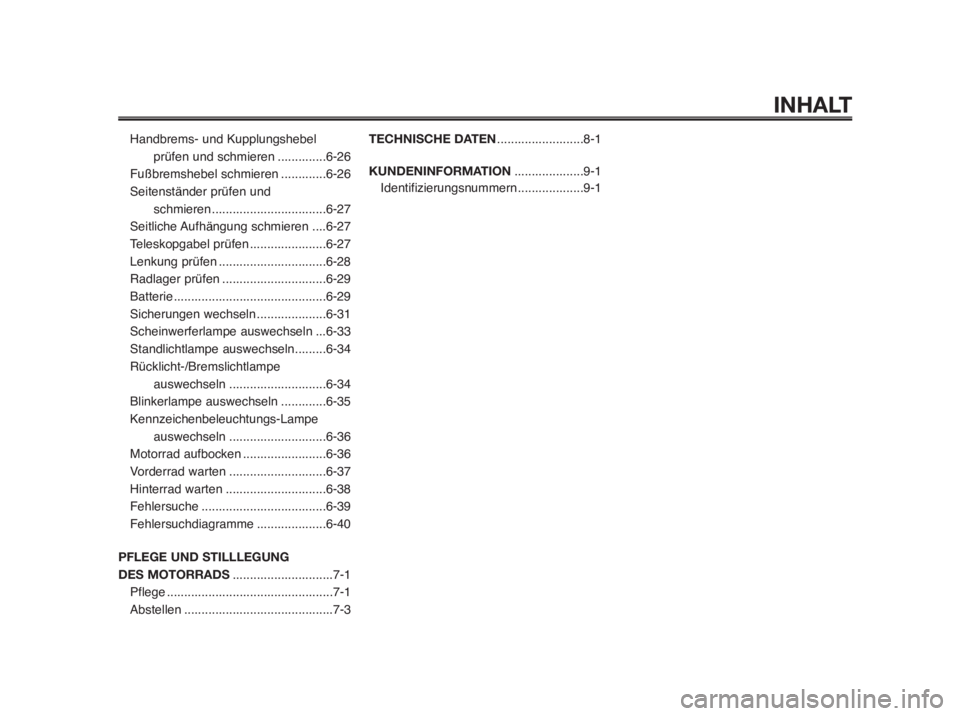

INHALT
Handbrems- und Kupplungshebel
prüfen und schmieren ..............6-26
Fußbremshebel schmieren .............6-26
Seitenständer prüfen und
schmieren.................................6-27
Seitliche Aufhängung schmieren ....6-27
Teleskopgabel prüfen ......................6-27
Lenkung prüfen ...............................6-28
Radlager prüfen ..............................6-29
Batterie ............................................6-29
Sicherungen wechseln....................6-31
Scheinwerferlampe auswechseln ...6-33
Standlichtlampe auswechseln.........6-34
Rücklicht-/Bremslichtlampe
auswechseln............................6-34
Blinkerlampe auswechseln .............6-35
Kennzeichenbeleuchtungs-Lampe
auswechseln............................6-36
Motorrad aufbocken ........................6-36
Vorderrad warten ............................6-37
Hinterrad warten .............................6-38
Fehlersuche ....................................6-39
Fehlersuchdiagramme ....................6-40
PFLEGE UND STILLLEGUNG
DES MOTORRADS.............................7-1
Pflege ................................................7-1
Abstellen...........................................7-3TECHNISCHE DATEN.........................8-1
KUNDENINFORMATION....................9-1
Identifizierungsnummern ...................9-1
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
1
2
3
4
5
6
7
8
9
10

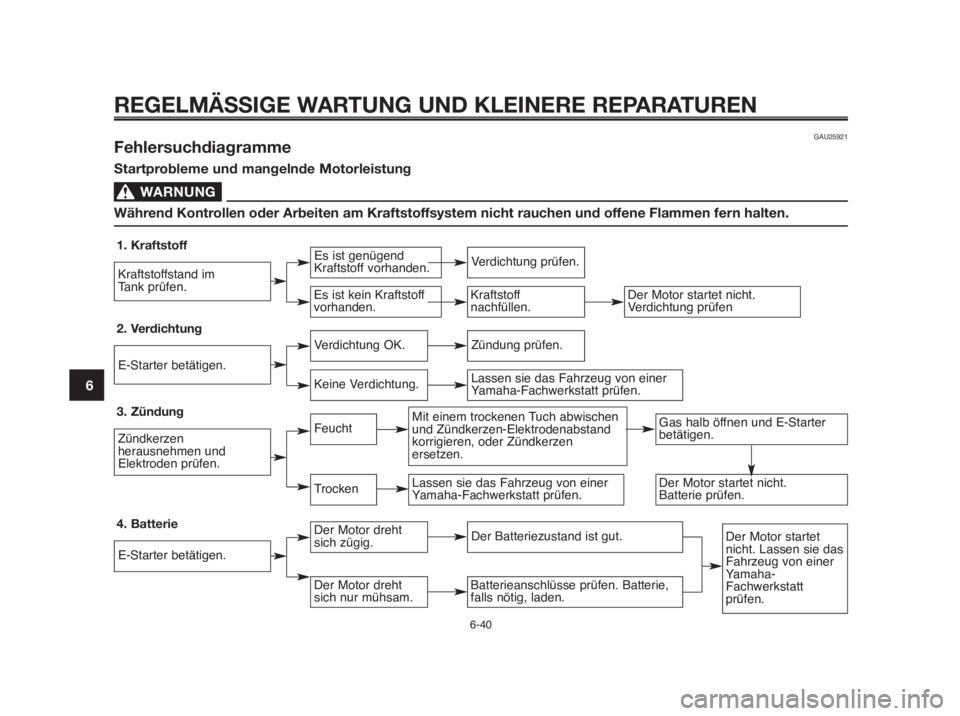

GAU25921Fehlersuchdiagramme
Startprobleme und mangelnde Motorleistung
WARNUNG0
Während Kontrollen oder Arbeiten am Kraftstoffsystem nicht rauchen und offene Flammen fern halten.
1. Kraftstoff
2. Verdichtung
3. Zündung
4. Batterie
Kraftstoffstand im
Tank prüfen.
E-Starter betätigen.
Zündkerzen
herausnehmen und
Elektroden prüfen.
E-Starter betätigen.
Es ist genügend
Kraftstoff vorhanden.
Verdichtung OK.
Feucht
Der Motor dreht
sich zügig.
Es ist kein Kraftstoff
vorhanden.
Keine Verdichtung.
Trocken
Der Motor dreht
sich nur mühsam.
Verdichtung prüfen.
Zündung prüfen.
Mit einem trockenen Tuch abwischen
und Zündkerzen-Elektrodenabstand
korrigieren, oder Zündkerzen
ersetzen.
Der Batteriezustand ist gut.
Lassen sie das Fahrzeug von einer
Yamaha-Fachwerkstatt prüfen.
Batterieanschlüsse prüfen. Batterie,
falls nötig, laden.
Gas halb öffnen und E-Starter
betätigen.
Der Motor startet nicht.
Batterie prüfen.
Der Motor startet
nicht. Lassen sie das
Fahrzeug von einer
Yamaha-
Fachwerkstatt
prüfen.
Kraftstoff
nachfüllen.
Lassen sie das Fahrzeug von einer
Yamaha-Fachwerkstatt prüfen.
Der Motor startet nicht.
Verdichtung prüfen
6-40
1
2
3
4
5
6
7
8
9
10
INDEX
A
Abblendschalter ..............................3-9
Abdeckungen abnehmen und
montieren.....................................6-6
Abstellen.........................................7-3
Antriebsketten-Durchhang............6-23
Antriebskette, schmieren ..............6-24
Anzeigeleuchte des
Wegfahrsperren-Systems ............3-4
Armaturen, Bedienungselemente
und Deren Funktion.....................3-1
B
Batterie.........................................6-29
Batterie zugänglich machen ......6-29
Batterie aufladen.......................6-30
Batterie lagern ..............................6-31
Bedienungselemente und
Instrumente..................................2-3
Blinkerlampe auswechseln ...........6-35
Blinker-Kontrolleuchte.....................3-4
Blinkerschalter................................3-9
Bordwerkzeug .................................6-1
Bowdenzüge, prüfen und
schmieren..................................6-25
Bremsflüssigkeit, wechseln...........6-22
Bremsflüssigkeitsstand, prüfen .....6-21D
Diebstahlanlage (Sonderzubehör) . 3-8
E
Einfahrvorschriften..........................5-3
F
Fahrgestellnummer.........................9-1
Fahrzeugbeschreibung ...................2-1
Bedienungselemente und
Instrumente..................................2-3
Linke Seitenansicht.....................2-1
Rechte Seitenansicht ..................2-2
Federbein, einstellen....................3-16
Fehlersuchdiagramme ..................6-40
Fehlersuche ..................................6-39
Fernlicht-Kontrolleuchte ..................3-4
Fußbremshebel.............................3-11
Fußbremshebel, schmieren ..........6-26
Fußschalthebel.............................3-10
G
Gasdrehgriff und Gaszug
kontrollieren und schmieren ......6-25
Gaszugspiel, einstellen .................6-15
Gussräder.....................................6-19
H
Handbremshebel...........................3-11Handbrems- und Kupplungshebel,
prüfen und schmieren................6-26
Hinterrad ausbauen ......................6-38
Hinterrad einbauen .......................6-38
Hupenschalter.................................3-9
I
Identifizierungsnummern ................9-1
Instrumente .....................................2-3
K
Katalysator ....................................3-13
Kennzeichenbeleuchtungs-Lampe
auswechseln..............................6-36
Kilometerzähler- und
Tageskilometerzähler-
Betriebsarten ...............................3-6
Kontrollmodus für die Helligkeit
der Anzeigeleuchten....................3-8
Kraftstoff .......................................3-12
Kraftstofftank-Belüftungsschlauch/
Überlaufschlauch .......................3-13
Kraftstoff sparen, Tips.....................5-3
Kühlflüssigkeit ...............................6-12
Kühlflüssigkeitstemperatur-
Warnleuchte.................................3-5
Kundeninformation..........................9-1
Kupplungshebel............................3-10
Kupplungshebel-Spiel, einstellen .6-19
