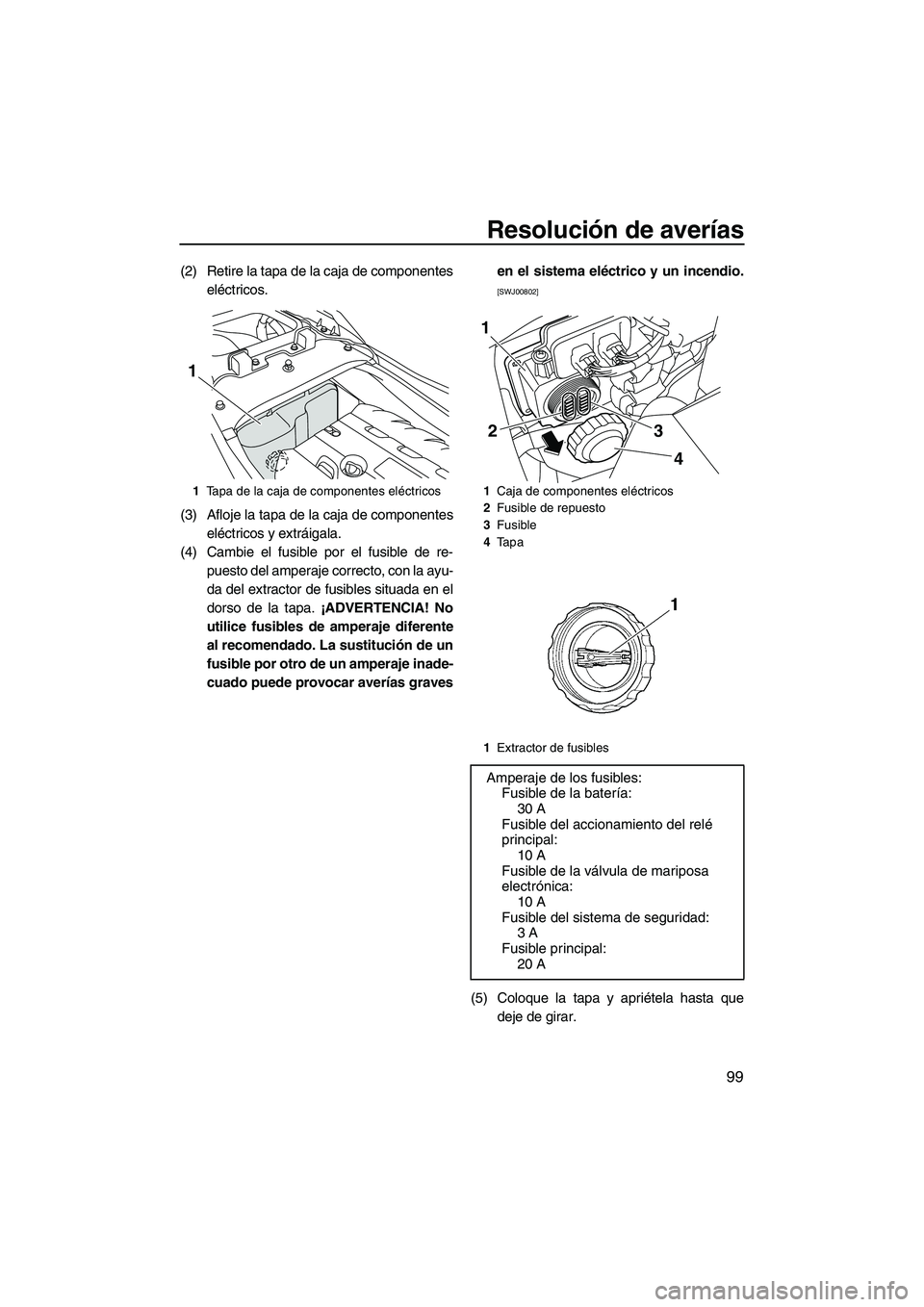

Resolución de averías
99
(2) Retire la tapa de la caja de componentes
eléctricos.
(3) Afloje la tapa de la caja de componentes
eléctricos y extráigala.
(4) Cambie el fusible por el fusible de re-
puesto del amperaje correcto, con la ayu-
da del extractor de fusibles situada en el
dorso de la tapa. ¡ADVERTENCIA! No
utilice fusibles de amperaje diferente
al recomendado. La sustitución de un
fusible por otro de un amperaje inade-
cuado puede provocar averías gravesen el sistema eléctrico y un incendio.
[SWJ00802]
(5) Coloque la tapa y apriétela hasta que
deje de girar.
1Tapa de la caja de componentes eléctricos
1
1Caja de componentes eléctricos
2Fusible de repuesto
3Fusible
4Ta p a
1Extractor de fusibles
Amperaje de los fusibles:
Fusible de la batería:
30 A
Fusible del accionamiento del relé
principal:
10 A
Fusible de la válvula de mariposa
electrónica:
10 A
Fusible del sistema de seguridad:
3 A
Fusible principal:
20 A
3 2
4
1
UF2C73S0.book Page 99 Thursday, June 23, 2011 2:08 PM

Resolución de averías
100
(6) Sujete bien la tapa de la caja de compo-
nentes eléctricos en su posición original.
(7) Sujete bien los asientos en sus posicio-
nes originales.
Si el fusible vuelve a fundirse de inmediato, el
sistema eléctrico puede estar defectuoso. En
tal caso, lleve la moto de agua a un concesio-
nario Yamaha.

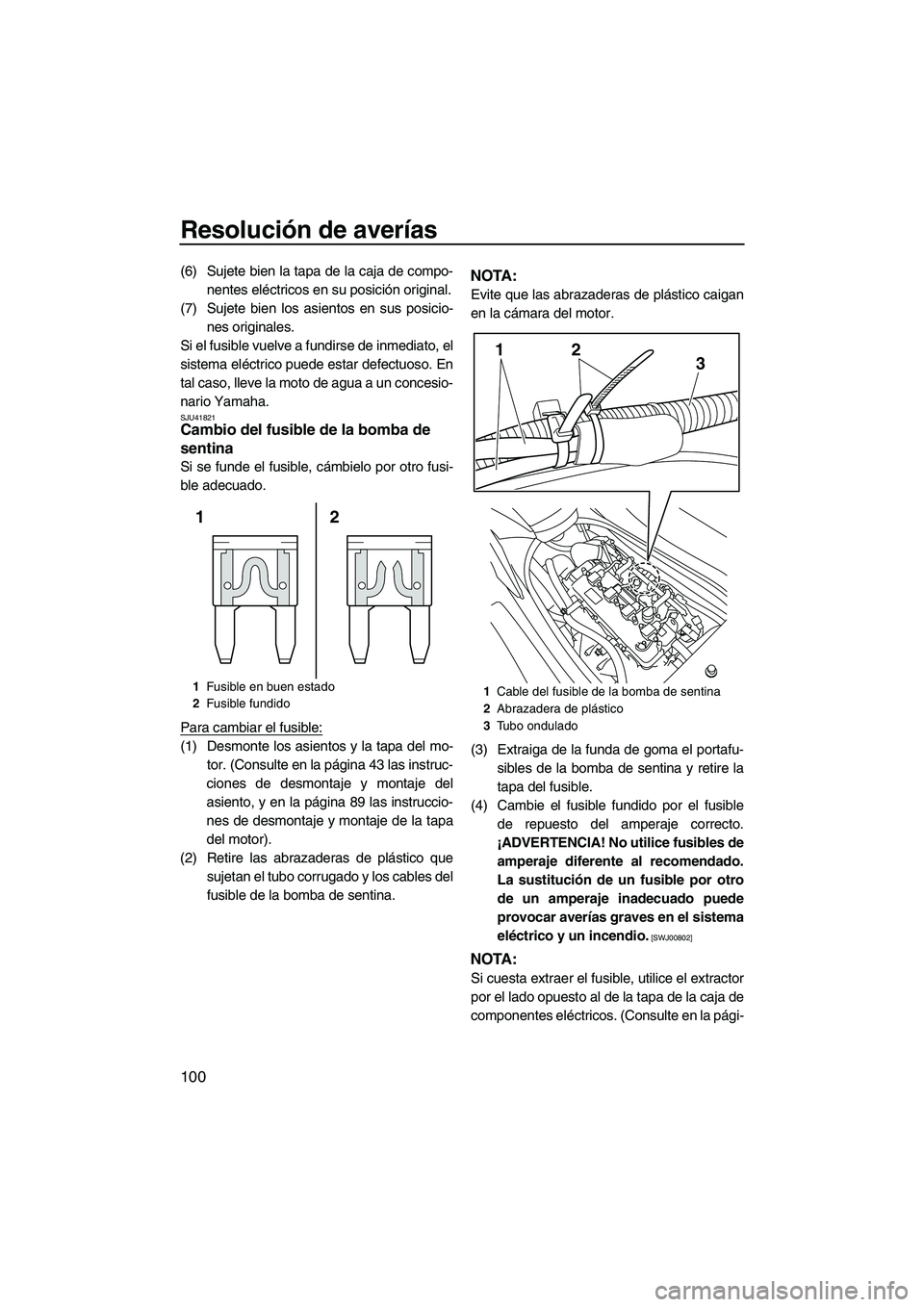

SJU41821Cambio del fusible de la bomba de
sentina
Si se funde el fusible, cámbielo por otro fusi-
ble adecuado.
Para cambiar el fusible:
(1) Desmonte los asientos y la tapa del mo-
tor. (Consulte en la página 43 las instruc-
ciones de desmontaje y montaje del
asiento, y en la página 89 las instruccio-
nes de desmontaje y montaje de la tapa
del motor).
(2) Retire las abrazaderas de plástico que
sujetan el tubo corrugado y los cables del
fusible de la bomba de sentina.
NOTA:
Evite que las abrazaderas de plástico caigan
en la cámara del motor.
(3) Extraiga de la funda de goma el portafu-
sibles de la bomba de sentina y retire la
tapa del fusible.
(4) Cambie el fusible fundido por el fusible
de repuesto del amperaje correcto.
¡ADVERTENCIA! No utilice fusibles de
amperaje diferente al recomendado.
La sustitución de un fusible por otro
de un amperaje inadecuado puede
provocar averías graves en el sistema
eléctrico y un incendio.
[SWJ00802]
NOTA:
Si cuesta extraer el fusible, utilice el extractor
por el lado opuesto al de la tapa de la caja de
componentes eléctricos. (Consulte en la pági-
1Fusible en buen estado
2Fusible fundido
2 1
1Cable del fusible de la bomba de sentina
2Abrazadera de plástico
3Tubo ondulado
213
UF2C73S0.book Page 100 Thursday, June 23, 2011 2:08 PM

Resolución de averías
101
na 98 la información sobre el extractor de fu-
sibles).
(5) Coloque bien sujeta la tapa del fusible e
instale el portafusibles de la bomba de
sentina en la funda de goma.
(6) Sujete los cables del fusible de la bomba
de sentina y el tubo corrugado con las
abrazaderas de plástico.
(7) Sujete bien la tapa del motor y los asien-
tos en sus posiciones originales.Si el fusible vuelve a fundirse de inmediato, el
sistema eléctrico puede estar defectuoso. En
tal caso, lleve la moto de agua a un concesio-
nario Yamaha.

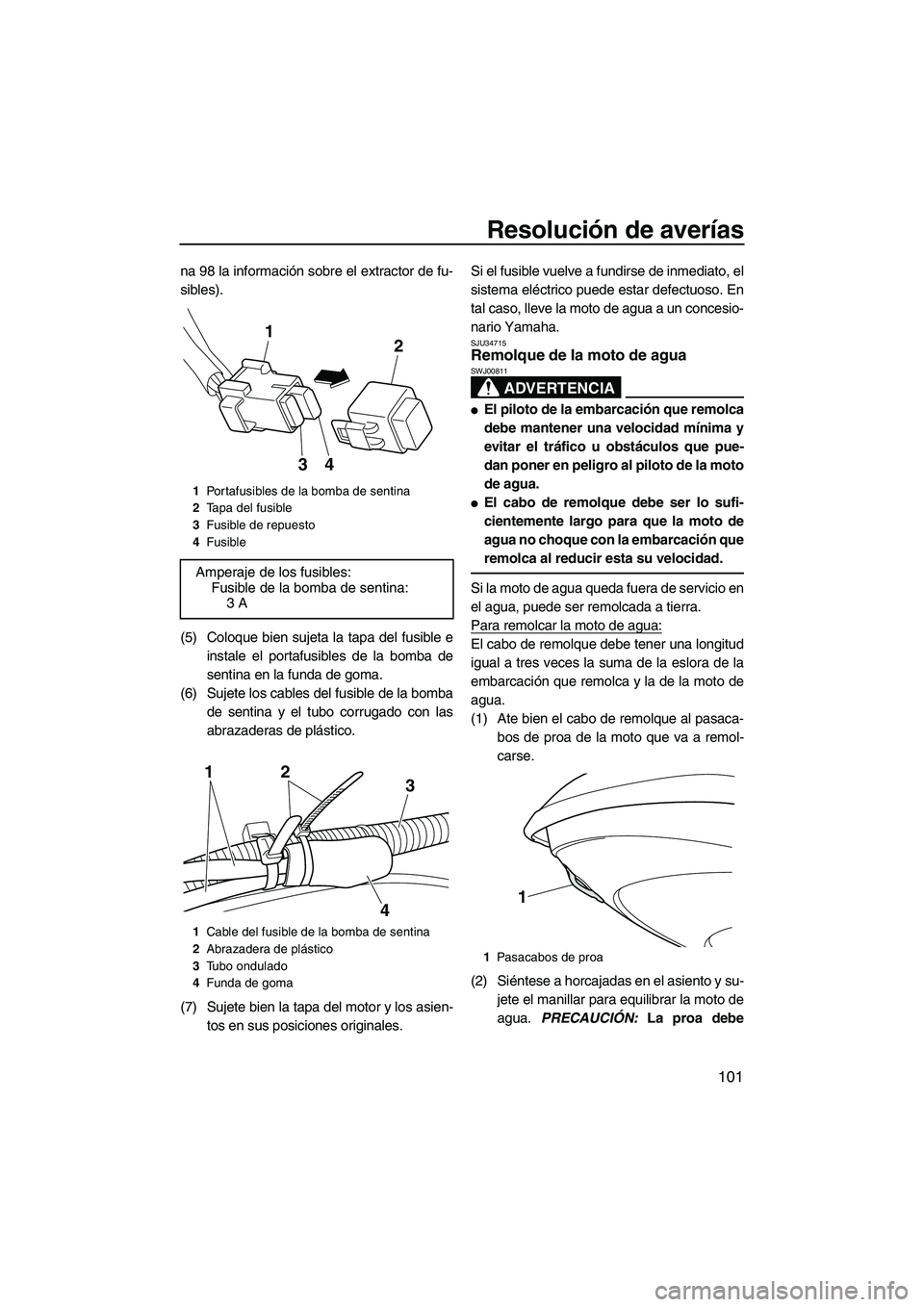

SJU34715Remolque de la moto de agua
ADVERTENCIA
SWJ00811

El piloto de la embarcación que remolca
debe mantener una velocidad mínima y
evitar el tráfico u obstáculos que pue-
dan poner en peligro al piloto de la moto
de agua.

El cabo de remolque debe ser lo sufi-
cientemente largo para que la moto de
agua no choque con la embarcación que
remolca al reducir esta su velocidad.
Si la moto de agua queda fuera de servicio en
el agua, puede ser remolcada a tierra.
Para remolcar la moto de agua:
El cabo de remolque debe tener una longitud
igual a tres veces la suma de la eslora de la
embarcación que remolca y la de la moto de
agua.
(1) Ate bien el cabo de remolque al pasaca-
bos de proa de la moto que va a remol-
carse.
(2) Siéntese a horcajadas en el asiento y su-
jete el manillar para equilibrar la moto de
agua. PRECAUCIÓN: La proa debe
1Portafusibles de la bomba de sentina
2Tapa del fusible
3Fusible de repuesto
4Fusible
Amperaje de los fusibles:
Fusible de la bomba de sentina:
3 A
1Cable del fusible de la bomba de sentina
2Abrazadera de plástico
3Tubo ondulado
4Funda de goma
21
43
213
4
1Pasacabos de proa
1
UF2C73S0.book Page 101 Thursday, June 23, 2011 2:08 PM

Resolución de averías
102
mantenerse fuera del agua durante el
remolque, de lo contrario el agua po-
dría inundar la cámara del motor o in-
troducirse en este y causarle daños
graves.
[SCJ01330]
Se debe remolcar la moto de agua a una ve-
locidad no superior a 8 km/h (5 mph).
PRECAUCIÓN: Remolque la moto de agua
a un máximo de 8 km/h (5 mph); si la re-
molca a una velocidad superior, el agua
puede inundar la cámara del motor o pe-
netrar en el propio motor y provocar ave-
rías graves.
[SCJ01321]

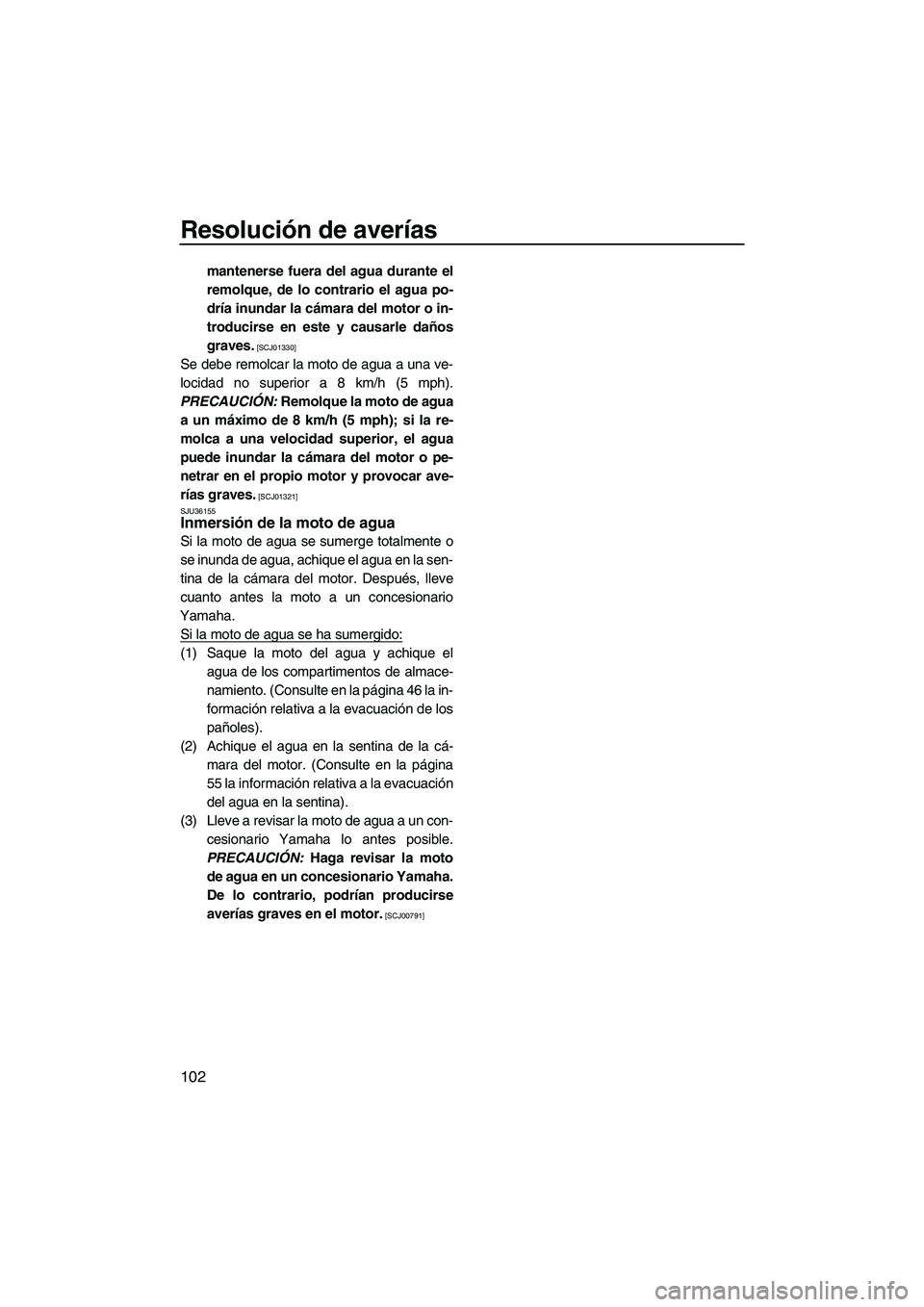

SJU36155
Inmersión de la moto de agua
Si la moto de agua se sumerge totalmente o
se inunda de agua, achique el agua en la sen-
tina de la cámara del motor. Después, lleve
cuanto antes la moto a un concesionario
Yamaha.
Si la moto de agua se ha sumergido:
(1) Saque la moto del agua y achique el
agua de los compartimentos de almace-
namiento. (Consulte en la página 46 la in-
formación relativa a la evacuación de los
pañoles).
(2) Achique el agua en la sentina de la cá-
mara del motor. (Consulte en la página
55 la información relativa a la evacuación
del agua en la sentina).
(3) Lleve a revisar la moto de agua a un con-
cesionario Yamaha lo antes posible.
PRECAUCIÓN: Haga revisar la moto
de agua en un concesionario Yamaha.
De lo contrario, podrían producirse
averías graves en el motor.
[SCJ00791]
