2012 YAMAHA FZS Manual de utilização (in Portuguese)

Page 97 of 116

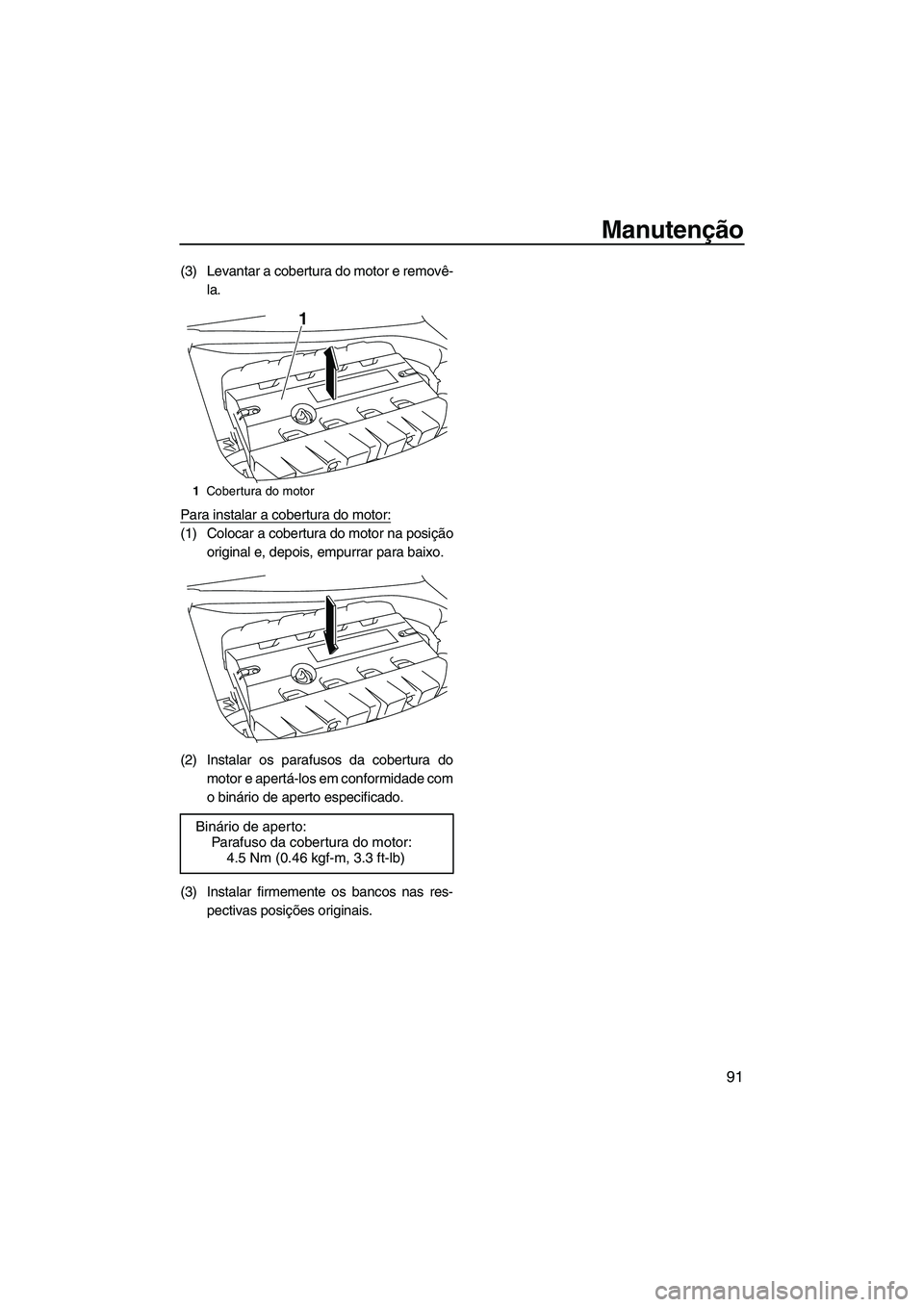

YAMAHA FZS 2012  Manual de utilização (in Portuguese) Manutenção
91
(3) Levantar a cobertura do motor e removê-
la.
Para instalar a cobertura do motor:
(1) Colocar a cobertura do motor na posição
original e, depois, empurrar para baixo.
(2) Instalar

Page 98 of 116

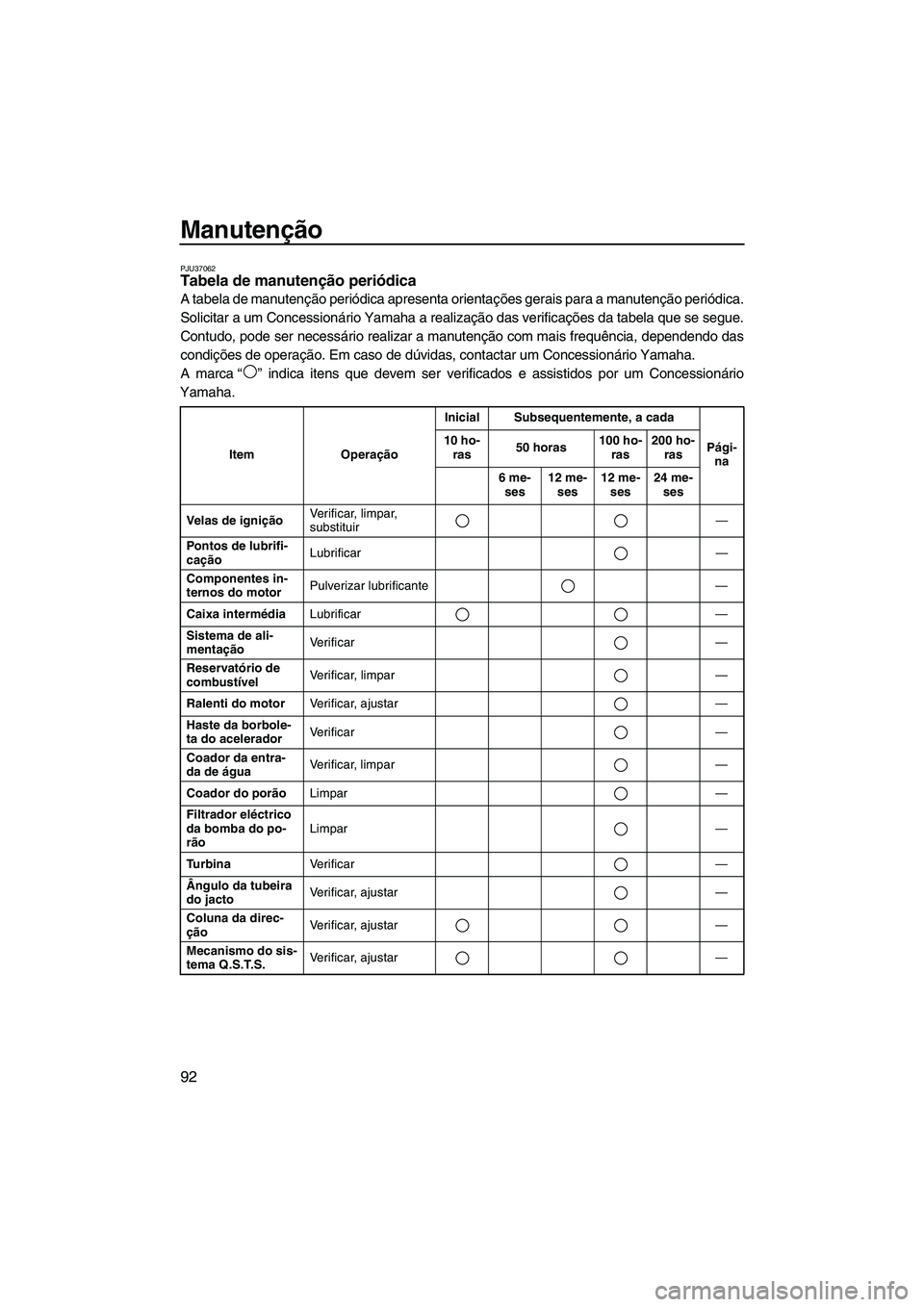

YAMAHA FZS 2012  Manual de utilização (in Portuguese) Manutenção
92
PJU37062Tabela de manutenção periódica
A tabela de manutenção periódica apresenta orientações gerais para a manutenção periódica.
Solicitar a um Concessionário Yamaha a re

Page 99 of 116

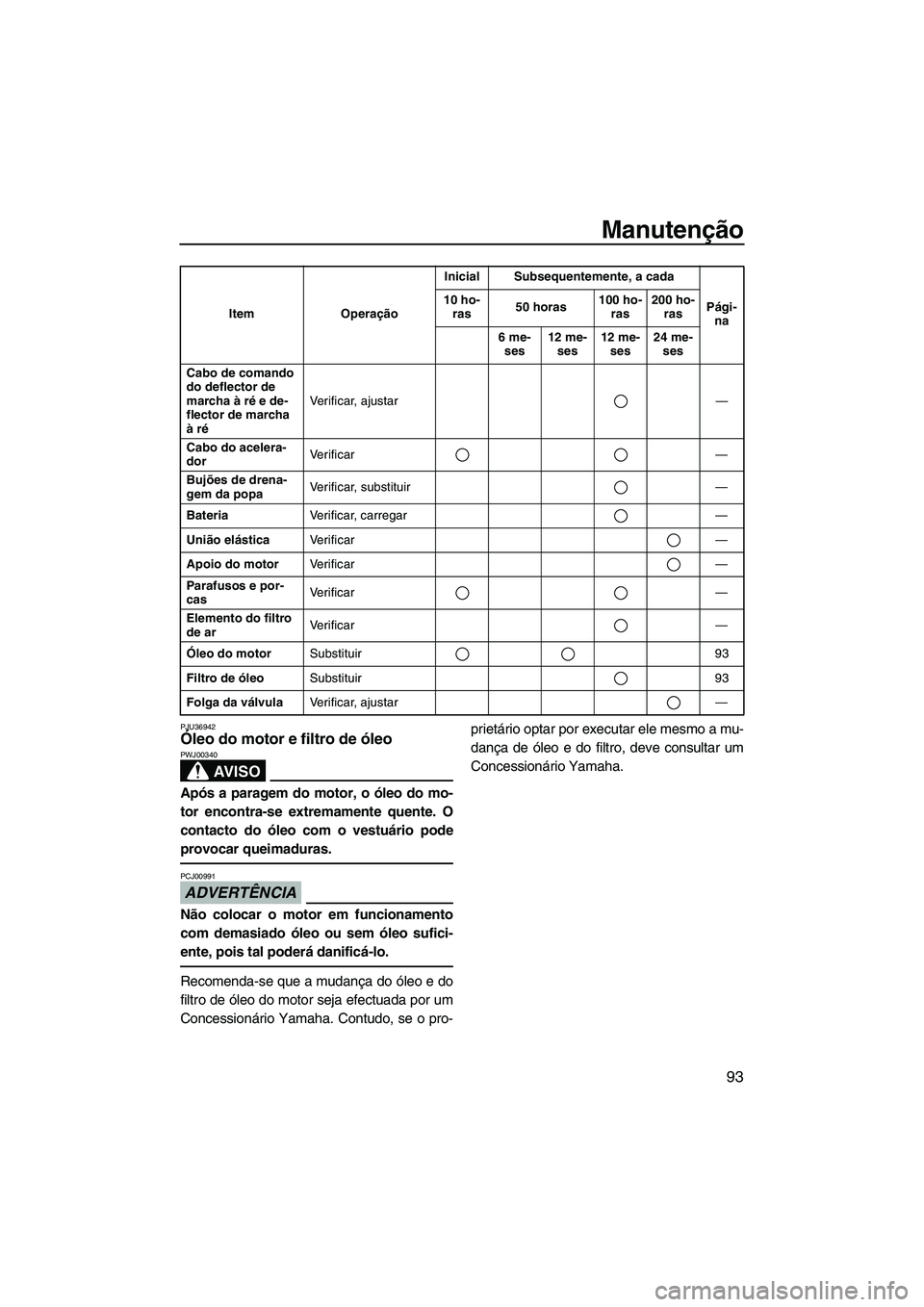

YAMAHA FZS 2012  Manual de utilização (in Portuguese) Manutenção
93
PJU36942Óleo do motor e filtro de óleo
AV I S O
PWJ00340
Após a paragem do motor, o óleo do mo-
tor encontra-se extremamente quente. O
contacto do óleo com o vestuário pode
prov

Page 100 of 116

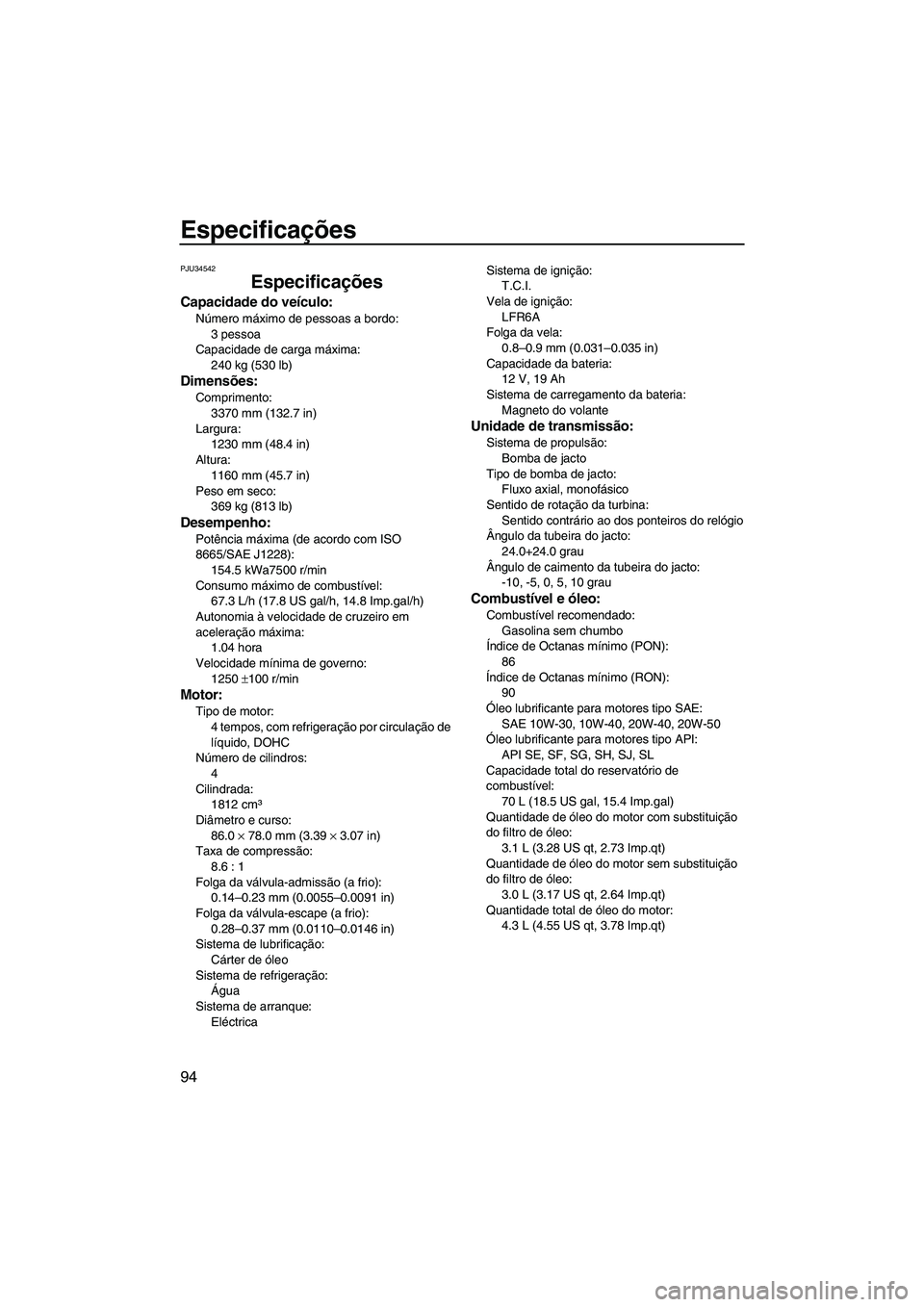

YAMAHA FZS 2012  Manual de utilização (in Portuguese) Especificações
94
PJU34542
Especificações
Capacidade do veículo:
Número máximo de pessoas a bordo:
3 pessoa
Capacidade de carga máxima:
240 kg (530 lb)
Dimensões:
Comprimento:
3370 mm (132.7

Page 101 of 116

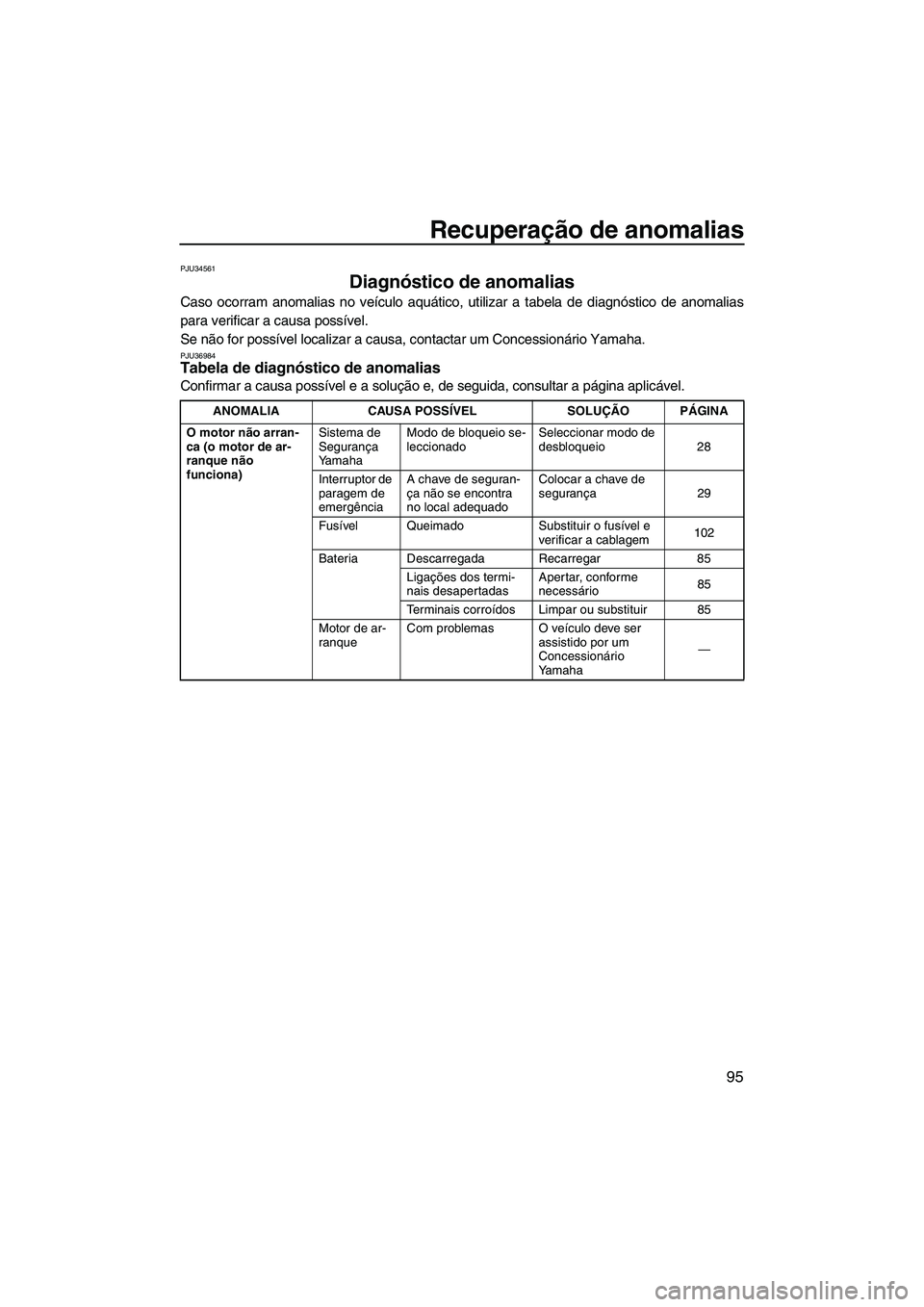

YAMAHA FZS 2012  Manual de utilização (in Portuguese) Recuperação de anomalias
95
PJU34561
Diagnóstico de anomalias
Caso ocorram anomalias no veículo aquático, utilizar a tabela de diagnóstico de anomalias
para verificar a causa possível.
Se não

Page 102 of 116

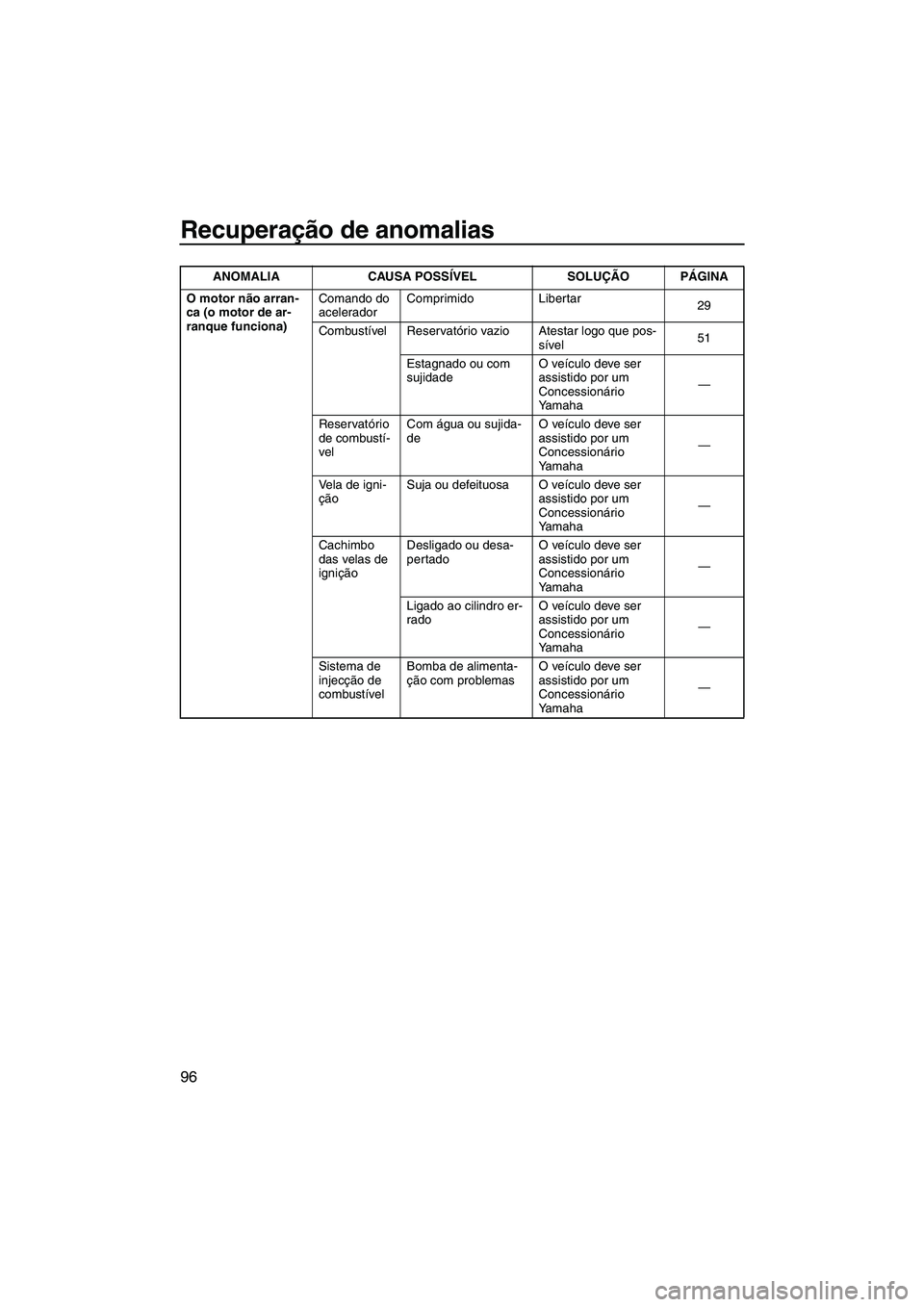

YAMAHA FZS 2012  Manual de utilização (in Portuguese) Recuperação de anomalias
96
O motor não arran-
ca (o motor de ar-
ranque funciona)Comando do
aceleradorComprimido Libertar
29
Combustível Reservatório vazio Atestar logo que pos-
sível51
Estagn

Page 103 of 116

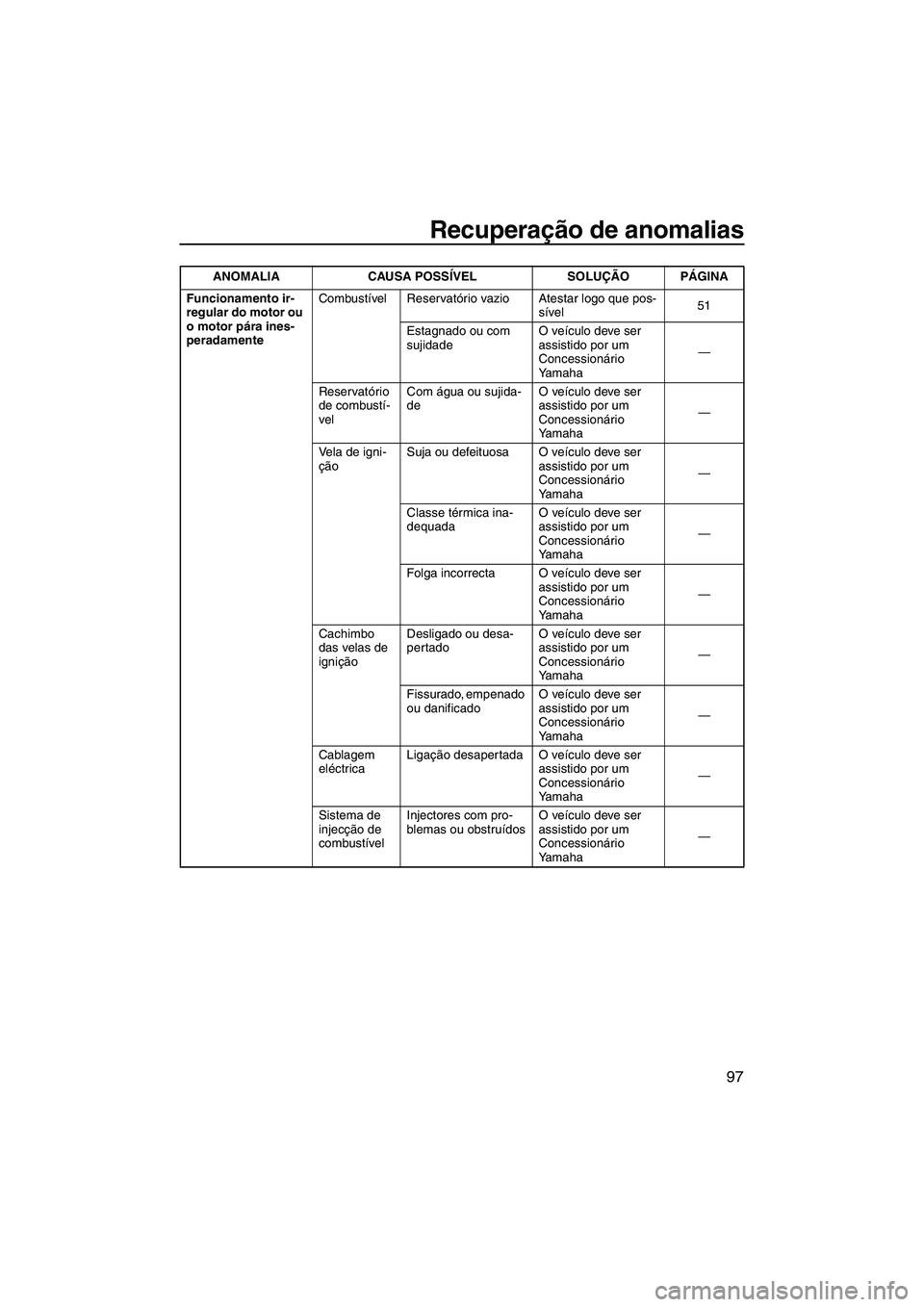

YAMAHA FZS 2012  Manual de utilização (in Portuguese) Recuperação de anomalias
97
Funcionamento ir-
regular do motor ou
o motor pára ines-
peradamenteCombustível Reservatório vazio Atestar logo que pos-
sível51
Estagnado ou com
sujidadeO veículo

Page 104 of 116

YAMAHA FZS 2012  Manual de utilização (in Portuguese) Recuperação de anomalias
98
Luz avisadora ou in-
dicador pisca ou
acende-seNível de com-
bustívelReservatório vazio Atestar logo que pos-
sível51
Aviso da
pressão do
óleoA pressão do óleo
