Funcionamento do equipamento
43
cair, o que pode resultar em ferimentos
graves.
[PWJ01211]
ADVERTÊNCIA
PCJ00742
Utilizar o degrau de embarque apenas
para embarcar no veículo aquático estan-
do na água. Não utilizar o degrau de em-
barque para qualquer outra finalidade.
Poderá danificar o veículo aquático.
PJU34872Olhal da proa
O olhal da proa é utilizado para prender uma
corda ao veículo para transportar, atracar ou
rebocar o veículo em caso de emergência.(Ver as informações sobre o reboque do veí-
culo aquático na página 101.)
PJU34881Olhais da popa
Os olhais da popa são utilizados para prender
uma corda ao veículo para o transportar ou
atracar.
PJU35146Compartimentos de armazenamento
Este veículo aquático está equipado com os
compartimentos de armazenamento que se
seguem.
Apenas o compartimento de armazenamento
estanque bem fechado é à prova de água. Se
forem transportados objectos deterioráveis
pela acção da água, guardá-los num saco es-
tanque.
Antes da utilização do veículo, verificar se to-
dos os compartimentos de armazenamento
se encontram bem fechados.
1Degrau de embarque
1
1Olhal da proa
1Olhal da popa
1
1
UF2R73P0.book Page 43 Wednesday, June 29, 2011 2:45 PM

Funcionamento do equipamento
44

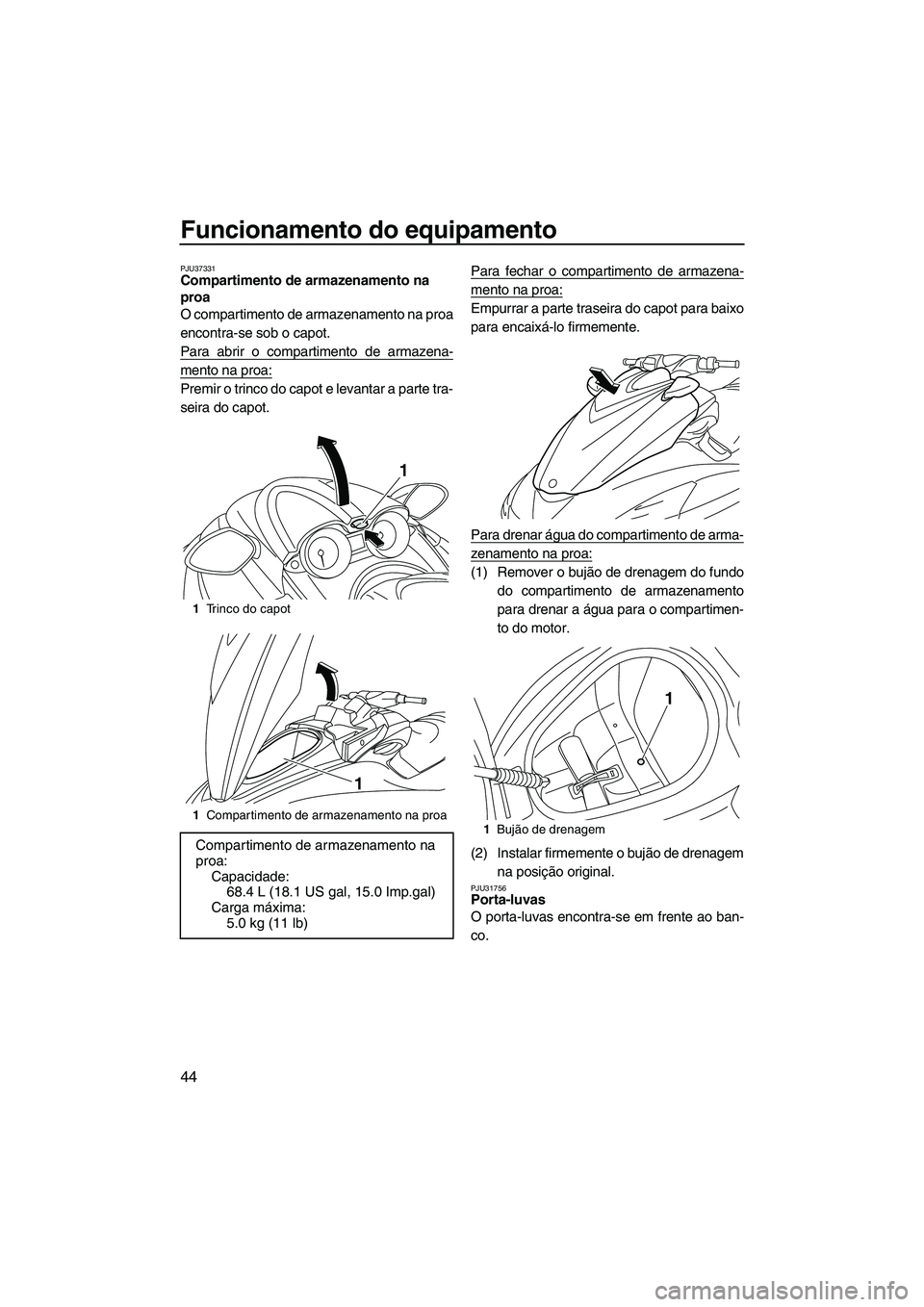

PJU37331Compartimento de armazenamento na
proa
O compartimento de armazenamento na proa
encontra-se sob o capot.
Para abrir o compartimento de armazena-
mento na proa:
Premir o trinco do capot e levantar a parte tra-
seira do capot.Para fechar o compartimento de armazena-
mento na proa:
Empurrar a parte traseira do capot para baixo
para encaixá-lo firmemente.
Para drenar água do compartimento de arma-
zenamento na proa:
(1) Remover o bujão de drenagem do fundo
do compartimento de armazenamento
para drenar a água para o compartimen-
to do motor.
(2) Instalar firmemente o bujão de drenagem
na posição original.
PJU31756Porta-luvas
O porta-luvas encontra-se em frente ao ban-
co.
1Trinco do capot
1Compartimento de armazenamento na proa
Compartimento de armazenamento na
proa:
Capacidade:
68.4 L (18.1 US gal, 15.0 Imp.gal)
Carga máxima:
5.0 kg (11 lb)
1
1
1Bujão de drenagem
1
UF2R73P0.book Page 44 Wednesday, June 29, 2011 2:45 PM

Funcionamento do equipamento
45
Para abrir o porta-luvas:
Deslizar o trinco do porta-luvas na direcção
do operador e, depois, levantar a tampa.Para fechar o porta-luvas:Pressionar a tampa para baixo para a encai-
xar firmemente.
Para drenar água do porta-luvas:
(1) Retirar o suporte para bebidas.
(2) Remover o bujão de drenagem do fundo
do porta-luvas para drenar a água.
(3) Instalar firmemente o bujão de drenagem
na posição original.
1Trinco do porta-luvas
1Po r ta -l u va s
Por ta-luvas:
Capacidade:
3.5 L (0.9 US gal, 0.8 Imp.gal)
Carga máxima:
1.0 kg (2 lb)
1
1
1Suporte de bebidas
1Bujão de drenagem
1
1
UF2R73P0.book Page 45 Wednesday, June 29, 2011 2:45 PM

Funcionamento do equipamento
46
(4) Instalar firmemente o suporte para bebi-
das na posição original.
PJU41420Suporte para bebidas
O suporte para bebidas encontra-se no porta-
luvas. (Ver informações sobre o porta-luvas
na página 44.)
O suporte para bebidas é amovível.
Não colocar nenhum objecto no suporte para
bebidas durante a condução. Caso contrário,
os objectos poderão cair do suporte para be-
bidas.
PJU37233Compartimento de armazenamento estan-
que
O compartimento de armazenamento estan-
que encontra-se sob o banco traseiro.
O compartimento é estanque quando a tam-
pa está devidamente fechada.
O compartimento de armazenamento estan-
que é amovível.
Para abrir o compartimento de armazena-
mento estanque:
(1) Remover o banco traseiro. (Ver os proce-
dimentos de remoção e instalação dos
bancos na página 41.)(2) Desapertar a tampa e removê-la.
Para fechar o compartimento de armazena-
mento estanque:
(1) Instalar com firmeza a tampa, apertando-
a completamente.
(2) Instalar firmemente o banco traseiro na
posição original.
1Suporte de bebidas
1
1Tampa do compartimento de armazena-
mento estanque
1Compartimento de armazenamento estan-
que
Compartimento de armazenamento es-
tanque:
Capacidade:
8.7 L (2.3 US gal, 1.9 Imp.gal)
Carga máxima:
3.0 kg (7 lb)
1
1
UF2R73P0.book Page 46 Wednesday, June 29, 2011 2:45 PM

Funcionamento do equipamento
47
PJU41282Suporte e cobertura do extintor de
incêndios
O suporte e a cobertura do extintor de incên-
dios encontram-se no compartimento de ar-
mazenamento na proa.
Utilização do suporte e da cobertura do extin-
tor de incêndios:
(1) Premir o trinco do capot e levantar a par-
te traseira do capot.
(2) Libertar a banda de fixação e remover a
cobertura do extintor de incêndios.
(3) Colocar o extintor de incêndios no supor-
te e, em seguida, colocar a cobertura so-
bre o extintor de incêndios.
(4) Apertar firmemente a cobertura e o extin-
tor de incêndios utilizando a banda de fi-
xação.(5) Empurrar a parte traseira do capot para
baixo para encaixá-lo firmemente. Verifi-
car se o capot se encontra bem fechado
antes de utilizar o veículo.
1Trinco do capot
1Banda de fixação
2Suporte e cobertura do extintor de incêndi-
os
1
12
UF2R73P0.book Page 47 Wednesday, June 29, 2011 2:45 PM

Requisitos de operação e manuseamento
48
PJU31822
Requisitos de combustível PJU41291Combustível
AV I S O
PWJ00282

A gasolina e os vapores de gasolina são
altamente inflamáveis. Seguir estas ins-
truções para evitar incêndios e explo-
sões e reduzir o risco de ferimentos
durante o reabastecimento.

A gasolina é tóxica e pode provocar feri-
mentos ou a morte. Manusear a gasolina
com cuidado. Nunca puxar a gasolina
por um tubo com a boca. No caso de al-
guém engolir gasolina, inalar uma gran-
de quantidade de vapor de gasolina ou
esta entrar em contacto com os olhos,
consultar imediatamente um médico. No
caso de derramamento de gasolina so-
bre a pele, lavar com água e sabão. No
caso de derramamento de gasolina so-
bre a roupa, mudar de roupa.
ADVERTÊNCIA
PCJ00321

Não utilizar gasolina com chumbo. A ga-
solina com chumbo pode danificar gra-
vemente o motor.

Evitar a entrada de água e de contami-
nantes no reservatório de combustível.
A contaminação do combustível pode
comprometer o desempenho e danificar
o motor. Utilizar apenas gasolina de
destilação recente que tenha sido arma-
zenada em recipientes limpos.
Gasolina composta
Existem dois tipos de gasolina composta:
uma com etanol e outra com metanol.
Pode utilizar-se gasolina composta com eta-
nol se o conteúdo de etanol não exceder os
10% e se o combustível possuir o índice de
octanas mínimo. O E-85 é uma mistura de
combustível com 85% de etanol e, por conse-
guinte, não deve ser utilizado neste veículo
aquático. Todas as misturas de etanol com
mais de 10% de etanol podem provocar da-
nos no sistema de alimentação ou problemas
de desempenho do motor.
A Yamaha não recomenda a utilização de ga-
solina composta com metanol, pois esta pode
provocar danos no sistema de alimentação
ou problemas de desempenho do motor.
Para encher o reservatório de combustível:
(1) Desligar o motor antes do reabasteci-
mento de combustível. Não permanecer
nem sentar no veículo. Durante o reabas-
tecimento, nunca fumar nem estar na
proximidade de faíscas, chamas nuas ou
outras fontes de ignição.
(2) Colocar o veículo numa área bem venti-
lada e na posição horizontal.
(3) Remover os bancos e verificar o nível de
combustível. (Ver os procedimentos de
remoção e instalação dos bancos na pá-
gina 41.) Combustível recomendado:
Gasolina sem chumbo com um índice
de octanas mínimo de
86
Índice de Octanas (PON) = (R +
M)/2
90 Índice de Octanas (RON)
UF2R73P0.book Page 48 Wednesday, June 29, 2011 2:45 PM

Requisitos de operação e manuseamento
49
(4) Premir o trinco do capot e levantar a par-
te traseira do capot.
(5) Desapertar o tampão do combustível e
removê-lo.
(6) Adicionar lentamente combustível ao re-
servatório de combustível.(7) Interromper o enchimento quando o nível
de combustível atingir uma distância de
aproximadamente 50 mm (2 in) do topo
do reservatório de combustível. Não en-
cher demasiado o reservatório de com-
bustível. O combustível expande quando
aquece, pelo que o calor do motor ou do
sol pode provocar o derramamento de
combustível para fora do reservatório.
Não deixar o veículo com o reservatório
de combustível exposto à luz solar direc-
ta.
(8) Limpar imediatamente qualquer combus-
tível derramado com um pano seco.
1Trinco do capot
1Ta m pão do combustível
1
1
Capacidade do reservatório de combus-
tível:
70 L (18.5 US gal, 15.4 Imp.gal)
1Aproximadamente 50 mm (2 in) do topo do
reservatório de combustível
1
UF2R73P0.book Page 49 Wednesday, June 29, 2011 2:45 PM

Requisitos de operação e manuseamento
50
(9) Instalar o tampão do combustível com fir-
meza, apertando-o até se ouvir um esta-
lido.
(10) Empurrar a parte traseira do capot para
baixo para encaixá-lo firmemente. Verifi-
car se o tampão do combustível e o capot
se encontram bem fechados antes de uti-
lizar o veículo.
(11) Instalar firmemente os bancos nas res-
pectivas posições originais.PJU40290
Requisitos do óleo do motor PJU41510Óleo do motor
ADVERTÊNCIA
PCJ00281
Utilizar unicamente óleo para motores a 4
tempos. A utilização de óleo para motores
a 2 tempos pode danificar seriamente o
motor.
Verificação do nível do óleo do motor
AV I S O
PWJ00340
Após a paragem do motor, o óleo do mo-
tor encontra-se extremamente quente. O
contacto do óleo com o vestuário pode
provocar queimaduras.
ADVERTÊNCIA
PCJ01001
Certificar-se de que não entram detritos
nem água no orifício de enchimento de
óleo. Os detritos e água no óleo do motor
poderão causar danos graves no motor.
Para verificar o nível do óleo do motor:
(1) Colocar o veículo aquático em terra, em
posição perfeitamente nivelada e com o
motor desligado. Se o motor tiver estado
em funcionamento, aguardar 5 minutos
ou mais, para permitir que o óleo do mo-
tor assente antes da verificação do nível
do mesmo.
(2) Remover os bancos. (Ver os procedi-
mentos de remoção e instalação dos
bancos na página 41.)
Tipo de óleo de motor recomendado:
SAE 10W-30, 10W-40, 20W-40, 20W-
50
Grau do óleo de motor recomendado:
API SE, SF, SG, SH, SJ, SL
UF2R73P0.book Page 50 Wednesday, June 29, 2011 2:45 PM
