Περιγραφή
26
12
678 9 5
3411101213 14 15 1716
18 19 20 21
222324
1Ενσωματωμένη υδατοστεγής σκευοθήκη
(σελίδα 60)
2Διακόπτης εκκίνησης (σελίδα 30)
3Διακόπτης ασφαλείας του κινητήρα (σελίδα 30)
4Ασφάλεια (σελίδα 30)
5Τηλεχειριστήριο (σελίδα 28)
6Μοχλός ασφάλισης επιλογέα Q.S.T.S. (σελίδα
36)
7Επιλογέας Q.S.T.S. (σελίδα 36)
8Διακόπτης σταματήματος κινητήρα (σελίδα 30)
9Κορδόνι ασφαλείας του κινητήρα (αναδέτης)
(σελίδα 30)
10Κουμπί “VOLT/HOUR” (Volt/Ώρες) (σελίδα
43)
11Κουμπί “SPEED/RPM”(Ταχύτητα -
Στροφές/λεπτό) (σελίδα 43)
12Κουμπί “MODE/RESET”
(Λειτουργία/
Επαναφορά) (FX Cruiser SHO)
(σελίδα 43)
13Κουμπί “START/STOP”(Εκκίνηση/Διακοπή)
(FX Cruiser SHO) (σελίδα 43)
14Διακόπτης ανεβάσματος (σελίδα 40)
15Διακόπτης κατεβάσματος (σελίδα 40)16Χειρόγκαζο (σελίδα 31)
17Τα μ π λ ό πολλαπλών λειτουργιών (σελίδα 43)
18Θήκη μικροαντικειμένων (σελίδα 57)
19Αφαιρούμενη ποτηροθήκη (σελίδα 59)
20Μοχλός ρύθμισης κλίσης (σελίδα 32)
21Μοχλός αλλαγής πορείας (σελίδα 35)
22Διακόπτης “NO-WAKE MODE” (σελίδα 39)
23Διακόπτης “SET” (σελίδα 40)
24Ενσωματωμένη ποτηροθήκη (σελίδα 59)
UF2S70R0.book Page 26 Thursday, December 8, 2011 11:09 AM

Λειτουργία οργάνων
43
RJU42240
Ταμπλό πολλαπλών λειτουργιών
Στο ταμπλό πολλαπλών λειτουργιών
απεικονίζονται διάφορες πληροφορίες του
υδροσκάφους.
Έναρξη λειτουργίας ταμπλό πολλαπλών
λειτουργιών
Όταν ενεργοποιηθεί το ταμπλό πολλαπλών
λειτουργιών, το αναλογικό
ταχύμετρο/στροφόμετρο εκτελεί μία σάρωση και
όλα τα τμήματα της οθόνης και οι ενδεικτικές
λυχνίες ανάβουν. Μετά 2 δευτερόλεπτα, ηενδεικτική λυχνία “WARNING” και οι
προειδοποιητικές λυχνίες στην οθόνη
πληροφοριών σβήνουν και, στη συνέχεια, το
ταμπλό αρχίζει
να λειτουργεί κανονικά.
ΣΗMΕΙΩΣΗ:
Η ενδεικτική λυχνία “UNLOCK” σβήνει όταν
πάρει μπροστά ο κινητήρας.
Κατάσταση αναμονής ταμπλό πολλαπλών
λειτουργιών
Αν το ταμπλό πολλαπλών λειτουργιών δεν λάβει
κανένα σήμα λειτουργίας εντός 25 δευτερολέπτων
από το σβήσιμο του κινητήρα, απενεργοποιείται
και μεταβαίνει σε κατάσταση αναμονής. Όταν ο
κινητήρας ξαναπάρει μπροστά, οι ενδείξεις
επανέρχονται στην κατάσταση που βρίσκονταν
πριν απενεργοποιηθεί το ταμπλό και, στη
συνέχεια, το ταμπλό αρχίζει να λειτουργεί
κανονικά.
RJU42330Αναλογικό ταχύμετρο/στροφόμετρο
Το αναλογικό ταχύμετρο/στροφόμετρο διαθέτει
μια λειτουργία ταχύμετρου και μια λειτουργία
στροφόμετρου. Ο μετρητής αυτός μπορεί να
χρησιμοποιηθεί ως ταχύμετρο ή ως στροφόμετρο.
ΣΗMΕΙΩΣΗ:
Το αναλογικό στροφόμετρο επιλέχθηκε στο
εργοστάσιο της Yamaha.
Αναλογικό στροφόμετρο
Το αναλογικό στροφόμετρο δείχνει τις στροφές
του κινητήρα.

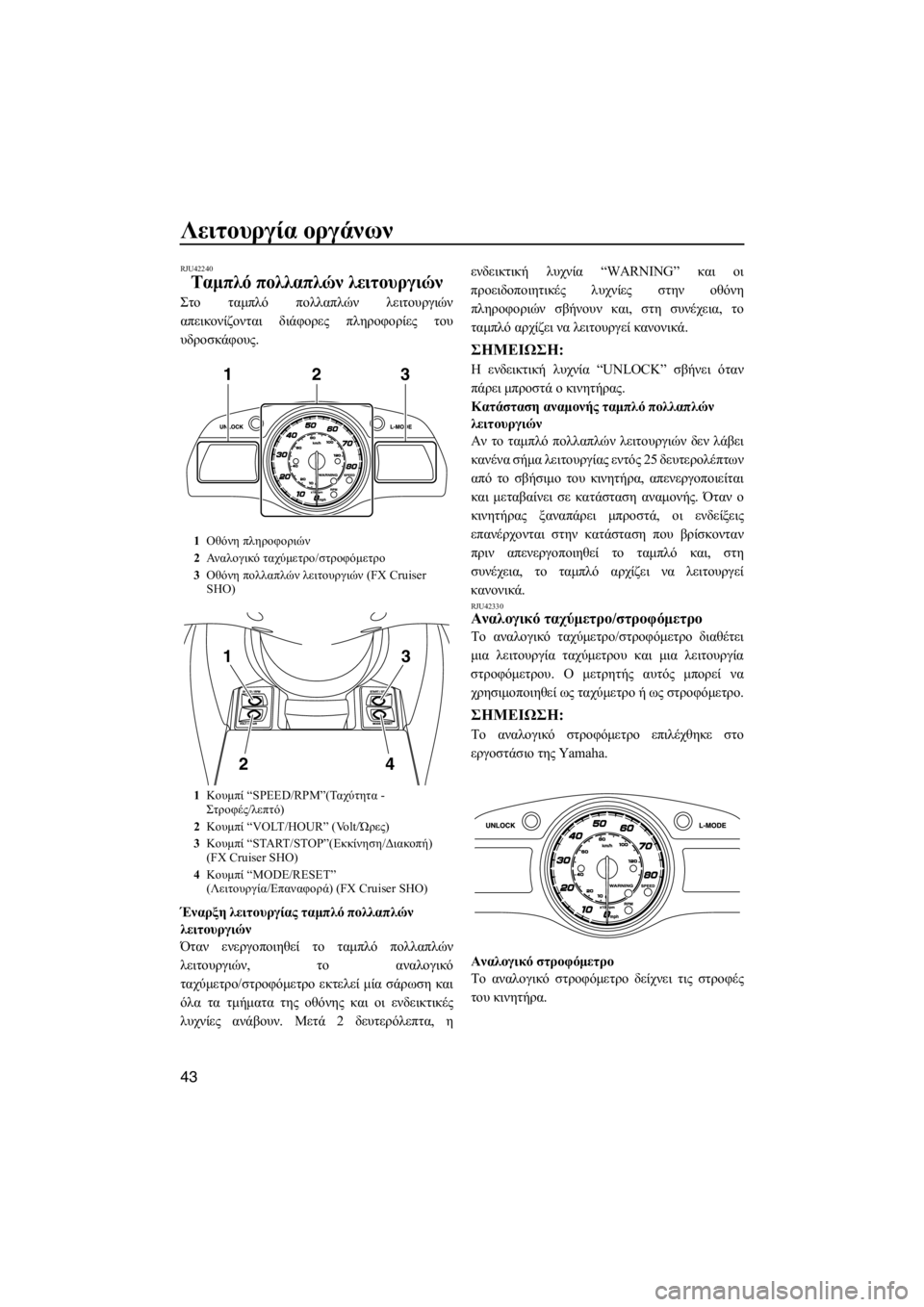

1Οθόνη πληροφοριών
2Αναλογικό ταχύμετρο/στροφόμετρο
3Οθόνη πολλαπλών λειτουργιών (FX Cruiser
SHO)
1Κουμπί “SPEED/RPM”(Ταχύτητα -
Στροφές/λεπτό)
2Κουμπί “VOLT/HOUR” (Volt/Ώρες)
3Κουμπί “START/STOP”(Εκκίνηση/Διακοπή)
(FX Cruiser SHO)
4Κουμπί “MODE/RESET”
(Λειτουργία/Επαναφορά) (FX Cruiser SHO)
312
3
4
1
2
UF2S70R0.book Page 43 Thursday, December 8, 2011 11:09 AM

Λειτουργία οργάνων
46
ΣΗMΕΙΩΣΗ:
FX Cruiser SHO: Η εναλλαγή μεταξύ των
μονάδων ένδειξης μπορεί να γίνει και με το
ταυτόχρονο πάτημα των κουμπιών
“START/STOP”(Εκκίνηση/Διακοπή) και
“MODE/RESET” (Λειτουργία/Επαναφορά) για
τουλάχιστον 8 δευτερόλεπτα.
RJU42260Μετρητής ωρών λειτουργίας/βολτόμετρο
Ο μετρητής ωρών λειτουργίας/βολτόμετρο
διαθέτει μια λειτουργία μέτρησης ωρών και μια
λειτουργία βολτόμετρου. Ο μετρητής αυτός
μπορεί να χρησιμοποιηθεί ως μετρητής ωρών
λειτουργίας ή ως βολτόμετρο.
ΣΗMΕΙΩΣΗ:
Ο μετρητής ωρών λειτουργίας επιλέχθηκε στο
εργοστάσιο της Yamaha.Μετρητής ωρών λειτουργίας
Ο μετρητής ωρών λειτουργίας δείχνει το συνολικό
αριθμό ωρών που λειτούργησε ο κινητήρας από
την αγορά του υδροσκάφους.
ΣΗMΕΙΩΣΗ:
Ο αριθμός των ωρών που έχουν παρέλθει δεν
χάνεται ακόμα κι αν αποσυνδεθούν οι πόλοι της
μπαταρίας.
Για να μεταβείτε από το βολτόμετρο στο μετρητή
ωρών λειτουργίας:
Πατήστε το κουμπί “VOLT/HOUR” (Volt/Ώρες)
για τουλάχιστον 1 δευτερόλεπτο, αφότου
ενεργοποιηθεί το ταμπλό πολλαπλών λειτουργιών
για τουλάχιστον 10 δευτερόλεπτα. Η οθόνη
μεταβαίνει από το βολτόμετρο στο μετρητή ωρών
λειτουργίας.
Βολτόμετρο
Το βολτόμετρο εμφανίζει την τάση της μπαταρίας.
Όταν η τάση της μπαταρίας είναι κανονική, το
βολτόμετρο δείχνει περίπου 12 Volt.
Αν η τάση της μπαταρίας μειωθεί σημαντικά,
εμφανίζεται “LO” στο
βολτόμετρο. Αν η τάση της
μπαταρίας αυξηθεί σημαντικά, εμφανίζεται “HI”.
Αν εμφανίζεται “LO” ή “HI”, επιστρέψτε αμέσως
στην ακτή και απευθυνθείτε σε έναν αντιπρόσωπο
της Yamaha για σέρβις του υδροσκάφους.

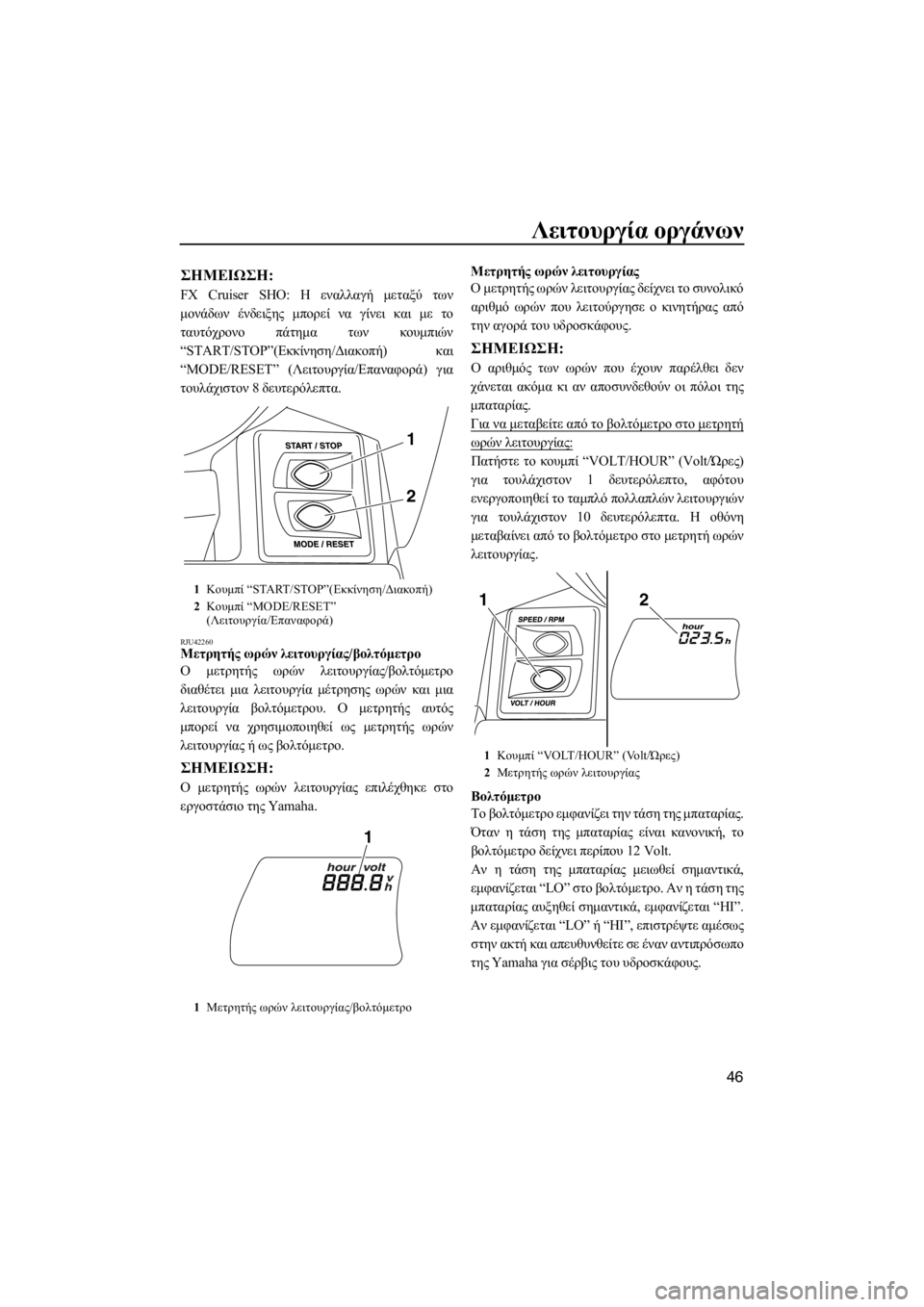

1Κουμπί “START/STOP”(Εκκίνηση/Διακοπή)
2Κουμπί “MODE/RESET”
(Λειτουργία/Επαναφορά)
1Μετρητής ωρών λειτουργίας/βολτόμετρο
1
2
1
1Κουμπί “VOLT/HOUR” (Volt/Ώρες)
2Μετρητής ωρών λειτουργίας
21
UF2S70R0.book Page 46 Thursday, December 8, 2011 11:09 AM

Λειτουργία οργάνων
52
Θερμοκρασία αέρα
Η ένδειξη αυτή δείχνει τη θερμοκρασία του
περιβάλλοντος αέρα “E TEMP” (Environmental
Temperature - θερμοκρασία περιβάλλοντος).
Λειτουργία μέσης ταχύτητας/μετρητή
ταξιδιού/χρονομετρητή ταξιδιού
Η μέση ταχύτητα, η διανυθείσα απόσταση και η
διάρκεια του ταξιδιού καταγράφονται μόλις
πατηθεί το κουμπί “START/STOP”
(Εκκίνηση/Διακοπή) για να ξεκινήσουν οι
μετρήσεις, όποια και αν είναι η απεικονιζόμενη
ένδειξη.
ΣΗMΕΙΩΣΗ:
Οι μετρήσεις πραγματοποιούνται μόνο όταν
λειτουργεί ο κινητήρας.
Οι μετρήσεις δεν αποθηκεύονται αν ο κινητήρας
έχει σβήσει. Οι μετρήσεις μηδενίζονται αυτόματα
όταν οι ενδείξεις σβήσουν 25 δευτερόλεπτα μετά
το σβήσιμο του κινητήρα.Για να ξεκινήσουν οι μετρήσεις:
Πατήστε το κουμπί “START/STOP”
(Εκκίνηση/Διακοπή) για λιγότερο από 1
δευτερόλεπτο. Ο βομβητής ηχεί μια φορά και οι
μετρήσεις ξεκινούν.
Για να σταματήσουν οι μετρήσεις:
Πατήστε το κουμπί “START/STOP”
(Εκκίνηση/Διακοπή) για λιγότερο από 1
δευτερόλεπτο ενόσω καταγράφονται οι μετρήσεις.
Ο βομβητής ηχεί μια φορά και οι μετρήσεις
σταματούν.
Για να ξεκινήσουν ξανά οι μετρήσεις:
Πατήστε το κουμπί “START/STOP”
(Εκκίνηση/Διακοπή) για λιγότερο από 1
δευτερόλεπτο ενώ έχουν σταματήσει οι μετρήσεις.
Ο βομβητής ηχεί μια φορά και οι μετρήσεις
ξεκινούν ξανά.
Για να μηδενιστούν οι μετρήσεις:
Πατήστε το κουμπί “MODE/RESET”
(Λειτουργία/Επαναφορά) για τουλάχιστον 2
δευτερόλεπτα ενώ έχουν σταματήσει οι
μετρήσεις. Ο βομβητής ηχεί δύο φορές και οι
μετρήσεις μηδενίζονται.

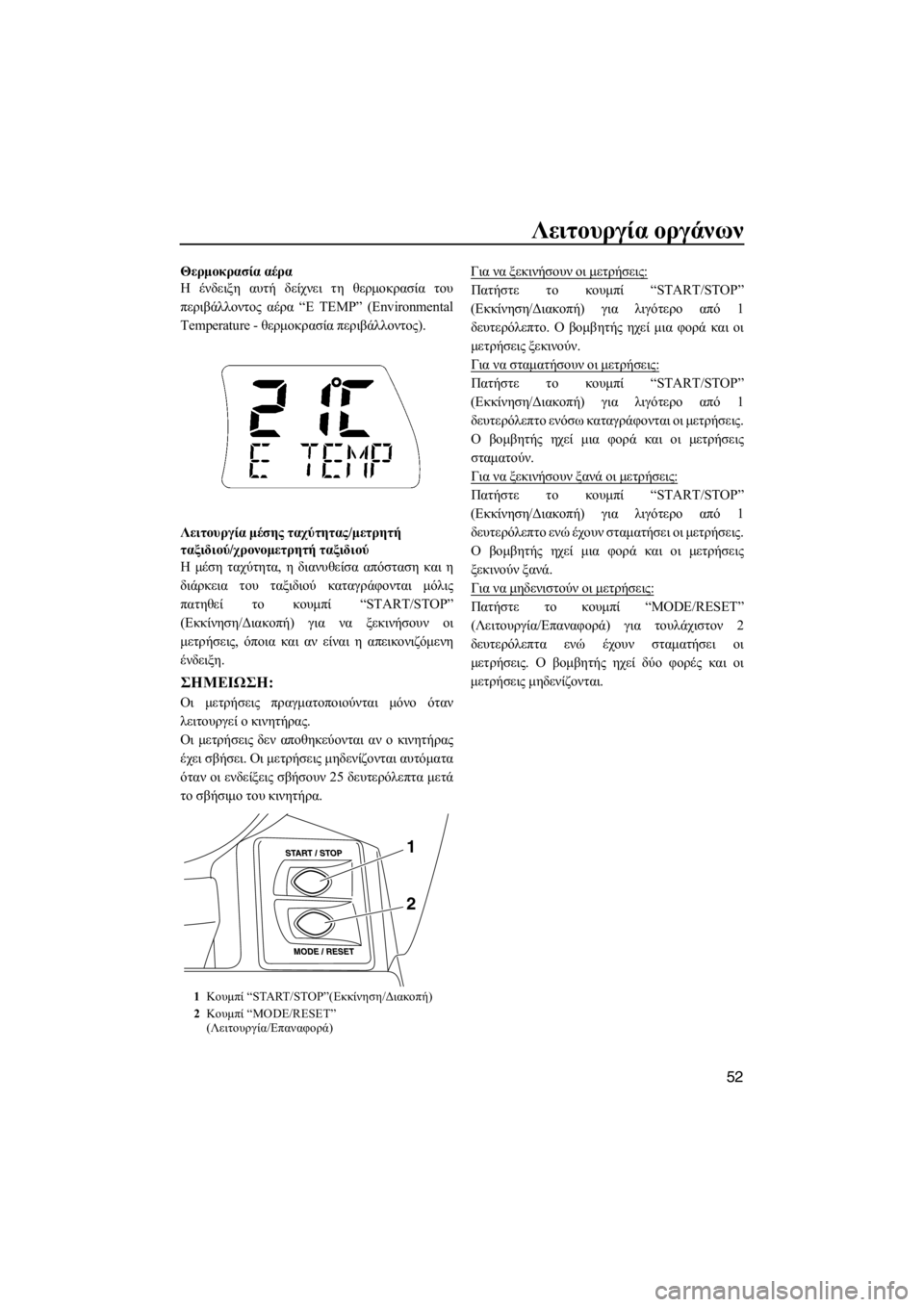

1Κουμπί “START/STOP”(Εκκίνηση/Διακοπή)
2Κουμπί “MODE/RESET”
(Λειτουργία/Επαναφορά)
1
2
