2012 YAMAHA FX HO CRUISER Manual de utilização (in Portuguese)

Informações de segurança
17
PJU42411
Características do veículo
●O governo do veículo na água é efectuado
através do impulso do jacto. A libertação
completa do comando do acelerador pro-
duz apenas o impulso mínimo. A velocida-
des superiores à velocidade mínima de
governo, a capacidade de governo sem
aceleração do motor diminui rapidamente.
Este modelo está equipado com o Sistema
de Gestão do Motor Yamaha (YEMS) que
inclui um sistema de direcção sem acelera-
ção (OTS). Este accionar-se-á a velocida-
des de passo caso se tente o governo do
veículo depois de se libertar o comando do
acelerador. O sistema OTS ajuda a efectu-
ar viragens através do fornecimento conti-
nuado de algum impulso enquanto o
veículo desacelera, sendo possível virar
mais rapidamente se se acelerar ao mes-
mo tempo que se vira o guiador.
O sistema OTS não funciona a velocidades
abaixo da velocidade de passo ou com o
motor desligado. Logo que o motor reduz
de velocidade, o veículo deixa de virar em
resposta às acções do guiador, até o acele-
rador ser novamente accionado ou até se
atingir a velocidade mínima de governo.
Praticar a execução de viragens numa
zona livre de obstáculos, até se obter uma
boa sensação desta manobra.
●Este veículo aquático é propulsionado por
um jacto de água. A bomba de jacto está di-
rectamente ligada ao motor. Isto significa
que o impulso do jacto produzirá algum mo-
vimento sempre que o motor está em funci-
onamento e a alavanca do selector do
sentido de marcha está na posição de mar-
cha avante ou de marcha à ré. A posição de
ponto-morto equilibra o impulso avante ou
à ré para ajudar a impedir o movimento doveículo aquático nestas direcções, embora
possa haver algum movimento.
●Não utilizar a marcha à ré para reduzir a ve-
locidade ou parar o veículo; esta manobra
pode provocar a perda de controlo do veí-
culo, a ejecção dos ocupantes ou o seu im-
pacto com o guiador.
Estes efeitos podem aumentar o risco de
lesões nas costas/medula espinal (parali-
sia), lesões faciais e fractura das pernas,
tornozelos ou de outros ossos do corpo.
Pode ainda ser danificado o sistema de se-
lecção do sentido de marcha.
●Quando a deslocação se faz à velocidade
mínima de governo, a marcha à ré pode ser
utilizada para reduzir a velocidade ou parar
o veículo em manobras a baixa velocidade,
tal como durante a atracação do veículo.
Com o motor ao ralenti, seleccionar a mar-
cha à ré e aumentar gradualmente a veloci-
dade do motor. Verificar se existem
obstáculos ou pessoas atrás antes de se-
leccionar a marcha à ré.
●Manter uma distância segura da grelha de
admissão sempre que o motor esteja em
funcionamento. Os cabelos longos, o ves-
tuário solto ou as correias do colete de sal-
vação podem ficar aprisionados pelas
peças móveis, o que pode provocar lesões
corporais graves ou afogamento.
●Nunca introduzir quaisquer objectos na tu-
beira do jacto durante o funcionamento do
motor. O contacto com as peças rotativas
UF2T70P0.book Page 17 Tuesday, January 10, 2012 10:09 AM

Informações de segurança
18
da bomba de jacto pode provocar lesões
corporais graves ou mesmo a morte.
●Desligar o motor e remover a chave de se-
gurança do interruptor de paragem de
emergência antes da remoção de quais-
quer detritos ou algas, que se possam ter
acumulado em torno da tomada do jacto.
PJU30954
Esqui aquático
O veículo pode ser utilizado para esqui aquá-
tico caso a sua capacidade permita o trans-
porte do operador, de um observador virado
para a ré e do esquiador aquático, quando
este não se encontra a esquiar.
O veículo aquático deve também possuir um
cunho concebido para puxar cabos de rebo-
que de esquis; não fixar o cabo em nenhum
outro local.
É da responsabilidade do operador do veícu-
lo aquático estar alerta à segurança do esqui-
ador aquático e de terceiros. O operador deve
tomar conhecimento e cumprir todos os regu-
lamentos locais relativos a esqui aquático em
vigor para as águas onde irá utilizar o veículo.
O operador deve-se sentir à vontade a trans-
portar passageiros antes de tentar puxar um
esquiador.
Seguem-se algumas considerações impor-
tantes para a redução de riscos durante a
prática de esqui aquático.
●O esquiador deve usar um colete de salva-
ção homologado, preferencialmente de cor
viva, para que os operadores de embarca-
ções o possam avistar.
●O esquiador deve usar vestuário de protec-
ção. A entrada de água nos orifícios do cor-
po, devido a quedas na água, pode
provocar graves lesões internas. O fato de
1Grelha de admissão
2Tubeira do jacto
1Chave de segurança
2Interruptor de paragem de emergência
1
2
2
1
1Cunho
1
UF2T70P0.book Page 18 Tuesday, January 10, 2012 10:09 AM

Informações de segurança
19
banho normal não confere protecção ade-
quada contra a entrada de água no recto ou
na vagina. O esquiador deve usar calças
de fato de mergulho ou outro vestuário com
um grau de protecção equivalente.
●Deve haver a bordo uma segunda pessoa
como observador para vigiar o esquiador;
em alguns locais é obrigatório por lei. Deve
ser permitido ao esquiador indicar ao ope-
rador o controlo da velocidade e a direcção
por meio de sinais gestuais.
O observador deve sentar-se na traseira do
banco, com uma perna para cada lado e
segurando-se na pega manual, firmando os
pés no piso do espaço para os pés para
manter o equilíbrio, enquanto está voltado
para trás para observar os sinais gestuais e
a condição do esquiador.
●O controlo do veículo por parte do operador
durante o reboque de um esquiador aquáti-
co é afectado pela destreza do esquiador e
pelo estado da água e condições meteoro-
lógicas.
●Antes de se começar a puxar um esquia-
dor, o veículo aquático deve ser operado à
velocidade mínima possível, até que o veí-
culo esteja bem afastado do esquiador e o
cabo de reboque fique esticado. Certificar-
se de que o cabo de reboque não se en-
contra aprisionado em algum objecto.
Depois de se verificar que o esquiador está
pronto, que não há tráfego nem outros obs-
táculos, acelerar o suficiente para levantar
o esquiador da água.
●Efectuar as viragens suavemente e com
raios de curvatura longos. O veículo aquá-
tico pode efectuar viragens muito aperta-
das, que podem exceder as capacidades
do esquiador. Manter o esquiador a pelo
menos 50 m (164 ft), cerca de duas vezes
o comprimento de um cabo de esqui nor-
mal, de qualquer perigo potencial.
●Ter em atenção que a pega do cabo de re-
boque pode ser projectada contra o veículo
aquático quando o esquiador cai ou se não
tiver sido capaz de se levantar da água.
●O reboque de objectos pesados ou volumo-
sos que não os esquiadores, tal como outra
embarcação ou veículo aquático, pode ori-
ginar a perda de controlo da direcção e cri-
ar uma situação perigosa. Se for
necessário rebocar outra embarcação
numa situação de emergência, operar len-
tamente e com muito cuidado.1Pega manual
1Pega manual
1
UF2T70P0.book Page 19 Tuesday, January 10, 2012 10:09 AM

Informações de segurança
20
PJU30970
Regras de segurança na
navegação
Legalmente, este veículo aquático Yamaha é
considerado uma embarcação a motor. O ve-
ículo aquático deve ser operado em conformi-
dade com as regras e regulamentos
aplicáveis à via de navegação em que é utili-
zado.
PJU30991
Utilização responsável do
veículo
O prazer de utilização do veículo e o desfrutar
dos espaços naturais devem ser responsa-
velmente partilhados com os outros utilizado-
res. O prazer de desfrutar do veículo inclui
também a responsabilidade de tratar as ou-
tras pessoas, os terrenos, as águas, as plan-
tas e os animais com respeito e civismo.
Sempre que o operador utilizar o veículo, in-
dependentemente do seu local de utilização,
deve considerar-se sempre como um hóspe-
de das outras pessoas. Não esquecer que,
por exemplo, o ruído emitido pelo veículo
pode ser muito agradável para os ouvidos do
seu proprietário, mas apenas ruído desagra-
dável para os outros. E que a esteira de água
provocada pelo veículo pode produzir ondas
que os outros não apreciam.
Evitar a utilização do veículo junto de habita-
ções na linha da costa e áreas de nidificação
ou legalmente protegidas e manter uma dis-
tância respeitosa em relação a pescadores,
outras embarcações, banhistas e praias den-
samente ocupadas. Se a navegação nestas
zonas for inevitável, conduzir a baixa veloci-
dade e respeitar todas as regras de circula-
ção.
É necessário efectuar uma manutenção ade-
quada para garantir que os gases de escape
e os níveis de ruído do veículo aquático per-
manecem dentro dos limites determinados. O
operador é responsável pela realização da
manutenção recomendada neste manual do
proprietário/operador.
Não esquecer que a poluição pode ser nociva
para o ambiente. Não abastecer o veículo
com combustível ou óleo em locais em que o
risco de derrame possa prejudicar o meio am-
biente. Retirar o veículo da água e afastá-lo
UF2T70P0.book Page 20 Tuesday, January 10, 2012 10:09 AM

Informações de segurança
21
da linha da costa antes do abastecimento de
combustível. Eliminar a água e eventuais re-
síduos de combustível ou óleo do comparti-
mento do motor de acordo com os
regulamentos locais em vigor. Manter as zo-
nas circundantes aprazíveis para as pessoas
e a vida selvagem que partilham as vias de
navegação: não fazer lixo.
A utilização do veículo de forma responsável,
com respeito e civismo para com os outros,
ajuda também a preservar as vias de navega-
ção e a possibilidade de serem desfrutadas
para variadas actividades de lazer e recreio.
UF2T70P0.book Page 21 Tuesday, January 10, 2012 10:09 AM

Descrição
22
PJU40302
Glossário do veículo aquático
Velocidade mínima de governo
A “Velocidade mínima de governo” é a velocidade mais reduzida para manobras. O acelerador
é mantido no mínimo ou não é aplicado. O veículo aquático está bem dentro de água e não há
esteira.
Velocidade inferior à mínima de governo
A “Velocidade inferior à mínima de governo” é uma velocidade média. A proa do veículo está
ligeiramente acima da superfície da água, mas há deslocação do veículo na água. É produzida
esteira.
Velocidade de passo
A “Velocidade de passo” é uma velocidade mais rápida. O veículo fica mais nivelado e desliza
pela superfície da água. É produzida esteira.
Proa
Extremidade frontal do veículo.
Popa
Extremidade traseira do veículo.
Estibordo
Lado direito do veículo quando virado para a frente.
Bombordo
Lado esquerdo do veículo quando virado para a frente.
Água do porão
Água acumulada no compartimento do motor.
Sistema de Gestão do Motor Yamaha (YEMS)
O YEMS é um sistema de gestão computorizado integrado que controla e ajusta o ponto de
ignição, a injecção de combustível, o diagnóstico do motor e o sistema de direcção sem ace-
leração (OTS).
UF2T70P0.book Page 22 Tuesday, January 10, 2012 10:09 AM

Descrição
23
PJU31011

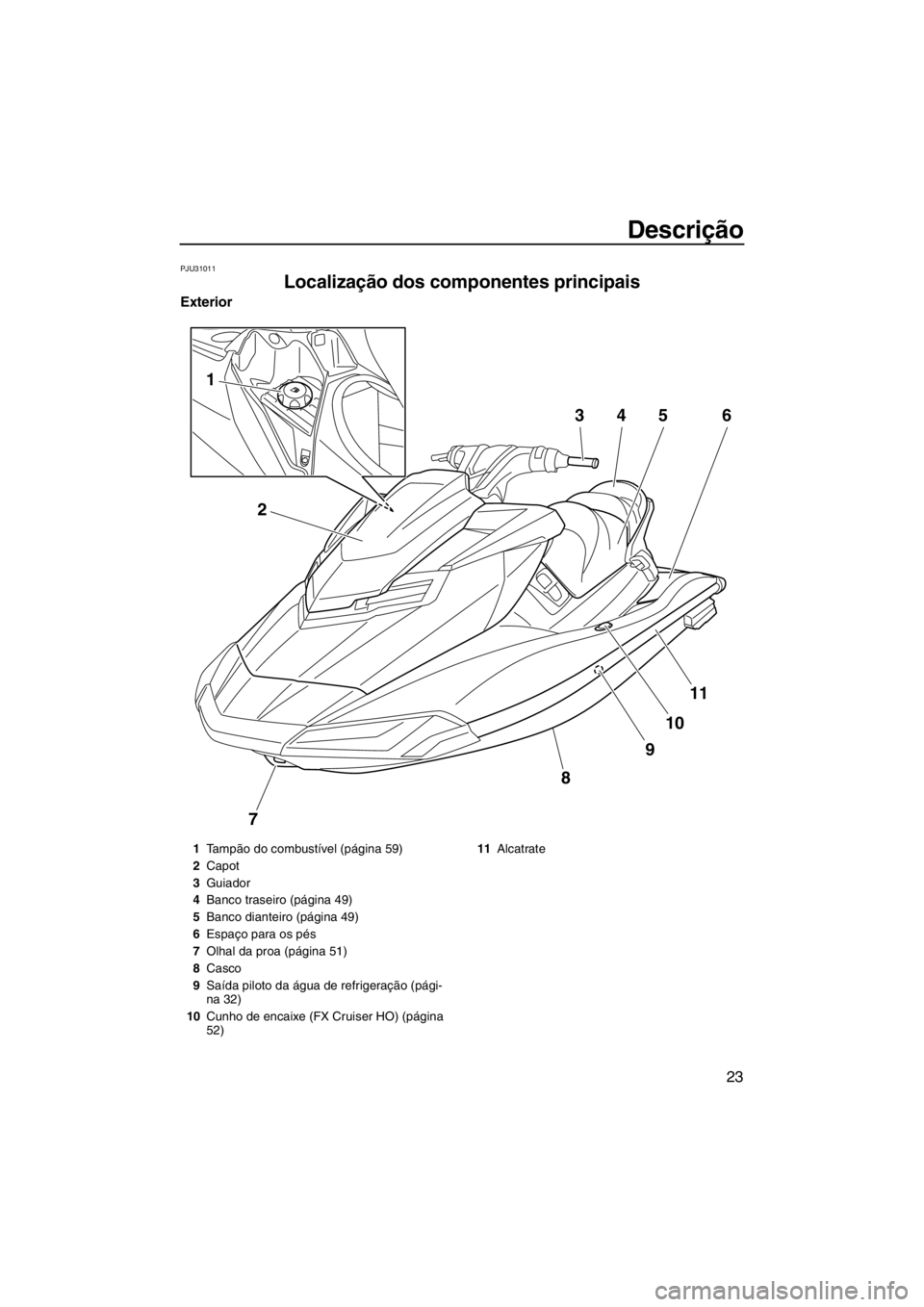

Localização dos componentes principais
Exterior
7
8
9
10
11
2
1
3456
1Tampão do combustível (página 59)
2Capot
3Guiador
4Banco traseiro (página 49)
5Banco dianteiro (página 49)
6Espaço para os pés
7Olhal da proa (página 51)
8Casco
9Saída piloto da água de refrigeração (pági-
na 32)
10Cunho de encaixe (FX Cruiser HO) (página
52)11Alcatrate
UF2T70P0.book Page 23 Tuesday, January 10, 2012 10:09 AM

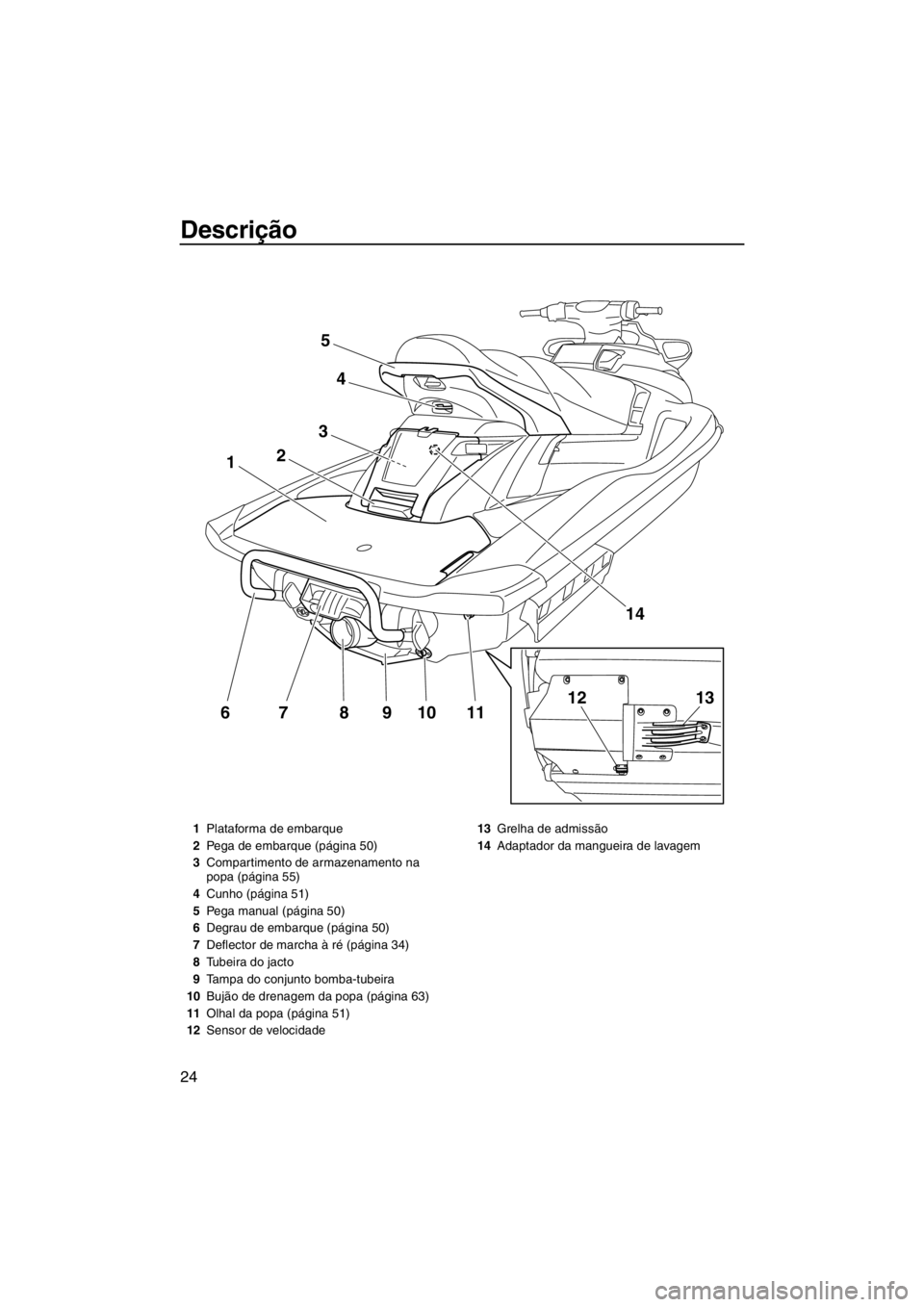

Descrição
24
11109876
1
3
2
4
5
14
1312
1Plataforma de embarque
2Pega de embarque (página 50)
3Compartimento de armazenamento na
popa (página 55)
4Cunho (página 51)
5Pega manual (página 50)
6Degrau de embarque (página 50)
7Deflector de marcha à ré (página 34)
8Tubeira do jacto
9Tampa do conjunto bomba-tubeira
10Bujão de drenagem da popa (página 63)
11Olhal da popa (página 51)
12Sensor de velocidade13Grelha de admissão
14Adaptador da mangueira de lavagem
UF2T70P0.book Page 24 Tuesday, January 10, 2012 10:09 AM
