2012 Seat Altea Freetrack stop start

279
Selbsthilfe

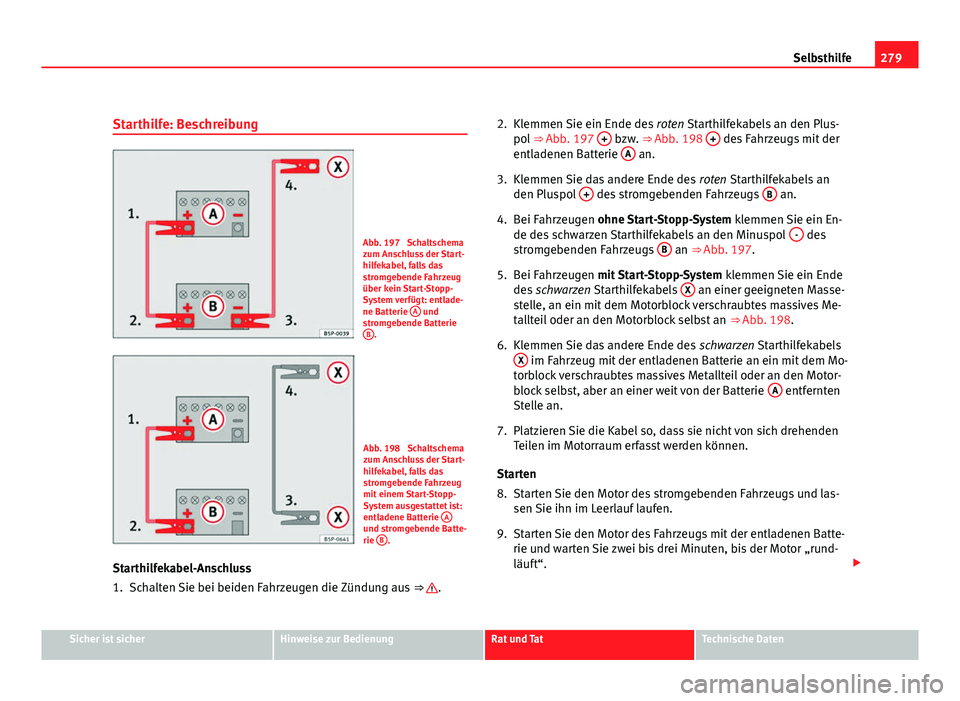

Starthilfe: Beschreibung
Abb. 197 Schaltschema
zum Anschluss der Start-
hilfekabel, falls das
stromgebende Fahrzeug
über kein Start-Stopp-
System verfügt: entlade-
ne Batterie A
und
stromgebende Batterie B
.
Abb. 198 Schaltschema
zum Anschluss der Start-
hilfekabel, falls das
stromgebende Fahrzeug
mit einem Start-Stopp-
System ausgestattet ist:
entladene Batterie A
und stromgebende Batte-
rie B.
Starthilfekabel-Anschluss
1. Schalten Sie bei beiden Fahrzeugen die Zündung aus ⇒ 
.2. Klemmen Sie ein Ende des
roten Starthilfekabels an den Plus-
pol ⇒ Abb. 197 +
bzw. ⇒ Abb. 198 + des Fahrzeugs mit der
entladenen Batterie A an.
3. Klemmen Sie das andere Ende des roten Starthilfekabels an
den Pluspol +
des stromgebenden Fahrzeugs B an.
4. Bei Fahrzeugen ohne Start-Stopp-System klemmen Sie ein En-
de des schwarzen Starthilfekabels an den Minuspol -
des
stromgebenden Fahrzeugs B an ⇒ Abb. 197.
5. Bei Fahrzeugen mit Start-Stopp-System klemmen Sie ein Ende
des schwarzen Starthilfekabels X
an einer geeigneten Masse-
stelle, an ein mit dem Motorblock verschraubtes massives Me-
tallteil oder an den Motorblock selbst an ⇒ Abb. 198.
6. Klemmen Sie das andere Ende des schwarzen Starthilfekabels
X
im Fahrzeug mit der entladenen Batterie an ein mit dem Mo-
torblock verschraubtes massives Metallteil oder an den Motor-
block selbst, aber an einer weit von der Batterie A
entfernten
Stelle an.
7. Platzieren Sie die Kabel so, dass sie nicht von sich drehenden Teilen im Motorraum erfasst werden können.
Starten
8. Starten Sie den Motor des stromgebenden Fahrzeugs und las- sen Sie ihn im Leerlauf laufen.
9. Starten Sie den Motor des Fahrzeugs mit der entladenen Batte- rie und warten Sie zwei bis drei Minuten, bis der Motor „rund-
läuft“. 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

291
Technische Daten
Dieselmotor 1,6l TDI CR 77 kW (105 PS) DPF mit/ohne Start&Stopp
Motordaten Leistung in kW (PS) bei U/min 77 (105)/ 4400
Max. Drehmoment in Nm bei U/min 250/ 1500 - 2500
Zylinderzahl/Hubraum in cm3
4/ 1598
Kraftstoff Mind. 51 CZ
Leistung
Höchstgeschwindigkeit in km/h 177
Beschleunigung 0-80 km/h in Sek. 8,3
Beschleunigung 0-100 km/h in Sek. 12,6
Gewichte
zulässiges Gesamtgewicht in kg 2049
Gewicht im Fahrbetrieb (einschließlich Fahrer) in kg 1505
zulässige Vorderachslast in kg 1045
zulässige Hinterachslast in kg 1035
zulässige Dachlast in kg 75
Anhängelasten
Anhänger ohne Bremse in kg 740
Anhänger mit Bremse bei Steigungen bis 8 % in kg 1500
Anhänger mit Bremse bei Steigungen bis 12 % in kg 1400
Motoröl-Füllmengen
Ungefähre Füllmenge für Motoröl mit Filterwechsel 4,5 Liter

Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

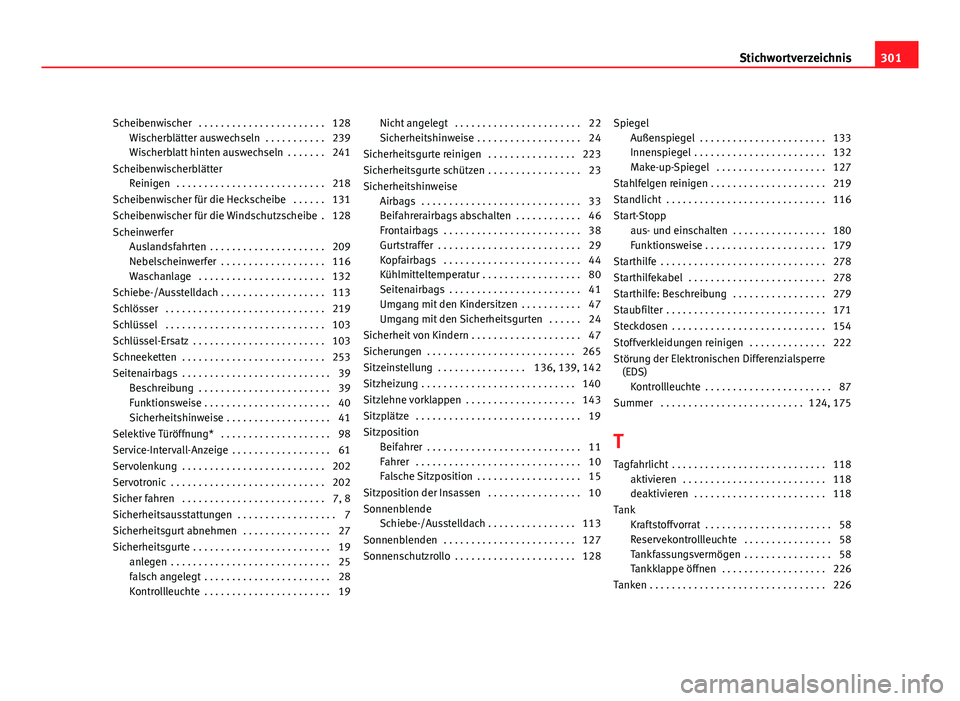

Scheibenwischer . . . . . . . . . . . . . . . . . . . . . . . 128Wischerblätter auswechseln . . . . . . . . . . . 239
Wischerblatt hinten auswechseln . . . . . . . 241
Scheibenwischerblätter Reinigen . . . . . . . . . . . . . . . . . . . . . . . . . . . 218
Scheibenwischer für die Heckscheibe . . . . . . 131
Scheibenwischer für die Windschutzscheibe . 128
Scheinwerfer Auslandsfahrten . . . . . . . . . . . . . . . . . . . . . 209
Nebelscheinwerfer . . . . . . . . . . . . . . . . . . . 116
Waschanlage . . . . . . . . . . . . . . . . . . . . . . . 132
Schiebe-/Ausstelldach . . . . . . . . . . . . . . . . . . . 113
Schlösser . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 219
Schlüssel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 103
Schlüssel-Ersatz . . . . . . . . . . . . . . . . . . . . . . . . 103
Schneeketten . . . . . . . . . . . . . . . . . . . . . . . . . . 253
Seitenairbags . . . . . . . . . . . . . . . . . . . . . . . . . . . 39 Beschreibung . . . . . . . . . . . . . . . . . . . . . . . . 39
Funktionsweise . . . . . . . . . . . . . . . . . . . . . . . 40
Sicherheitshinweise . . . . . . . . . . . . . . . . . . . 41
Selektive Türöffnung* . . . . . . . . . . . . . . . . . . . . 98
Service-Intervall-Anzeige . . . . . . . . . . . . . . . . . . 61
Servolenkung . . . . . . . . . . . . . . . . . . . . . . . . . . 202
Servotronic . . . . . . . . . . . . . . . . . . . . . . . . . . . . 202
Sicher fahren . . . . . . . . . . . . . . . . . . . . . . . . . . 7, 8
Sicherheitsausstattungen . . . . . . . . . . . . . . . . . . 7
Sicherheitsgurt abnehmen . . . . . . . . . . . . . . . . 27
Sicherheitsgurte . . . . . . . . . . . . . . . . . . . . . . . . . 19 anlegen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
falsch angelegt . . . . . . . . . . . . . . . . . . . . . . . 28
Kontrollleuchte . . . . . . . . . . . . . . . . . . . . . . . 19 Nicht angelegt . . . . . . . . . . . . . . . . . . . . . . . 22
Sicherheitshinweise . . . . . . . . . . . . . . . . . . . 24
Sicherheitsgurte reinigen . . . . . . . . . . . . . . . . 223
Sicherheitsgurte schützen . . . . . . . . . . . . . . . . . 23
Sicherheitshinweise Airbags . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Beifahrerairbags abschalten . . . . . . . . . . . . 46
Frontairbags . . . . . . . . . . . . . . . . . . . . . . . . . 38
Gurtstraffer . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Kopfairbags . . . . . . . . . . . . . . . . . . . . . . . . . 44
Kühlmitteltemperatur . . . . . . . . . . . . . . . . . . 80
Seitenairbags . . . . . . . . . . . . . . . . . . . . . . . . 41
Umgang mit den Kindersitzen . . . . . . . . . . . 47
Umgang mit den Sicherheitsgurten . . . . . . 24
Sicherheit von Kindern . . . . . . . . . . . . . . . . . . . . 47
Sicherungen . . . . . . . . . . . . . . . . . . . . . . . . . . . 265
Sitzeinstellung . . . . . . . . . . . . . . . . 136, 139, 142
Sitzheizung . . . . . . . . . . . . . . . . . . . . . . . . . . . . 140
Sitzlehne vorklappen . . . . . . . . . . . . . . . . . . . . 143
Sitzplätze . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Sitzposition Beifahrer . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Fahrer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Falsche Sitzposition . . . . . . . . . . . . . . . . . . . 15
Sitzposition der Insassen . . . . . . . . . . . . . . . . . 10
Sonnenblende Schiebe-/Ausstelldach . . . . . . . . . . . . . . . . 113
Sonnenblenden . . . . . . . . . . . . . . . . . . . . . . . . 127
Sonnenschutzrollo . . . . . . . . . . . . . . . . . . . . . . 128 Spiegel
Außenspiegel . . . . . . . . . . . . . . . . . . . . . . . 133
Innenspiegel . . . . . . . . . . . . . . . . . . . . . . . . 132
Make-up-Spiegel . . . . . . . . . . . . . . . . . . . . 127
Stahlfelgen reinigen . . . . . . . . . . . . . . . . . . . . . 219
Standlicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 116
Start-Stopp aus- und einschalten . . . . . . . . . . . . . . . . . 180
Funktionsweise . . . . . . . . . . . . . . . . . . . . . . 179
Starthilfe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 278
Starthilfekabel . . . . . . . . . . . . . . . . . . . . . . . . . 278
Starthilfe: Beschreibung . . . . . . . . . . . . . . . . . 279
Staubfilter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 171
Steckdosen . . . . . . . . . . . . . . . . . . . . . . . . . . . . 154
Stoffverkleidungen reinigen . . . . . . . . . . . . . . 222
Störung der Elektronischen Differenzialsperre (EDS)
Kontrollleuchte . . . . . . . . . . . . . . . . . . . . . . . 87
Summer . . . . . . . . . . . . . . . . . . . . . . . . . . 124, 175
T Tagfahrlicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . 118 aktivieren . . . . . . . . . . . . . . . . . . . . . . . . . . 118
deaktivieren . . . . . . . . . . . . . . . . . . . . . . . . 118
Tank Kraftstoffvorrat . . . . . . . . . . . . . . . . . . . . . . . 58
Reservekontrollleuchte . . . . . . . . . . . . . . . . 58
Tankfassungsvermögen . . . . . . . . . . . . . . . . 58
Tankklappe öffnen . . . . . . . . . . . . . . . . . . . 226
Tanken . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 226
301
Stichwortverzeichnis
