2012 Peugeot 508 RXH USB

.
9
Wprowadzenie

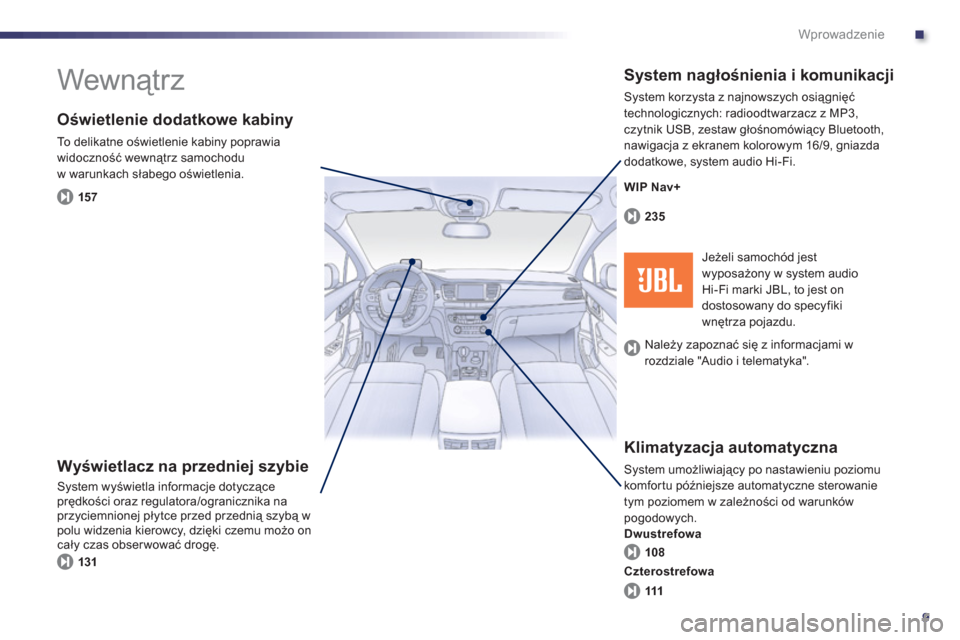

Wewnątrz


Oświetlenie dodatkowe kabiny

To delikatne oświetlenie kabiny poprawia
widoczność wewnątrz samochodu
w warunkach słabego o
świetlenia.


Wyświetlacz na przedniej szybie

System wyświetla informacje dotyczące prędkości oraz regulatora/ogranicznika naprzyciemnionej płytce przed przednią szybą wpolu widzenia kierowcy, dzięki czemu możo on cały czas obser wować drogę.


Klimatyzacja automatyczna
System umożliwiający po nastawieniu poziomu
komfor tu późniejsze automatyczne sterowanie
tym poziomem w zależności od warunków
pogodowych.Dwustrefowa

System nagłośnienia i komunikacji
System korzysta z najnowszych osiągnięć
technologicznych: radioodtwarzacz z MP3,
czytnik USB, zestaw głośnomówiący Bluetooth,
nawigacja z ekranem kolorowym 16/9, gniazda
dodatkowe, s
ystem audio Hi-Fi.
157
13
1108
235
11
1
Czterostrefowa
Jeżeli samochód jest wyposażony w system audio Hi-Fi marki JBL, to jest on
dostosowany do specyfikiwnętrza pojazdu. WIP Nav+

Należy zapoznać się z in
formacjami w rozdziale "Audio i telematyka".

12
Wprowadzenie
11.Dysza odmrażania szyb drzwi przednich.
12.Dysza odmrażania przedniej szyby.
13. Blokada kierownicy i rozruch za pomocą
klucza.14 .
Rozruch za pomocą klucza elektronicznego.
15. Przełączniki radioodtwarzacza przy kierownicy.
16.Przełączniki wycieraczek / spryskiwacza szyb / komputera pokładowego.
17. Przycisk świateł awaryjnych i zamka centralnego.
18. Ekran.
19.Nawiewy środkowe, regulowane i
zamykane.
20.Poduszka powietrzna pasażera.
21. Nawiewy boczne, regulowane i zamykane.

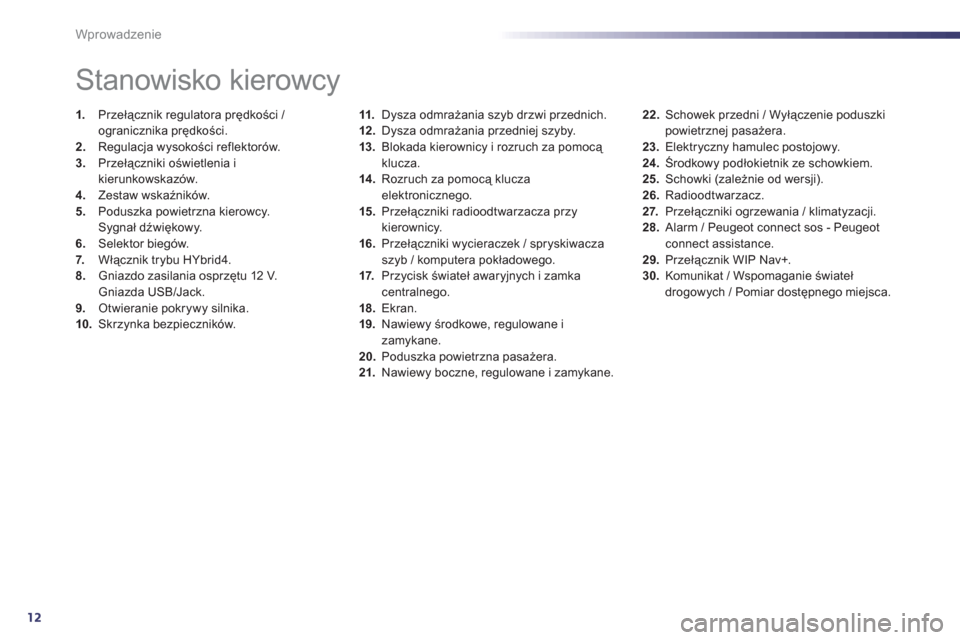

Stanowisko kierowcy
1.
Przełącznik regulatora prędkości /
ogranicznika prędkości.
2.
Regulacja wysokości reflektorów.
3.
Przełączniki oświetlenia ikierunkowskazów. 4.
Zestaw wskaźników. 5.
Poduszka powietrzna kierowcy.Sygnał dźwiękowy.
6.Selektor biegów.
7. Włącznik trybu HYbrid4.8.Gniazdo zasilania osprzętu 12 V. Gniazda USB/Jack. 9.
Otwieranie pokrywy silnika. 10.Skrzynka bezpieczników.
22.
Schowek przedni / Wyłączenie poduszki powietrznej pasażera. 23.
Elektryczny hamulec postojowy.
24.
Środkowy podłokietnik ze schowkiem.25.Schowki (zależnie od wersji). 26.Radioodtwarzacz.27.
Przełączniki ogrzewania / klimatyzacji. 28.
Alarm / Peugeot connect sos - Peugeot connect assistance. 29.
Przełącznik WIP Nav+. 30.
Komunikat / Wspomaganie świateł
drogowych / Pomiar dostępnego miejsca.

3
97
Komfor t

















Wyposażenie
wnętrza
1.Schowek przedni klimatyzowany Wyposażony jest w nawiew
klimatyzowanego powietrza, zamykanypokrętłem.2.Składany uchwyt na kubki/puszki
Nacisnąć pokrywę, aby otworzyć uchwyt
na kubki/puszki.3.Wyjmowana popielniczka Nacisnąć pokrywę, aby otworzyć popielniczkę.
Aby opróźnić, wyciągnąć ją pociągając dogóry. 4.Schowek na monety

5. Peugeot connect sos, Peugeot connectassistance
6.Podłokietnik przedni7.Gniazdo zasilania osprzętu 12V (120 W) Przestrzegać ograniczeń mocy podłączanego urządzenia (niebezpieczeństwo uszkodzenia). 8.WIP Plug - Odtwarzacz USB

3
99
Komfor t

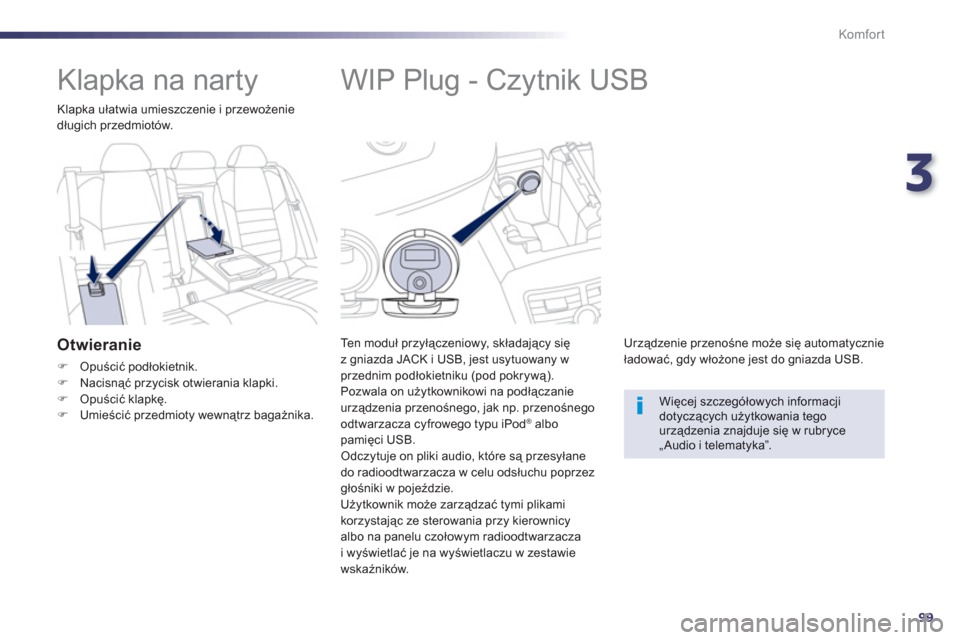

WIP Plug - Czytnik USB
Te n m o d uł przyłączeniowy, składający sięz gniazda JACK i USB, jest usytuowany wprzednim podłokietniku (pod pokrywą).
Pozwala on użytkownikowi na podłączanie
urządzenia przenośnego, jak np. przenośnego
odtwarzacza cyfrowego typu iPod®albopamięci USB. Odczytuje on pliki audio, które są przesyłane
do radioodtwarzacza w celu odsłuchu poprzez
głośniki w pojeździe.
Użytkownik może zarządzać tymi plikami
korzystając ze sterowania przy kierownicy
albo na panelu czołowym radioodtwarzacza i wyświetlać je na wyświetlaczu w zestawiewskaźników.
Urządzenie przenośne może się automatycznie
ładować, gdy włożone jest do gniazda USB.


Więcej szczegółowych informacji dotyczących użytkowania tegourządzenia znajduje się w rubryce„ Audio i telematyka”.









Klapka na narty


Klapka ułatwia umieszczenie i przewożenie
długich przedmiotów.


Otwieranie
)Opuścić podłokietnik. )Nacisnąć przycisk otwierania klapki.)Opuścić klapkę. )Umieścić przedmioty wewnątrz bagażnika.

236
01 WPROWADZENIE


Włączenie/wyłączenie funkcji
TA (informacje
drogowe).
W
yświetlanie listy odbieranych stacji, utworów albofolderów CD/MP3/odtwarzacz Apple®.
Długie naciśnięcie: zarządzanie plikami MP3
/WMA/aktualizacja listy odbieranych stacji. Wybór źródła dźwięku:
CD, USB, AUX,
odtwarzacze Apple®, Bluetooth Streaming, Radio.
Dostęp do opcji
" Regulacje audio":
barwa dźwięku, basy,
tony wysokie, funkcja loudness, rozdział, balanslewo/prawo, balansprzód/tył, automatycznakorekcja głośności.
Anulowanie bieżącej
operacji, przejście w górę
struktur
y.
Długie naci
śnięcie: powrót
do stałego wyświetlania. Wybór zakresu
fal FM.
W
yświetlenie czarnegoekranu. Prz
ycisk MODE: wybór typu stałego wyświetlania.
Kr

240
03
Naciśnięcie pokrętła pozwala otworzyć
menu skrótów w zależności od
wyświetlenia na ekranie.

FUNKCJE GŁÓWNE







WYŚWIETLANIE ZALEŻNIE OD KONTEKSTU
Wybór celu podróży
Wpisz adres
Katalog
Współrzędne GPS
Objazd
Przemieszczanie mapy
Informacje o miejscu
Wybierz jako cel
Wybierz jako etap
Zapisz to miejsce (kontakty)
Opuść tryb mapy


Kryteria prowadzenia
2
2
2
2
2
1
2
2
2
1
1
1


RADIO:


Włącz / Wyłącz TA


Włącz / Wyłącz RDS


ODTWARZACZE
MUZYCZNE, CD lub USB
(w zależności od nośnika):
Tryby odtwarzania:

Normaln
y


Losowo

Losowo dla wsz
ystkich mediów

Powtarzanie



TELEFON (w trakcie
połączenia):


Tryb słuchawki

MAPA NA CAŁYM EKRANIE
ALBO MAPA W OKIENKU:

Wyłącz / Wznów prowadzenie

Oczekiwanie
1
1
1
1
1
1
1
11

Wybieranie tonowe

Zakończ
1
1


Opcje1
Zmiana pasma
Włącz / Wyłącz informacje TA
2
2

247
04NAWIGACJA - PROWADZENIE

AKTUALIZACJA PUNKTÓW POI STREF
NIEBEZPIECZNYCH

Szczegółowa procedura dostępna jest w ASO SIECI PEUGEOT.

Pliki muszą być zapisane w
folderze głównym na wybranym nośniku.

Po zakończeniu wyświetli się komunikat potwierdzający
aktualizację.
Nośnik nie może zawierać żadn
ych innych danych.
Włożyć nośnik (CD-Rom lub pamięć USB)
zawierający bazę punktów POI do czytnika
odtwarzacza CD lub gniazda USB systemu.
S
ystem automatycznie rozpoznaje włożone źródło.
Potwierdzić uruchomienie aktualizacji naciskając
"TAK". Pobrać z Internetu i zapisać na pł
ycie CD-Rom
lub pamięci USB plik aktualizacyjny "POI Strefy
niebezpieczne".
Usługa * jest dostępna na stronach http://peugeot.navigation.com lub https://www.peugeot-connect-downloads.co.uk.
*
Dostępna w niektórych krajach.

257
05






GŁÓWNE SYMBOLE TMC


Trójkąt czerwony i żółty: informacje drogowe, przykładowo:
Trójkąt czarny i niebieski: informacje ogólne, przykładowo:







SŁUCHANIE KOMUNIKATÓW TA


Funkcja TA (Traffi c Announcement) powoduje priorytetowy odsłuch
komunikatów ostrzegawczych TA. Aby móc działać, funkcja ta
wymaga prawidłowego odbioru stacji radiowej nadającej tego typu
komunikaty. Z chwilą emisji informacji odsłuch z aktualnego źródła
(Radio, CD, USB...) zostaje automatycznie przerwany, aby przekazać
komunikat TA. Normalny odsłuch źródła zostaje wznowiony po zakończeniu nadawania komunikatu.
Nacisnąć przycisk RADI
O, aby
wyświetlić menu.
W
ybrać " Opcje
", a następnie
zatwierdzić.
W
ybrać " Włącz / Wyłącz TA
", a
następnie zatwierdzić.

Głośność komunikatów TA reguluje się tylko podczas nadawania tego
typu ostrzeżenia.

Funkcję można włączyć lub wyłączyć w dowolnym
momencie naciskając przycisk.
Z chwilą zapowiedzi komunikatu nacisną
ć przycisk, aby go przerwać.
