2012 PEUGEOT 5008 stop start

SADRŽAJ
ABECEDNOKAZALO325-329
VOŽNJA 140-170
PROVJERE 171-178
PRAKTIČNE
INFORMACIJE 179-213
TEHNIČKIPODACI 214-222
AUDIO I TELEMATIKA 223-324
Električna parkirna kočnica..........140Pomoć pri pokretanju na kosini....145Virtualni ekran...............................148"Distance alert".............................150Limitator brzine.............................152Tempomat.....................................154Ručni mjenjač...............................156Pokazivač promjene stupnjaprijenosa.....................................156Ručni upravljani mjenjač sa 6 brzina..................................157Automatski mjenjač ......................161Stop & Start ..................................164Pomoć pri parkiranju....................167Mjerenje raspoloživog mjesta
za parkiranje ...............................169
Poklopac motora..........................172Ostali ste bez goriva (dizel)..........173Benzinski motori ...........................174Dizel motori..................................175Provjera razine tekućina...............176Provjere........................................177
Pribor za privremenipopravak gume..........................179Zamjena kotača............................188Zamjena žarulje............................194
Zamjena osigurača .......................199Akumulator 12 V...........................206

U
PO
4

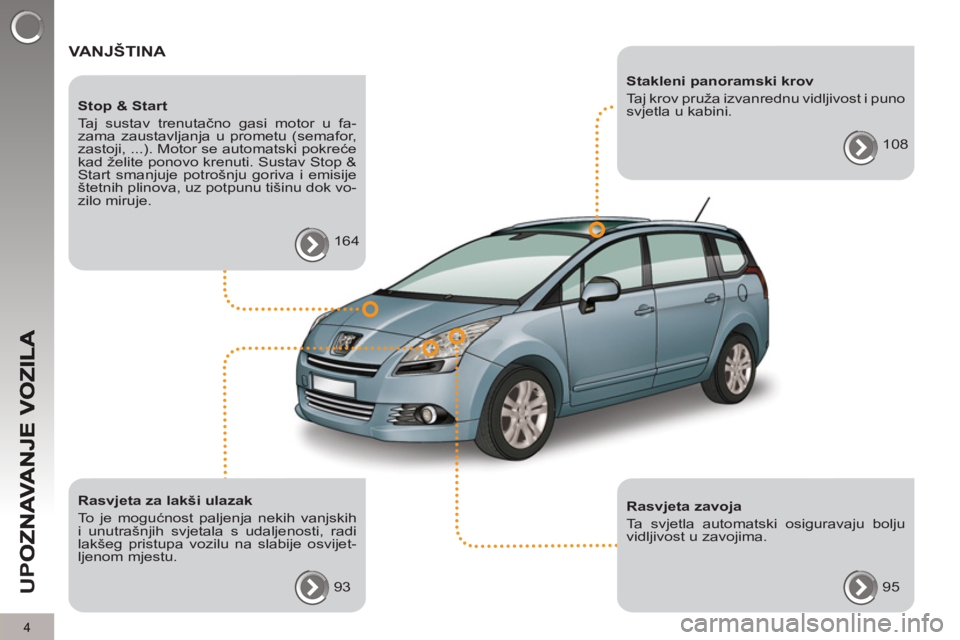

VANJŠTINA


Rasvjeta za lakši ulazak
To je mogućnost paljenja nekih vanjskih
i unutrašnjih svjetala s udaljenosti, radi
lakšeg pristupa vozilu na slabije osvijet-
ljenom mjestu.
93

Stop & Start
Taj sustav trenutačno gasi motor u fa-
zama zaustavljanja u prometu (semafor,
zastoji, ...). Motor se automatski pokreće
kad želite ponovo krenuti. Sustav Stop &
Start smanjuje potrošnju goriva i emisije
štetnih plinova, uz potpunu tišinu dok vo-
zilo miruje.
164

Rasvjeta zavoja
Ta svjetla automatski osiguravaju bolju
vidljivost u zavojima.
95
Stakleni panoramski krov
Taj krov pruža izvanrednu vidljivost i puno
svjetla u kabini.
108

U
PO
9

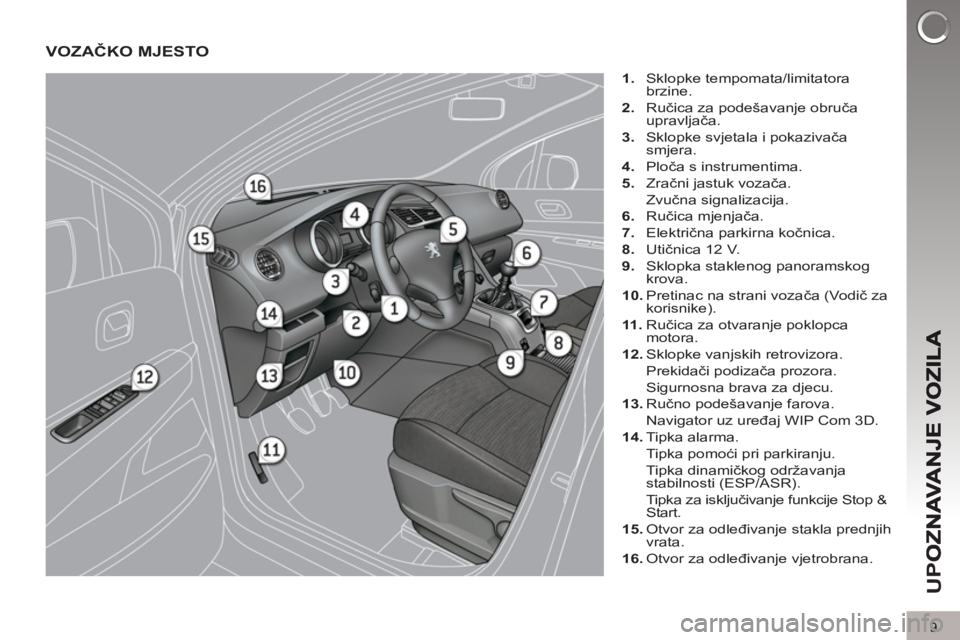

VOZAČKO MJESTO



1.
Sklopke tempomata/limitatora
brzine.

2.
Ručica za podešavanje obruča
upravljača.

3.
Sklopke svjetala i pokazivača
smjera.

4.
Ploča s instrumentima.

5.
Zračni jastuk vozača.
Zvučna signalizacija.

6.
Ručica mjenjača.

7.
Električna parkirna kočnica.

8.
Utičnica 12 V.

9.
Sklopka staklenog panoramskog
krova.

10.
Pretinac na strani vozača (Vodič za
korisnike).

11 .
Ručica za otvaranje poklopca
motora.

12.
Sklopke vanjskih retrovizora.
Prekidači podizača prozora.
Sigurnosna brava za djecu.

13.
Ručno podešavanje farova.
Navigator uz uređaj WIP Com 3D.

14.
Tipka alarma.
Tipka pomoći pri parkiranju.
Tipka dinami
čkog održavanja
stabilnosti (ESP/ASR).
Tipka za isključivanje funkcije Stop &
Start.

15.
Otvor za odleđivanje stakla prednjih
vrata.

16.
Otvor za odleđivanje vjetrobrana.

U
PO
16
OBAVJEŠTAVA N J E VOZAČA

Ploča s instrumentima



A.
Nakon uključivanja kontakta, kazalj-
ka mora pokazivati preostalu količi-
nu goriva u spremniku.

B.
Nakon pokretanja motora, žaruljica
rezerve goriva mora se ugasiti.

C.
Nakon uključivanja kontakta, poka-
zivač razine ulja mora na nekoliko
sekunda prikazati "OIL OK"
.
Ako neka razina nije ispravna, dolijte
potrebnu količinu.
27


1.
Nakon uključivanja kontakta pale se na-
rančaste i crvene žaruljice upozorenja.

2.
Nakon pokretanja motora te žarulji-
ce moraju se ugasiti.

Ako neke žaruljice ostanu upaljene, na odgo-
varajućoj stranici provjerite o čemu se radi.

29

Blokovi tipki

Upaljena žaruljica pokazuje uključenost
funkcije.


A.
Mjerenje raspoloživog
mjesta za parkiranje. 169
165
81
167
131
127
148
128
B.
Isključivanje sustava
Stop & Start.

C.
Volumetrijski alarm.

D.
Grafi čka i zvučna
pomoć pri parkiranju.

E.
ESP OFF.

F.
Sigurnosna brava za
djecu.

G.
Virtualni ekran.

H.
Četiri žmigavca.
Donji


Središnji

150
I.

"Distance alert"
(upozorenje na razmak).
86


J.
Centralno zaključavanje.

U
PO
20

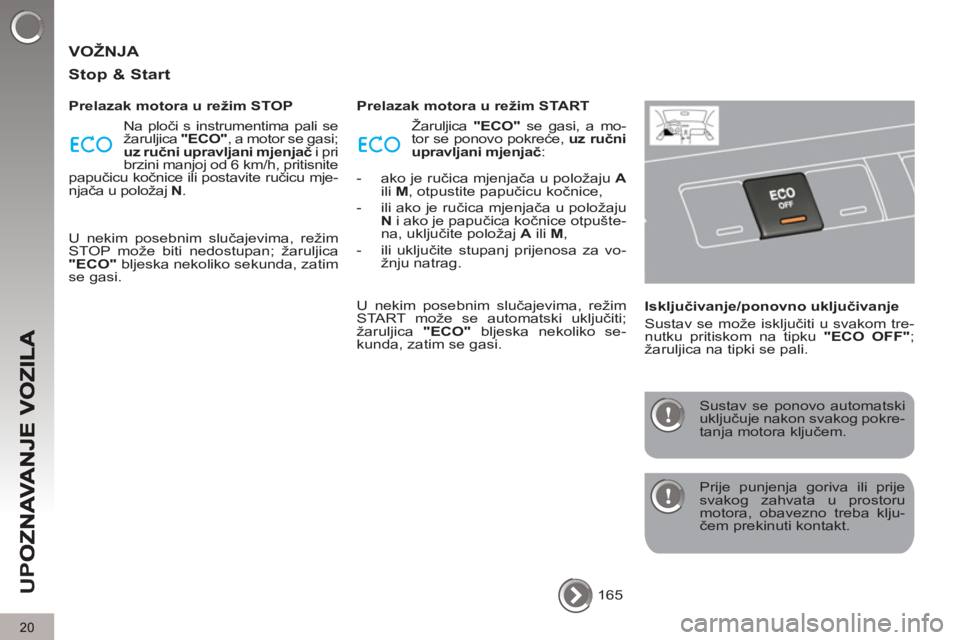

VOŽNJA

Sto
p & Start


Prelazak motora u režim STOP
Na ploči s instrumentima pali se
žaruljica "ECO"
, a motor se gasi;
uz ručni upravljani mjenjač
i pri
brzini manjoj od 6 km/h, pritisnite
papučicu kočnice ili postavite ručicu mje-
njača u položaj N
.
U nekim posebnim slučajevima, režim
STOP može biti nedostupan; žaruljica
"ECO"
bljeska nekoliko sekunda, zatim
se gasi.
Prelazak motora u režim START
Žaruljica "ECO"
se gasi, a mo-
tor se ponovo pokreće, uz ručni
upravljani mjenjač
:


- ako je ručica mjenjača u položaju A

ili M
, otpustite papučicu kočnice,

- ili ako je ručica mjenjača u položaju
N
i ako je papučica kočnice otpušte-
na, uključite položaj A
ili M
,

- ili uključite stupanj prijenosa za vo-
žnju natrag.
U nekim posebnim slučajevima, režim
START može se automatski uključ
iti;
žaruljica "ECO"
bljeska nekoliko se-
kunda, zatim se gasi.
Isključivanje/ponovno uključivanje
Sustav se može isključiti u svakom tre-
nutku pritiskom na tipku "ECO OFF"
;
žaruljica na tipki se pali.
Prije punjenja goriva ili prije
svakog zahvata u prostoru
motora, obavezno treba klju-
čem prekinuti kontakt.
Sustav se ponovo automatski
uključuje nakon svakog pokre-
tanja motora ključem.
165

31

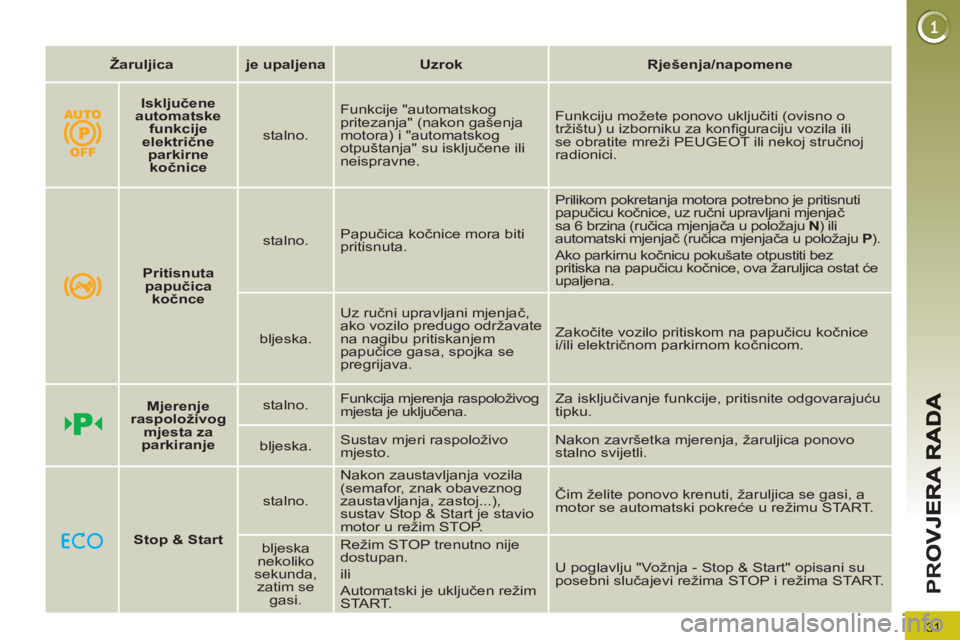

PR
O


Žaruljica



je upaljena



Uzrok



Rješenja/napomene




Isključene
automatske
funkcije
električne
parkirne
kočnice


stalno. Funkcije "automatskog
pritezanja" (nakon gašenja
motora) i "automatskog
otpuštanja" su isključene ili
neispravne. Funkciju možete ponovo uključiti (ovisno o
tržištu) u izborniku za konfi guraciju vozila ili
se obratite mreži PEUGEOT ili nekoj stručnoj
radionici.


Pritisnuta
papučica
kočnce


stalno. Papučica kočnice mora biti
pritisnuta. Prilikom pokretanja motora potrebno je pritisnuti
papučicu kočnice, uz ručni upravljani mjenjač
sa 6 brzina (ručica mjenjača u položaju N
) ili
automatski mjenjač (ručica mjenjača u položaju P
).
Ako parkirnu kočnicu pokušate otpustiti bez
pritiska na papučicu kočnice, ova žaruljica ostat će
upaljena.

bljeska. Uz ručni upravljani mjenjač,
ako vozilo predugo održavate
na nagibu pritiskanjem
papučice gasa, spojka se
pregrijava. Zakočite vozilo pritiskom na papučicu kočnice
i/ili električnom parkirnom kočnicom.


Mjerenje
raspoloživog
mjesta za
parkiranje


stalno. Funkcija mjerenja raspoloživog
mjesta je uključena. Za isključivanje funkcije, pritisnite odgovarajuću
tipku.

bljeska. Sustav mjeri raspoloživo
mjesto. Nakon završetka mjerenja, žaruljica ponovo
stalno svijetli.



Stop & Start


stalno. Nakon zaustavljanja vozila
(semafor, znak obaveznog
zaustavljanja, zastoj...),
sustav Stop & Start je stavio
motor u režim STOP. Čim želite ponovo krenuti, žaruljica se gasi, a
motor se automatski pokreće u režimu START.

bljeska
nekoliko
sekunda,
zatim se
gasi. Režim STOP trenutno nije
dostupan.
ili
Automatski je uključen režim
START. U poglavlju "Vožnja - Stop & Start" opisani su
posebni slučajevi režima STOP i režima START.

VIŠ
57

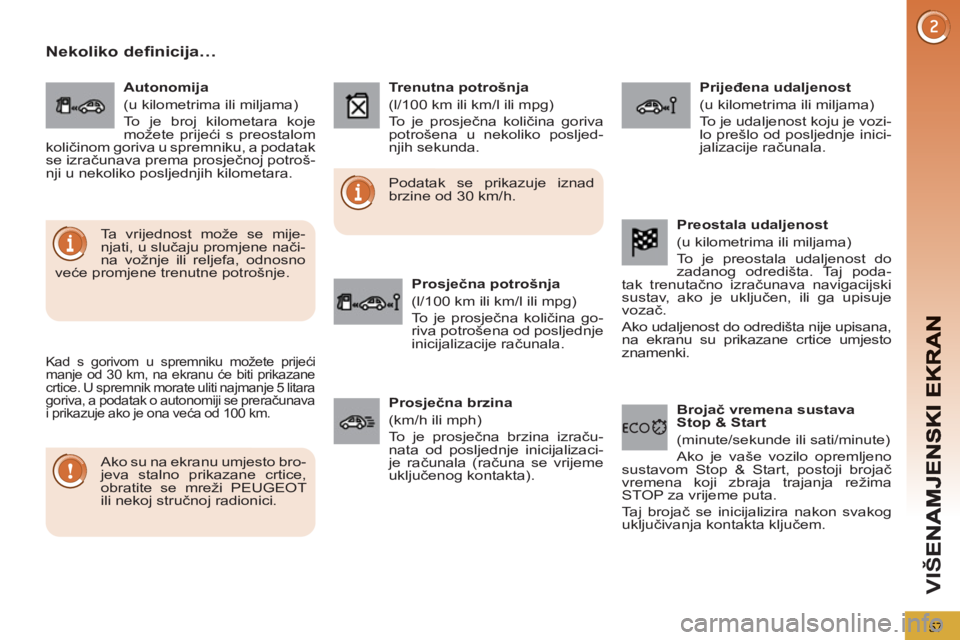

Nekoliko definicija…
Kad s gorivom u spremniku možete prijeći
manje od 30 km, na ekranu će biti prikazane
crtice. U spremnik morate uliti najmanje 5 litara
goriva, a podatak o autonomiji se preračunava
i prikazuje ako je ona veća od 100 km.

Ako su na ekranu umjesto bro-
jeva stalno prikazane crtice,
obratite se mreži PEUGEOT
ili nekoj stručnoj radionici. Podatak se prikazuje iznad
brzine od 30 km/h.
Ta vrijednost može se mije-
njati, u slučaju promjene nači-
na vožnje ili reljefa, odnosno
veće promjene trenutne potrošnje.
Autonomija
(u kilometrima ili miljama)
To je broj kilometara koje
možete prijeći s preostalom
količinom goriva u spremniku, a podatak
se izračunava prema prosječnoj potroš-
nji u nekoliko posljednjih kilometara.
Trenutna potrošnja
(l/100 km ili km/l ili mpg)
To je prosječna količina goriva
potrošena u nekoliko posljed-
njih sekunda.

Prosječna potrošnja
(l/100 km ili km/l ili mpg)
To je prosječna količina go-
riva potrošena od posljednje
inicijalizacije računala.
Prijeđena udaljenost
(u kilometrima ili miljama)
To je udaljenost koju je vozi-
lo prešlo od posljednje inici-
jalizacije računala.


Prosječna brzina
(km/h ili mph)
To je prosječna brzina izraču-
nata od posljednje inicijalizaci-
je računala (računa se vrijeme
uključenog kontakta).






Brojač
vremena sustava
Stop & Start
(minute/sekunde ili sati/minute)
Ako je vaše vozilo opremljeno
sustavom Stop & Start, postoji brojač
vremena koji zbraja trajanja režima
STOP za vrijeme puta.
Taj brojač se inicijalizira nakon svakog
uključivanja kontakta ključem.


Preostala udaljenost
(u kilometrima ili miljama)
To je preostala udaljenost do
zadanog odredišta. Taj poda-
tak trenutačno izračunava navigacijski
sustav, ako je uključen, ili ga upisuje
vozač.
Ako udaljenost do odredišta nije upisana,
na ekranu su prikazane crtice umjesto
znamenki.

K
O
61

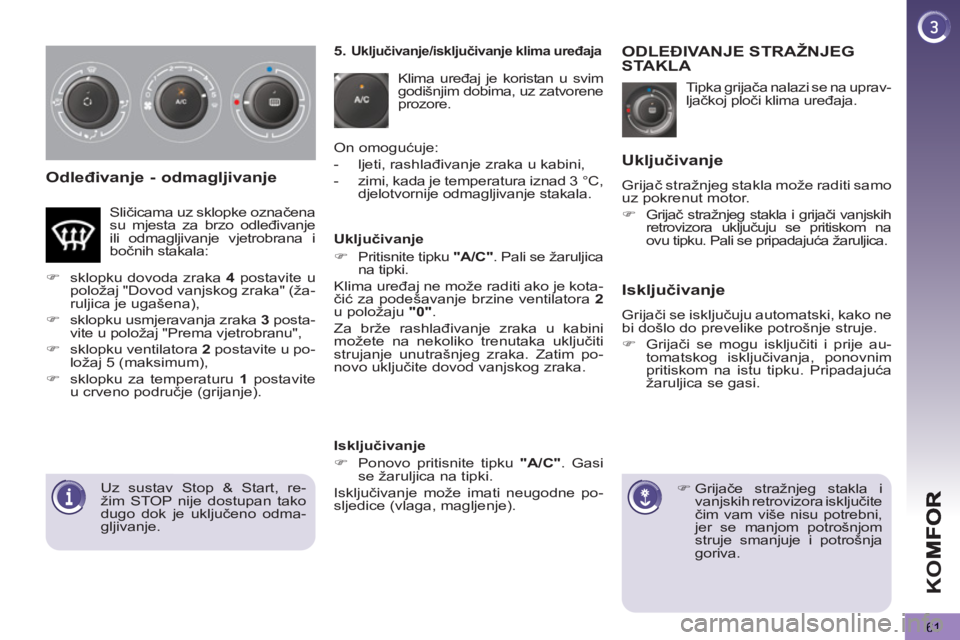

Odleđivanje - odmagljivanje

Tipka grijača nalazi se na uprav-
ljačkoj ploči klima uređaja.
ODLEĐIVANJE STRAŽNJEG
STAKLA



)
Grijače stražnjeg stakla i
vanjskih retrovizora isključite
čim vam više nisu potrebni,
jer se manjom potrošnjom
struje smanjuje i potrošnja
goriva.

Uključivanje

Grijač stražnjeg stakla može raditi samo
uz pokrenut motor.


)
Grijač stražnjeg stakla i grijači vanjskih
retrovizora uključuju se pritiskom na
ovu tipku. Pali se pripadajuća žaruljica.

Isključivanje

Grijači se isključuju automatski, kako ne
bi došlo do prevelike potrošnje struje.


)
Grijači se mogu isključiti i prije au-
tomatskog isključivanja, ponovnim
pritiskom na istu tipku. Pripadajuća
žaruljica se gasi.


5.
Uključivanje/isključivanje klima uređaja

Klima uređaj je koristan u svim
godišnjim dobima, uz zatvorene
prozore.
On omogućuje:


- ljeti, rashlađivanje zraka u kabini,

- zimi, kada je temperatura iznad 3 °C,
djelotvornije odmagljivanje stakala.


Uključivanje


)
Pritisnite tipku "A/C"
. Pali se žaruljica
na tipki.
Klima uređaj ne može raditi ako je kota-
čić za podešavanje brzine ventilatora 2

u položaju "0"
.
Za brže rashlađivanje zraka u kabini
možete na nekoliko trenutaka uključiti
strujanje unutrašnjeg zraka. Zatim po-
novo uključite dovod vanjskog zraka. Sličicama uz sklopke označena
su mjesta za brzo odleđivanje
ili odmagljivanje vjetrobrana i
bočnih stakala:


)
sklopku dovoda zraka 4
postavite u
položaj "Dovod vanjskog zraka" (ža-
ruljica je ugašena),

)
sklopku usmjeravanja zraka 3
posta-
vite u položaj "Prema vjetrobranu",

)
sklopku ventilatora 2
postavite u po-
ložaj 5 (maksimum),

)
sklopku za temperaturu 1
postavite
u crveno područje (grijanje).


Isključivanje


)
Ponovo pritisnite tipku "A/C"
. Gasi
se žaruljica na tipki.
Isključivanje može imati neugodne po-
sljedice (vlaga, magljenje).






Uz sustav Stop & Start, re-
žim STOP nije dostupan tako
dugo dok je uključeno odma-
gljivanje.
