183
7
Praktične informacije
Izvadite bočni pokazivač smjera guranjem prema natrag.)Odspojite konektor pokazivača smjera.
)Zamijenite blok pokazivača smjera.
Pri postavljanju, postupite obrnutim redoslijedom.
Nove bočne pokazivače smjera možete nabaviti u mreži PEUGEOT ili u nekoj stručnoj radionici.

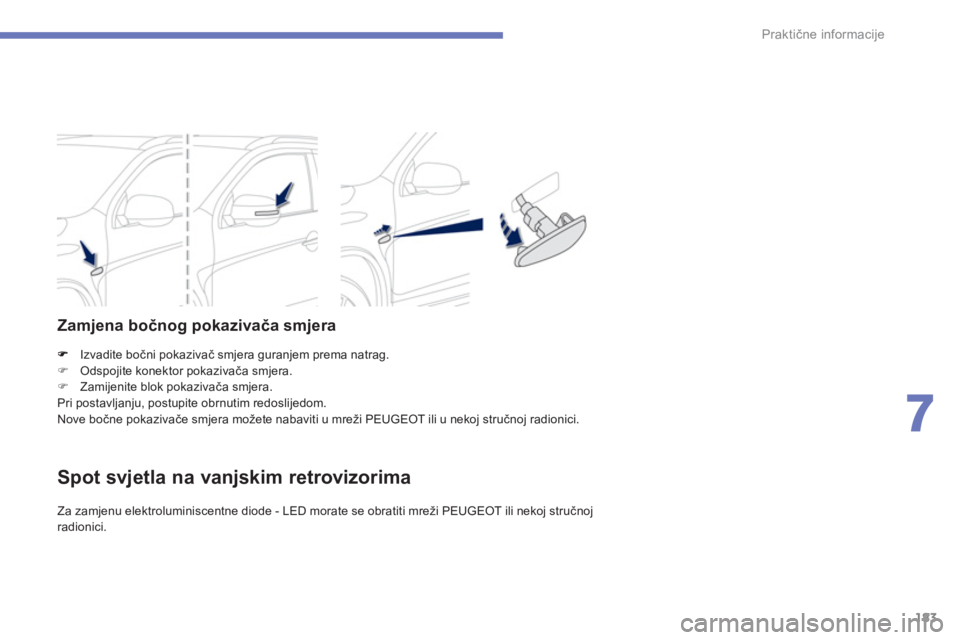

Zamjena bočnog pokazivača smjera
Spot svjetla na vanjskim retrovizorima

Za zamjenu elektroluminiscentne diode - LED morate se obratiti mreži PEUGEOT ili nekoj stručnojradionici.

184
Praktične informacije

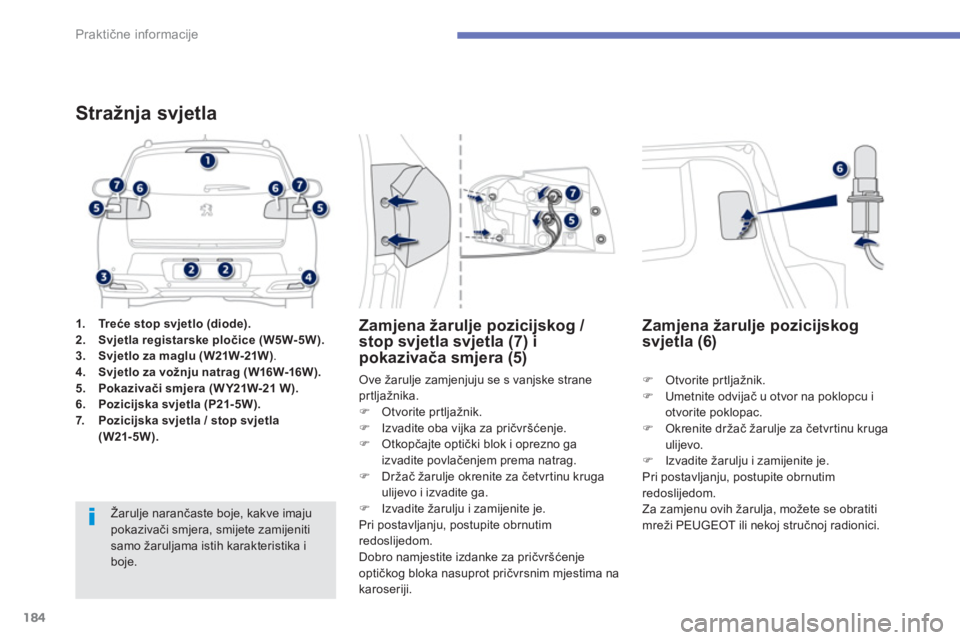

1.Treće stop svjetlo (diode).2.Svjetla registarske pločice (W5W-5W).3.Svjetlo za maglu (W21W-21W).4.Svjetlo za vožnju natrag (W16W-16W).5.Pokazivači smjera (W Y21W-21 W).6.Pozicijska svjetla (P21-5W).7.Pozicijska svjetla / stop svjetla (W21-5W).
Stražnja svjetla


Žarulje narančaste boje, kakve imaju pokazivači smjera, smijete zamijeniti samo žaruljama istih karakteristika i boje.
Ove žarulje zamjenjuju se s vanjske strane
prtljažnika. ) Otvorite prtljažnik.)
Izvadite oba vijka za pričvršćenje.
)
Otkopčajte optički blok i oprezno ga
izvadite povlačenjem prema natrag.)
Držač žarulje okrenite za četvrtinu krugaulijevo i izvadite ga. )
Izvadite žarulju i zamijenite je.
Pri postavljanju, postupite obrnutim redoslijedom.
Dobro namjestite izdanke za pričvr

185
7
Praktične informacije

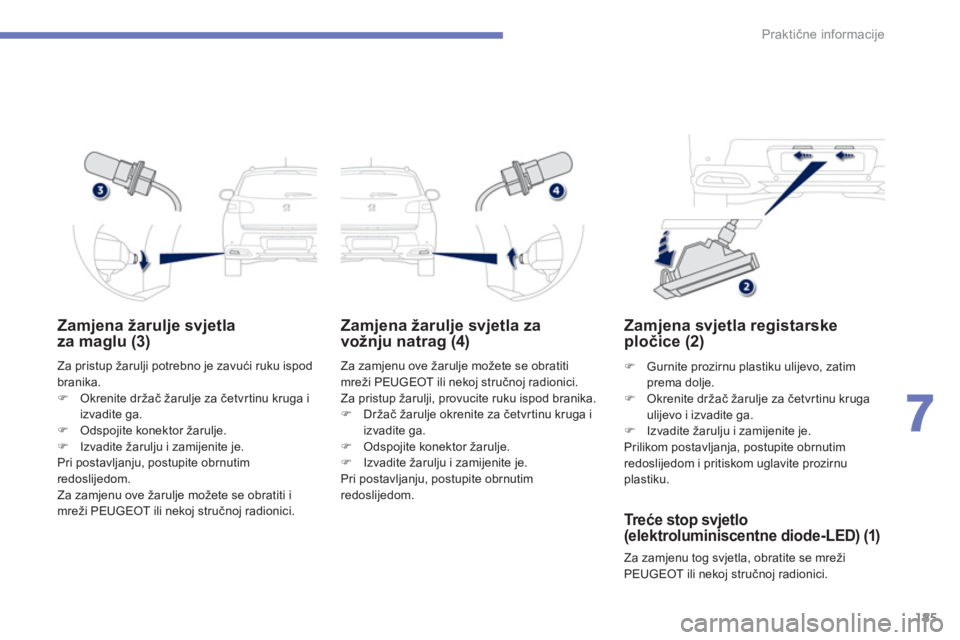

Zamjena žarulje svjetla
za maglu (3)
Za pristup žarulji potrebno je zavući ruku ispod branika.)Okrenite držač žarulje za četvrtinu kruga i
izvadite ga. )Odspojite konektor žarulje.)Izvadite žarulju i zamijenite je.
Pri postavljanju, postupite obrnutim
redoslijedom.
Za zamjenu ove žarulje možete se obratiti imreži PEUGEOT ili nekoj stručnoj radionici.
Zamjena žarulje svjetla zavožnju natrag (4)
Za zamjenu ove žarulje možete se obratiti
mreži PEUGEOT ili nekoj stručnoj radionici.
Za pristup žarulji, provucite ruku ispod branika.) Držač žarulje okrenite za četvrtinu kruga i
izvadite ga. ) Odspojite konektor žarulje. )
Izvadite žarulju i zamijenite je.Pri postavljanju, postupite obrnutim redoslijedom.

Zamjena svjetla registarskepločice (2)

)
Gurnite prozirnu plastiku ulijevo, zatim prema dolje.)
Okrenite držač žarulje za četvrtinu kruga
ulijevo i izvadite ga.) Izvadite žarulju i zamijenite je.
Prilikom postavljanja, postupite obrnutim
redoslijedom i pritiskom uglavite prozirnu
plastiku.
Treće stop svjetlo (elektroluminiscentne diode-LED) (1)

Za zamjenu tog svjetla, obratite se mreži
PEUGEOT ili nekoj stručnoj radionici.

186
Praktične informacije

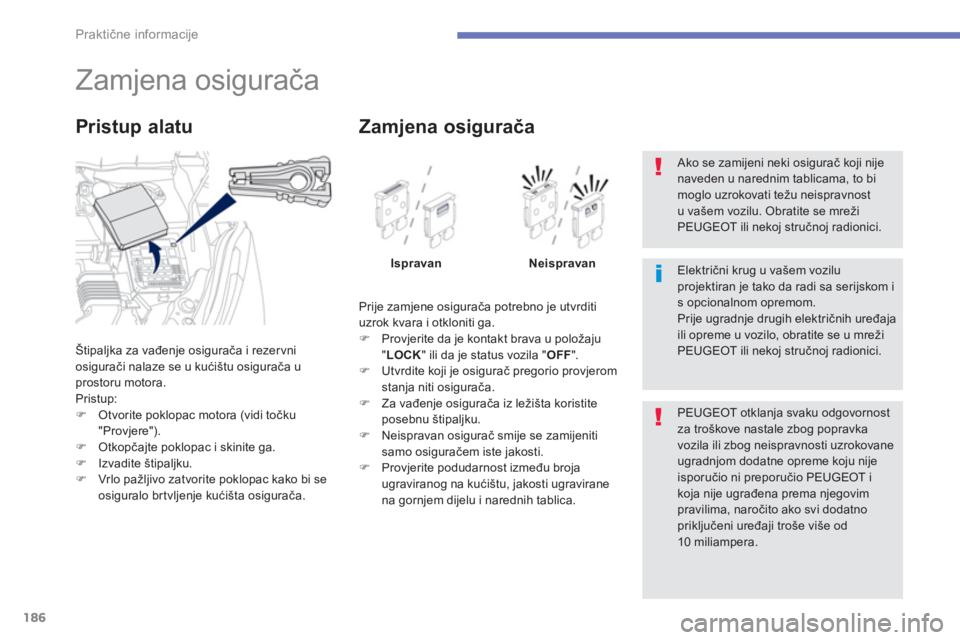

Zamjena osigurača
Štipaljka za vađenje osigurača i rezervni
osigurači nalaze se u kućištu osigurača uprostoru motora.
Pristup:
)Otvorite poklopac motora (vidi točku
"Provjere").)Otkopčajte poklopac i skinite ga. )Izvadite štipaljku. )Vrlo pažljivo zatvorite poklopac kako bi se
osiguralo br tvljenje kući

187
7
Praktične informacije

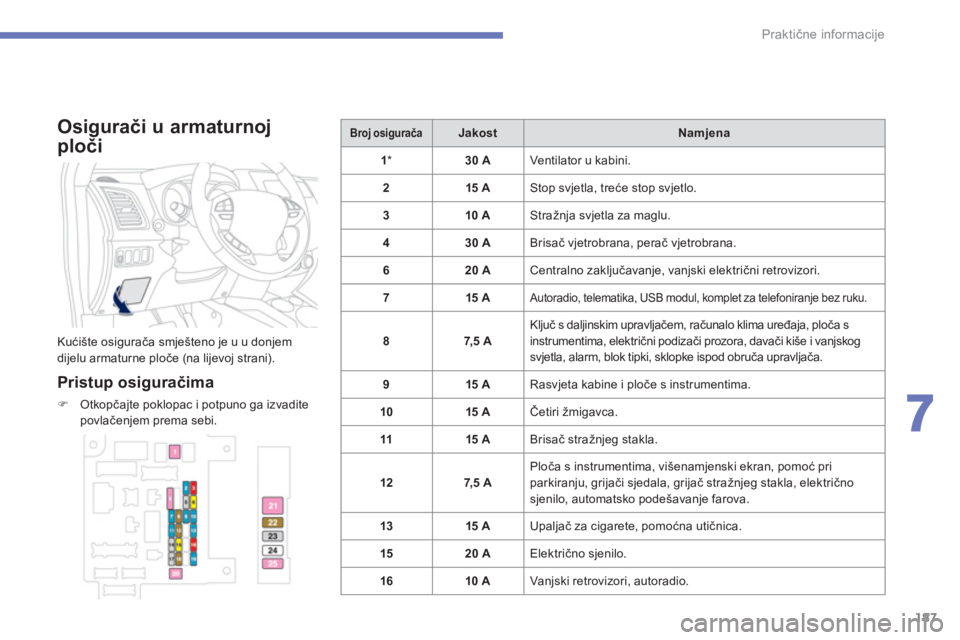

Osigurači u armaturnoj
ploči

Kućište osigurača smješteno je u u donjem
dijelu armaturne ploče (na lijevoj strani).


Pristup osiguračima
)Otkopčajte poklopac i potpuno ga izvaditepovlačenjem prema sebi.
Broj osiguračaJakostNamjena
1*30 A
Ventilator u kabini.
2 15 A
Stop svjetla, treće stop svjetlo.
310 A Stražnja svjetla za maglu.
430 A
Brisač vjetrobrana, perač vjetrobrana.
620 A
Centralno zaključavanje, vanjski električni retrovizori.
7 15 A
Autoradio, telematika, USB modul, komplet za telefoniranje bez ruku.
87, 5 A
Ključ s daljinskim upravljačem, računalo klima uređaja, ploča s
instrumentima, električni podizači prozora, davači kiše i vanjskog svjetla, alarm, blok tipki, sklopke ispod obruča upravljača.
915 A
Rasvjeta kabine i ploče s instrumentima.
1015 A
Četiri žmigavca.
1115 A
Brisač stra

188
Praktične informacije
* Jaki osigurači služe za dodatnu zaštitu električnih sustava. Zahvati na jakim osiguračimasmiju se obavljati samo u mreži PEUGEOT ili u nekoj stručnoj radionici.
Broj osiguračaJakostNamjena
187,5 A
Svjetla za vožnju natrag.
1
915 A
Pomoćna utičnica.
20*30 A
Električni podizači prozora.
21*30 A Grijač stražnjeg stakla.
227,5 A
Grijači vanjskih retrovizora.
2
425 A
Električna sjedala vozača i suvozača.
2
530 A Grijači sjedala.

189
7
Praktične informacije


Osigurači u prostoru
motora


Pristup osiguračima
)Otkopčajte poklopac i potpuno ga skinite.
Broj osiguračaJakostNamjena
115 A
Prednja svjetla za maglu.
410 A
Zvučna signalizacija.
57,5
A Alternator.
620 A Pranje farova.
7 10 A
Klima uređa
j.
920 A
Alarm.
1015 A Odleđivanje brisača.
11- Ne koristi se.
12-
Ne koristi se. Kućište osi
gurača smješteno je u prostorumotora (na lijevoj strani).

190
Praktične informacije
Broj osiguračaJakostNamjena
1
310 A
Dnevna svjetla.
14 10 A
Lijevo dugo svjetlo.
1510 A Desno dugo svjetlo.
1
620 A Lijevo kratko svjetlo (ksenon).
1
720 A Desno kratko svjetlo (ksenon).
1810 A Lijevo kratko svjetlo (halogeno), ručno i automatsko
podešavanje farova.
1
910 A
Desno kratko svjetlo (halogeno).
3130 A
Audio pojačalo.


Jaki osigurači služe za dodatnu zaštitu električnih sustava. Zahvati na jakim osiguračima smiju se obavljati samo u mre
