2012 PEUGEOT 4008 Instruksjoner for bruk (in Norwegian)

183
7
Praktisk informasjon
Skyv sideblinklyset bakover for å løsne på det. )Koble fra kontakten til sideblinklyset.
)Skift pæren.
Ved tilbakemontering foretas operasjonene i motsatt rekkefølge.
Disse pærene finner du hos din PEUGEOT-forhandler eller hos et kvalifisert verksted.
Skifte av sideblinklys og blinklys
Lys i utvendige speil

For å skifte ut LED-dioden må du kontakte din PEUGEOT-forhandler eller et kvalifisert verksted.

184
Praktisk informasjon

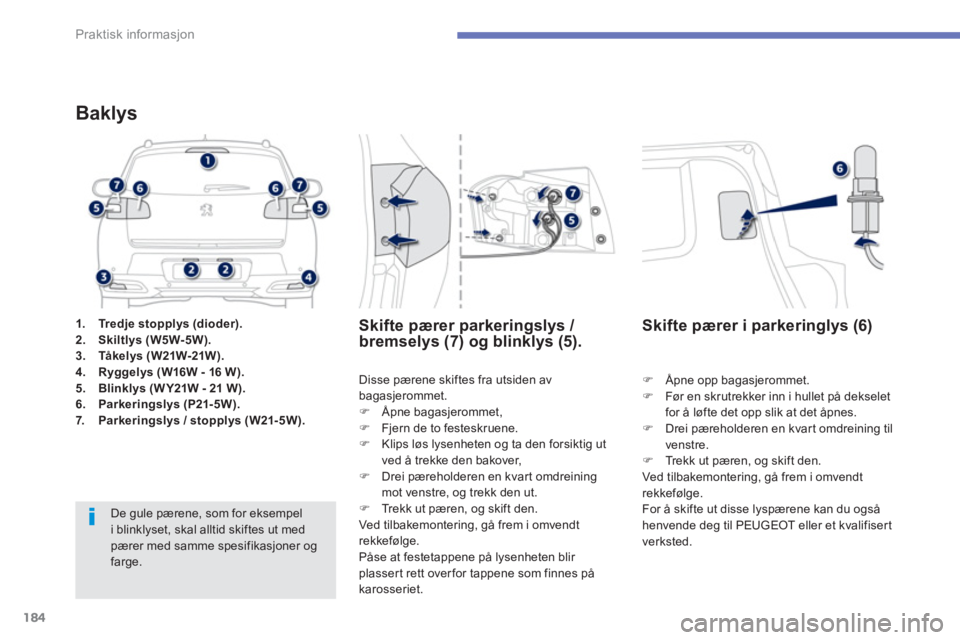

1.Tredje stopplys (dioder).2.Skiltlys (W5W-5W).3.Tåkelys (W21W-21W).4.Ryggelys (W16W - 16 W).5.Blinklys (W Y21W - 21 W).6.Parkeringslys (P21-5W).7.Parkeringslys / stopplys (W21-5W).
Baklys

De gule pærene, som for eksempel i blinklyset, skal alltid skiftes ut medpærer med samme spesifikasjoner og farge.
Disse
pærene skiftes fra utsiden avbagasjerommet. )
Åpne bagasjerommet, )
Fjern de to festeskruene.
)
Klips løs lysenheten og ta den forsiktig ut
ved å trekke den bakover,
) Drei pæreholderen en kvart omdreining
mot venstre, og trekk den ut. ) Trekk ut pæren, og skift den.
Ved tilbakemontering, gå frem i omvendt rekkefølge.
Påse at festetappene på lysenheten blir
plasser t rett over for tappene som finnes på
karosseriet.

Skifte pærer parkeringslys / bremselys (7) og blinklys (5).
)Åpne opp bagasjerommet. )Før en skrutrekker inn i hullet på dekselet
for å løfte det opp slik at det åpnes.)Drei pæreholderen en kvar t omdreining til
v
enstre.)Trekk ut pæren, og skift den.
Ved tilbakemontering, gå frem i omvendt
rekkefølge.
For å skifte ut disse lyspærene kan du også henvende deg til PEUGEOT eller et kvalifisert
verksted.












Skifte pærer i parkeringlys (6)

185
7
Praktisk informasjon

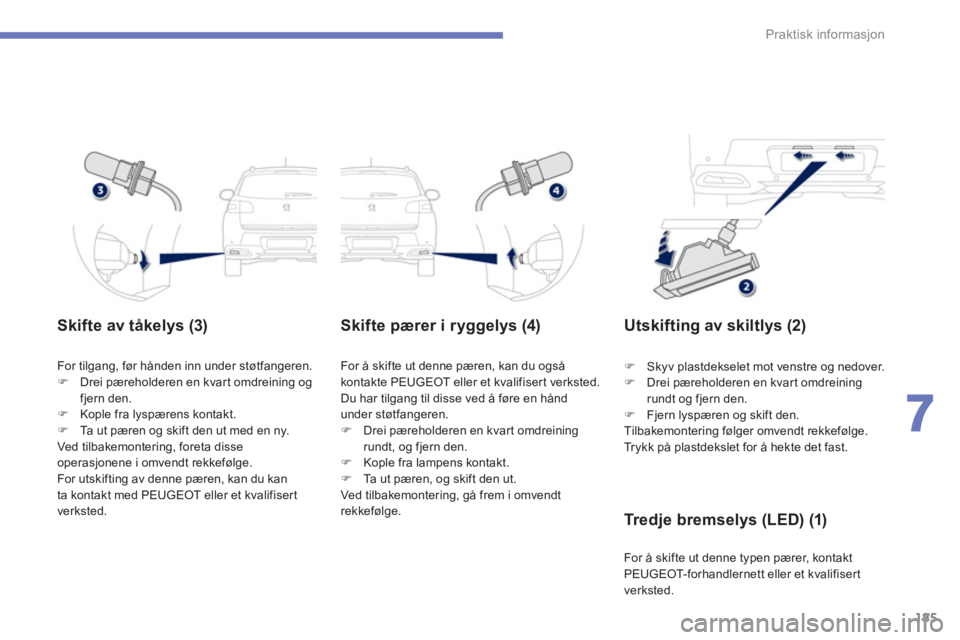

Skifte av tåkelys (3)
For tilgang, før hånden inn under støtfangeren. )Drei pæreholderen en kvart omdreining og
fjern den. )Kople fra lyspærens kontakt. )Ta ut pæren og skift den ut med en ny.
Ved tilbakemontering, foreta disse
operasjonene i omvendt rekkefølge.
For utskifting av denne pæren, kan du kan
ta kontakt med PEUGEOT eller et kvalifisert
verksted.
Skifte pærer i ryggelys (4)
For å skifte ut denne pæren, kan du ogsåkontakte PEUGEOT eller et kvalifiser t verksted.
Du har tilgang til disse ved å føre en hånd under støtfangeren. ) Drei pæreholderen en kvar t omdreining rundt, og fjern den.)
Kople fra lampens kontakt. )
Ta ut pæren, og skift den ut.
Ved tilbakemontering, gå frem i omvendt rekkefølge.
Utskifting av skiltlys (2)
)
Skyv plastdekselet mot venstre og nedover. )
Drei pæreholderen en kvar t omdreining
rundt og fjern den.) Fjern lyspæren og skift den.
Tilbakemontering følger omvendt rekkefølge.
Trykk på plastdekslet for å hekte det fast.
Tredje bremselys (LED) (1)

For å skifte ut denne typen pærer, kontakt
PEUGEOT-forhandlernett eller et kvalifisert
v
erksted.

186
Praktisk informasjon

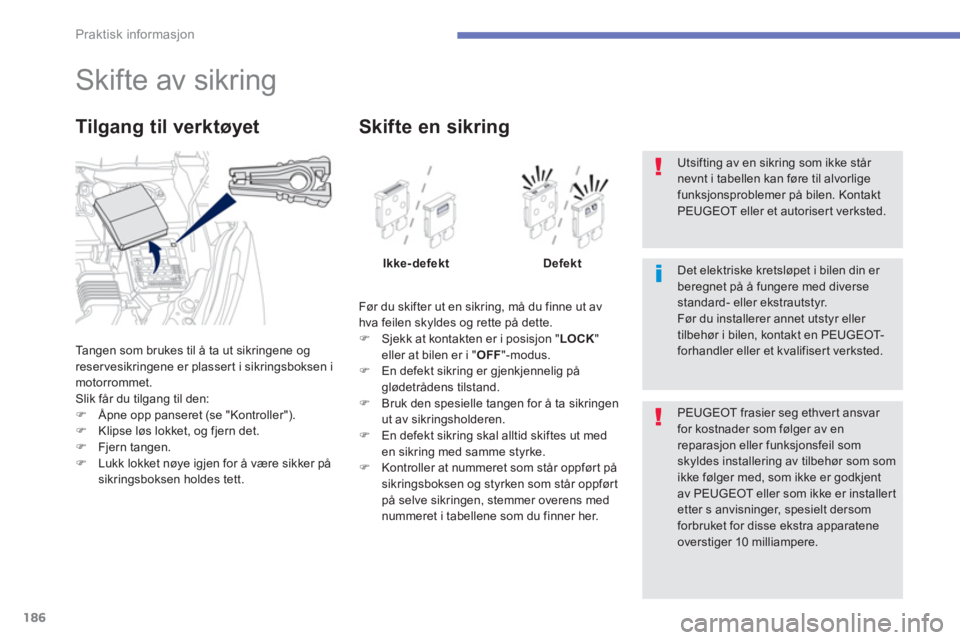

Skifte av sikring
Ta ngen som brukes til å ta ut sikringene og reservesikringene er plasser t i sikringsboksen i motorrommet.
Slik får du tilgang til den:)Åpne opp panseret (se "Kontroller").
)Klipse løs lokket, og fjern det. )Fjern tangen.)Lukk lokket nøye igjen for å være sikker på
sikringsboksen holdes tett.

Tilgang til verktøyet

Før du skifter ut en sikring, må du finne ut av
hva feilen skyldes og rette på dette. ) Sjekk at kontakten er i posisjon "LOCK"eller at bilen er i "
OFF "-modus.)
En defekt sikring er gjenkjennelig påglødetrådens tilstand.)
Bruk den spesielle tangen for å ta sikringenut av sikringsholderen. )
En defekt sikring skal alltid skiftes ut meden sikring med samme styrke. )
Kontroller at nummeret som står oppført påsikringsboksen og styrken som står oppført
på selve sikringen, stemmer overens med
nummeret i tabellene som du finner her.


Skifte en sikring

Ikke-defekt Defekt


PEUGEOT frasier seg ethvert ansvar for kostnader som følger av enreparasjon eller funksjonsfeil som skyldes installering av tilbehør som som ikke følger med, som ikke er godkjentav PEUGEOT eller som ikke er installert etter s anvisninger, spesielt dersom forbruket for disse ekstra apparatene overstiger 10 milliampere.

Det elektriske kretsløpet i bilen din er beregnet på å fungere med diversestandard- eller ekstrautstyr. Før du installerer annet utstyr eller tilbehør i bilen, kontakt en PEUGEOT-forhandler eller et kvalifisert verksted.


Utsifting av en sikring som ikke står nevnt i tabellen kan føre til alvorligefunksjonsproblemer på bilen. Kontakt PEUGEOT eller et autorisert verksted.

187
7
Praktisk informasjon

Sikringer i dashbordet

Sikringsboksen er plasser t nederst i
dashbordet (på venstre side).

Tilgang til sikringene
)Klipse løs lokket, og fjern det ved å trekke
det mot deg.
Sikring nr.StyrkeFunksjoner
1*30 A
Vifte i kupeen
2 15 A
Stopplys, tredje stopplys.
310 A
Tå ke b a k lys.
430 A
Vindusvisker foran, vindusspyler.
620 A
Sentrallås, elektrisk betjente utvendige speiL.
7 15 A
Bilradio, telematikk, USB-boks, handsfree-sett.
87, 5 A
Nøkkel med fjernbetjening, styreenhet klimaanlegg,
instrumentpanel, el-vindusheiser, regn- og lyssensor, alarm,
trykknapprad, betjening under rattet.
915 A
Lys i kupé og i instrumentpanel.
1015 A
Varselblink.
1115 A Vindusvisker bak.
12 7,5
A Instrumentpanel, multifunksjonsdisplay, parkeringsassistanse,
varme i seter, avising av bakruten, elektrisk soldeksel,
automatiske regulering av lykter.
1
315 A
Sigarettenner, kontakt for tilbehør.
1520 A
Elektrisk soldeksel.
1
610 A Speil utvendig, bilradio.

188
Praktisk informasjon
* De store sikringene utgjør en ekstra beskyttelse av de elektriske systemene i bilen. Enhver reparasjon på de store sikringene skal foretas av et PEUGEOT-verksted eller etkvalifiser t verksted.

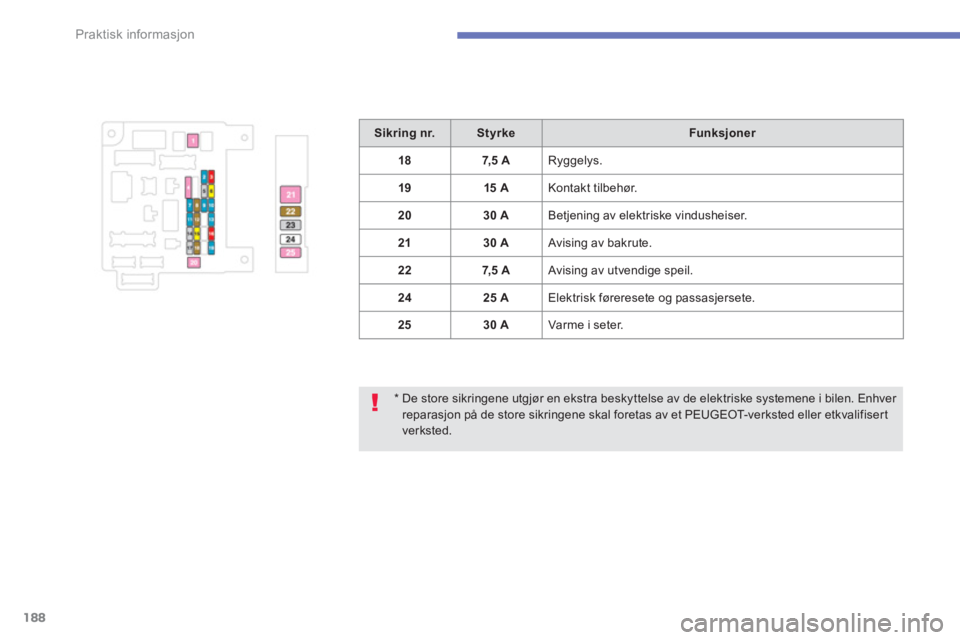

Sikring nr.StyrkeFunksjoner
187,5 A
Ryggelys.
1
915 A
Kontakt tilbehør.
2030 A Betjening av elektriske vindusheiser.
2130 A Avising av bakrute.
227,5 A
Avising av utvendige speil.
2
425 A
Elektrisk føreresete og passasjersete.
2
530 A Varme i seter.

189
7
Praktisk informasjon

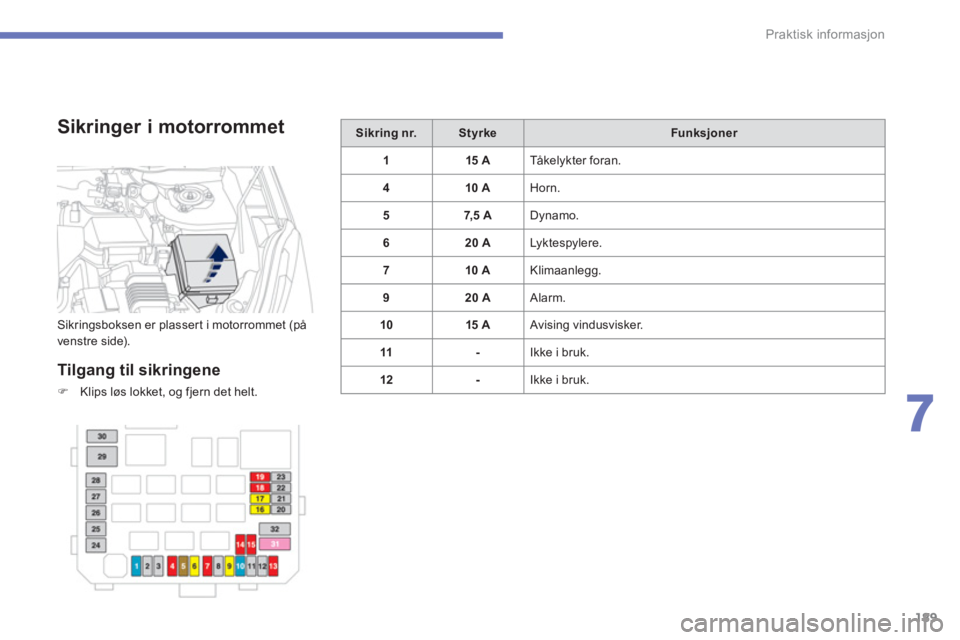

Sikringer i motorrommet

Tilgang til sikringene
)Klips løs lokket, og fjern det helt.
Sikring nr.StyrkeFunksjoner
115 A
Tå ke lykter foran.
410 A
Horn.
57,5
A Dynamo.
620 A Ly ktespylere.
7 10 A
Klimaanle
gg.
920 A
Alarm.
1015 A
Avising vindusvisker.
11- Ikke i bruk.
12-
Ikke i bruk. Sikrin
gsboksen er plasser t i motorrommet (på
venstre side).

190
Praktisk informasjon

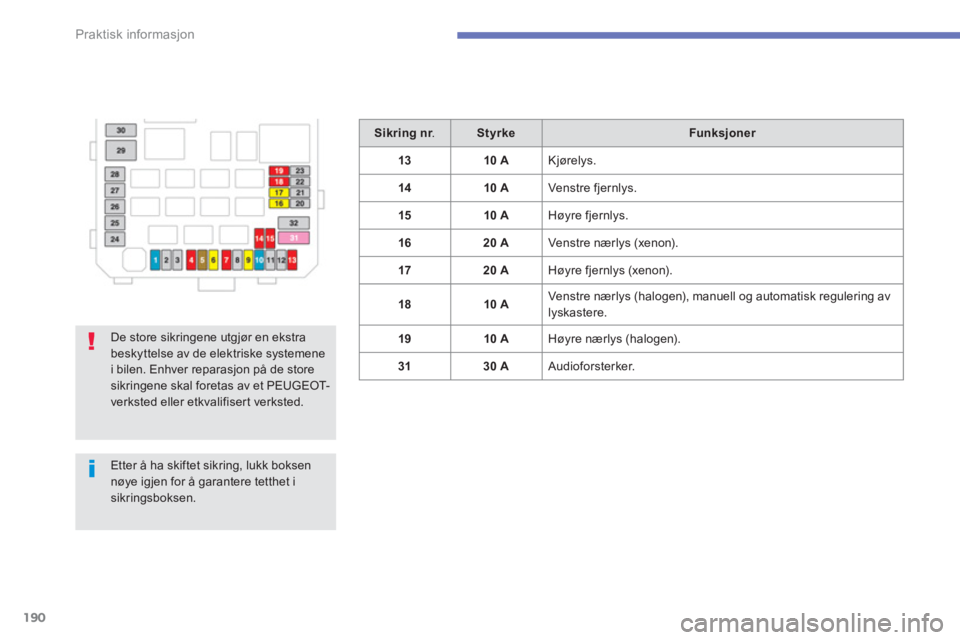

Sikring nr.rStyrkeFunksjoner
1
310 A
Kjørelys.
14 10 A
Venstre fjernlys.
1510 A
Høyre fjernlys.
1
620 A Venstre nær lys (xenon).
1
720 A Høyre fjernlys (xenon).
1810 A Venstre nær lys (halogen), manuell og automatisk regulering avlyskastere.
1
910 A
Høyre nærlys (halogen).
3130 A
Audioforsterker.

De store sikringene utgjør en ekstrabeskyttelse av de elektriske systemenei bilen. Enhver reparasjon på de store sikringene skal foretas av et PEUGEOT-verksted eller etkvalifisert verksted.


Etter å ha skiftet sikring, lukk boksen nøye igjen for å garantere tetthet i sikringsboksen.
