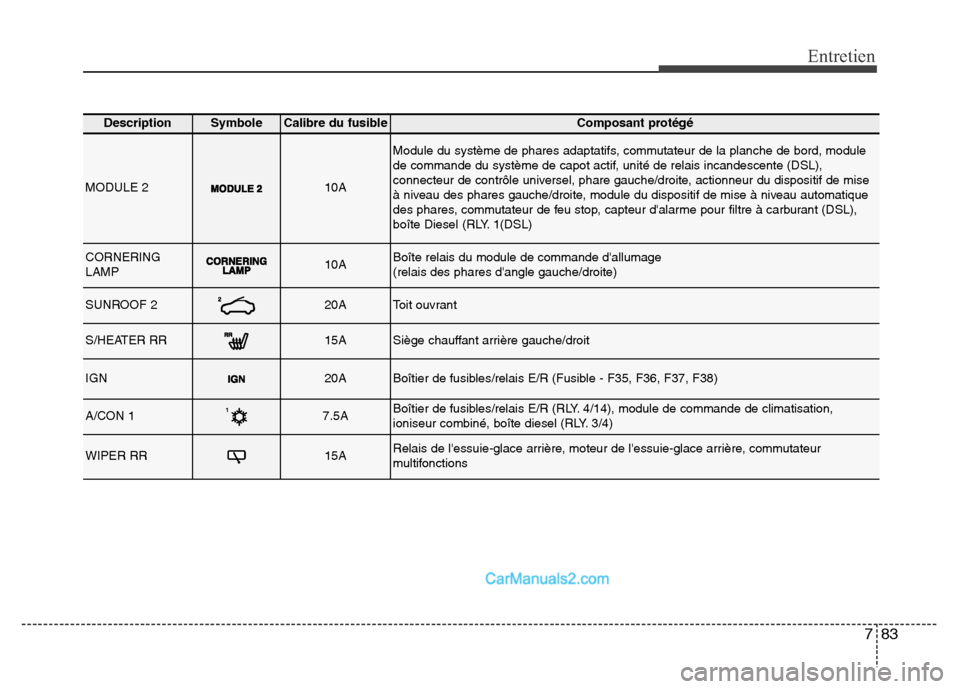

783
Entretien
DescriptionSymbole Calibre du fusibleComposant protégé
MODULE 210A
Module du système de phares adaptatifs, commutateur de la planche de bord, module
de commande du système de capot actif, unité de relais incandescente (DSL),
connecteur de contrôle universel, phare gauche/droite, actionneur du dispositif de mise
à niveau des phares gauche/droite, module du dispositif de mise à niveau automatique
des phares, commutateur de feu stop, capteur d'alarme pour filtre à carburant (DSL),
boîte Diesel (RLY. 1(DSL)
CORNERING
LAMP 10ABoîte relais du module de commande d'allumage
(relais des phares d'angle gauche/droite)
SUNROOF 220AToit ouvrant
S/HEATER RR15ASiège chauffant arrière gauche/droit
IGN20ABoîtier de fusibles/relais E/R (Fusible - F35, F36, F37, F38)
A/CON 17.5ABoîtier de fusibles/relais E/R (RLY. 4/14), module de commande de climatisation,
ioniseur combiné, boîte diesel (RLY. 3/4)
WIPER RR15ARelais de l'essuie-glace arrière, moteur de l'essuie-glace arrière, commutateur
multifonctions
Entretien

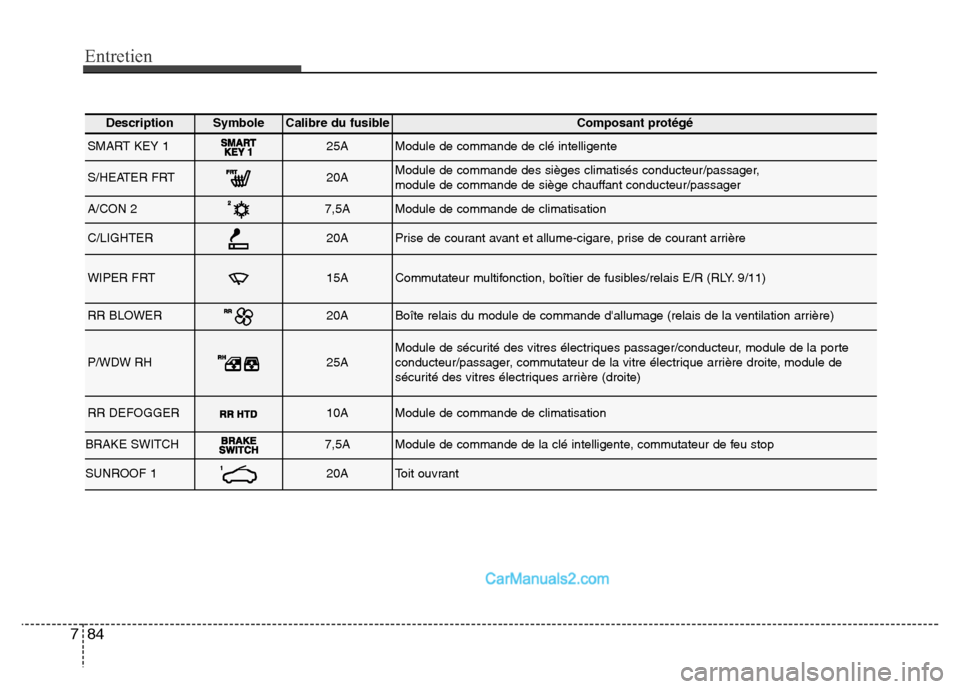

84 7
DescriptionSymbole Calibre du fusibleComposant protégé
SMART KEY 125AModule de commande de clé intelligente
S/HEATER FRT20AModule de commande des sièges climatisés conducteur/passager,
module de commande de siège chauffant conducteur/passager
A/CON 27,5AModule de commande de climatisation
C/LIGHTER20APrise de courant avant et allume-cigare, prise de courant arrière
WIPER FRT15ACommutateur multifonction, boîtier de fusibles/relais E/R (RLY. 9/11)
RR BLOWER20ABoîte relais du module de commande d'allumage (relais de la ventilation arrière)
P/WDW RH25AModule de sécurité des vitres électriques passager/conducteur, module de la porte
conducteur/passager, commutateur de la vitre électrique arrière droite, module de
sécurité des vitres électriques arrière (droite)
RR DEFOGGER10AModule de commande de climatisation
BRAKE SWITCH7,5AModule de commande de la clé intelligente, commutateur de feu stop
SUNROOF 120AToit ouvrant
