ZPĚTNÁ ZRCÁTKA
VNITŘNÍ ZPĚTNÉ ZRCÁTKO
obr. 36
Součástí zrcátka je bezpednostní mecha-
nismus, který je při prudkém nárazu na ce-
stujícího uvolní z držáku.
Je nastavitelné páčkou A-obr. 36:
❒normální poloha
❒poloha proti oslnění.
obr. 36F0P0029m
obr. 37F0P0030m
VNĚJŠÍ ZPĚTNÁ ZRCÁTKA
Manuální nastavení obr. 37
Působte na kolečko A.
obr. 38F0P0031m
Elektrické nastavení obr. 38
Je možno pouze s klíčkem zapalování na
poloze M.
Postup při nastavení:
❒spínačem Azvolte zrcátko k nastavení
(pravé nebo levé);
❒nastavte zrcátko působením na spínač
Bve čtyřech směrech.
Elektrické přiklopení obr. 38
Je možno pouze s klíčkem zapalování na
poloze M.
Nastavte spínač Ado středové polohy a
následně nastavte spínač Bdozadu.

26
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA A
OVLADAČE
Přiklopení
V případě potřeby, (například tvoří-li zr-
cátko překážku v úzkém jízdním profilu),
je možné zrcátko sklopit z vyklopené po-
lohy 1-obr. 39do polohy 2.
Během jízdy se zrcátka muse-
jí nacházet v poloze 1-obr. 39.
Spodní část vnějšího zpětné-
ho zrcátka na straně řidiče je
mírně zakřivená, proto mírně mění vní-
mání vzdálenosti.
POZOR!Vyhřívání (pokud je ve výbavě)
Zrcátka jsou vybavena topnými odpory,
které v zapnutém stavu vyhřívají zadní ok-
no (stisknutím tlačítka
().
UPOZORNĚNÍ Funkce je časově omeze-
na, automaticky bude vypnuta za několik
minut.
obr. 39F0P0032m

68
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA A
OVLADAČE
UPOZORNĚNÍ Nepoužívejte popelník
současně jako koš na papír a na nedopal-
ky cigaret: papír by se při kontaktu mohl
vznítit.
SLUNEČNÍ CLONY obr. 87
Nacházejí se po stranách vnitřního zpět-
ného zrcátka. Protisluneční clony lze je na-
stavit čelně i stranou.
Na zadní straně clony se může nacházet
kosmetické zrcátko.
Toaletní zrcátko (pokud je ve výbavě) se
zpřístupní odsunutím krytu A.
obr. 87F0P0079mobr. 88F0P0080m
obr. 89F0P0081m
NAPÁJECÍ ZÁSUVKY
(pokud jsou ve výbavě)
Napájecí zásuvky mohou být umístěny na
různých místech v interiéru.
Zpřístupní se otevřením krytky A-obr. 88.
PEVNÁ ODDĚLOVACÍ
PŘEPÁŽKA
(pokud je ve výbavě)
Některé verze jsou vybaveny pevnou trub-
kovou přepážkou obr. 89, která oddělu-
je nákladový prostor od prostoru řidiče, a
která má chránit řidiče před vniknutím ná-
kladu za jízdy.

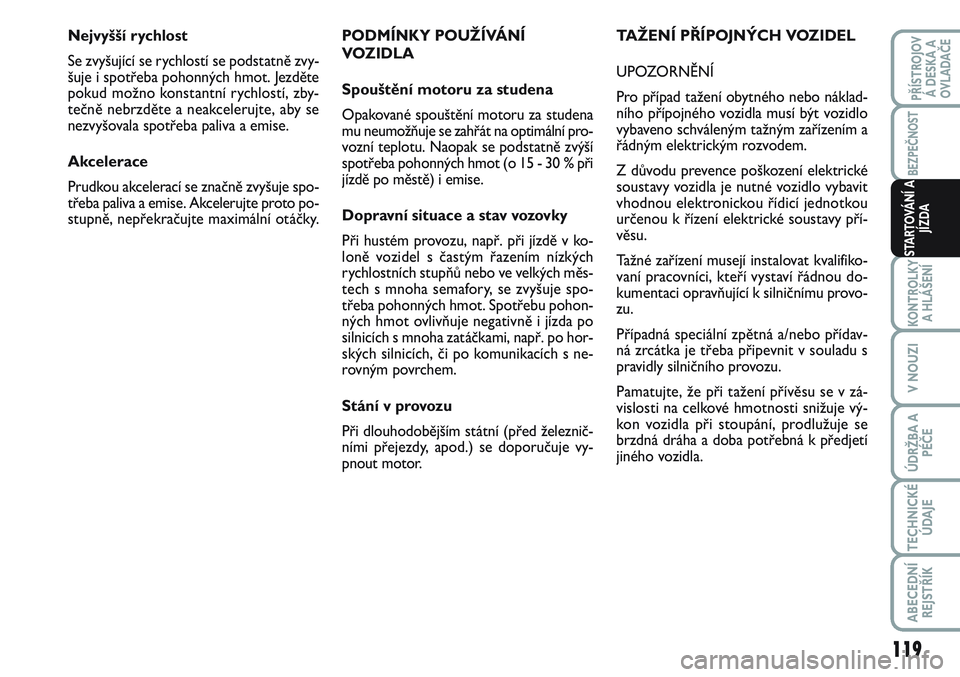

PODMÍNKY POUŽÍVÁNÍ
VOZIDLA
Spouštění motoru za studena
Opakované spouštění motoru za studena
mu neumožňuje se zahřát na optimální pro-
vozní teplotu. Naopak se podstatně zvýší
spotřeba pohonných hmot (o 15 - 30 % při
jízdě po městě) i emise.
Dopravní situace a stav vozovky
Při hustém provozu, např. při jízdě v ko-
loně vozidel s častým řazením nízkých
rychlostních stupňů nebo ve velkých měs-
tech s mnoha semafory, se zvyšuje spo-
třeba pohonných hmot. Spotřebu pohon-
ných hmot ovlivňuje negativně i jízda po
silnicích s mnoha zatáčkami, např. po hor-
ských silnicích, či po komunikacích s ne-
rovným povrchem.
Stání v provozu
Při dlouhodobějším státní (před železnič-
ními přejezdy, apod.) se doporučuje vy-
pnout motor. Nejvyšší rychlost
Se zvyšující se rychlostí se podstatně zvy-
šuje i spotřeba pohonných hmot. Jezděte
pokud možno konstantní rychlostí, zby-
tečně nebrzděte a neakcelerujte, aby se
nezvyšovala spotřeba paliva a emise.
Akcelerace
Prudkou akcelerací se značně zvyšuje spo-
třeba paliva a emise. Akcelerujte proto po-
stupně, nepřekračujte maximální otáčky.TAŽENÍ PŘÍPOJNÝCH VOZIDEL
UPOZORNĚNÍ
Pro případ tažení obytného nebo náklad-
ního přípojného vozidla musí být vozidlo
vybaveno schváleným tažným zařízením a
řádným elektrickým rozvodem.
Z důvodu prevence poškození elektrické
soustavy vozidla je nutné vozidlo vybavit
vhodnou elektronickou řídicí jednotkou
určenou k řízení elektrické soustavy pří-
věsu.
Tažné zařízení musejí instalovat kvalifiko-
vaní pracovníci, kteří vystaví řádnou do-
kumentaci opravňující k silničnímu provo-
zu.
Případná speciální zpětná a/nebo přídav-
ná zrcátka je třeba připevnit v souladu s
pravidly silničního provozu.
Pamatujte, že při tažení přívěsu se v zá-
vislosti na celkové hmotnosti snižuje vý-
kon vozidla při stoupání, prodlužuje se
brzdná dráha a doba potřebná k předjetí
jiného vozidla.
