2012 FIAT SCUDO brzdová kapalina

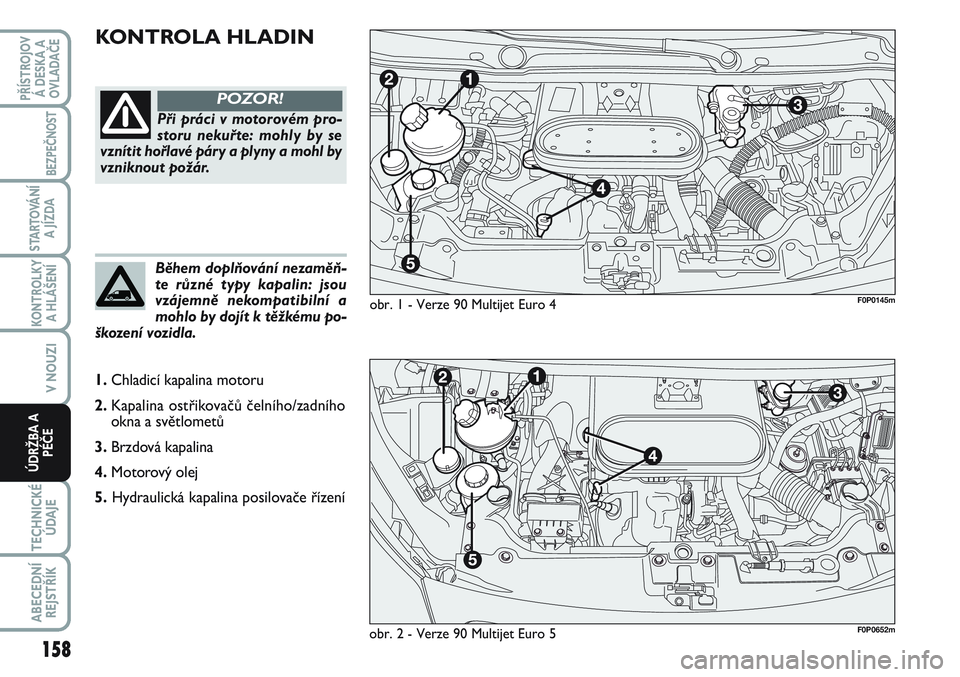

KONTROLA HLADIN
obr. 1 - Verze 90 Multijet Euro 4
Při práci v motorovém pro-
storu nekuřte: mohly by se
vznítit hořlavé páry a plyny a mohl by
vzniknout požár.
POZOR!
Během doplňování nezaměň-
te různé typy kapalin: jsou
vzájemně nekompatibilní a
mohlo by dojít k těžkému po-
škození vozidla.
F0P0145m
1.Chladicí kapalina motoru
2.Kapalina ostřikovačů čelního/zadního
okna a světlometů
3.Brzdová kapalina
4.Motorový olej
5.Hydraulická kapalina posilovače řízení
158
KONTROLKY
A HLÁŠENÍ
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOV
Á DESKA A
OVLADAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
V NOUZI
ÚDRŽBA A
PÉČE
obr. 2 - Verze 90 Multijet Euro 5F0P0652m

1.Chladicí kapalina motoru
2.Kapalina ostřikovačů čelního/zadního
okna a světlometů
3.Brzdová kapalina
4.Motorový olej
5.Hydraulická kapalina posilovače řízení
6.Plnicí hrdlo motorového oleje.
F0P0146mobr. 3 - Verze 120 Multijet a 140 Multijet
159
KONTROLKY
A HLÁŠENÍ
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOV
Á DESKA A
OVLADAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
V NOUZI
ÚDRŽBA A
PÉČE
F0P0640mobr. 4 - Verze 130 Multijet a 165 Multijet
1.Chladicí kapalina motoru
2.Kapalina ostřikovačů čelního/zadního
okna a světlometů
3.Brzdová kapalina
4.Motorový olej
5.Hydraulická kapalina posilovače řízení

BRZDOVÁ KAPALINA obr. 11
Vyšroubujte uzávěr Aa zkontrolujte, zda
hladina kapaliny v nádrži dosahuje na ma-
ximum.
Hladina kapaliny v nádrži nesmí nikdy pře-
kročit značku MAX.
Potřebujete-li doplnit brzdovou kapalinu,
používejte pouze třídu DOT4. Doporu-
čujeme Vám používat brzdovou kapalinu
TUTELA TOP 4, kterou je brzdová sou-
stava naplněna ve výrobním závodě.
UPOZORNĚNÍ Brzdová kapalina je nasá-
vá vlhkost. Jestliže vozidlo používáte pře-
vážně v oblastech s vysokou vlhkostí vzdu-
chu, je nutno brzdovou kapalinu měnit čas-
těji, než je uvedeno v plánu údržby. Hladina se kontrolujte pohledem na ná-
držku.
obr. 11F0P0155m
Nikdy nejezděte s prázdnou
nádržkou ostřikovače čelního/
zadního skla. ostřikovač je důležitý pro
zachování výhledu z vozidla.
POZOR!
Některé složky kapaliny do
ostřikovače jsou hořlavé. V
motorovém prostoru se nacházejí hor-
ké části, které by se při kontaktu s ni-
mi mohly vznítit .
POZOR!
KAPALINA OSTŘIKOVAČŮ
ČELNÍHO A ZADNÍHO OKNA
obr. 10
Chcete-li kapalinu doplnit, otevřete víčko A.
Do ostřikovačů používejte směs vody a ka-
paliny TUTELA PROFESSIONAL
SC35v následujícím poměru:
V létě: 30 % TUTELA PROFESSIO-
NAL SC35a 70 % vody.
V zimě: 50% TUTELA PROFESSIO-
NAL SC35a 50% vody.
Při teplotách pod -20 °C používejte čistý
přípravek TUTELA PROFESSIONAL
SC35.
obr. 10F0P0154mF0P0155m
162
KONTROLKY
A HLÁŠENÍ
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOV
Á DESKA A
OVLADAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
V NOUZI
ÚDRŽBA A
PÉČE

Při otvírání nádržky dbejte na
to, aby vysoce korozivní brz-
dová kapalina nepotřísnila la-
kované plochy. Pokud k po-
třísnění přesto dojde, ihned zasažené
místo omyjte vodou.
Brzdová kapalina je jedova-
tá a vysoce korozivní. Při ná-
hodném potřísnění omyjte zasažené
části těla vodou a neutrálním mýdlem
a opláchněte je hojným množstvím
vody. Při požití se obraťte ihned na lé-
kaře.
POZOR!
Symbol πna nádobce ozna-
čuje brzdovou kapalinu syn-
tetického typu a odlišuje ji tak od ty-
pu minerálního. Brzdová kapalina mi-
nerálního typu může nenapravitelně
poškodit pryžová těsnění brzdové sou-
stavy.
POZOR!
HYDRAULICKÁ KAPALINA
POSILOVAČE ŘÍZENÍ
U vozidla zaparkovaného na vodorovné plo-
še a při vypnutém studeném motoru zkon-
trolujte, zda je hladina hydraulické kapaliny
mezi značkami MINa MAXna vyrovná-
vací nádržce obr. 12 aobr. 13.
Pokud je hydraulická kapalina zahřátá, hla-
dina může být i nad značkou MAX.
Pokud je hladina hydraulické kapaliny níž,
doplňte ji výhradně produktem se shod-
nými charakteristikami.
obr. 12 - Verze 90 MultijetF0P0150mobr. 13 - Verze 120-130-140
a 165 MultijetF0P0151m
Spotřeba hydraulické kapaliny
posilovače řízení je velmi níz-
ká. Pokud je zanedlouho po
doplnění nutné kapalinu dopl-
nit znovu, nechte těsnost systému zkon-
trolovat v autorizovaném servisu Fiat .
Hydraulická kapalina nesmí
přijít do kontaktu s horkými
díly v motorovém prostoru: je hořlavá.
POZOR!
U verzí van se doporučuje vý-
měna brzdové kapaliny kaž-
dé dva roky.
POZOR!
163
KONTROLKY
A HLÁŠENÍ
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOV
Á DESKA A
OVLADAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
V NOUZI
ÚDRŽBA A
PÉČE

201
KONTROLKY
A HLÁŠENÍ
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOV
Á DESKA A
OVLADAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
Použití
Mazivaa tuky pro
přenos výkonu
Brzdová kapalina
Ochranný
prostředek
pro chladiče
Kapalina pro
o
střikovače čelního
a zadního oknaKvalitativní charakteristiky kapalin a maziv
pro správné fungování vozidla
Syntetický olej třídy SAE 75W-85,
který splňuje požadavky API GL4 a MIL-L-2105 D LEV
Vazelína na bázi lithiového mýdla s obsahem síranu
molybdeničitého, onzistence NLGI 2
Hydraulická kapalina pro posilovač řízení.
Splňuje požadavky ATF DEXRON III
Syntetická kapalina pro hydraulické a elektrohydraulické systémy


Syntetická kapalina FMVSS n° 116 DOT 4, ISO 4925
SAE J1704, CUNA NC 956- 01
Ochranný prostředek s nemrznoucím účinkem, červená
barva, pro systémy chlazení, na bázi etylénglykolu s
organickým vzorcem, použita technologie OAT
Podle specifikací CUNA NC 956-16, ASTM D 3306.
Směs alkoholů, vody a smáčedel CUNA NC 956-11Kapaliny a maziva
TUTELA
MATRYX
TUTELA
STAR 500
TUTELA GI/E
TUTELA GI/R
TUTELA TOP 4
PARAFLU
UP
TUTELA
PROFESSIONAL
SC 35Aplikace
Mechanické převodovky
a diferenciály
Stejnoběžné klouby
Elektro hydraulický
posilovač řízení
Hydraulický posilovač řízení
Hydraulické brzdy
a hydraulická ovládání
spojky
Okruhy chlazení Použití v
koncentraci:
50 % do –35 °C
Používat neředěný nebo
zředěný do ostřikovacích
soustav
