BESKRIVELSE
Det automatiske 2-zoners klimaanlæg re-
gulerer luftens temperatur/fordeling i ka-
binen i to områder: førerside og passager-
side. Styringen af temperaturen er baseret
på „tilsvarende temperatur“: Systemet be-
varer således komforten i kabinen konstant
og udligner eventuelle ændringer i de ydre
klimaforhold inklusive solbestråling, der af-
læses af en speciel sensor.
Følgende parametre og funktioner kon-
trolleres automatisk:
❒lufttemperatur ved ventilationsåbnin-
gerne i fører-/forsædepassagersiden;
❒luftfordeling ved ventilationsåbningerne
i fører-/forsædepassagersiden;
❒blæserhastighed (kontinuerlig ændring
af luftstrømmen);
❒aktivering af kompressor (til afkø-
ling/affugtning af luften);
❒luftrecirkulation.Alle disse funktioner kan ændres manuelt,
dvs. man kan gribe ind i systemet og væl-
ge en eller flere funktioner og ændre de-
res parametre. På denne måde deaktiveres
den automatiske styring af de funktioner,
som er ændret manuelt, på hvilke systemet
kun aktiveres af sikkerhedsgrunde. De ma-
nuelle valg har altid førsteprioritet i forhold
til automatikken, og de lagres indtil bru-
geren overlader det til den automatiske
styring ved at trykke på knappen AUTO,
undtagen i de tilfælde, hvor systemet akti-
veres på grund af særlige sikkerhedsfor-
hold. Den manuelle indstilling af en funk-
tion indvirker ikke på kontrollen af de
øvrige automatiske funktioner. Luftmæng-
den, der indføres i kabinen, er uafhængig af
bilens hastighed, da den reguleres af den
elektronisk styrede blæser. Den indførte
lufts temperatur styres altid automatisk ef-
ter de indstillede temperaturer på display-
et for fører eller forsædepassager (undta-
gen når anlægget er slukket eller under
visse forhold, når kompressoren er fra-
koblet).Systemet gør det muligt at indstille eller
ændre følgende parametre og funktioner
manuelt:
❒lufttemperatur i fører-/passagersiden;
❒blæserhastighed (kontinuerlig ændring);
❒luftfordeling i de syv positioner (fører-/
forsædepassagersiden);
❒aktivering af kompressor;
❒prioritering af fordeling 1-zone/2-zoner;
❒funktionen hurtig afrimning/afdugning;
❒luftrecirkulation;
❒elbagrude;
❒slukning af systemet.

49
I
NØDSITUATIO-
NER
VEDLIGEHOL-
DELSE OG PLEJE
TEKNISKE
D ATA
INDHOLD
SIKKERHEDS-
UDSTYR
START OG
KØRSEL
KONTROL-
LAMPER OG
MEDDELELSER
KENDSKAB
TIIL BIILEN
Follow me home
(afhængigt af versioner/markeder)
Denne funktion gør det muligt at oplyse
området foran bilen i en tidsindstillet pe-
riode (45 sekunder) med nøglen i position
Seller taget ud ved at flytte venstre kon-
taktarm mod instrumentbrættet. Funktio-
nen aktiveres, hvis kontaktarmen flyttes
inden 2 minutter efter slukning af moto-
ren.
Hvis bilen er udstyret med automatisk
tænding af positions- og nærlys, aktiveres
funktionen follow me home automatisk,
når dørene åbnes.SENSOR FOR AUTOMATISKE
LYGTER (skumringssensor)
(afhængigt af versioner/markeder)
Sensoren detekterer ændringer i lys-
mængden uden for bilen på grundlag af den
indstillede følsomhed. Jo højere følsom-
heden er, desto senere tændes lygterne
når lysmængden i omgivelserne falder.
Aktivering fig. 58
Drej drejekontakten til position AUTO:
Positionslyset og nærlyset vil da automa-
tisk blive tændt samtidig som en funktion
af den udvendige lysmængde.
fig. 58F0P0286m
Deaktivering fig. 58
Drej drejekontakten tilbage i position å:
Funktionen slås fra samtidig med at der vi-
ses en meddelelse på displayet.
Sensoren er ikke i stand til at detektere
tåge. I tåget vejr skal lygterne derfor tæn-
des manuelt.

51
I
NØDSITUATIO-
NER
VEDLIGEHOL-
DELSE OG PLEJE
TEKNISKE
D ATA
INDHOLD
SIKKERHEDS-
UDSTYR
START OG
KØRSEL
KONTROL-
LAMPER OG
MEDDELELSER
KENDSKAB
TIIL BIILEN
Regnsensoren, som kun findes på nogle
versioner, er en elektronisk anordning ko-
blet til forrudeviskerne med det formål
– under den intermitterende funktion – at
foretage en automatisk tilpasning af vin-
duesviskerens slag til regnens intensitet.
Sensoren aktiveres automatisk, når kon-
taktarmen flyttes i position AUTOog den
regulerer viskergangen gradvist fra stand-
sede viskere, når ruden er tør, til langsom
konstant gang i kraftig regn.
Aktivering af regnsensoren signaleres ved
et „slag“ for indlæsning af kommandoen. REGNSENSOR
(afhængigt af versioner/markeder)
Regnsensoren er placeret bag det indven-
dige bakspejl i kontakt med frontruden og
gør det muligt under den intermitteren-
de funktion at foretage en automatisk til-
pasning af vinduesviskerens slag til regnens
intensitet.
VIGTIGT! Hold ruden ren i området om-
kring sensoren.

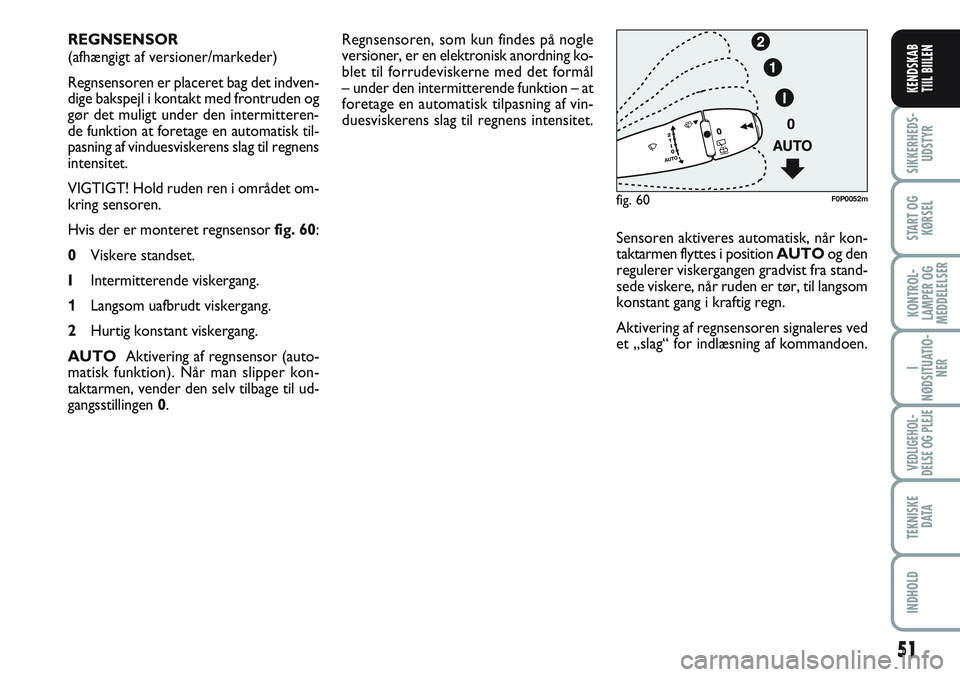

Hvis der er monteret regnsensor fig. 60:
0Viskere standset.
IIntermitterende viskergang.
1Langsom uafbrudt viskergang.
2Hurtig konstant viskergang.
AUTOAktivering af regnsensor (auto-
matisk funktion). Når man slipper kon-
taktarmen, vender den selv tilbage til ud-
gangsstillingen 0.
fig. 60F0P0052m

52
I
NØDSITUATIO-
NER
VEDLIGEHOL-
DELSE OG PLEJE
TEKNISKE
D ATA
INDHOLD
SIKKERHEDS-
UDSTYR
START OG
KØRSEL
KONTROL-
LAMPER OG
MEDDELELSER
KENDSKAB
TIIL BIILEN
Når der sprøjtes sprinklervæske på ruden
med regnsensoren aktiveret, udføres en
normal vask, hvorefter regnsensoren gen-
optager sin normale automatiske funktion.
Regnsensoren slås fra ved at flytte forru-
deviskerbetjeningen i position I, 1eller 2.
Når regnsensoren slås fra, vises en med-
delelse på displayet.
Regnsensoren kan slås til ved blot at flyt-
te kontaktarmen i en anden position og ef-
terfølgende i position AUTO.Regnsensoren er i stand til at genkende og
automatisk tilpasse sig til følgende forhold,
der kræver en anden følsomhed for akti-
vering:
❒urenheder på styreoverfladen (saltaf-
lejringer, snavs osv.);
❒striber af vand forårsaget af viskerbla-
dene under brug af forrudeviskerne;
❒forskel mellem dag og nat (det menne-
skelige øje forstyrres i højere grad om
natten, hvis ruderne er våde).Hvis kontaktarmen trækkes let mod rat-
tet (ustabil position), uafhængig af dreje-
kontaktens position, aktiveres sprinkler-
væsken på forruden og (afhængigt af
versioner/markeder) lygtevaskeren på be-
tingelse af, at enten nærlys eller fjernlys er
tændt. Forrudeviskerne udfører herefter
tre slag.Aktiver ikke regnsensoren,
når bilen vaskes i en auto-
matisk vaskehal.
VIGTIGT
Hvis forruden skal vaskes,
skal man altid kontrollere, at
regnsensoren er slået fra.
VIGTIGT
Hvis der er is på forruden,
skal man undgå at aktivere
regnsensoren.
VIGTIGT

63
I
NØDSITUATIO-
NER
VEDLIGEHOL-
DELSE OG PLEJE
TEKNISKE
D ATA
INDHOLD
SIKKERHEDS-
UDSTYR
START OG
KØRSEL
KONTROL-
LAMPER OG
MEDDELELSER
KENDSKAB
TIIL BIILEN
DEAKTIVERING AF DEN
VOLUMETRISKE ALARM
(afhængigt af versioner/markeder)
Tryk på knappen fig. 73på instrument-
panelet på midterkonsollen for at slå den
volumetriske alarm fra.
Herefter er det kun den perimetriske
alarm, der er aktiveret.
Deaktiveringen angives ved at lysdioden
på knappen lyser op.
For yderligere oplysninger henvises til af-
snittet „Alarm“ i dette kapitel.
fig. 72F0P0063m
DEAKTIVERING AF
PARKERINGSSENSORER
(afhængigt af versioner/markeder)
Tryk på knappen fig. 72på instrument-
panelet på midterkonsollen for at slå par-
keringssensorerne fra.
Deaktiveringen angives ved at lysdioden
på knappen lyser op.
Tryk på knappen igen for at slå senso-
rerne til.
VIGTIGT!Parkeringssensorernes til-
stand (slået til eller fra) lagres i systemet,
når motoren slukkes.
fig. 73F0P0062m
CENTRALÅS FOR SKYDEDØRE
I SIDEN OG BAGDØRE
(afhængigt af versioner/markeder)
For samtidig låsning af skydedørene i siden
og bagdøre skal man trykke på knappen
fig. 71på instrumentpanelet på midter-
konsollen, uafhængigt af tændingsnøglens
position.
Aktiveringen af denne funktion vises ved
at knappens lysdiode tændes.
Dørene låses op ved igen at trykke på
knappen.
fig. 71F0P0061m

88
SIKKERHEDS-
UDSTYR
START OG
KØRSEL
KONTROL-
LAMPER OG
MEDDELELSER
I
NØDSITUATIO-
NER
VEDLIGEHOL-
DELSE OG PLEJE
TEKNISKE
D ATA
INDHOLD
KENDSKAB
TIIL BIILEN

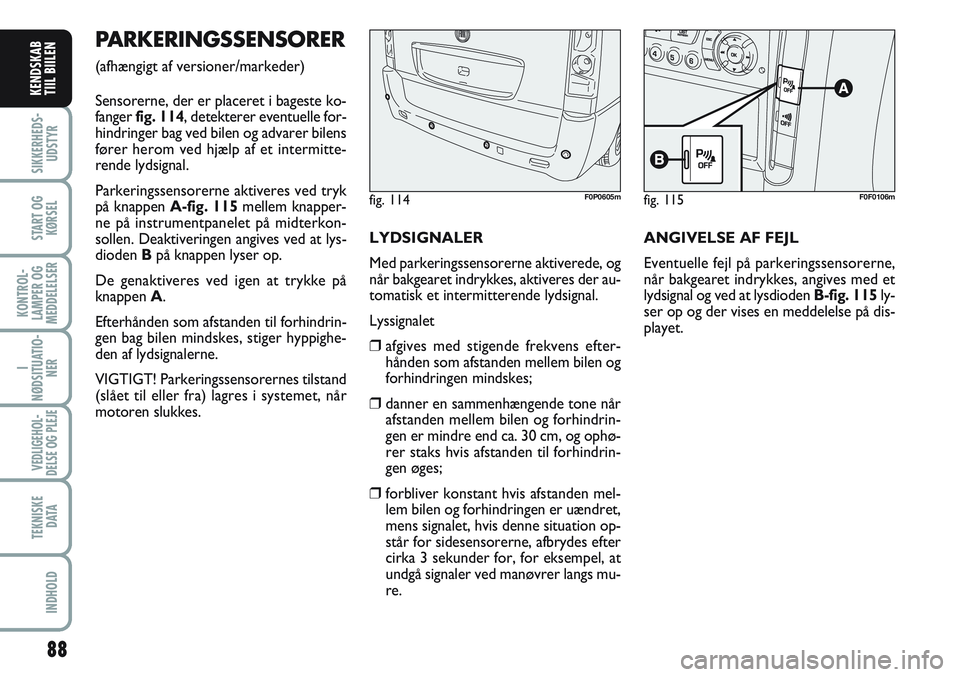

PARKERINGSSENSORER
(afhængigt af versioner/markeder)
Sensorerne, der er placeret i bageste ko-
fanger fig. 114, detekterer eventuelle for-
hindringer bag ved bilen og advarer bilens
fører herom ved hjælp af et intermitte-
rende lydsignal.
Parkeringssensorerne aktiveres ved tryk
på knappen A-fig. 115mellem knapper-
ne på instrumentpanelet på midterkon-
sollen. Deaktiveringen angives ved at lys-
dioden Bpå knappen lyser op.
De genaktiveres ved igen at trykke på
knappen A.
Efterhånden som afstanden til forhindrin-
gen bag bilen mindskes, stiger hyppighe-
den af lydsignalerne.
VIGTIGT! Parkeringssensorernes tilstand
(slået til eller fra) lagres i systemet, når
motoren slukkes.LYDSIGNALER
Med parkeringssensorerne aktiverede, og
når bakgearet indrykkes, aktiveres der au-
tomatisk et intermitterende lydsignal.
Lyssignalet
❒afgives med stigende frekvens efter-
hånden som afstanden mellem bilen og
forhindringen mindskes;
❒danner en sammenhængende tone når
afstanden mellem bilen og forhindrin-
gen er mindre end ca. 30 cm, og ophø-
rer staks hvis afstanden til forhindrin-
gen øges;
❒forbliver konstant hvis afstanden mel-
lem bilen og forhindringen er uændret,
mens signalet, hvis denne situation op-
står for sidesensorerne, afbrydes efter
cirka 3 sekunder for, for eksempel, at
undgå signaler ved manøvrer langs mu-
re.ANGIVELSE AF FEJL
Eventuelle fejl på parkeringssensorerne,
når bakgearet indrykkes, angives med et
lydsignal og ved at lysdioden B-fig. 115ly-
ser op og der vises en meddelelse på dis-
playet.
fig. 114F0P0605mfig. 115F0F0106m

89
SIKKERHEDS-
UDSTYR
START OG
KØRSEL
KONTROL-
LAMPER OG
MEDDELELSER
I
NØDSITUATIO-
NER
VEDLIGEHOL-
DELSE OG PLEJE
TEKNISKE
D ATA
INDHOLD
KENDSKAB
TIIL BIILENPLANCIA
E COMANDIKENDSKAB
TIIL BIILEN
GENERELLE ADVARSLER
❒Under parkeringsmanøvrer skal man al-
tid være yderst opmærksom på forhin-
dringer der måtte befinde sig over eller
under sensoren.
❒Genstande der befinder sig tæt på, vil
i visse tilfælde ikke blive detekteret og
kan derfor blive beskadiget og/eller be-
skadige bilen.
❒Signalerne fra sensoren kan blive for-
vrænget af skader, snavs, sne eller is på
sensorerne eller af ultralyd fra kilder
i nærheden af bilen (fx tryklufthamre,
trykluftbremser på lastbiler etc.). For at fungere korrekt skal
sensorerne være fri for mud-
der, snavs, sne eller is. Pas på
ikke at ridse eller beskadige
sensorerne ved rengøringen. Undgå at
bruge tørre, ru eller hårde klude. Sen-
sorerne skal vaskes med rent vand,
eventuelt tilsat autoshampoo.
Ansvaret for parkering og an-
dre farlige manøvrer påhviler
alene bilens fører. Føreren skal altid
sikre sig at der ikke er personer (spe-
cielt børn) eller dyr i manøvreområ-
det. Parkeringssensorerne er blot en
hjælp til bilens fører, som altid skal væ-
re yderst agtpågivende ved manøvrer,
der er potentielt farlige, selv om de fo-
retages ved lav hastighed.
VIGTIGT
FUNKTION VED KØRSEL
MED ANHÆNGER
Slå parkeringssensorerne fra, hvis der kø-
res med anhænger.AUTORADIO
(afhængigt af versioner/markeder)
Angående eventuel fabriksmonteret auto-
radio med cd/mp3-afspiller henvises til den
betjeningsvejledning, der følger med ap-
paratet.
KLARGØRING TIL
INSTALLATION AF
AUTORADIO
(afhængigt af versioner/markeder)
Angående den installerede bilradio og an-
læg henvises til tillægget „Autoradio“ til
denne brugerhåndbog.
Kontakt Fiats servicenet an-
gående tilslutningen til de for-
beredte dele i bilen. Derved undgår du
problemer, der kan forringe bilens sik-
kerhed.
VIGTIGT
