ЗАМЕНА ЛАМПЫ
ОБЩИЕ УКАЗАНИЯ
❒Прежде чем приступать к замене лампы, убедитесь, что
не перегорел соответствующий предохранитель.
Расположение предохранителей указано в параграфе
«Замена предохранителей» настоящего раздела.
❒Перед заменой неработающей лампы проверьте, не
окислились ли контакты.
❒Перегоревшие лампы должны быть заменены
аналогичными того же типа и мощности.
❒После замены лампы в целях безопасности проверьте
правильность регулировки оптических осей фар.
182
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
При работе с галогенными лампами
касайтесь только металлических частей
лампы. Прикосновение пальцев к
прозрачной колбе лампы может привести
к снижению ее световой интенсивности и
к возможному сокращению срока службы. При
случайном прикосновении протрите колбу
ветошью, смоченной спиртом, и дайте ей
высохнуть.
Изменения или ремонт
электрооборудования автомобиля
(электронные блоки управления), выполненные
неправильно и без учета его технических
характеристик, могут привести
к неисправностям в работе и к опасности
возникновения пожара.
ВНИМАНИЕ
В колбе галогенных ламп содержится газ
под давлением, поэтому при их
разрушении могут разлетаться осколки стекла.
ВНИМАНИЕ

F0U0170рис. 182
F0U0169mрис. 181
194
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
❒установите ламповый плафон, сначала вставив его со
стороны D – рис. 181 и затем с другой стороны, чтобы
был слышен щелчок блокировки.
F0U0171mрис. 183
ЗАМЕНА ПЛАВКИХ ПРЕДОХРАНИТЕЛЕЙ
ОБЩИЕ ПОЛОЖЕНИЯ
Предохранители служат для защиты
электрооборудования; они срабатывают в случае его
неисправности или неправильных с ним действий.
При возникновении неисправности прибора следует
проверить соответствующий защитный предохранитель.
Проводниковый элемент A – рис. 183 не должен
прерываться. В противном случае замените
перегоревший предохранитель на другой такой же силы
тока (того же цвета).
B целый предохранитель;
C предохранитель с нарушенным токопроводящим
элементом.

195
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ
И СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
Ни в коем случае не ставьте на место
сгоревшего предохранителя
металлическую проволоку или другой
подручный материал.
При повторном сгорании
предохранителя обратитесь на
станцию техобслуживания Fiat.
ВНИМАНИЕ
Ни в коем случае не ставьте на место
сгоревшего предохранителя другой с
более высоким номиналом. ОПАСНОСТЬ
ВОЗГОРАНИЯ!
ВНИМАНИЕ
При срабатывании общего защитного
предохранителя (MEGA-FUSE, MIDI-FUSE,
MAXI-FUSE) обращайтесь на станцию
техобслуживания Fiat.
ВНИМАНИЕ
Прежде чем приступать к замене
предохранителя, убедитесь, что ключ
зажигания вынут, а электроприборы выключены
и/или не подключены.
ВНИМАНИЕ
При срабатывании общего защитного
предохранителя систем безопасности
(подушек безопасности, тормозной системы),
силовой системы (двигательной системы,
системы коробки передач) или системы
управления обращайтесь на станцию
техобслуживания Fiat.
ВНИМАНИЕ

F0U0172mрис. 184
F0U0173mрис. 185196
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
ДОСТУП К ПРЕДОХРАНИТЕЛЯМ
Предохранители автомобиля собраны на трех блоках,
расположенных на панели приборов, в моторном отсеке
и внутри багажного отделения (с левой стороны).
Блок на панели приборов рис. 185
Для доступа к блоку предохранителей на приборной
панели нужно открутить винты A – рис. 184 и снять
крышку.

197
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ
И СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
F0U0174mрис. 186
F0U0175mрис. 187
Блок предохранителей в моторном отсеке рис. 187
Для доступа к блоку предохранителей, расположенному
рядом с аккумулятором, нужно снять соответствующую
защитную крышку – рис. 186, действуя в указанных
стрелкой точках

F0U0176mрис. 188
F0U0177mрис. 189
Блок предохранителей в багажном отделении
рис. 189
Для доступа к блоку предохранителей с левой стороны
багажного отделения откройте соответствующий
смотровой люк (как показано на рис. 188).
198
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ

199
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ
И СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
7,5
7,5
5
5
5
10
5
20
20
20
20
5
5
7,5 1 (*)
8 (*)
8
13
2 (*)
5
11
4
6
14
7
12
3
10
СВОДНАЯ ТАБЛИЦА ПРЕДОХРАНИТЕЛЕЙ
Блок на панели приборов рис. 185
ЭЛЕКТРИЧЕСКИЕ УСТРОЙСТВА ПРЕДОХРАНИТЕЛЬ НОМИНАЛ, А
Правая фара ближнего света
Левая фара ближнего света
Корректор положения фар
Питание INT/A катушек дистанционного управления на блоке предохранителей
двигателя и катушек дистанционного управления на блоке бортового компьютера
Лампа переднего плафона, лампа заднего плафона, лампы подсветки на солнцезащитных козырьках,
фонари на дверях, фонарь освещения багажника, лампа подсветки отделения на панели приборов
Питание + батарея системы диагностики EOBD, блока управления автоматической системы климат-
контроль, звуковой аварийной сирены, автомобильного приемника, блока управления Blue&Me™
Питание для панели приборов, выключателя на тормозной педали
(контакт обычно закрытый), лампы третьего стоп-сигнала
Приводы блокировки/разблокировки дверей, приводы включения общей блокировки
дверей dead lock, привод разблокировки двери багажного отделения
Электрический насос омывателей ветрового и заднего стекла
Привод электроподъемника стекла передней двери со стороны водителя
Привод электроподъемника стекла передней двери со стороны пассажира
Питание для освещения приборной панели, блока управления парковочными радарами,
системы контроля давления в шинах, привода электрических зеркал внешнего вида,
датчика дождя, панели управления люком на крыше, розетки my-port,
внутреннего электрохромного зеркала
Панель контрольно-измерительных приборов
Питание выключателя тормозной педали (контакт обычно закрытый), выключателя на педали
сцепления, блока внутреннего обогрева, панели Blue&Me™, системы для автомобильного
приемника, панели стабилизатора напряжения, фонаря заднего хода на заднем бампере,
датчика воды на фильтре дизельного топлива, панели свечей предпускового подогрева, датчика
на усилителе тормозов, катушек дистанционного управления на панели предохранителей
моторного отсека, дебиметра
(*) Предохранитель только в некоторых моделях.

09
10
14
15
19
20
21
30
84
85
86
87
8820
10
15
30
7,5
30
15
15
7,5
–
15
5
7,5
200
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ

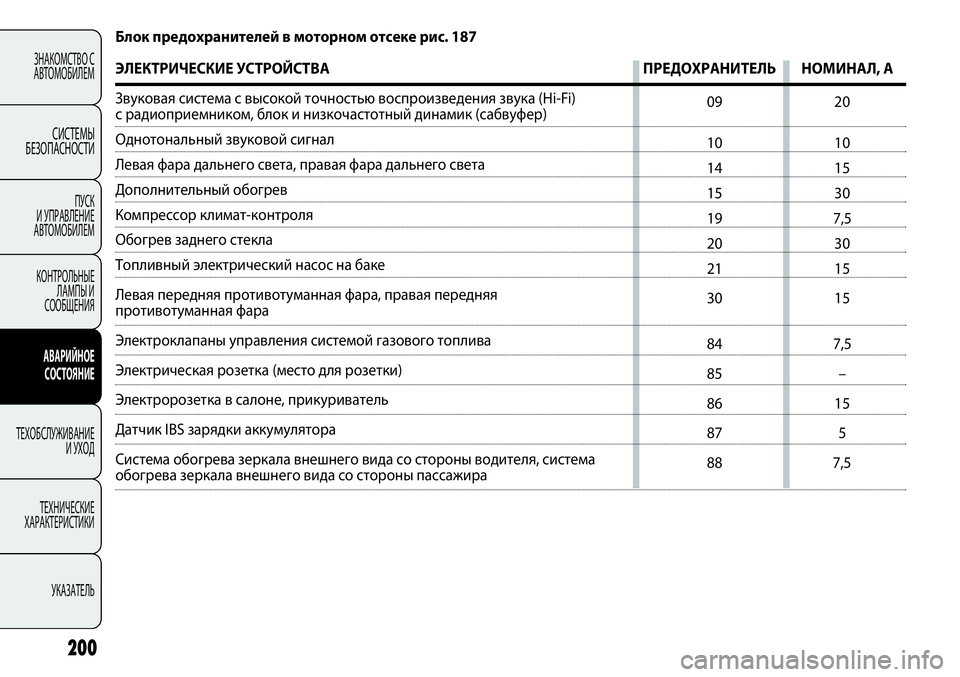

Блок предохранителей в моторном отсеке рис. 187
ЭЛЕКТРИЧЕСКИЕ УСТРОЙСТВА ПРЕДОХРАНИТЕЛЬ НОМИНАЛ, А
Звуковая система с высокой точностью воспроизведения звука (Hi-Fi)
с радиоприемником, блок и низкочастотный динамик (сабвуфер)
Однотональный звуковой сигнал
Левая фара дальнего света, правая фара дальнего света
Дополнительный обогрев
Компрессор климат-контроля
Обогрев заднего стекла
Топливный электрический насос на баке
Левая передняя противотуманная фара, правая передняя
противотуманная фара
Электроклапаны управления системой газового топлива
Электрическая розетка (место для розетки)
Электророзетка в салоне, прикуриватель
Датчик IBS зарядки аккумулятора
Система обогрева зеркала внешнего вида со стороны водителя, система
обогрева зеркала внешнего вида со стороны пассажира
