2012 FIAT FIORINO ESP

4
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
PŘÍSTROJOVÁ
DESKA
A OVLÁDAČEPŘÍSTROJOVÁ DESKA A OVLÁDAČE ............................ 5
PŘÍSTROJOVÁ DESKA......................................................... 6
SYMBOLY ................................................................................ 7
SYSTÉM FIAT CODE ............................................................ 7
KLÍČKY.................................................................................... 8
POPLACH .............................................................................. 11
SPÍNACÍ SKŘÍŇKA ZAPALOVÁNÍ ................................... 13
PALUBNÍ PŘÍSTROJE........................................................... 14
DIGITÁLNÍ DISPLEJ .............................................................. 16
MULTIFUNKČNÍ DISPLEJ ................................................... 21
TRIP COMPUTER................................................................. 30
SEDADLA................................................................................ 33
PŘEPÁŽKY .............................................................................. 36
OPĚRKY HLAVY ................................................................... 38
VOLANT................................................................................. 39
ZPĚTNÁ ZRCÁTKA ............................................................. 39
SOUSTAVA TOPENÍ A VENTILACE................................ 41
TOPENÍ A VENTILACE ....................................................... 43
RUČNÍ KLIMATIZACE ........................................................ 46
VNĚJŠÍ SVĚTLA...................................................................... 49OSTŘIKOVÁNÍ SKEL............................................................ 51
STROPNÍ SVÍTIDLA............................................................. 52
OVLÁDAČE............................................................................ 55
VNITŘNÍ VÝBAVA................................................................ 56
DVEŘE...................................................................................... 59
OVLÁDAČE OKEN .............................................................. 63
ZAVAZADLOVÝ PROSTOR ............................................... 64
VÍKO MOTOROVÉHO PROSTORU ................................ 68
NOSIČE NÁKLADŮ/LYŽÍ................................................... 69
SVĚTLOMETY........................................................................ 70
SYSTÉM ABS........................................................................... 71
SYSTÉM ESP............................................................................ 72
SYSTÉM TRACTION PLUS ............................................... 75
SYSTÉM EOBD ...................................................................... 76
SPEED BLOCK ....................................................................... 76
PARKOVACÍ SENZORY....................................................... 77
AUTORÁDIO......................................................................... 79
INSTALACE ELEKTRICKÝCH/
ELEKTRONICKÝCH PŘÍSTROJŮ..................................... 80
ČERPÁNÍ PALIVA DO VOZIDLA...................................... 80
OCHRANA ŽIVOTNÍHO PROSTŘEDÍ.......................... 82
P P
Ř Ř
Í Í
S S
T T
R R
O O
J J
O O
V V
Á Á

D D
E E
S S
K K
A A

A A

O O
V V
L L
A A
D D
A A
Č Č
E E
001-035 Fiorino CZ 1ed:_ 16-12-2009 12:08 Pagina 4

16
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
PŘÍSTROJOVÁ
DESKA
A OVLÁDAČE
OVLÁDACÍ TLAČÍTKA obr. 14
+Procházení nabídek na displeji a pří-
slušných položek nahoru nebo zvýše-
ní zobrazené hodnoty.
MENUkrátkým stiskem vstup
ESCdo menu a/nebo přechod na
další obrazovku nebo potvrze-
ní požadavku.
Dlouhý stisk: návrat na stan-
dardní obrazovku.
–Procházení nabídkami na displeji dolů
nebo snížení zobrazené hodnoty.
PoznámkaTlačítka +a – aktivují různé
funkce podle následujících stavů: Nastavení osvětlení kabiny vozidla
– s aktivní standardní obrazovkou lze na-
stavit intenzitu osvětlení přístrojové des-
ky a autorádia.
Nastavovací menu (set up)
– v menu: umožňují procházet nahoru ne-
bo dolů;
– při nastavování umožňují zvýšit nebo sní-
žit hodnotu.
DIGITÁLNÍ DISPLEJ
STANDARDNÍ OBRAZOVKA
obr. 13
Na standardní obrazovce se zobrazuje to-
to:
ANastavení sklonu světlometů (pouze
se zapnutými potkávacími světly).
BPočítadlo km (zobrazení počtu ujetých
km nebo mílí).
CČas (zůstává zobrazen i po vytažení
klíčku ze zapalování a zavření předních
dveří).
PoznámkaS vytaženým klíčkem (při
otevření alespoň jedněch předních dveří)
se displej rozsvítí a zobrazí na několik se-
kund čas a počet ujetých km nebo mílí.
obr. 13F0T0017mobr. 14F0T0025m
001-035 Fiorino CZ 1ed:_ 16-12-2009 12:08 Pagina 16

23
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
PŘÍSTROJOVÁ
DESKA
A OVLÁDAČE

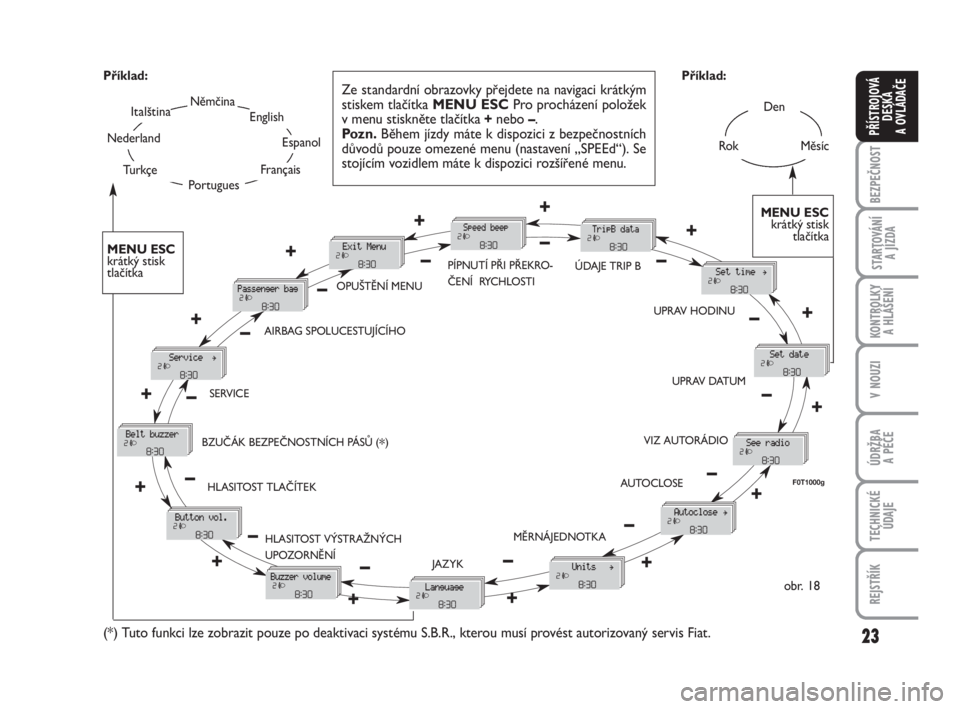

Den
RokMěsíc
Němčina
Portugues
English
Espanol
Français
Italština
Nederland
Turkçe Příklad:
obr. 18 Příklad:
Ze standardní obrazovky přejdete na navigaci krátkým
stiskem tlačítka MENU ESCPro procházení položek
v menu stiskněte tlačítka +nebo –.
Pozn. Během jízdy máte k dispozici z bezpečnostních
důvodů pouze omezené menu (nastavení „SPEEd“). Se
stojícím vozidlem máte k dispozici rozšířené menu.
F0T1000g
MENU ESC
krátký stisk
tlačítka+
– +
–
– +
+
–
+–
–
– +
+++ ––––
++ +
– +
–
OPUŠTĚNÍ MENUPÍPNUTÍ PŘI PŘEKRO-
ČENÍ RYCHLOSTI
UPRAV HODINU
UPRAV DATUM
VIZ AUTORÁDIO
AUTOCLOSE
MĚRNÁJEDNOTKA
JAZYK HLASITOST VÝSTRAŽNÝCH
UPOZORNĚNÍ HLASITOST TLAČÍTEK BZUČÁK BEZPEČNOSTNÍCH PÁSŮ (
*) SERVICEAIRBAG SPOLUCESTUJÍCÍHO
(*) Tuto funkci lze zobrazit pouze po deaktivaci systému S.B.R., kterou musí provést autorizovaný servis Fiat.
–+
ÚDAJE TRIP B
MENU ESC
krátký stisk
tlačítka
001-035 Fiorino CZ 1ed:_ 16-12-2009 12:08 Pagina 23

48
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
PŘÍSTROJOVÁ
DESKA
A OVLÁDAČE
ÚDRŽBA SOUSTAVY
Během zimního období je nutno zapnout
klimatizaci alespoň jednou za měsíc na asi
10 minut. Před letním obdobím nechejte
klimatizaci zkontrolovat u autorizovaného
servisu Fiat.
ODMLŽENÍ/ODMRAZENÍ
VYHŘÍVANÉHO ZADNÍHO
OKNA A VNĚJŠÍCH ZPĚTNÝCH
ZRCÁTEK obr. 47
(je-li součástí výbavy vozidla)
Funkce se zapne (stiskem tlačítka. Při
zapnutí topení se na tomto tlačítku roz-
svítí kontrolka.
Funkce se vypne opětovným stiskem tla-
čítka (.
UPOZORNĚNÍ Nepolepujte vyhřívací od-
pory instalované z vnitřní strany zadního
okna žádnými nálepkami. Mohly by je po-
škodit. KLIMATIZACE (chlazení)
Postupujte takto:
❒otočte ovladač Ana modré pole;
❒otočte ovladač Cna 4
-;
❒posuňte šoupátko Bna
v;
❒otočte ovladač Dna
©;
❒stiskněte tlačítko C.
Nastavení chlazení
Postupujte takto:
❒posuňte šoupátko Bna
¶;
❒otočte ovladač Adoprava, chcete-li zvý-
šit teplotu;
❒otočte ovládač Cpro snížení rychlosti
otáčení ventilátoru doleva.
obr. 47F0T0048m
036-082 Fiorino CZ 1ed:_ 16-12-2009 12:10 Pagina 48

72
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
PŘÍSTROJOVÁ
DESKA
A OVLÁDAČE
Závada EBD
Závadu signalizuje rozsvícení kontrolek >
a xna přístrojové desce (u některých ver-
zí spolu se zobrazeným hlášením na disple-
ji) (viz kapitolu „Kontrolky a hlášení“).
V takovém případě nebrzděte prudce, pro-
tože by se mohla předčasně zablokovat
zadní kola a vozidlo by se mohlo vychýlit
ze směru. Jeďte proto nanejvýš opatrně do
nejbližšího autorizovaného servisu Fiat,
kde systém zkontrolují.
V případě, že se rozsvítí pou-
ze kontrolka xna přístrojo-
vé desce (u některých verzí spolu
s hlášením na displeji), okamžitě vo-
zidlo zastavte a obraťte se na nejbližší
autorizovaný servis Fiat . Případným
únikem kapaliny z hydraulické sou-
stavy se naruší fungování tradiční brz-
dové soustavy i systému ABS.
POZOR
BRZDOVÝ ASISTENT
(asistence při nouzovém brzdění
integrovaná do ESP),
(je-li součástí výbavy vozidla)
Jakmile systém, který se nedá vypnout, de-
tekuje nouzové brzdění (podle rychlosti
ovládání brzdového pedálu), zajistí zvýše-
ní brzdného hydraulického tlaku, který se
přidá k tlaku vyvinutému řidičem na pe-
dál brzdy a umožní tak rychlejší a silnější
účinek brzdové soustavy.
Brzdový asistent se vyřadí z činnosti u vo-
zidel se systémem ESP, při závadě této sou-
stavy (signalizované rozsvícením kontrol-
ky
áspolu s hlášením na multifunkčním
displeji, je-li součástí výbavy vozidla).
SYSTÉM ESP
(Electronic Stability
Program)
(je-li součástí výbavy vozidla)
Je to vyspělý systém řízení stability vozid-
la, který pomáhá udržovat směr jízdy při
ztrátě přilnavosti pneumatik.
Činnost systému ESP je užitečná zejména
při proměnlivé přilnavosti silničního povr-
chu.
Spolu se systémy ESP, ASR a Hill Holder
jsou nainstalované (jsou-li součástí výbavy
vozidla), i systémy MSR (regulace brzdné-
ho momentu motoru při řazení) a HBA
(automatické zvýšení brzdného tlaku při
úlekovém brzdění).
AKTIVACE SYSTÉMU
Je signalizována blikáním kontrolky
ána
přístrojové desce, řidič je tak informován
o kritickém stavu vozidla z hlediska stabi-
lity a přilnavosti.
Jakmile podle pulzování pe-
dálu ucítíte zásah ABS, ne-
povolte tlak na pedál, naopak jej bez
obav držte nadále řádně sešlápnutý.
Zastavíte tak vozidlo s co nejkratší
brzdnou dráhou v závislosti na stavu
silničního povrchu.
POZOR
036-082 Fiorino CZ 1ed:_ 16-12-2009 12:11 Pagina 72

73
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
PŘÍSTROJOVÁ
DESKA
A OVLÁDAČE
ZAPNUTÍ SYSTÉMU
Systém ESP se zapíná automaticky při na-
startování vozidla a nemůže být vypnut.
SIGNALIZACE ZÁVAD
Při případné závadě se systém ESP auto-
maticky vypne, na přístrojové desce se
rozsvítí trvale kontrolka
áa na multi-
funkčním displeji (je-li součástí výbavy vo-
zidla) se zobrazí příslušné upozornění (viz
„Kontrolky a hlášení“), v tlačítku ASR se
rozsvítí kontrolka. V takovém případě vy-
hledejte co nejdříve autorizovaný servis Fi-
at.
Výkony systému ESP nesmě-
jí vést řidiče k tomu, aby se
vystavoval zbytečnému a neosprave-
dlnitelnému riziku. Řízení vozidla je
nutno neustále přizpůsobovat stavu
silničního povrchu, viditelnosti a do-
pravní situaci. Odpovědnost za bez-
pečnost jízdy spadá vždy pouze na
řidiče.
POZOR
SYSTÉM HILL HOLDER
Je nedílnou součástí systému ESP, usnad-
ňuje rozjezd ve stoupání.
Aktivuje se automaticky při následujících
stavech:
❒při stání do kopce: vozidlo stojí ve sva-
hu se sklonem větším než 5%, motor je
zapnutý, pedál spojky a brzdy jsou se-
šlapnuté a převodovka je v neutrálu ne-
bo při zařazení jiné než zpáteční rych-
losti.
❒při stání z kopce: vozidlo stojí ve sva-
hu se sklonem větším než 5%, motor je
zapnutý, pedál brzdy je sešlápnutý a je
zařazena zpáteční rychlost.
Při rozjezdu drží systém ESP brzdný tlak
na kolech, dokud otáčky motoru nedo-
sáhnou krouticího momentu pro řádný
rozjezd, v každém případě po dobu max.
dvou sekund. Tím ESP usnadní přesun pra-
vé nohy z brzdového pedálu na pedál ak-
celerace.
Jestliže se vozidlo do dvou sekund neroz-
jede, systém se samočinně vypne s po-
stupným uvolněním brzdného tlaku.
Při tomto uvolňování je možné slyšet ty-
pický zvuk mechanického odbrzďování,
podle něhož se pozná, že se vozidlo vzá-
pětí rozjede.Signalizace závad
Případná závada systému je signalizována
rozsvícením kontrolky *na přístrojové
desce spolu s hlášením na multifunkčním
displeji
á(je-li součástí výbavy vozidla) (viz
kapitola „Kontrolky a hlášení“).
UPOZORNĚNÍ Systém Hill Holder není
parkovací brzda, proto neopouštějte vo-
zidlo bez zatažení parkovací brzdy, vypnu-
tí motoru a zařazení prvního rychlostního
stupně.
Pro správné fungování sou-
stav ESP a ASR je zcela ne-
zbytné používat na všech kolech
pneumatiky v dokonalém stavu, stej-
né značky a typu.
POZOR
036-082 Fiorino CZ 1ed:_ 16-12-2009 12:11 Pagina 73

74
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
PŘÍSTROJOVÁ
DESKA
A OVLÁDAČE
Systém MSR (regulace točivého
momentu motoru)
Je nedílnou součástí systému ASR, zasa-
huje při prudkém přeřazení dolů tak, že
dodá větší kroutící moment motoru, a tím
zabrání nadměrnému unášení zadních kol,
jímž by zejména na povrchu se sníženou
adhezí mohlo vozidlo ztratit stabilitu.
Zapnutí/vypnutí systému
ASR se zapne samočinně při každém na-
startování motoru.
Za jízdy je možné ASR ypnout a pak za-
pnout stiskem spínače obr. 101který se
s ostatními ovládači nachází na přístrojo-
vé desce.
Vypnutí je signalizováno rozsvícením kon-
trolky ve spínači, současně se na multi-
funkčním displeji (je-li součástí výbavy vo-
zidla) zobrazí příslušné hlášení.Po vypnutí ASR za jízdy se systém auto-
maticky zapne při opětném nastartování
motoru.
Při jízdě na zasněženém podkladu s nasa-
zenými sněhovými řetězy je výhodnější
ASR vypnout, protože prokluzováním hna-
cích kol při rozjezdu naopak dostáváme
lepší náhon.
Pro správné fungování sou-
stav ESP a ASR je zcela ne-
zbytné používat na všech kolech
pneumatiky v dokonalém stavu, stej-
né značky a typu.
POZOR
obr. 101F0T0317m
SYSTÉM ASR (Antislip Regulation)
Je to systém pro řízení náhonu vozidla,
který zasáhne automaticky při prokluzu
jednoho hnacího kola nebo obou hnacích
kol.
Podle typu prokluzu aktivuje systém
jedno ze dvou ovládání:
❒při prokluzu obou hnacích kol sníží
ASR výkon přenášený motorem;
❒při prokluzu jednoho hnacího kola
ASR zasáhne automaticky zabrzděním
prokluzujícího kola.
Soustava ASR je užitečná především za
následujících stavů:
❒proklouznutí vnitřního kola v zatáčce
účinkem dynamického kolísání zátěže
nebo nadměrné akcelerace;
❒nadměrný výkon přenášený na kola
i z hlediska stavu silničního povrchu;
❒akcelerace na kluzkém, zasněženém
nebo zledovatělém povrchu;
❒ztráta přilnavosti na mokrém povrchu
(aquaplaning).
036-082 Fiorino CZ 1ed:_ 16-12-2009 12:11 Pagina 74

81
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
PŘÍSTROJOVÁ
DESKA
A OVLÁDAČE
DIESELOVÉ MOTORY
Provoz při nízkých teplotách
Při nízkých teplotách může nafta zhoust-
nout účinkem parafínů, které se v ní zač-
nou vytvářet, což může vést k selhávání
palivové soustavy.
Aby se předešlo provozním problémům, je
podle ročního období běžně k dostání let-
ní nebo zimní či arktická nafta (v hor-
ských/studených oblastech). Pokud je nut-
no načerpat naftu neodpovídající aktuální
venkovní teplotě, doporučujeme přidat do
nafty přísadu TUTELA DIESEL ART v po-
měru uvedeném na obalu tohoto výrobku.
Do nádrže nejdříve nalijte nemrznoucí
směs, a až pak načerpejte naftu.
Při delším používání/parkování vozidla
v horských/chladných oblastech doporu-
čujeme do nádrže načerpat naftu prodá-
vanou v dané lokalitě.
Doporučujeme rovněž mít v nádrži pali-
vo nad 50% jejího obsahu.Do vozidla čerpejte výhradně
motorovou naftu odpovídající
evropské normě EN 590. Pou-
žíváním jiných produktů nebo
směsí se může nenapravitelně poškodit
motor a pozbýt platnost záruka na vo-
zidlo. V případě nechtěného načerpání
jiného typu paliva nespouštějte motor
a vyprázdněte nádrž. Nastartujete-li
motor byť jen na velmi krátkou dobu,
je nezbytné vyprázdnit jak nádrž, tak
celý palivový okruh.
ČERPÁNÍ
Naplnění nádrže: jakmile čerpací pistole
povyskočí, načerpejte s ní palivo ještě dva-
krát. Pak čerpání ukončete, dalším čerpá-
ním paliva do nádrže by se mohl poškodit
palivový systém.UZÁVĚR PALIVOVÉ NÁDRŽE
PALIVO obr. 106
Otevření
1) Otevřete víko hrdla A-obr. 106smě-
rem ven, zatáhněte ruční brzdu B, zasuň-
te klíč od vozidla do zámku, otočte jím
doleva
2) Otočte víčko proti směru hodinových
ručiček a směrem ven. Uzávěr je opatřen
pojistkou Cdíky níž se nemůže ztratit.
Po načerpání paliva upevněte uzávěr do
mechanismu ve víku, jak je uvedeno na ob-
rázku.
obr. 106
C
A
F0T0068m
036-082 Fiorino CZ 1ed:_ 16-12-2009 12:11 Pagina 81
