2012 FIAT DUCATO stop start

78
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
F0N0220mobr. 76F0N0219mobr. 75
VYJÍMATELNÉ STROPNÍ SVÍTIDLO obr. 76
(u příslušné verze vozidla)
Lze ji používat jako pevné světlo nebo přenosnou
elektrickou svítilnu. Pokud je přenosné svítidlo uloženo
v pevném držáku, nabíjí se samočinně jeho baterie. Při
stojícím vozidle s klíčkem zapalování na STOP nebo
vyjmutým ze zapalování je nabíjení svítidel omezeno na
dobu patnácti minut. SVÍTIDLO NA BOKU NÁKLADOVÉHO
PROSTORU obr. 75
(u příslušné verze vozidla)
Rozsvícení: zatlačte na kryt v místě vyznačeném na
obrázku.

80
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
F0N0046mobr. 79
F0N0043mobr. 80
PARKOVACÍ SVĚTLA
Rozsvítí se pouze s vyjmutým klíčkem zapalování nebo
s klíčkem na poloze STOP a po otočení prstence levého
pákového ovládače na polohu Oa dále na
6nebo 2.
Na přístrojové desce se rozsvítí kontrolka
3.
VYHŘÍVANÉ ZADNÍ OKNO obr. 80
(u příslušné verze vozidla)
Zapne se tlačítkem A. Vyhřívání zadního okna se
automaticky vypne asi po 20 minutách.
ODPOJOVAČ BATERIE
(u příslušné verze vozidla)
Odpojovací funkce baterie se aktivuje přetočením klíčku
zapalování na polohu BATT, jak je uvedeno na štítku
nalepeném v místě vyznačeném na obr. 81. Pro otočení
klíčku klíčku zapalování na polohu BATT stiskněte tlačítko
A (červené barvy) obr. 82. Baterie se odpojí přerušením
ukostřovacího kabelu asi za 45 sekund od otočení klíčku na
polohu BATT.
Těchto 45 sekund je potřeba na:
❒dovolte uživateli zastavit zpomalit vozidlo a zamknout
dveře dálkovým ovládáním;
❒zkontrolujte, zda jsou všechny elektrické systémy
vozidla vypnuté.
Zkontrolujte, zda je baterie odpojená, zamykání vozidla, na
straně dveří mechanické zámky.
ZADNÍ MLHOVÉ SVÍTILNY obr. 79
Zapne se stiskem tlačítka 4za podmínky, že svítí potkávací
světlomety, poziční světla nebo přední světlomety do mlhy
(u příslušné verze vozidla). Na přístrojové desce se rozsvítí
kontrolka 4. Vypínají se opětovným stiskem tlačítka nebo
vypnutím potkávacích a/nebo předních mlhových světel
(u příslušné verze vozidla). Používání zadních mlhových
světel je upraveno Pravidly silničního provozu platnými
v zemi provozování vozidla. Dodržujte předpisy.

104
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

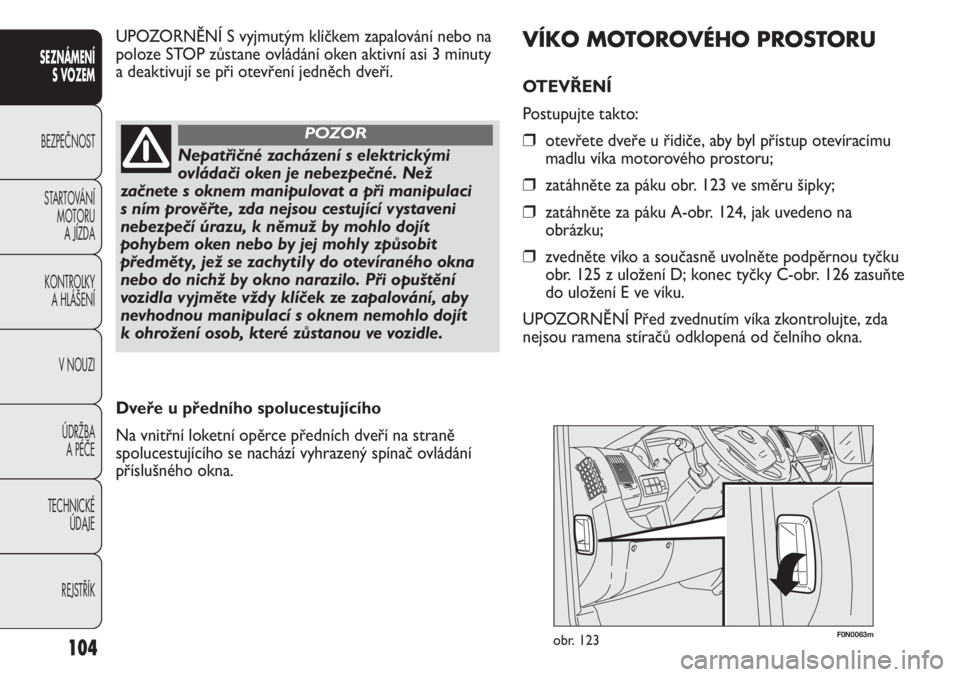

F0N0063mobr. 123
VÍKO MOTOROVÉHO PROSTORU
OTEVŘENÍ
Postupujte takto:
❒otevřete dveře u řidiče, aby byl přístup otevíracímu
madlu víka motorového prostoru;
❒zatáhněte za páku obr. 123 ve směru šipky;
❒zatáhněte za páku A-obr. 124, jak uvedeno na
obrázku;
❒zvedněte víko a současně uvolněte podpěrnou tyčku
obr. 125 z uložení D; konec tyčky C-obr. 126 zasuňte
do uložení E ve víku.
UPOZORNĚNÍ Před zvednutím víka zkontrolujte, zda
nejsou ramena stíračů odklopená od čelního okna. UPOZORNĚNÍ S vyjmutým klíčkem zapalování nebo na
poloze STOP zůstane ovládání oken aktivní asi 3 minuty
a deaktivují se při otevření jedněch dveří.
Nepatřičné zacházení s elektrickými
ovládači oken je nebezpečné. Než
začnete s oknem manipulovat a při manipulaci
s ním prověřte, zda nejsou cestující vystaveni
nebezpečí úrazu, k němuž by mohlo dojít
pohybem oken nebo by jej mohly způsobit
předměty, jež se zachytily do otevíraného okna
nebo do nichž by okno narazilo. Při opuštění
vozidla vyjměte vždy klíček ze zapalování, aby
nevhodnou manipulací s oknem nemohlo dojít
k ohrožení osob, které zůstanou ve vozidle.
POZOR
Dveře u předního spolucestujícího
Na vnitřní loketní opěrce předních dveří na straně
spolucestujícího se nachází vyhrazený spínač ovládání
příslušného okna.

129
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
F0N0122mobr. 142
Je přísně zakázáno demontovat nebo
neodborně upravovat komponenty
bezpečnostního pásu a dotahovače. S pásy smějí
zacházet výhradně kvalifikovaní a autorizovaní
technici. V každém případě vyhledejte
autorizovaný servis Fiat .
POZOR
Pokud byl bezpečnostní pás vystaven
velkému namáhání, například při
dopravní nehodě, je nutno jej vyměnit celý
včetně ukotvení, upevňovacích šroubů
a dotahovače. I když se na první pohled nezdá
poškozený, nemusí již mít patřičnou pevnost .
POZOR
Jedním bezpečnostním pásem se může
připoutat pouze jedna osoba.
Nepřevážejte děti na klíně ani v případě, že se
i s nimi připoutáte obr. 142; nepřipoutávejte se
ani s nějakým předmětem.
POZOR
JAK ZACHOVAT TRVALE ÚČINNOST
BEZPEČNOSTNÍCH PÁSŮ
Při řádné údržbě bezpečnostních pásů dodržujte
následující pokyny:
❒bezpečnostní pás nesmí být překroucený a musí
dobře přiléhat. Zkontrolujte, zda se posouvá plynule
bez drhnutí;
❒v případě závažnější nehody vyměňte bezpečnostní
pás za nový, a to i v případě, že se na první pohled
nebude zdát poškozený. Bezpečnostní pás, u něhož
došlo k zásahu dotahovače, nechejte bez prodlení
vyměnit;
❒bezpečnostní pásy čistěte ručně vodou a neutrálním
mýdlem, opláchněte je a usušte ve stínu.
Nepoužívejte silná čistidla, bělidla, barviva či jiné
chemické přípravky, které by mohly narušit vlákna,
z nichž jsou pásy vyrobeny;
❒zabraňte tomu, aby se do navíječů dostala voda:
fungují správně jen v případě, že do nich nepronikla
voda;
❒jakmile bezpečnostní pásy začnou vykazovat stopy po
značném opotřebení nebo natržení, je nutno je
vyměnit.

142
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
S klíčkem ve spínací skříňce zapalování
v poloze MAR se mohou airbagy
aktivovat i při stojícím vozidle a vypnutém
motoru, pokud do něho narazí jiné jedoucí
vozidlo. To znamená, že ani ve stojícím vozidle
nesmějí na předním sedadle v žádném případě
sedět děti. Upozorňujeme, že s klíčkem ve
spínací skříňce zapalování na STOP se při
nárazu neaktivuje žádné zádržné zařízení
(airbag nebo dotahovače). Proto takových
případech nelze neaktivování těchto zařízení
považovat za selhání systému.
POZOR
Pokud bylo vozidlo odcizeno nebo byl
podniknut pokus o jeho odcizení, stal se
obětí vandalismu, došlo k jeho zaplavení,
nechejte airbagový systém zkontrolovat
v autorizovaném servisu Fiat .
POZOR
Otočením klíčku ve spínací skříňce
zapalovací na MAR se kontrolka F
(při zapnutém čelním airbagu spolucestujícího)
rozsvítí a bliká několik sekund, aby připomněla
řidiči, že se při nárazu bude airbag aktivovat ,
pak musí zhasnout .
POZOR
Nečistěte sedadla vodou nebo tlakovou
párou (ručně nebo ve stanicích pro
automatické čištění sedadel).
POZOR
Čelní airbagy jsou nastaveny tak, aby
zasáhly při nárazu větší síly, než je
nastaveno pro dotahovače. V případě nárazů,
jejichž síla se pohybuje mezi těmito dvěma
mezními hodnotami aktivace, je běžné, že se
aktivují pouze dotahovače.
POZOR
Při řízení mějte ruce položené pouze na
věnci volantu tak, aby při případném
nafukování nenarazil nafukující se vak na
žádnou překážku. Nejezděte v předklonu,
opěradlo mějte vždy vzpřímené a opírejte se
oně.
POZOR
Na věšáky ani na madlo nezavěšujte
žádné tvrdé předměty.
Airbagy nenahrazují bezpečnostní pásy, pouze
zvyšují jejich účinnost . Přední airbagy nezasáhnou
při čelních nárazech při nízké rychlosti, při
postranních nárazech, nárazech zezadu nebo při
převrácení vozidla. V takových případech chrání
osádku pouze bezpečnostní pásy. Proto jezděte
zásadně se zapnutými bezpečnostními pásy.
POZOR

143
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
POSTUP
Postupujte takto:
❒zatáhněte parkovací brzdu;
❒zařaďte neutrál;
❒klíček v zapalování otočte na MAR: na přístrojové
desce se rozsvítí kontrolky
ma Y;
❒vyčkejte, až kontrolky Ya mzhasnou, což se stane
tím rychleji, čím teplejší je motor;
❒spojkový pedál sešlápněte na doraz, pedál akcelerace
nesmí být sešlápnutý;
❒jakmile zhasne kontrolka m, otočte klíčkem
zapalování na polohu
AVVa uvolněte jej. Příliš
dlouhou prodlevou vychladnou žhavicí svíčky. Jakmile
motor naskočí, uvolněte klíček.
Pokud motor nenaskočí na první pokus, je třeba přetočit
klíček zpět na polohu STOP, a teprve pak zopakovat
startování motoru.
NASTARTOVÁNÍ MOTORU
Vozidlo je vybaveno elektronickým zařízením blokování
motoru. Pokud se motor nedá nastartovat, postupujte
podle pokynů uvedených v oddíle „Soustava Fiat
CODE“ v kapitole „Seznámení s vozidlem“.
STARTOVÁNÍ MOTORU A JÍZDA S VOZIDLEM
Je nanejvýš nebezpečné nechávat motor
běžet v uzavřených prostorách. Motor
spotřebovává kyslík a produkuje uhlovodíky,
oxid uhelnatý a další toxické plyny.
POZOR
Doporučujeme, abyste v prvním období
provozu nepožadovali od vozidla nejvyšší
výkony (např. velmi prudké akcelerace,
dlouhé jízdy v nejvyšších otáčkách, příliš prudká
brzdění, atd.)
Po vypnutí motoru nenechávejte klíček ve
spínací skříňce zapalování, aby se
zbytečným odběrem proudu nevybíjela
baterie.
Nezapomeňte, že když motor neběží,
nefunguje posilovač brzd ani posilovač
řízení. Při brzdění i řízení proto musíte vyvinout
mnohem větší sílu než obvykle.
POZOR

144
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
Pokud se s klíčkem na MAR rozsvítí na přístrojové desce
kontrolka
Yspolu s kontrolkou m, doporučujeme
přetočit klíček zpět na polohu STOP a pak znovu na
MAR. Jestliže kontrolka zůstane svítit, zkuste motor
nastartovat dalšími klíčky od vozidla.
UPOZORNĚNÍ Jestliže se kontrolka
Yna přístrojové
desce rozsvítí a zůstane svítit, odraďte se bez
prodlení na autorizovaný servis Fiat.
UPOZORNĚNÍ S vypnutým motorem nenechávejte
klíček zapalování v poloze MAR.
Rozsvícení a blikání kontrolky mpo dobu
60 sekund od spuštění motoru nebo při
dlouhém startování signalizuje poruchu
systému žhavení svíček. Pokud motor naskočí, je
možné s vozidlem normálně jet , ale je třeba co
nejdříve vyhledat autorizovaný servis Fiat .
Dokud motor neběžní, není aktivní
brzdový posilovač ani posilové řízení,
takže je nutno na brzdový pedál i na
volant vyvíjet vyšší sílu než obvykle.
V žádném případě nespouštějte motor
tlačením, tažením nebo rozjezdem
z kopce. Takovým startováním by mohlo
do katalyzátoru natéct palivo a nenapravitelně jej
poškodit .
ZAHŘÁTÍ MOTORU PO NASTARTOVÁNÍ
Postupujte takto:
❒pomalu se rozjeďte s motorem ve středních otáčkách
bez prudkých akcelerací.
❒při prvních kilometrech nepožadujte od vozidla
nejvyšší výkony. Doporučujeme počkat, až ručička
ukazatele teploty chladicí kapaliny motoru opustí
výchozí polohu.VYPNUTÍ MOTORU
S motorem na volnoběh otočte klíček zapalování do
polohy STOP
UPOZORNĚNÍ: Po náročně jízdě dejte motoru před
vypnutím možnost, aby „nabral dech“. To znamená, že
ho necháte běžet naprázdno, aby se snížila teplota
v motorovém prostoru.
Protočení motoru jednorázovým
prošlápnutím pedálu akcelerace k ničemu
neslouží, jen se zbytečně spotřebuje palivo
a navíc je to velmi škodlivé pro motory
s turbokompresorem.
V určitých situacích by se po vypnutí
motoru mohl rozběhnou elektrický
ventilátor, který bude běžet asi 120
sekund

198
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
TABULKA S PŘEHLEDEM POJISTEK
Pojistková skříňka v palubní desce obr. 205-206
SPOTŘEBIČE POJISTKA AMPÉRY
Pravý potkávací světlomet F12 7,5
Levý potkávací světlomet F13 7,5
Relé v pojistkové skříňce v motorovém prostoru, relé v pojistkové skříňce v palubní F31 5
desce (+spínané za baterií)
Stropních svítidla v kabině (+baterie) F32 7,5
Snímač stavu nabití baterie u verzí se Start & Stop (+baterie) F33 20
Osvětlení interiéru Minibus (nouzové) F34 20
Autorádio, ovládání klimatizace, alarm, tachograf F36 10
Řídicí jednotka odpojení baterie, časový spínače topení webasto (+baterie)
Ovládání brzdových světel (hlavní), třetí brzdová světla, přístrojová deska F37 7,5
(plus spínané za baterií)
Zamknutí dveří (+baterie) F38 20
ABS, ASR, ESP, ovládání brzdových světel (sekundární) (+ baterie) F42 5
Stírače čelního okna (+ spínané za baterií) F43 20
Ovládání oken na straně řidiče F47 20
Ovládač okna na straně spolucestujícího F48 20
Řídicí jednotka parkovacích senzorů, autorádio, ovládače na volantu F49 5
prostřední ovládací panel, levý ovládací panel, pomocný ovládací panel
řídicí jednotka odpojovače baterie (plus spínané za baterií)
Airbag (+ spínané za baterií) F50 7,5
Ovládání klimatizace, řídicí jednotka posilového řízení, světla zpátečního pojezdu F51 5
snímač vody v palivovém filtru, měřič množství vzduchu, tachograf (plus spínané za baterií)
