2012 FIAT DOBLO COMBI tow

119
F0V0108mrys. 115
F0V0107mrys. 114
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI
OSTRZEŻENIE Taśma pasa nie może być poskręcana.
Górna część pasa powinna przechodzić nad plecami i prze-
cinać po przekątnej klatkę piersiową. Dolna część pasa po-
winna przylegać do bioder (jak pokazano na rys. 114),
a nie do brzucha pasażera. Nie stosować zaczepów, zapi-
nek itp., które mogą spowodować nieprawidłowe przyle-
ganie taśmy pasa do ciała.
Aby ochrona było maksymalnie skuteczna,
ustawić oparcie siedzenia w położeniu za-
pewniającym wygodne oparcie pleców. Zapinać za-
wsze pasy bezpieczeństwa zarówno na siedzeniach
przednich jak i tylnych! Podróżowanie bez zapiętych
pasów zwiększa ryzyko poważnych obrażeń lub
śmierć w przypadku zderzania.
Absolutnie zabrania się demontować lub naruszać
komponentów pasów bezpieczeństwa i napinaczy.
Jakakolwiek czynności mogą być wykonane wy-
łącznie przez wykwalifikowanego i autoryzowane-
go specjalistę. Zwrócić się zawsze do ASO Fiata.
UWAGA
OSTRZEŻENIE Każdy pas bezpieczeństwa powinien być
użyty tylko przez jedną osobę: nie przewozić dziecka na
kolanach siedzącego używając jeden bezpieczeństwa dla
ochrony obojga rys. 115. Nie należy zapinać jakiegokolwiek
przedmiotu z pasażerem.

120
OBSŁUGA PASÓW BEZPIECZEŃSTWA
Dla właściwej obsługi pasów bezpieczeństwa, przestrzegać
skrupulatnie następujące ostrzeżenia:
❒używać zawsze pasów z taśmą dobrze rozciągniętą, nie
poskręcaną; upewnić się czy taśma pasa wysuwa się
swobodnie bez blokowania;
❒po zderzeniu samochodu o określonej energii wymie-
nić pas bezpieczeństwa, nawet jeżeli pozornie wydaje
się nieuszkodzony Wymienić także pas w przypadku
aktywacji napinacza pasa bezpieczeństwa;
❒aby oczyścić pasy, należy umyć je ręcznie wodą i neu-
tralnym mydłem, wypłukać i pozostawić w cieniu do
wyschnięcia. Nie stosować mocnych detergentów wy-
bielających lub barwiących oraz jakichkolwiek substan-
cji chemicznych, które mogłyby osłabić włókno pasa;
❒unikać zamoczenia zwijaczy pasów bezpieczeństwa: ich
poprawne działanie jest gwarantowane tylko wtedy, gdy
są nie dostała się do nich woda;
❒wymienić pas jeżeli posiada oznaki zniszczenia lub prze-
cięcia.
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI
Jeżeli pas bezpieczeństwa został mocna
przeciążony np. podczas wypadku, powi-
nien być całkowicie wymieniony razem z moco-
waniami, śrubami mocującymi oraz z napinaczem
pasa; nawet jeżeli pozornie wydaje się nieuszko-
dzony, ponieważ stracił swoje własności wytrzy-
małościowe.
UWAGABEZPIECZNE PRZEWOŻENIE
DZIECI
Aby zwiększyć ochronę w razie zderzenia wszyscy pasa-
żerowie powinni podróżować siedząc i stosować odpo-
wiednie systemy ochronne.
Szczególnie dotyczy to dzieci.
Dla ich bezpieczeństwa są obowiązujące przepisy, zgod-
nie z dyrektywą 2003/20/CE, we wszystkich krajach człon-
kowskich Unii Europejskiej.
Dzieci w porównaniu do dorosłych, posiadają głowę pro-
porcjonalnie większą i cięższą w stosunku do reszty ciała,
natomiast mięśnie i struktura kości nie jest dostatecznie
rozwinięta. Dlatego konieczne jest, aby były prawidłowo
przytrzymywane w przypadku zderzenia, systemami inny-
mi niż pasy bezpieczeństwa jak dla dorosłych.
W rezultacie poszukiwań nad zwiększeniem bezpieczeń-
stwa dzieci opracowano Regulamin Europejski ECE-R44,
który poza tym że zobowiązuje do ich stosowania, dzieli
systemy na pięć grup:
Grupa 0+ do 10 kg masy
Grupa 0+ do 13 kg masy
Grupa 1 9–18 kg masy
Grupa 2 15–25 kg masy
Grupa 3 22–36 kg masy
Jak widać jest częściowe nakładanie się grup na siebie,
w rzeczywistości w sprzedaży dostępne są urządzenia, któ-
re pokrywają więcej niż jedną grupę wagową.

121
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI
POWAŻNE NIEBEZPIECZEŃSTWO Nie
umieszczać fotelika dla dziecka zwrócone-
go przeciwnie do kierunku jazdy na siedze-
niu przednim jeżeli poduszka powietrzna
przednia po stronie pasażera jest aktywna.
Aktywacja poduszki powietrznej w przypadku zde-
rzenia może spowodować śmiertelne obrażenia
przewożonego dziecka. Zaleca się zawsze przewo-
zić dziecko na tylnym siedzeniu, gdyż jest to poło-
żenie najbardziej chronione w przypadku zderze-
nia. Pomimo wszystko fotelik dla dziecka nie
powinien być absolutnie montowany na siedzeniu
przednim w samochodach wyposażonych w po-
duszkę powietrzną po stronie pasażera, która na-
pełniając się, może spowodować ciężkie obrażenia
a nawet śmierć dziecka, niezależnie od energii zde-
rzenia, która spowodowała jej uruchomienie. W ra-
zie konieczności, dziecko może być umieszczone na
siedzeniu przednim w samochodzie posiadającym
wyłącznik poduszki powietrznej po stronie pasa-
żera. W tym przypadku jest absolutnie konieczne
sprawdzenie, za pomocą odpowiedniej lampki
sygnalizacyjnej “w zestawie wskaźników, jej dez-
aktywację (patrz „Przednia poduszka powietrzna
pasażera” w rozdziale „Przednie poduszki po-
wietrzne”). Ponadto siedzenie pasażera powinno
być przesunięte całkowicie do tyłu, aby uniknąć
ewentualnego kontaktu fotelika z dzieckiem z de-
ską rozdzielczą.
UWAGAWszystkie urządzenia zabezpieczające powinny posiadać
dane homologacyjne i znak kontroli na tabliczce przymo-
cowanej na stałe do fotelika, której nie wolno absolutnie
usuwać.
Dzieci o wzroście powyżej 1,50 m, z punktu widzenia sys-
temu ochrony można traktować jak osoby dorosłe i sto-
sować normalne pasy bezpieczeństwa.
W Lineaccessori Fiata dostępne są foteliki dla dzieci, prze-
znaczone dla każdej grupy wagowej. Zaleca się je stoso-
wać, ponieważ zaprojektowane zostały specjalnie dla sa-
mochodów Fiata.

122
F0V0109mrys. 116F0V0196mrys. 117
GRUPA 1
Począwszy od 9 do 8 kg wagi ciała dzieci mogą być prze-
wożone zwrócone w przód rys. 117.
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI

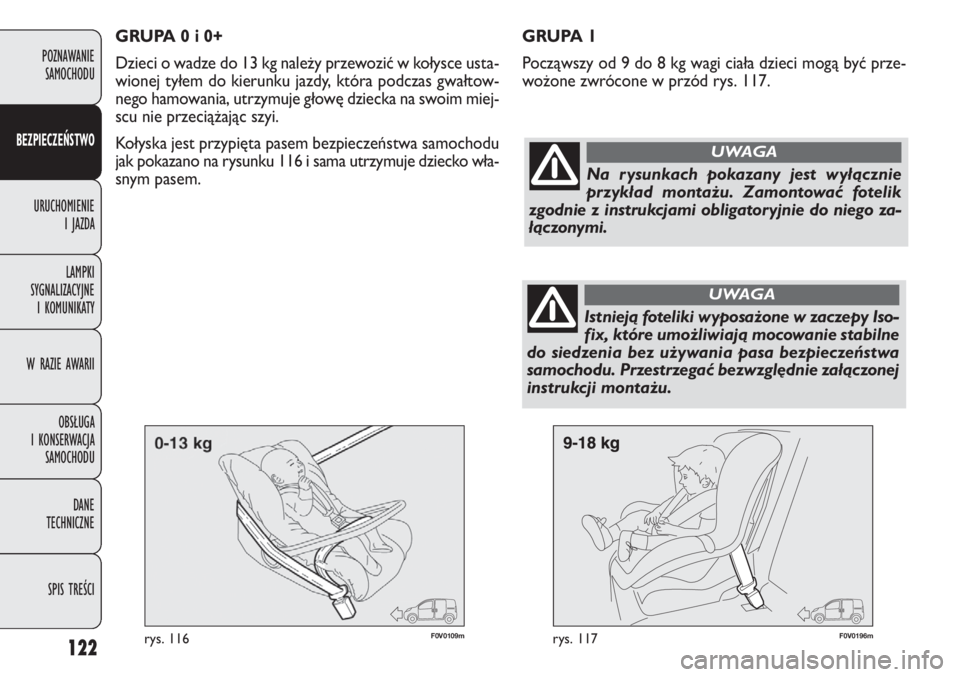

GRUPA 0 i 0+
Dzieci o wadze do 13 kg należy przewozić w kołysce usta-
wionej tyłem do kierunku jazdy, która podczas gwałtow-
nego hamowania, utrzymuje głowę dziecka na swoim miej-
scu nie przeciążając szyi.
Kołyska jest przypięta pasem bezpieczeństwa samochodu
jak pokazano na rysunku 116 i sama utrzymuje dziecko wła-
snym pasem.
Na rysunkach pokazany jest wyłącznie
przykład montażu. Zamontować fotelik
zgodnie z instrukcjami obligatoryjnie do niego za-
łączonymi.
UWAGA
Istnieją foteliki wyposażone w zaczepy Iso-
fix, które umożliwiają mocowanie stabilne
do siedzenia bez używania pasa bezpieczeństwa
samochodu. Przestrzegać bezwzględnie załączonej
instrukcji montażu.
UWAGA

123
F0V0111mrys. 118F0V0112mrys. 119
GRUPA 3
Dla dzieci od 22 do 36 kg wagi istnieją odpowiednie pod-
nośniki, które umożliwiają prawidłowe ustawienia pasa bez-
pieczeństwa.
Na rys. 119 pokazano przykładowo poprawne umieszcze-
nie dziecka na tylnym siedzeniu. Dzieci o wzroście powy-
żej 1,50 m można zapinać pasem bezpieczeństwa jak do-
rosłych. GRUPA 2
Dzieci o wadze od 15 do 25 kg mogą być przytrzymywa-
ne bezpośrednio pasem bezpieczeństwa samochodu rys.
118. Fotelik spełnia tylko funkcję prawidłowego ustawienia
dziecka w stosunku do pasa, który powinien przebiegać po
przekątnej przylegając do klatki piersiowej a nigdy do szyi
i przebiegać poziomo przylegając do bioder a nie do brzu-
cha dziecka.
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI
Na rysunkach pokazany jest wyłącznie przy-
kład montażu. Zamontować fotelik zgod-
nie z instrukcją obowiązkowo załączoną do niego.
UWAGA
