2012 CITROEN DS5 airbag

157
Segurança para crianças
Uma instalação incorrecta de uma cadeira
para crianças compromete a protecção damesma em caso de colisão. Procure colocar os cintos de segurança ou oscintos das cadeiras para crianças limitando ao máximo as folgas relativamente ao corpoda criança, mesmo para cur tos trajectos.
Para a instalação da cadeira para crianças com o cinto de segurança, verifique que este se encontra bem esticado na cadeira e que mantém firmemente a cadeira no banco do veículo. Se o seu banco do passageiro for regulável, avance-o, se necessário. Para uma instalação ideal de uma cadeirapara crianças "de frente para a estrada", verifique que as costas se encontramcorrectamente apoiadas no encosto dobanco do veículo e que o encosto de cabeça não incomoda. Se for necessário retirar o encosto de cabeça, assegure-se de que fica bemarrumado ou fixo para evitar que o mesmose transforme em projéctil no caso de umatravagem brusca.

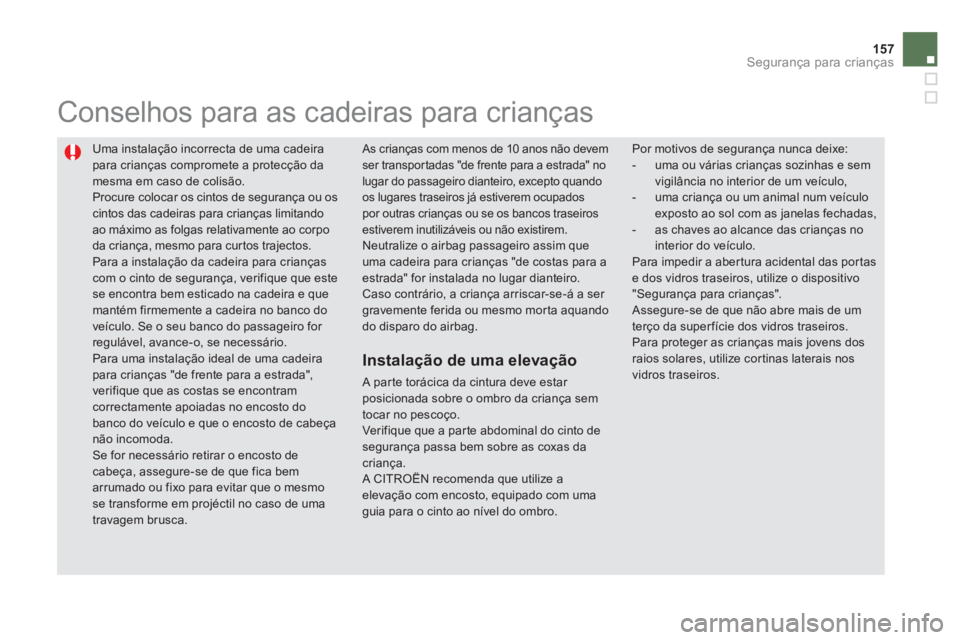

Conselhos para as cadeiras para crianças
Por motivos de segurança nunca deixe:
- uma ou várias crianças sozinhas e semvigilância no interior de um veículo, - uma criança ou um animal num veículo exposto ao sol com as janelas fechadas,- as chaves ao alcance das crianças nointerior do veículo. Para impedir a abertura acidental das portase dos vidros traseiros, utilize o dispositivo "Segurança para crianças".
Assegure-se de que não abre mais de umterço da superfície dos vidros traseiros. Para proteger as crianças mais jovens dosraios solares, utilize cortinas laterais nosvidros traseiros.


As crianças com menos de 10 anos não devem
ser transpor tadas "de frente para a estrada" nolugar do passageiro dianteiro, excepto quandoos lugares traseiros já estiverem ocupadospor outras crianças ou se os bancos traseiros estiverem inutilizáveis ou não existirem.
Neutralize o airbag passageiro assim que uma cadeira para crianças "de costas para a estrada" for instalada no lugar dianteiro.
Caso contrário, a criança arriscar-se-á a ser gravemente ferida ou mesmo morta aquandodo disparo do airbag.


Instalação de uma elevação

A parte torácica da cintura deve estar posicionada sobre o ombro da criança sem tocar no pescoço.
Ver ifique que a parte abdominal do cinto desegurança passa bem sobre as coxas dacriança.
A CITROËN recomenda que utilize a elevação com encosto, equipado com umaguia para o cinto ao nível do ombro.

171Segurança
Regulação em altura dianteira
)Para encontrar o ponto de fixação, apertar
o comando e fazê-lo deslizar até bloquear.

A par tir de cerca de 20 km/h e durante dois minutos o(s)avisador(es) fica(m) intermitente(s)
acompanhado(s) por um sinal sonoro.Passado dois minutos, o(s) avisador(es)permanece(m) aceso(s) enquanto o condutor
ou o
(s) passageiro(s) não colocar(em) o cinto.




Avisador(es) de não colocação/remoção do(s) cinto(s) de segurança *
1.Avisador de não colocação/remoção doscintos dianteiros e/ou traseiros, no quadrode bordo.
2. Avisador do cinto dianteiro esquerdo. 3.
Avisador do cinto dianteiro direito. 4.
Avisador do cinto traseiro direito.
5. Avisador do cinto traseiro central.6.
Avisador do cinto traseiro esquerdo.



Avisador(es) do(s) cinto(s) dianteiro(s)
Quando ligar a ignição, o avisador 1acende-se no quadro de bordo e oavisador correspondente 2
e/ou 3acende-se a vermelho no ecrã dos
avisadores de cinto de segurança e do airbag
frontal do passageiro; se o cinto correspondente
não estiver colocado ou for retirado.

Avisador do(s) cinto(s) traseiro(s)
Quando ligar a ignição, os avisadores correspondentes 4 , 5e 6acendem-
se durante cerca de 30 segundos a vermelho, se o cinto não estiver colocado.

Com o veículo em movimento a uma
velocidade superior a cerca de 20 km/h,os avisadores correspondentes 4
, 5ou 6acendem-se a vermelho acompanhados por
um sinal sonoro e por uma mensagem no visor
do painel de bordo, quando um passageiro
traseiro retira o cinto.

*
Consoante a versão e/ou destino.

O condutor deve cer tificar-se que os passageiros utilizam correctamente os cintos de segurança e que os mesmos seencontram bem colocados antes de colocar o veículo em movimento. Seja qual for o seu lugar no veículo, coloquesempre o cinto de segurança, mesmo para trajectos cur tos.
Não inverta os cintos, pois nesse caso eles nãoassegurariam correctamente a sua função. Os cintos de segurança estão equipadoscom um enrolador que permite o ajusteautomático do comprimento do cinto à morfologia do utilizador. A arrumação do cinto de segurança efectua-seautomaticamente sempre que este nãoestiver a ser utilizado. Antes e depois da sua utilização, assegure-se de que o cinto está correctamente enrolado. A parte inferior do cinto deve estar posicionada o mais abaixo possível sobre a bacia. A parte superior deve estar posicionada naparte côncava do ombro. Os enroladores estão equipados comum dispositivo de bloqueio automáticoaquando de uma colisão, de uma travagem
de emergência ou do capotamento doveículo. É possível desbloquear o dispositivo puxando o cinto com força e soltando-o para que se enrole ligeiramente.
Recomendações para as crianças
Utilize uma cadeira para crianças adaptada,se o passageiro tiver menos de 12 anos ou medir menos de um metro e cinquenta. Nunca utilize o mesmo cinto de segurança para várias pessoas.Nunca transpor te uma criança sobre os joelhos.

Para ser eficiente, um cinto de segurança:


- deve ser mantido esticado o mais per to do corpo possível,

- deve ser puxado para a frente por ummovimento regular, verificando que nãofica enrolado,

- deve ser utilizado apenas por uma pessoa,

- não deve apresentar sinais de cortes ou de desgaste,

- não deve ser transformado ou modificado para não alterar o desempenho. Dadas as regras de segurança em vigor,para qualquer inter venção no seu veículo, dirija-se a uma oficina qualificada que possua competências e material adaptado,existente também na rede CITROËN.
Solicite a verificação periódica dos seus cintos de segurança pela rede CITROËN ou por uma oficina qualificada e,especialmente, se os cintos apresentarem sinais de deterioração.
Limpe os cintos com água e sabão ou umproduto de limpeza para têxteis, vendido narede CITROËN.
Depois de rebater ou mudar um banco ou obanco traseiro de lugar, assegure-se de que
o cinto se encontra na posição correcta edevidamente enrolado.
Em caso de colisão
Em função da natureza e da impor tânciadas colisões, o dispositivo pirotécnico podeiniciar-se antes e independentemente do accionamento dos airbags. O accionamento dos pré-tensores é acompanhado por umaligeira libertação de fumo inofensivo e por um ruído, devido à activação do car tucho pirotécnico integrado no sistema. De qualquer forma, o avisador dos airbags acende-se.
Após uma colisão, solicite a verificação e eventual substituição do sistema de cintos de segurança pela rede CITROËN ou por
uma oficina qualificada.

173Segurança
Airbags

Sistema concebido para optimizar a segurança
dos ocupantes (excepto o passageiro traseirocentral) em caso de colisões violentas. Este sistema completa a acção dos cintos de segurança equipados com limitador de esforço (excepto o passageiro no banco central traseiro).
Nesse caso, os sensores electrónicos registam e analisam os embates frontais e laterais naszonas de detecção de colisões:


- em caso de colisão violenta, os airbags
disparam instantaneamente e protegem os
ocupantes do veículo (excepto o passageiro
traseiro central); imediatamente após a colisão, os airbags esvaziam-se rapidamente,a fim de não incomodar a visibilidade, nem a eventual saída dos ocupantes;

- em caso de uma colisão pouco violenta,
de impacto no lado traseiro e em
determinadas condições de capotamento,
os airba
gs não disparam. O cinto de segurança por si só é suficiente paraassegurar uma protecção optimizada nestas situações.
Os airbags não funcionam com a ignição desligada. Este equipamento é accionado apenasuma vez. Se ocorrer uma segunda colisão (aquando do mesmo acidente ou outro acidente), o airbag não será accionado.
O accionamento do ou dos airbagsé acompanhado por uma ligeiralibertação de fumo inofensivo e de umruído, devidos à activação do cartucho pirotécnico integrado no sistema. Este fumo não é nocivo, mas pode revelar-se irritante para as pessoas sensíveis.
O ruído da detonação pode provocar uma ligeira diminuição da capacidade auditiva durante um breve período.
Zonas de detecção de colisão
A.
Zona de colisão frontal. B.
Zona de colisão lateral.
Airbags frontais


Activação
Disparam simultaneamente, excepto se o airbag frontal do passageiro estiver neutralizado, em caso de uma colisão frontal violenta aplicada em toda ou par te da zona de impacto frontal A
, segundo o eixo longitudinal do veículo num plano
horizontal e no sentido da parte da frente para a
tr
aseira do veículo.
O airbag frontal interpõe-se entre o tórax e a cabeça do ocupante dianteiro do veículo e o
volante, do lado do condutor, e o painel de bordo,
do lado do passa
geiro, para amor tecer a sua
projecção para a frente. Sistema que prote
ge, em caso de colisãofrontal violenta, o condutor e o passageiro
dianteiro, no sentido de limitar os riscos de
traumatismo na cabeça e no tórax.
Para o condutor, está inte
grado no centro do
volante; para o passageiro dianteiro, no painelde bordo por cima do porta-luvas.

Neutralização
Só o airbag frontal do passageiro pode ser neutralizado:)com a ignição desligada , introduza achave no comando de neutralização doairbag do passageiro,)rode-a para a posi

175
Segurança
Airbags laterais

Activação
Os airbags são activados unilateralmente em caso
de colisão lateral violenta aplicada na totalidade
ou em par te da zona de impacto lateral B,perpendicularmente ao eixo longitudinal do veículo
num plano horizontal e do exterior para o interior do
v
eículo.
O airbag lateral interpõe-se entre a bacia e o ombro
do ocupante dianteiro do veículo e o painel da por ta
correspondente.
Sistema que protege, em caso de colisãolateral violenta, o condutor e o passageiro
dianteiro para limitar os riscos de traumatismo no busto, entre a bacia e o ombro.
Cada airbag lateral está integrado na armação
das costas do banco, do lado da por ta.
Zonas de detecção da colisão
A. Zona de impacto frontal.
B. Zona de impacto lateral.
Airbags tipo cortina
Sistema que protege, em caso de colisão lateral violenta, o condutor e os passageiros(excepto o passageiro no banco central
traseiro) para limitar os riscos de traumatismo na par te lateral da cabeça.Cada airbag tipo cor tina está integrado nospilares e na parte superior do habitáculo.
Aquando de uma colisão ou de um encosto ligeiro na zona lateral do veículo ou em caso de capotamento, é possível que o airbag não seja activado. Aquando de uma colisão na traseira ou na dianteira, o airbag tipo cor tina não é activado.


Activação
Os airbags tipo cortina activam-se em simultâneo com os airbags laterais correspondentes emcaso de colisão lateral violenta aplicada na
totalidade ou em par te da zona de impacto
lateral B , perpendicularmente ao eixo longitudinal
do veículo num plano horizontal e do exterior
para o interior do veículo.
O airbag cor tina interpõem-se entre os vidros e o ocupante dianteiro ou traseiro no veículo.
Se esta luz avisadora se acender no quadro de bordo, acompanhadapor um sinal sonoro e por uma mensagem no visor do painel de
bordo, consulte a rede CITROËN ou uma oficina qualificada para proceder à verificação
do sistema. Os airbags podem deixar de ser activados em caso de embate violento.

Anomalia de funcionamento

Adopte uma posição sentada normal evertical. Coloque o cinto de segurança do seu banco e posicione-o correctamente.

Não coloque nada entre os ocupantes frontaise os airbags (criança, animal, objecto, ...). Isso poderia impedir o funcionamento dos airbags ou ferir os ocupantes.
Depois de um acidente ou do roubo doveículo, solicite a verificação dos sistemas dos airbags. Qualquer inter venção nos sistemas dos airbags deverá ser efectuada exclusivamente na Rede CITROËN ou numa oficina qualificada. Mesmo cumprindo todas as precauçõesindicadas, não fica excluído o risco de ferimentos ou ligeiras queimaduras na cabeça, no peito ou nos braços, aquando doaccionamento de um airbag. Com efeito, osaco enche-se de forma quase instantânea (alguns milisegundos) e, em seguida,esvazia-se no mesmo espaço de tempo, evacuando os gases quentes através dos orifícios previstos para o efeito.
Airbags laterais
Proteja os bancos apenas com cober turashomologadas, compatíveis com oaccionamento dos airbags laterais. Para conhecer a gama de cober turas adaptadas ao seu veículo, poderá consultar a redeCITROËN (consulte capítulo "Informaçõespráticas - § Acessórios").Não fixe nem cole nada nas costas dos bancos (vestuário...), pois essa situaçãopoderia resultar em ferimentos no tórax ounos braços ao accionar o airbag lateral. Não aproxime demasiado o tronco da por ta.


Airbags frontais

Não conduza agarrando o volante pelos seus raios ou deixando as mãos sobre a caixa central do volante.
Não coloque os pés no painel de bordo, nolado do passageiro.
Na medida do possível, não fume, porqueo enchimento dos airbags pode provocar queimaduras ou riscos de ferimentos devido ao cigarro ou ao cachimbo.
Nunca desmonte, fure ou submeta o volante a impactos violentos.
Airbags tipo cortina
Não fixe nem cole nada no tejadilho, poisisso poderia resultar em ferimentos nacabeça ao accionar o airbag tipo cortina.Se presentes no seu veículo, não desmonte as pegas de fixação implantadas notejadilho, pois estes elementos auxiliam afixação dos airbags de cor tina.
Para que os airbags frontais sejam totalmente efi cazes, respeite as seguintes regras de segurança:

213Informações práticas





Acessórios

É proposta, pela rede CITROËN, uma vasta gama de acessórios e de peças de origem.
Estes acessórios e peças são testados e aprovados tanto em fiabilidade como em segurança.
Todos eles se encontram adaptados ao seu veículo e beneficiam da referência e garantia CITROËN.



"Conforto":

deflectores de por ta, cor tinas laterais,cor tina traseira, módulo isotérmico, arcofixo no encosto de cabeça, lâmpada de leitura, retrovisor para caravana, ajuda aoestacionamento...


"Solução de transporte":

tapetes da mala, caixa do compartimento da mala,
rede da mala, calços da mala, barras de tejadilho
transversais, porta-bicicletas, porte-esquis, caixas
de te
jadilho, engates de reboque, ramais doengate de reboque...
Em caso de montagem de um engate de reboque e do respectivo ramal fora da rede CITROËN, esta montagem deve ser efectuada imperativamente
através de pré-disposições eléctricas do veículo epreconizações do construtor.
"Estilo":
punho da alavanca de velocidades, apoio depés em alumínio, jantes em alumínio, estrutura dos retrovisores cromada, rebordos cromadosna parte inferior das por tas...

*
Para evitar riscos de bloqueio dos pedais:
- verifique o posicionamento e fixação
correctos dos tapetes adicionais,
- nunca sobreponha vários tapetes.
"Segurança":
alarme anti-intrusão, caixa antielevação,
sistema de identificação de veículo roubado,
elevações e cadeiras para crianças, teste
de alcoolémia, esto
jo de primeiros socorros,
extintor, triângulo de pré-sinalização, colete
de segurança de alta visibilidade, anti-roubodas rodas, correntes de neve, revestimentosantiderrapantes...

"Protecção":

tapetes adicionais * , cober turas dos bancoscompatíveis com os airbags laterais, palas,frisos de protecção de por tas, frisos de
protecção para pára-choques, cober tura de
protecção do ve
ículo...
Os elementos da par te traseira da carroçaria
do veículo foram concebidos para evitar
projecções.
