MULTIFUNKTIONSDISPLAYER





Några definitioner…

När det resterande bränslet räcker till
mindre än 30 km indikeras detta med
streck. Efter bränslepåfyllning av minst
5 liter visas den omräknade körsträckan
om den överskrider 100 km.
Vid ihållande visning av streck i
stället för siffror bör du kontakta
en CITROËN-verkstad eller en
annan kvalifi cerad verkstad. Denna funktion ger information
fr.o.m. 30 km/tim.
Detta värde kan variera efter en
ändring i körsätt eller vägprofi l,
vilket kan leda till en betydande
ändring i den momentana för-
brukningen.
Räckvidd
(km eller miles)
Räckvidden anger hur
många kilometer du kan
köra med bränslet du har kvar i tanken,
med hänsyn till medelförbrukningen un-
der de senast körda kilometrarna.
Momentan bränsleförbrukning
(l/100 km eller km/l eller mpg)
Grundar sig på medelförbruk-
ningen under de senaste se-
kunderna.

Medelförbrukning
(l/100 km eller km/l eller mpg)
Grundar sig på medelför-
brukningen efter färddatorns
senaste nollställning.
Körd sträcka
(km eller miles)
Anger körsträckan sedan färd-
datorn senast nollställdes.


Medelhastighet
(km/tim eller mph)
Beräkningen sker från färd-
datorns senaste nollställning
(med påslagen tändning).

Resterande distans
(km eller miles)
Det är distansen som åter-
står till slutdestinationen, som
antingen beräknas när som helst av
navigationssystemet, om det är aktive-
rat, eller har matats in av föraren.
Om informationen saknas, visas streck
på skärmen istället för siffror.








Stop & Start-systemets
tidräknare
(minuter/sekunder eller tim-
mar/minuter)
Om din bil är försedd med Stop & Start
används en tidräknare för att hålla reda
på hur länge STOP-läget varit aktiverat
sammanlagt under färden.
Räknaren nollställs varje gång tänd-
ningen slås till med nyckeln.

8
SÄKERHET













För att krockkuddarna ska vara
maximalt effektiva bör följande
säkerhetsregler iakttas:
Ställ in sätet i normalt och upprätt
läge.
Spänn fast säkerhetsbältet och ställ
in det rätt.
Ingenting får befi nna sig mellan fram-
sätena och krockkuddarna (djur, fö-
remål...). Det kan skada föraren eller
passageraren eller hindra krockkud-
den från att aktiveras på rätt sätt.
Krockkuddar fram
Håll inte i rattekrarna när du kör och lägg inte händerna på rattnavet.
Sätt inte upp fötterna på instrumentbrädan, på passagerarens sida.
Undvik i möjligaste mån att röka eftersom krockkuddarna kan orsaka bränn-
skador eller skaderisker på grund av cigarretten eller pipan.
Ratten får aldrig demonteras, göras hål i eller utsättas för kraftiga slag eller
stötar.



Sidokrockkuddar
Använd endast godkända sätesöverdrag som är kompatibla med sidokrock-
kuddarnas funktion. Vänd dig till din CITROËN-handlare för en presentation
av serien med godkända överdrag till din bil (se kapitlet "Praktisk information -
Tillbehör").
Fäst ingenting och limma ingenting på sätenas ryggstöd (häng inga kläder
etc.), detta kan förorsaka skador i bröstkorgen eller armen då sidokrockkud-
den aktiveras.
Sitt inte så att överkroppen befi nner sig närmare dörren än nödvändigt.

Krockgardiner
Fäst ingenting och limma ingenting i taket, detta skulle kunna förorsaka skador
i huvudet då krockgardinen aktiveras.
Om din bil är försedda med kurvhandtag i taket får de inte demonteras. De
bidrar till att hålla fast krockgardinerna.
Efter en olycka eller om bilen har stulits
ska krockkuddssystemet kontrolleras.
Ingrepp i krockkuddssystemet får en-
bart utföras på en CITROËN-verkstad
eller en annan kvalifi cerad verkstad.

Även om alla dessa försiktighetsåtgär-der vidtas går det inte att utesluta en
risk för skador eller lättare brännsår
på huvud, överkropp eller armar när
en krockkudde löser ut. Krockkudden
blåses i själva verket upp nästan mo-
mentant (inom några millisekunder)
och töms sedan samtidigt som den
evakuerar varm gas genom hål som
är avsedda för detta.

11
PRAKTISK INFORMATION

Lista över arbetsmoment


)
Sätt hjulet på plats på navet.

)
Skruva in hjulbultarna för hand till
stopp.

)
Gör en fördragning av den låsbara
hjulbulten (om din bil är försedd med
sådana) med fälgnyckeln 1
utrustad
med hylsan 4
.

)
Fördra endast övriga hjulbultar med
fälgnyckeln 1
.

)
Sänk åter bilen helt ner på marken.

)
Fäll ihop domkraften 2
och ta bort
den.

Efter ett hjulbyte
För att kunna placera det punk-
terade däcket i bagageutrymmet
ska du först ta bort mittskyddet.
Om du använder ett reservhjul
av provisorisk typ är högsta till-
låtna hastighet 80 km/tim.
Kontrollera snarast hjulbultar-
nas åtdragning och däcktrycket
på en CITROËN-verkstad eller
en annan kvalifi cerad verkstad.
Reparera det punkterade hjulet
och sätt genast tillbaka det på
bilen.

Montera ett hjul


)
Dra fast den låsbara hjulbulten (om
din bil är försedd med sådana) helt
med fälgnyckeln 1
utrustad med
hylsan 4
.

)
Dra fast övriga hjulbultar helt med
fälgnyckeln 1
.

)
Återmontera kåporna på hjulbultarna
(enbart på bilar med aluminiumfälgar).

)
Sätt tillbaka verktygen i verktygs-
boxen.

11
151

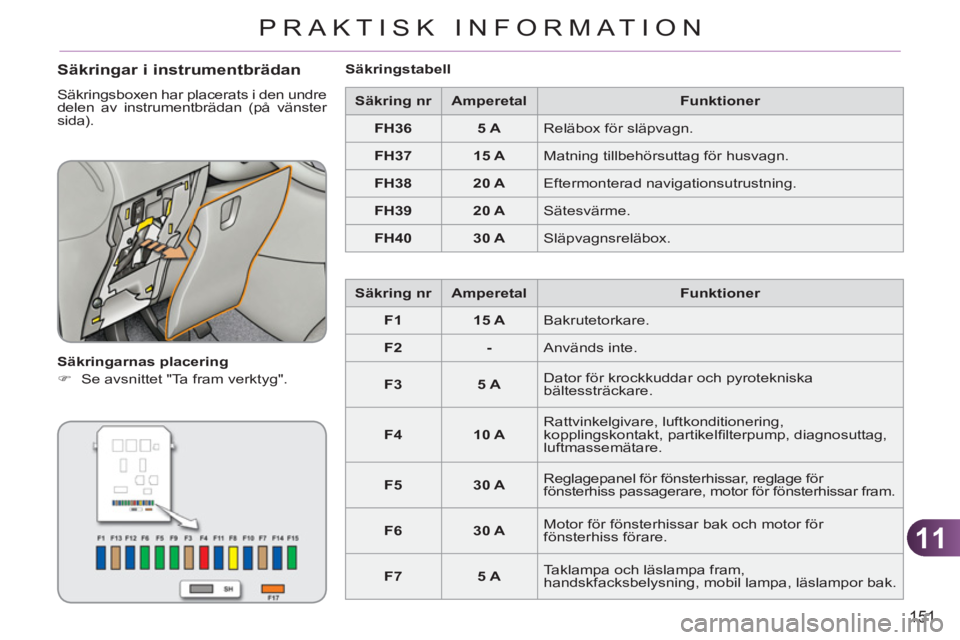

PRAKTISK INFORMATION

Säkringar i instrumentbrädan

Säkringsboxen har placerats i den undre
delen av instrumentbrädan (på vänster
sida).

Säkringarnas placering


)
Se avsnittet "Ta fram verktyg".

Säkringstabell


Säkring nr


Ampere tal
Funktioner


FH36



5 A

Reläbox för släpvagn.


FH37



15 A

Matning tillbehörsuttag för husvagn.


FH38



20 A

Eftermonterad navigationsutrustning.


FH39



20 A

Sätesvärme.


FH40



30 A

Släpvagnsreläbox.


Säkring
nr



Amperetal Funktioner


F1



15 A

Bakrutetorkare.


F2



-

Används inte.


F3



5 A

Dator för krockkuddar och pyrotekniska
bältessträckare.


F4



10 A

Rattvinkelgivare, luftkonditionering,
kopplingskontakt, partikelfi lterpump, diagnosuttag,
luftmassemätare.


F5



30 A

Reglagepanel för fönsterhissar, reglage för
fönsterhiss passagerare, motor för fönsterhissar fram.


F6



30 A

Motor för fönsterhissar bak och motor för
fönsterhiss förare.


F7



5 A

Taklampa och läslampa fram,
handskfacksbelysning, mobil lampa, läslampor bak.

11
159
PRAKTISK INFORMATION
Om batteriet blir urladdat går det
inte att starta motorn (se mot-
svarande punkt).
Om ett telefonsamtal påbörjas i
samma ögonblick med audio-/
navigationssystemet MyWay,
kommer det att avbrytas efter
10 minuter.
ENERGISPARLÄGE

System som bestämmer hur länge
vissa funktioner får vara igång, för att
batteriet alltid ska ha en tillräckligt god
laddning.
När motorn har stängts av kan du un-
der en sammanlagd tid om högst trettio
minuter använda olika funktioner som
t.ex. bilradio, vindrutetorkare, halvljus,
taklampor...
Den här tiden kan förkortas kraftigt om
batteriet är dåligt laddat.
Gå ur energisparläget
Dessa funktioner återaktiveras automa-
tiskt nästa gång bilen används.


)
Om du omedelbart vill fortsätta an-
vända funktionerna kan du starta
motorn och låta den vara i gång i
några ögonblick.
Du förfogar då över en tid som är dubbelt
så lång som motorn har varit igång, men
minst fem och högst trettio minuter.
Aktivering av energisparläge

När den här tiden har förfl utit visas ett
meddelande om att bilen ställer sig i en-
ergisparläge på multifunktionsdisplayen
och de aktiverade funktionerna ställs i
standbyläge.
BYTE AV TORKARBLAD FRAM ELLER BAK
Tillvägagångssätt för byte av torkarblad
utan verktyg.
Demontering



)
Lyft upp motsvarande arm.

)
Snäpp loss bladet och ta bort det.



Montering



)
Kontrollera bladets storlek fram, ef-
tersom det kortare bladet ska mon-
teras på passagerarsidan.

)
Sätt det motsvarande nya bladet på
plats och snäpp fast det.

)
Fäll försiktigt ned armen.



Före demontering av torkarblad
fram


)
Om du manövrerar torkarreglaget
inom en minut efter att tändningen
stängts av kommer torkararmarna att
ställa sig i ett vertikalt serviceläge.
Detta läge ska användas för att inte
skada torkaren och motorhuven.


Efter återmontering av
torkarblad fram


)
Slå på tändningen.

)
Aktivera torkarreglaget för att ställa
torkarbladen i normalläge.

11
165
PRAKTISK INFORMATION

"Multimedia":
halvintegrerat navigationssystem, hands-
freesats med Bluetooth
®, bilradioappa-
rater, högtalare, DVD-läsare, USB-box,
separata navigatorer, CD för uppdatering
av kartor, HiFi-modul, radarvarnare, WiFi
on board…

Beroende på gällande lagstift-
ning i varje land kan refl exvästar,
varningstrianglar, reservlampor
och reservsäkringar vara obliga-
toriska att ha med i fordonet. Montering av elektriska utrust-
ningar eller tillbehör som inte
rekommenderas av CITROËN
kan medföra fel på fordonets
elsystem och för hög elförbruk-
ning.
Vi ber dig lägga detta på minnet
och vi rekommenderar att du
kontaktar din CITROËN-hand-
lare, som kan presentera lämp-
liga utrustningar eller tillbehör.

Installation av radiosändare
Före all eftermontering av radio-
sändare med utvändig antenn
på bilen, rekommenderar vi att
du vänder dig till din CITROËN-
handlare, som kan förse dig
med information om vilka spe-
cifi kationer som måste uppfyllas
(frekvensband, maximal utef-
fekt, antennposition, specifi ka
installationsvillkor) av de sända-
re som kan monteras, i enlighet
med direktivet för elektromag-
netisk kompabilitet för fordon
(2004/104/EG).


Hos din CITROËN-handlare kan
du även införskaffa rengörings-
och underhållsprodukter (för
in- och utvändigt bruk) - bland
annat våra miljöprodukter i se-
rien "TECHNATURE" - vätskor
som behövs för påfyllning (spo-
larvätska etc.), bättringspennor
och sprayburkar som exakt pas-
sar färgen på din bil, påfyllningar
(patron till satsen för provisoris-
ka däckreparationer…) etc.

181
03ALLMÄN FUNKTION
Med en tryckning på OK-ratten kan du
ta fram olika undermenyer, beroende på
vad som visas på displa
yen.






UNDERMENYER
NAVIGATION (OM VÄGVISNING PÅGÅR )
:
FÄRDDATOR:
Abort guidance Avbryt vägvisningen
Repeat advic
eUpprepa instruktionen
Block road
Spärra sträckan
Route info
Ruttinfo
Show destination
Visa dest.
Trip info
F
ärdinfo
Route type
Typ av rutt
Av
oidVillkor för uteslutning

Satellites Satelliter Zoom
/Scroll
Zooma/bläddra

Voice advice
Röstinstruktion

Route options
Ruttalternativ
Alert log Varningslogg

Status of functions
Funktionsstatus
1
2
3
3
2
1
1
1
3
1
1
1
1
2

TELEFON:

End call

Avsluta samtal

Hold call
Parkera samtal

Dial
Slå nummer

DTMF-Tones
Tonval

Private mode Sekretess

Micro off
Mikrofon av

1
1
1
1
1
1

183
04
1
2
3
5
6
4
NAVIGATION - VÄGVISNING
















VAL AV EN DESTINATION
Tryck åter på knappen NAV eller
välj funktionen Navigation Menu och
tryck på ratten för att bekräfta.
Väl
j funktionen Destination input(ange destination) och tryck på ratten
för att bekräfta. Tr
yck på knappen NAV.

Välj bokstäverna i stadens namn en i
taget och bekräfta varje gång genom
att tr
ycka på ratten.
N
är du har valt land vrider du på ratten och väljer funktionen
City (stad). Tryck på ratten för attbekräfta. Sätt in och låt SD-kortet för navi
gation sitta kvar i läsaren, när du vill använda navigationsfunktionerna.
Datan på SD-kortet för navi
gation får inte ändras.
Kartuppdaterin
garna tillhandahålls av CITROËN.

En
färdig lista över städerna i det valda landet visas med knappen
LIST på den virtuella knappsatsen (ange de första bokstäverna).
Väl
j funktionen Address input (ange
adress) och tryck på ratten för att bekräfta.

Listan över de 20 senaste färdmålen visas under funktionen
Navi
gation Menu.
Navigation Menu
Destination input
Address input
