2012 CITROEN C-ZERO Navodila Za Uporabo (in Slovenian)

8
Praktične informacije
103
Zamenjava smernikov
) Nosilec žarnice zavrtite v levo in ga odstranite. )
Izvlecite žarnico in jo zamenjajte.Pri ponovni namestitvi ponovite postopek v obratnem vrstnem redu.
Dostop do žarnic
)Odstranite vijaka.)Odstranite luč, tako da jo povlečete k sebi.

Zamenjava žarnic zavornih/
pozicijskih luči
Posege na lučeh z diodami, morajo opraviti v
CITROËNOVI ser visni mreži ali v usposobljeni
servisni delavnici.

Zamenjava žarnic luči za
vzvratno vožnjo
) Nosilec žarnice zavrtite v levo in gaodstranite.)
Izvlecite žarnico in jo zamenjajte.
Pri ponovni namestitvi ponovite postopek vobratnem vrstnem redu.

Praktične informacije
104

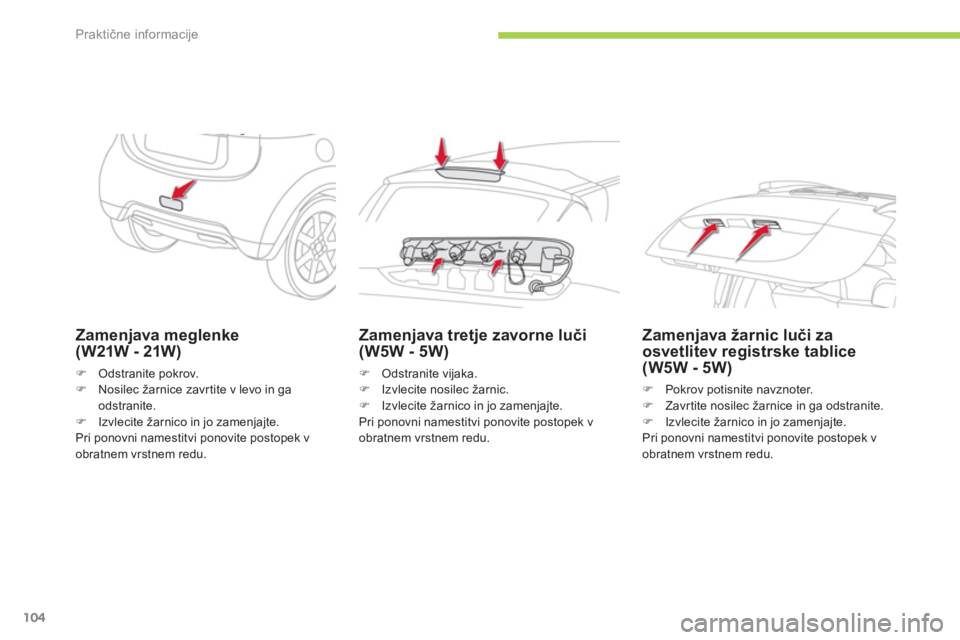

Zamenjava meglenke (W21W - 21W)
)Odstranite pokrov.)Nosilec žarnice zavrtite v levo in gaodstranite.)Izvlecite žarnico in jo zamenjajte.
Pri ponovni namestitvi ponovite postopek v
obratnem vrstnem redu.

Zamenjava tretje zavorne luči(W5W - 5W)
)
Odstranite vijaka. )
Izvlecite nosilec žarnic. )
Izvlecite žarnico in jo zamenjajte.
Pri ponovni namestitvi ponovite postopek v
obratnem vrstnem redu.


Zamenjava žarnic luči za
osvetlitev registrske tablice(W5W - 5W)
)Pokrov potisnite navznoter.)Zavr tite nosilec žarnice in ga odstranite.)Izvlecite žarnico in jo zamenjajte.
Pri ponovni namestitvi ponovite postopek v
obratnem vrstnem redu.

8
i
!
Praktične informacije
105











Zamenjava varovalke

Klešče za izvleko varovalk so nameščene na hrbtni strani pokrova ohišja varovalk v
armaturni plošči (na levi strani).
Za dostop:
)Odpnite pokrov in izvlecite ohišje,
tako da ga povlečete k sebi.)Odstranite klešče.


Dostop do orodja
Pred zamenjavo varovalke morate ugotoviti
vzrok okvare in ga odpraviti. ) Preverite, ali je ključ v kontaktni ključavnici
v položaju LOCK.) Pregorelo varovalko odkrijete tako, da
preverite stanje nitke.
Zamenjava varovalke
Dobra Pregorela
)
Uporabite posebne klešče, da izvlečete
varovalko iz ležišča. ) Pregorelo varovalko vedno zamenjajte z
varovalko enake jakosti. ) Preverite, ali se ujemajo številka varovalke
na ohišju, navedena jakost in podatki v spodnjih tabelah.
CITROËN zavrača vsakršnoodgovornost za stroške popravila vozilaali nepravilno delovanje zaradi vgradnjedodatne opreme, ki je ni dobavil in priporočil CITROËN in ni bila vgrajenapo njegovih navodilih. To še zlasti veljaza vse naprave, katerih tok presega10 milliamperov.

Električni tokokrog je zasnovan za delovanje serijske in dodatne opreme.
Preden v vozilo vgradite drugo opremo ali dodatno električno opremo, seo tem posvetujte s strokovnjakom v CITROËNOVI ser visni mreži ali v usposobljeni servisni delavnici.

Praktične informacije
106
Varovalke v armaturni
plošči
Ohišje varovalk je nameščeno v spodnjem delu armaturne plošče, na levi strani.
Št. varovalkeJakostFunkcije
17,5 A
Sprednja in zadnja pozicijska luč na levi strani
215 A
Vtičnica za dodatno opremo
3- Ni v uporabi
47,5 A Zaganjalnik
520 A
Avdio sistem
6
- Ni v uporabi
7
7,5 A Oprema v vozilu, sprednja in zadnja pozicijska luč na desni strani
87,5 A
Električno upravljanje zunanjih vzvratnih ogledal
97,5 A
Kontrolna enota
107,5 A
Klimatska naprava
1110 A
Zadnja meglenka
1215 A Zaklepanje vrat
13 10 A
Stropna luč

8
Praktične informacije
107
Št. varovalkeJakostFunkcije
14 15 A
Brisalnik zadnjega stekla
157, 5 A
Instrumentna plošča
167, 5 A Ogrevanje
1720 A Ogrevanje sedeža
1810 A Opcija
1
97, 5 A Ogrevanje zunanjih vzvratnih ogledal
2020 A Brisalnik vetrobranskega stekla
217, 5 A Varnostne blazine
2230 A
Ogrevanje zadnjega stekla
23
30 A Ogrevanje
2
4- Ni v uporabi
2510 A Radio
2615 A
Varovalka v potniškem prostoru


Dostop do varovalk
Glejte poglavje o dostopu do orodja.

i
Praktične informacije
108
Št. varovalkeJakostFunkcije
1- Ni v uporabi
230 A
Notranja varovalka
340 A
Električni motor
440 A
Ventilator hladilnika motorja
5
40 A Električni pomik stekel
6
30 A
Vakuumska črpalka
715 A
Računalnik glavnega akumulatorja
815 A
Tr e tja zavorna luč
915 A
Sprednji meglenki
1015 A
Vodna črpalka
Varovalke v motornem
prostoru
Ohišje varovalk je nameščeno v motornemprostoru spredaj, pod posodo za tekočino
krogotoka za ogrevanje. Zamenjate lahko samo
te varovalke.

Varovalke v drugih ohišjih (vakuumska črpalka in akumulator zadodatno opremo) morajo zamenjativ CITROËNOVI ser visni mreži ali v usposobljeni servisni delavnici.

8
Praktične informacije
109

Dostop do varovalk
)Odprite pokrov motornega prostora(glejte poglavje Kontrole). )Odpnite pokrov in izvlecite ohišje,
tako da ga povlečete k sebi.)Zamenjajte varovalko (glejte ustrezno poglavje).)Po zamenjavi skrbno zaprite pokrov, da
zagotovite ustrezno tesnjenje ohišja.
Št. varovalkeJakostFunkcije
1110 A
Polnilnik v vozilu
12 10 A Smerniki
1
310 A Hupa
1410 A
Dnevne luči
1515 A
Ventilator akumulatorja
1610 A
Kompresor klimatske naprave
1720 A
Desna zasenčena luč
1820 A
Leva zasenčena luč, nastavitev žarometov
1
910 A
Desna dolga luč
20 10 A
Leva dolga luč

i !
!
Praktične informacije
110





Vleka vozila S fiksno vlečno kljuko lahko vlečete svoje vozilo.

Vleka svojega
vozila
Obroč za vleko je pritrjen na šasijo pod
sprednjim odbijačem.) Namestite vlečni drog.)
Zaženite svoje vozilo (kontrolna lučka za stanje pripravljenosti (Ready) sveti).)
Prestavno ročico prestavite v položaj N.)
Sprostite parkirno zavoro.)
Na svojem vozilu vklopite varnostne utripalke. )
Vozilo vlecite največ 30 km in ne prekoračite hitrosti 30 km/h
.


Pri vleki vozila z vsemi kolesi na tleh vedno uporabite vlečni drog.
Pri vleki vozila s samo dvemi kolesi na tleh vedno uporabite profesionalennačin vleke.


Neupo
