2012 CITROEN C-ZERO radio

.
.
Innehåll
Bilbarnstolar 61
ISOFIX-bilbarnstolar 65
Barnlås 68
Barnsäkerhet
Blinkersljus 69
Varningsblinkers 69
Signalhorn 69
Assistans- eller nödsamtal 70
Bilens olika bromssystem 70
Säkerhetssystem 72
Säkerhetsbälten 73
Krockkuddar 76
Säkerhet
Laddning av huvudbatteri 80
Tillbehörsbatteri 86
Sats för provisorisk däckreparation 90
Byta hjul 94
Byta en lampa 97
Byte av säkring 105
Byte av ett torkarblad 110
Bogsering av bilen 110
Föreskrifter för biltvätt 111
Tillbehör 111
Praktisk information
Framhuv 114
Främre utr ymmet 115
Bakre utrymmet 116
Kontroll av nivåer 117
Kontroller 119
Kontroller
Motor 120
Vikter 121
Bilens mått 122
Identifi eringsuppgifter 123
Te k n i s k a d a t a
Nöd- eller assistanssamtal 125
Bilradio 127
Audio och telematik
Visuellt register
Alfabetiskt register

Snabbguide
6
På insidan


Växelspak

Väljare med fyra lägen: P
, R
, N
och D
.


Invändiga reglage för öppning av
laddningsluckor

Luftkonditionering

Det här systemet upprätthåller den komfortnivå
som du har ställt in, med hänsyn till de yttre
väderförhållandena.

Ljudanläggningar

Denna utrustning har försetts med den senaste
tekniken: MP3-kompatibel bilradio, USB-
läsare, handsfree med Bluetooth.

54



37



49


127

Lucka för normalladdning.
Lucka för snabbladdning.

Snabbguide
8

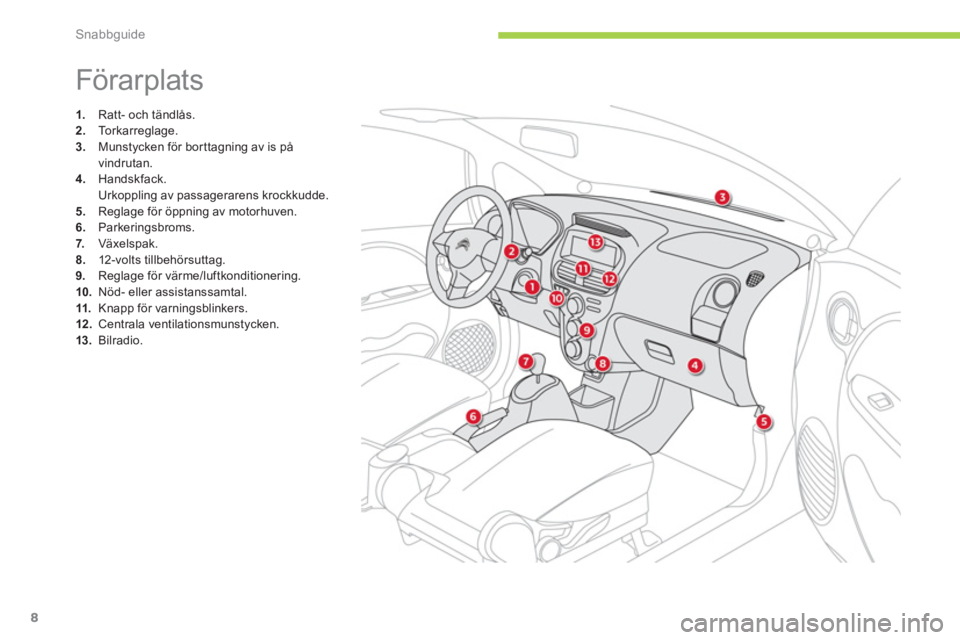

Förarplats




1.
Ratt- och tändlås.

2.
To r k a r r e g l a g e .

3.
Munstycken för bor ttagning av is på
vindrutan.

4.
Handskfack.
Urkoppling av passagerarens krockkudde.

5.
Reglage för öppning av motorhuven.

6.
Parkeringsbroms.

7.
Växelspak.

8.
12-volts tillbehör sut t ag.

9.
Reglage för värme/luftkonditionering.

10.
Nöd- eller assistanssamtal.

11.
Knapp för varningsblinkers.

12 .
Centrala ventilationsmunstycken.

13.
Bilradio.

i
Komfor t
46

När den separata utrustningen är inpluggad i
USB-uttaget laddas den upp automatiskt.

För mer detaljerad information om hur
utrustningen används, se kapitlet "Audio
och telematik".









USB-läsare


Detta USB-uttag sitter nedtill på mittkonsolen.
I denna kan man ansluta av flyttbar utrustning,
som exempelvis en digital utrustning typ iPod
®
eller ett USB-minne.
Det läser ljudfiler som över förs till bilradion, för
att kunna avlyssnas via fordonets högtalare.
Du kan hantera dessa filer med reglagen på
bilradion.

i
!
Körning
52








Starta bilen - stänga av motorn



- Läge 1: LOCK

Ratten låses.

- Läge 2: ACC

Tillbehören (bilradio, 12 V uttaget...) kan
användas.

- Läge 3: ON

Påslagning av tändningen.

- Läge 4: START

Kontrollampan "Ready" tänds.
Motorn startas.


Tändlås



)
Stick in nyckeln i tändlåset.

)
Vrid nyckeln till läge 4 (START)
.


Start
Stänga av motorn



)
Stoppa bilen.

)
Placera växelväljaren i läge P
.

)
Vrid nyckeln mot dig till läge 1 (LOCK)
.

)
Dra ut nyckeln ur tändlåset.

)
Håll kvar den där några sekunder
ända tills kontrollampan
"READY"
tänds och en
ljudsignal hörs.

)
Släpp nyckeln.
Tändlåset återgår automatiskt till läge 3
(ON)
.
Fäst inte något tungt föremål i nyckeln
som tynger ned den i bakänden.
Om nyckeln belastas skevt i tändlåset
kan ett funktionsfel uppstå.
Om du använder strömförbrukande
tillbehör under en längre stund (med
tändlåset i läget ACC
), kan det hända
att batteriet för tillbehör laddas ur. Det
går då inte längre att starta bilen. Var
på din vakt
.

8
!
i
Praktisk information
89

Innan batteriet laddas måste
kabelskorna ovillkorligen kopplas ur och
batteriet tas ut ur sitt utrymme fram.
Koppla inte ur kabelskorna när
kontrollampan "Ready" lyser och inte
heller när bilen håller på att laddas.


Före urkoppling

Innan du kopplar ur batteriet ska du
vänta 2 minuter efter att tändningen
slagits ifrån.
Batterierna innehåller skadliga
ämnen som svavelsyra och bly. När
de har tjänat ut ska de tas om hand
enligt gällande bestämmelser och får
under inga omständigheter kastas i
hushållsoporna.
Lämna in uttjänta batterier på ett särskilt
insamlingsställe.




)
Koppla ur kabeln från minuspolen (-).

)
Lyft på pluspolens (+) skyddslock 2
.

)
Lossa muttern 3
.

)
Koppla ur kabeln från pluspolen (+).

)
Ta ut batteriet.

)
Ladda batteriet genom att följa
bruksanvisningen som medföljer laddaren.

)
Återanslut batteriet genom att börja med
pluspolens kabel (+).



Efter återinkoppling

Efter varje återanslutning av batteriet
ska du slå på tändningen och vänta
1 minut innan bilen star tas, för att
de elektroniska systemen ska hinna
initialiseras. Om det efter dessa
åtgärder kvarstår lättare störningar bör
du rådfråga en CITROËN-verkstad eller
en kvalificerad verkstad.
Kom ihåg att ominitialisera bilradion
själv genom att läsa motsvarande
avsnitt.
Kontrollera att polerna och kabelskorna
är rena. Om det är täckta av sulfat
(vitaktig eller grönaktig avlagring), ska
de demonteras och rengöras.

8
Praktisk information
107


Säkring nr



Ampere



Funk tion




14



15 A

Bakrutetorkare.


15



7, 5 A

Instrumenttavla.


16



7, 5 A

Värme.


17



20 A

Sätesvärmare.


18



10 A

Tillval.


19



7,5 A

Defroster, sidospeglar.


20



20 A

Vindrutetorkare.


21



7,5 A

Krockkuddar.


22



30 A

Defroster, bakruta.


23



30 A

Värme.


24



-

Används ej.


25



10 A

Radio.


26



15 A

Kupésäkring.


Så här kommer du åt säkringarna

Se avsnittet "Ta fram verktygen".

i
!i
Praktisk information
112

"Skydd":

bilkapell, transparenta skyddslister,
sidoskyddslister...


"Multimedia":

bilradio, navigationssystem, radar varnare,
universalladdare med solceller...
Montering av elektriska utrustningar
eller tillbehör som inte rekommenderas
av CITROËN kan medföra fel på
fordonets elsystem och för hög
elförbrukning.
Vi ber dig lägga detta på minnet och
vi rekommenderar att du kontaktar
din CITROËN-handlare, som kan
presentera lämpliga utrustningar eller
tillbehör.



Installation av radiosändare

Före all eftermontering av radiosändare
med utvändig antenn på bilen,
rekommenderar vi att du vänder
dig till din CITROËN-handlare, som
kan förse dig med information om
vilka specifikationer som måste
uppfyllas (frekvensband, maximal
uteffekt, antennposition, specifika
installationsvillkor) av de sändare som
kan monteras, i enlighet med direktivet
för elektromagnetisk kompabilitet för
fordon (2004/104/EG).


Beroende på gällande lagstiftning i varje
land kan reflexvästar, varningstrianglar,
reser vlampor och reser vsäkringar vara
obligatoriska att ha med i fordonet.
