Page 4 of 244
2
INDHOLD
Ventilation 44Klimaanlæg 46Forsæder 50Bagsæder 53Bagerste bænksæde 58Sidespejle 61Ratindstilling 63Indretning foran 64Indretning bagerst 69Indretning af bagagerum 70
„ „ „ „ „ „ „ „ „ „
II - KOMFORT 44 Î72
Nøgle med fjernbetjening 73El-ruder 77Døre 79Bagklap 80Nederste bagklap 81Soltag 82Brændstoftank 84
„ „ „ „ „ „ „
III - ÅBNINGER 73 Î 85
Betjeningsarm for lygter 86Kørelys 88Automatisk lygtetænding(ej DK) 88Indstilling af forlygter 89Betjeningsarm for viskere 90Automatisk viskerfunktion 91Loftlys 92
„ „ „
„ „ „ „
IV - UDSYN 86 Î 93
Barnestole 94ISOFIX-forankringer 98Børnesikring 101
„ „ „
V - BØRN OG SIKKERHED 94 Î 101
Blinklys 102Havariblink 102Horn 102Hjælpesystemer ved
opbremsning 103Systemer til retningskontrol 104Sikkerhedsseler 105Airbags 108
„ „ „ „
„ „ „
VI - SIKKERHED 102 Î111
Instrumentgruppe 21Kontrollamper 22Visninger på
instrumentgruppen 25Informationer på
instrumentgruppens display 31Kilometertællere 32Serviceindikator 33Tripcomputer 34Funktionsparametre 35Sort-hvid skærm 39Farveskærm 41Lysreostat 43
„ „ „
„
„ „ „ „ „ „ „
KEND DIN BIL 4 Î 20
I - FUNKTIONSKONTROL21 Î 43
Page 6 of 244
4
KEND
DIN
BIL
Soltag
Dette tag giver en bedre ventilation ogmere lys i kabinen.
82
81
123
UDVENDIGT
Parkeringssensorer bag
Dette system advarer dig, hvis der re-gistreres en forhindring bag bilen vedkørsel i bakgear.
Bakkamera
Dette udstyr aktiveres automatisk, når bilen sættes i bakgear og en skærmvis-ning for bak vises på farvedisplayet.
Nederste bagklap
Med denne nederste klap kan mannemmere få adgang og plads til megetpladskrævende genstande.
124
Page 10 of 244
8
KEND
DIN
BIL
INDVENDIGT
Klimaanlæg
Klimaanlægget sikrer komfort og engod luftcirkulation i kabinen.
Fartpilot
Med dette system kan bilen automa-tisk holde den hastighed, føreren har indprogrammeret, uden at der trædespå speederpedalen.
Lyd- og kommunikationsudstyr
Dette udstyr indeholder den senesteteknologi: bilradio som er kompatibelmed MP3, håndfrit Bluetooth sæt, far-vedisplay...
4-hjulstræk med elektronisk styring
Med dette system kan man vælge, omman vil køre med 2- eller 4-hjulstræk,afhængigt af kørselsforhold.
44
121
164
11 9
Page 12 of 244
10
KEND
DIN
BIL
FØRERPLADSEN
1.
Ratlås og tænding
2.
Kontakter for sidespejle
Kontakter
for rudehejs og frakobling af rudehejs bag
3. Betjeningsarm for for- og
bagrudevisker og sprinkler
4. Midterdyser, som kan drejes og
lukkes
5
. Solsensor
6
. Handskerum øverst med aircondition
7
. Handskerum nederst, som kan
låses
Frakobling af passagerairbag
8. Kontakter for sædevarme
9.
Armlæn med opbevaringsrum
12-volt stik
(maks. 120 W)
10. Kopholder
11.Positionsvælger for 4-hjulstræk
12.
Udtageligt askebæger/
12-volt stik
(maks. 120 W)
13. Betjeningspanel for klimaanlæg
14.
Temperaturføler
15.
Kontakt for havariblink
16.
Farvedisplay/Radio
Page 18 of 244
16
KEND
DIN
BIL
EFFEKTIV OVERVÅGNING
Instrument
gruppe Betjeningspanel
Når tændingen tilsluttes, tænder de
orange og røde advarselslamper.
Disse lamper skal være slukket, når
motoren k
ører.
Der henvises til nedenstående side,
hvis kontrollam
perne forbliver tændt.
Kontrollamper
21
A.
Kontrollampe for afbrydelse af pas-
sagerairbag
109
B.
Kontakt for havariblink
102
C. Kontrollampe for ikke spændt/opspændtsikkerhedssele på passagerforsædet
106
22
Registrering af spændt
sikkerhedssele i førersiden
Når tændingen tilsluttes ,
tændes kontrollampen for
sikkerhedsseleog et lydsig-
nal høres, hvis føreren ikke har
spændt sin sele.
Kontrollampen slukker, når sikkerheds-
selen spændes.
24 A
. Speedometer
B.
Instrumentgruppens display
C.
Omdrejningstæller
D.
Instrumentbordets lysreostat
Page 23 of 244
I
21
INSTRUMENTGRUPPE
Oversigten viser instrumenter og kon-
trollamper. Disse informerer føreren om
et systems aktivering (kontrollamper for
aktivering eller frakobling) eller visning
af en fejl (advarselslamper).
3.
Instrumentgruppens display:
- Visning af advarsler og status
- Kilometertæller og triptæller
- Serviceindikator
- Kølevæsketemperatur
- Visning af triptællerens informa-
tioner
- Værdi for fartpilot
- Indstillinger af lys i instrumentbor-
det og parametre
- Brændstofniveau
- Udetemperatur
- 2- eller 4-hjulstræk
Display type 1
Display type 2
1.
Omdrejningstæller
2.
Speedometer
Page 25 of 244
I
FUNKTIONSKONTROL
23

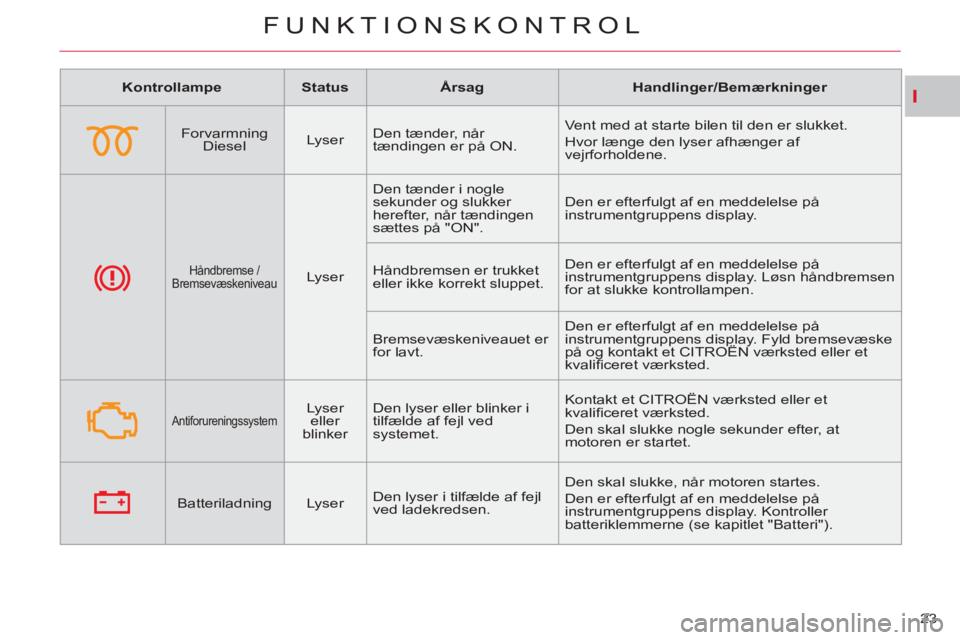

Kontrollampe
Status
Årsag
Handlinger/Bemærkninger
Forvarmning
Diesel
Lyser Den tænder, når
tændingen er på ON. Vent med at starte bilen til den er slukket.
Hvor længe den lyser afhænger af
vejrforholdene.
Håndbremse /
Bremsevæskeniveau
Lyser Den tænder i nogle
sekunder og slukker
herefter, når tændingen
sættes på "ON". Den er efterfulgt af en meddelelse på
instrumentgruppens display.
Håndbremsen er trukket
eller ikke korrekt sluppet. Den er efterfulgt af en meddelelse på
instrumentgruppens display. Løsn håndbremsen
for at slukke kontrollampen.
Bremsevæskeniveauet er
for lavt. Den er efterfulgt af en meddelelse på
instrumentgruppens display. Fyld bremsevæske
på og kontakt et CITROËN værksted eller et
kvalifi ceret værksted.
Antiforureningssystem
Lyser
eller
blinker Den lyser eller blinker i
tilfælde af fejl ved
systemet. Kontakt et CITROËN værksted eller et
kvalifi ceret værksted.
Den skal slukke nogle sekunder efter, at
motoren er startet.
Batteriladning
Lyser Den lyser i tilfælde af fejl
ved ladekredsen. Den skal slukke, når motoren startes.
Den er efterfulgt af en meddelelse på
instrumentgruppens display. Kontroller
batteriklemmerne (se kapitlet "Batteri").
Page 26 of 244
I
FUNKTIONSKONTROL
24
Kontrollampe
Status
Årsag
Handling/Bemærkninger
Ikke-spændt
sikkerhedssele
i førersiden
Lyser Føreren har ikke spændt
eller har opspændt sin
sikkerhedssele. Der vises samtidig en meddelelse på
instrumentgruppens display.
Spænd sikkerhedsselen i førersiden.
ABS
Lyser Den tændes i tilfælde af
fejl ved ABS-systemet. Der vises samtidig en meddelelse på
instrumentgruppens display. Bilen opretholder
det almindelige bremsesystem uden servo,
men vi anbefaler at standse bilen. Få systemet
efterset på et CITROËN værksted eller et
kvalifi ceret værksted.
Airbags og
selestrammere
Lyser Den lyser i nogle sekunder
og slukker herefter, når du
sætter tændingen på "ON". Den skal slukke, når motoren startes.
Kontakt et CITROËN værksted eller et
kvalifi ceret værksted, hvis den ikke slukker.
Den lyser i tilfælde af fejl
ved en airbag eller en
selestrammer. Der vises samtidig en meddelelse på
instrumentgruppens display. Få hurtigst muligt
systemet efterset på et CITROËN værksted
eller et kvalifi ceret værksted.
System for
dynamisk
stabilitetskontrol
(ASC)
Lyser
Den tænder i tilfælde
af fejl ved systemet for
dynamisk stabilitetskontrol. Der vises samtidig en meddelelse på
instrumentgruppens display. Få hurtigst muligt
systemet efterset på et CITROËN værksted
eller et kvalifi ceret værksted.
