2012 Abarth Punto ABS

OBSAH TECHNICKÉ
ÚDAJE ÚDRŽBA
A PÉČE V NOUZI KONTROLKY
A HLÁŠENÍ STARTOVÁNÍ
MOTORU A JÍZDA BEZPEČNOST SEZNÁMENÍ
S VOZIDLEM
55
ZVÝŠENÍ RYCHLOSTI ULOŽENÉ V PAMĚTI
Lze to provést dvěma způsoby:
❒sešlápnutím pedálu plynu a uložením nové hodnoty
rychlosti do paměti;
nebo
❒ přestavením pákového ovládače nahoru (+ ).
Jednorázovými pohyby páky se rychlost zvyšuje
postupně asi o 1 km/h; podržením páky nahoře se
rychlost zvyšuje plynule.
SNÍŽENÍ ULOŽENÉ RYCHLOSTI
Lze to provést dvěma způsoby:
❒ vypnutím tempomatu a uložením nové hodnoty
rychlosti do paměti;
nebo
❒ přestavením pákového ovládače dolů ( −), dokud
vozidlo nedosáhne nové rychlosti; tato hodnota se
automaticky uloží.
Jednorázovými pohyby páky se rychlost zvyšuje
postupně asi o 1 km/h; podržením páky dolů se rychlost
snižuje plynule.
VYPNUTÍ TEMPOMATU
Řidič může zařízení vypnout následujícími \
způsoby:
❒ otočením knoflíku A do polohy OFF;
❒ vypnutím motoru;
❒ sešlápnutím pedálu brzdy; ❒
sešlápnutím pedálu spojky;
❒ sešlápnutím pedálu akcelerace; sešlápnutím se sytém
nevypne, ale příkaz ke zrychlení má přednost před
systémem; Cruise Control zůstává aktivní bez
nutnosti stisknout tlačítko RES B – obr.39, chcete-li se
po zrychlení vrátit k předchozímu stavu.
Zařízení se vypne samočinně v následujících př\
ípadech:
❒ pokud zasáhne systém ABS nebo ESP;
❒ snížením rychlosti vozu pod nastavenou min. mez;
❒ při závadě systému.
Za jízdy se zapnutým tempomatem
nepřestavujte řadicí páku na neutrál.
POZOR!
V případě selhání nebo závady tempomatu
otočte ovládač A na OFF, zkontrolujte
neporušenost příslušné pojistky a vyhledejte na
autorizovaný servis Abarth.
POZOR!
029-068 GPUNTO EVO Abarth CS 2ed 8-11-2010 13:51 Pagina 55

85
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
ST
ARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
Tento film se dodává v řadě Lineaaccessori Abarth
a můžete si ho zakoupit u autorizovaných servisů
Abarth.
Příklad na obrázku platí pro přechod z levostranného
provozu na pravostranný.
F0U092Abobr. 89
F0U093Abobr. 90
SYSTÉM ABS
Pokud jste dosud nejezdil s vozidly vybavenými ABS,
doporučujeme, abyste si vozidlo několikrát vyzkoušel
předem na kluzkém terénu, samozřejmě za bezpečných
podmínek a zcela v souladu s Pravidly silničního provozu,
jež platí v zemi, kde se právě nacházíte. Doporučujeme
rovněž pozorně si pročíst následující informace. Systém
ABS je nedílnou součástí brzdové soustavy, který na
jakémkoli povrchu vozovky a bez ohledu na sílu
brzdného účinku znemožní při brzdění zablokování a tím
smyk kola/kol. Zaručí tak ovladatelnost vozidla i při
nouzovém brzdění.
Součástí systému je i soustava EBD (Electronic Braking
Force Distribution) umožňující rozložit brzdný účinek
mezi přední a zadní kola.
UPOZORNĚNÍ Pro dosažení maximální účinnosti
brzdové soustavy je nutný záběh asi 500 km (platí pro
nové vozidlo nebo po výměně destiček/kotoučů): během
této doby je vhodné nebrzdit příliš prudce, opakovaně
a dlouze.
069-108 GPUNTO EVO Abarth CS 2ed 8-11-2010 13:49 Pagina 85

86
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST ST
ARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY A HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
OBSAH
AKTIVACE SYSTÉMU
Zásah systému ABS je zjistitelný prostřednictvím
lehkého pulzování brzdového pedálu doprovázeného
hlukem: to značí, že je třeba přizpůsobit rychlost stavu
vozovky.
Systém ABS využívá danou přilnavost co
nejlépe, ale není schopen ji zvýšit ; proto
je třeba na kluzkém povrchu jet opatrně a
nevystavovat se neodůvodněnému nebezpečí.
POZOR
Zásah ABS znamená, že se vozidlo
dostalo na mez přilnavosti mezi
pneumatikou a jízdním povrchem, v takovém
stavu je třeba zpomalit a přizpůsobit tak jízdu
dané přilnavosti.
POZOR
SIGNALIZACE ZÁVAD
Závada ABS
Závadu systému ABS signalizuje kontrolka >na
přístrojové desce a hlášení na nastavitelném
multifunkčním displeji (je-li ve výbavě), viz kapitola
„Kontrolky a hlášení“).
V takovém případě je účinnost brzdové soustavy
zachovaná, ale bez výkonů, které poskytuje ABS.
Pokračujte v jízdě s nejvyšší opatrností do nejbližšího
autorizovaného servisu Abarth a nechejte soustavu
zkontrolovat.
Závada EBD
Je signalizována rozsvícením kontrolek >a x na
přístrojové desce spolu s hlášením zobrazeným na
multifunkčním konfigurovatelném displeji (viz kapitolu
„Kontrolky a hlášení“).
V takovém případě nebrzděte prudce, protože by se
mohla předčasně zablokovat zadní kola a vozidlo by
se mohlo vychýlit ze směru jízdy. Pokračujte v jízdě
s nejvyšší opatrností do nejbližšího autorizovaného
servisu Abarth a nechejte soustavu zkontrolovat.
069-108 GPUNTO EVO Abarth CS 2ed 8-11-2010 13:49 Pagina 86

87
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
ST
ARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
V případě rozsvícení pouze jedné
kontrolky xna přístrojové desce (spolu
s hlášením na multifunkčním konfigurovatelném
displeji) vozidlo ihned zastavte a vyhledejte
nejbližší servis Abarth. Případným únikem
kapaliny z hydraulické soustavy se naruší
fungování tradiční brzdové soustavy i systému
ABS.
POZORBRZDOVÝ ASISTENT (asistence při nouzovém
brzdění integrovaná do soustavy ESP)
Jakmile systém, který se nedá vypnout, detekuje
nouzové brzdění (podle rychlosti ovládání brzdového
pedálu), zajistí zvýšení brzdného hydraulického tlaku,
který se přidá k tlaku vyvinutému řidičem na pedál brzdy
a umožní tak rychlejší a silnější účinek brzdové soustavy.
U vozidel vybavených systémem ESP se Při závadě
brzdové soustavy brzdový asistent vypne (což signalizuje
rozsvícení kontrolky áspolu s hlášením na
multifunkčním konfigurovatelném displeji, je-li).
Jakmile podle pulzování pedálu ucítíte
zásah ABS, nepovolte tlak na pedál,
naopak jej bez obav držte nadále řádně
sešlápnutý. Zastavíte tak vozidlo s co nejkratší
brzdnou dráhou v závislosti na stavu silničního
povrchu.
POZOR
069-108 GPUNTO EVO Abarth CS 2ed 8-11-2010 13:49 Pagina 87

142
SEZNÁMENÍ S VOZIDLEM
BEZPEČNOST STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY A HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
OBSAH

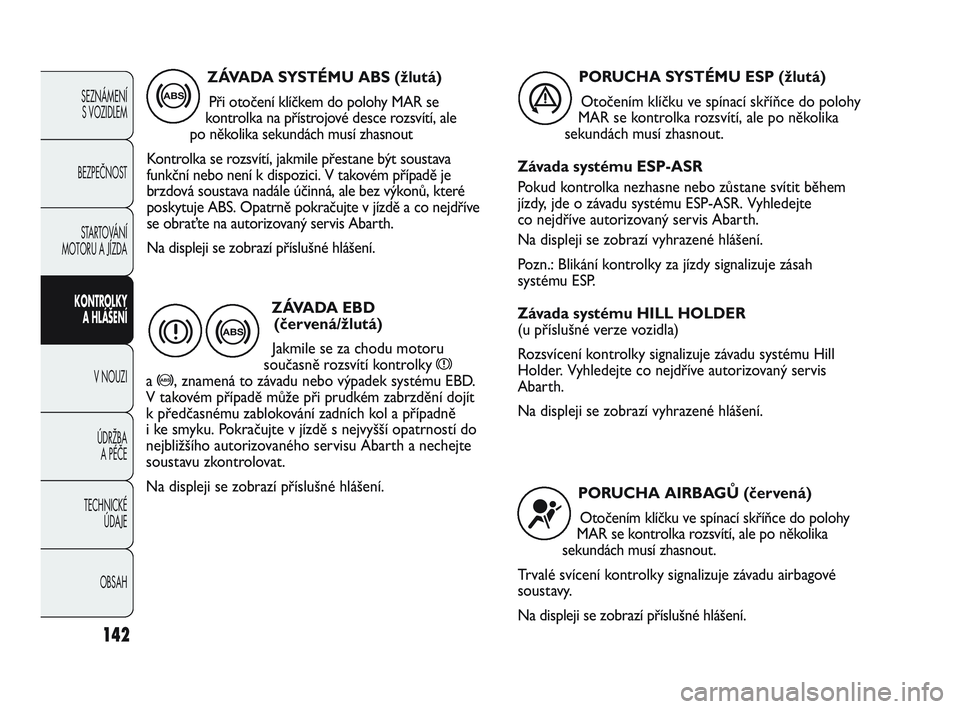

ZÁVADA SYSTÉMU ABS (žlutá) Při otočení klíčkem do polohy MAR se
kontrolka na přístrojové desce rozsvítí, ale
po několika sekundách musí zhasnout
Kontrolka se rozsvítí, jakmile přestane být soustava
funkční nebo není k dispozici. V takovém případě je
brzdová soustava nadále účinná, ale bez výkonů, které
poskytuje ABS. Opatrně pokračujte v jízdě a co nejdříve
se obra\bte na autorizovaný servis Abarth.
Na displeji se zobrazí příslušné hlášení.
>
ZÁVADA EBD (červená/žlutá)
Jakmile se za chodu motoru
současně rozsvítí kontrolky
x
a >, znamená to závadu nebo výpadek systému EBD.
V takovém případě může při prudkém zabrzdění dojít
k předčasnému zablokování zadních kol a případně
i ke smyku. Pokračujte v jízdě s nejvyšší opatrností do
nejbližšího autorizovaného servisu Abarth a nechejte
soustavu zkontrolovat.
Na displeji se zobrazí příslušné hlášení.
>
x
PORUCHA SYSTÉMU ESP (žlutá)
Otočením klíčku ve spínací skříňce do polohy
MAR se kontrolka rozsvítí, ale po několika
sekundách musí zhasnout.
Závada systému ESP-ASR
Pokud kontrolka nezhasne nebo zůstane svítit během
jízdy, jde o závadu systému ESP-ASR. Vyhledejte
co nejdříve autorizovaný servis Abarth.
Na displeji se zobrazí vyhrazené hlášení.
Pozn.: Blikání kontrolky za jízdy signalizuje zásah
systému ESP.
Závada systému HILL HOLDER
(u příslušné verze vozidla)
Rozsvícení kontrolky signalizuje závadu systému Hill
Holder. Vyhledejte co nejdříve autorizovaný servis
Abarth.
Na displeji se zobrazí vyhrazené hlášení.
á
PORUCHA AIRBAGŮ (červená) Otočením klíčku ve spínací skříňce do polohy
MAR se kontrolka rozsvítí, ale po několika
sekundách musí zhasnout.
Trvalé svícení kontrolky signalizuje závadu airbagové
soustavy.
Na displeji se zobrazí příslušné hlášení.
¬
141-150 GPUNTO EVO Abarth CS 2ed 8-11-2010 13:51 Pagina 142

257
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
– obecná upozornění......................... 112
– omezovače zátěže ........................... 112
– použití bezpečnostních pásů ....... 109
– předpínače ........................................ 111
– systém SBR ..................................... 111
– údržba ............................................... 114
Boční airbag y ........................................ 126
– boční airbagy na ochranu hlavy ... 127
– obecná upozornění ....................... 129
– přední boční airbagy ...................... 127
Brake Assist (syst ém) ........................... 87
Brzdová kapalina – kontrola hladiny a doplňování ..... 191
– vlastnosti ......................................... 218
Brzdová světla – výměna žár ovek............................... 165
Brzdy – brzdová kapalina (typ) .................. 218
– kontrola hladiny a doplňování ..... 191
– parkovací brzda ............................... 134
– technické c harakteristiky .............. 209 CD Changer (příprava) .................... 104
Centrální zam ykání............................... 71
Chladící kapalina motoru – kontrola hladiny a doplňování ..... 189
– teploměr a k ontrolka .................... 15
– vlastnosti ......................................... 218
CO
2ve výfukových plynech .............. 220
CODE card ........................................... 5
Čelní airbagy ....................................... 123
– čelní airbag na straně řidiče ......... 124
– čelní airbag na straně spolucestujícího ............................. 124
– kolenní airbag na straně řidiče .... 125
– obecná upozornění ....................... 129
– vypínání ............................................. 126
Čistění a údržba – karosérie .......................................... 200
– kožená seda dla ............................... 203
– motorový pr ostor........................... 202
– okna .................................................. 202
ABS (syst ém) ...................................... 85
– Systém Brake Assist ...................... 87
Akumulátor – dobíjení ............................................ 177
– doporučení ohledně prodloužení životnosti ......................................... 194
– kontrola stavu nabití akumulátoru a hladiny elekt rolytu ...................... 193
– plán údržb y ....................................... 193
– spouštění motoru s pomocnou baterií ................................................ 151
– výměna ............................................. 193
Alarm ...................................................... 9
ASR (syst ém) ........................................ 90
Automaticky ovládaná dvouzónová klimatizace .......................................... 44
Autorádio ........................................... 221
Bezpečnost....................................... 109
Bezpečnostní pásy................................. 109
– děti – bezpečná přeprava (sedačky) ......................................... 115
OBSAH
257-266 PUNTO Abarth CZ 1ed 8-02-2012 16:23 Pagina 257
