FØRSTE SIDE
(visning af oplysninger i hovedskærmbilledet)
Denne funktion gør det muligt at vælge
informationstypen, som man vil vise på
hovedskærmbilledet. Det er muligt at vise angivelse
af dato eller overtryk i turboladeren.
Gå frem på følgende måde:
– Giv et kort tryk på knappen MENU ESC. Displayet
viser teksten „Første side“.
– Giv et kort tryk igen på knappen MENU ESC for at
vise visningsmulighederne „Dato“ og „Motorinfo“.
– Tryk på knappen +eller −for at vælge den visning,
som man vil have på displayets hovedskærm.
– Giv et kort tryk på knappen MENU ESC for at gå
tilbage til menuvisning, eller giv et langt tryk på knappen
for at gå tilbage til standardvisning uden at gemme.
Ved at dreje tændingsnøglen på MAR, viser displayet,
efter at den indledende kontrolfase er afsluttet, de
tidligere indstillede informationer ved hjælp af
funktionen „Første side“ i menuen.
INDSTILLING AF DATO
(„Set date“)
Med denne funktion kan man indstille datoen
(år – måned – dag).
Indstilling af datoen udføres på følgende måde:
– Giv et kort tryk på knappen MENU ESC: På displayet
blinker „dag“ (dd).
– Tryk på knappen
+eller −for at indstille.
– Giv et kort tryk på knappen MENU ESC: På displayet
blinker „måned“ (mm).
– Tryk på knappen +eller −for at indstille.
– Giv et kort tryk på knappen MENU ESC: På displayet
blinker „år“ (aaaa).
– Tryk på knappen +eller −for at indstille.
Bemærk: Hvert tryk på knappen +eller −forhøjer/
reducerer værdien med 1 enhed. Hvis knappen holdes
indtrykket, ændres indstillingen løbende. Slip knappen,
når visningen nærmer sig den ønskede værdi, og afslut
indstillingen med enkeltvise tryk.
– Giv et kort tryk på knappen MENU ESC for at gå
tilbage til menuvisning, eller giv et langt tryk på knappen
for at gå tilbage til standardvisning uden at gemme.
001-028 PUNTO Abarth DK 1ed 8-02-2012 13:46 Pagina 23

24
LÆR BILEN AT KENDE
SIKKERHEDSUDSTYR
ST
ART OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE OG PLEJE
TEKNISKE DATA
INDHOLD
AUTOMATISK LÅSNING AF DØRE
UNDER KØRSEL
(„Autoclose“)
Hvis denne funktion er aktiveret (On), låses dørene
automatisk i det øjeblik bilens hastighed overskrider
20 km/t.
Funktionen slås til (On) og fra (Off) på følgende måde:
– Giv et kort tryk på knappen MENU ESC: På displayet
viser en undermenu.
– Giv et kort tryk på knappen MENU ESC: På displayet
blinker „On“ eller „Off“ (afhængigt af den hidtidige
indstilling).
– Tryk på knappen +eller −for at indstille.
– Giv et kort tryk på knappen MENU ESC for at gå
tilbage til undermenuvisning, eller giv et langt tryk på
knappen for at gå tilbage til hovedmenuvisning uden at
gemme.
– Giv igen et langt tryk på knappen MENU ESC for at gå
tilbage til standardvisning eller til hovedmenuen afhængigt
af hvor i menuen du befinder dig.
VIS RADIO („See radio“)
Med denne funktion kan man få gentaget autoradioens
informationer på multifunktionsdisplayet.
– Radio: frekvens eller RDS-tekst for valgt radiostation,
aktivering af automatisk stationssøgning eller Autostore.
– Audio-CD, MP3 CD: sporets nummer.
– CD-skifter: CD’ens og sporets nummer.
Informationer fra autoradioen slås til (On) og fra (Off)
på følgende måde:
– Giv et kort tryk på knappen MENU ESC: På displayet
blinker „On“ eller „Off“ (afhængigt af den hidtidige
indstilling).
– Tryk på knappen
+eller −for at indstille.
– Giv et kort tryk på knappen MENU ESC for at gå
tilbage til menuvisning, eller giv et langt tryk på knappen
for at gå tilbage til standardvisning uden at gemme.
001-028 PUNTO Abarth DK 1ed 8-02-2012 13:46 Pagina 24

25
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
ST

ART OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD
Hvis du har valgt miles som enhed for afstand, vises
brændstofforbruget i „mpg“.
– Tryk på knappen +eller −for at indstille.
– Hvis du har valgt „Temperatur“ : Giv et kort tryk på
knappen MENU ESC. Displayet viser „°C“ eller „°F“
(afhængigt af den hidtidige indstilling).
– Tryk på knappen +eller −for at indstille.
Giv et kort tryk på knappen MENU ESC efter
indstillingen for at gå tilbage til undermenuen, eller giv et
langt tryk på knappen for at gå tilbage til hovedmenuen
uden at gemme.
– Giv igen et langt tryk på knappen MENU ESC for at gå
tilbage til standardvisning eller til hovedmenuen afhængigt
af hvor i menuen du befinder dig.
MÅLEENHEDER
(Valg af måleenheder)
Med denne funktion kan man vælge måleenheder i tre
undermenuer: Med denne funktion kan man vælge
måleenheder i tre undermenuer: „Afstande“
(
„ Distances“), „Forbrug“ („Consumption“) og
„Temperatur“ („Temperature“).
Den ønskede måleenhed vælges på følgende måde:
– Giv et kort tryk på knappen MENU ESC for at få vist
de tre undermenuer.
– Tryk på knappen +eller −for at skifte mellem de tre
undermenuer.
– Vælg den ønskede undermenu, og giv derefter et kort
tryk på knappen MENU ESC.
– Hvis du har valgt „Afstande“ : Giv et kort tryk på
knappen MENU ESC. Displayet viser „km“ eller „mi“
(afhængigt af den hidtidige indstilling).
– Tryk på knappen +eller –for at indstille.
– Hvis du har valgt „Forbrug“ („Consumption“) : Giv et kort
tryk på knappen MENU ESC. Displayet viser „km/l“,
„l/100 km“ eller „mpg“ (afhængigt af den hidtidige
indstilling).
Hvis du har valgt km som enhed for afstand, vises
brændstofforbruget i km/l eller l/100 km.
001-028 PUNTO Abarth DK 1ed 8-02-2012 13:46 Pagina 25

26
LÆR BILEN AT KENDE
SIKKERHEDSUDSTYR
ST
ART OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE OG PLEJE
TEKNISKE DATA
INDHOLD
VALG AF SPROG („Language“)
Teksterne på displayet kan vises på følgende sprog:
italiensk, tysk, engelsk, spansk, fransk, portugisisk, polsk,
hollandsk og tyrkisk.
Det ønskede sprog vælges på følgende måde:
– Giv et kort tryk på knappen MENU ESC: På displayet
blinker det hidtil gældende sprog.
– Tryk på knappen +eller −for at indstille.
– Giv et kort tryk på knappen MENU ESC for at gå
tilbage til menuvisning, eller giv et langt tryk på knappen
for at gå tilbage til standardvisning uden at gemme. VOLUMENINDSTILLING
FOR ADVARSELSSIGNAL
(„Buzzer volume“)
Med denne funktion kan styrken af det lydsignal der
afgives i forbindelse med fejlmeddelelser og advarsler,
reguleres i 8 trin.
Indstillingen foretages på følgende måde:
– Giv et kort tryk på knappen MENU ESC: På displayet
blinker den hidtil gældende lydstyrke.
– Tryk på knappen
+eller −for at indstille.
– Giv et kort tryk på knappen MENU ESC for at gå
tilbage til menuvisning, eller giv et langt tryk på knappen
for at gå tilbage til standardvisning uden at gemme.
001-028 PUNTO Abarth DK 1ed 8-02-2012 13:46 Pagina 26

27
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
ST

ART OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD
VOLUMENINDSTILLING FOR KNAPPER
(„Button vol.“)
Med denne funktion kan styrken af det bip der afgives
ved tryk på knapperne MENU ESC, +og −reguleres
i 8 trin.
Indstillingen foretages på følgende måde:
– Giv et kort tryk på knappen MENU ESC: På displayet
blinker den hidtil gældende lydstyrke.
– Tryk på knappen +eller −for at indstille.
– Giv et kort tryk på knappen MENU ESC for at gå
tilbage til menuvisning, eller giv et langt tryk på knappen
for at gå tilbage til standardvisning uden at gemme.
GENAKTIVERING AF SELEALARM
(„Belt buzzer“)
(afhængigt af versioner/markeder)
Denne funktion kan kun vises hvis Abarths servicenet
har sat selealarmen ud af funktion (se „Selealarm“
i kapitlet „Sikkerhedsudstyr“). PLANMÆSSIG VEDLIGEHOLDELSE
(„Service“)
Med denne funktion kan man få vist afstanden til næste
vedligeholdelseseftersyn.
Gå frem på følgende måde:
– Giv et kort tryk på knappen MENU ESC: Afstanden til
næste eftersyn vises i km eller miles afhængigt den
tidligere valgte enhed (se afsnittet „Valg af måleenheder
(Units)“).
– Giv et kort tryk på knappen MENU ESC for at gå
tilbage til menuvisning, eller giv et langt tryk på knappen
for at gå tilbage til standardvisning.
Bemærk: Iflg. vedligeholdelsesplanen skal bilen til
eftersyn for hver 15.000 km (eller 9.000 miles). Fristen
vises automatisk, med tændingsnøglen i position MAR,
når der er 2.000 km (eller 1.240 miles) tilbage, og
gentages med et interval på 200 km (eller 124 miles).
Når der er under 200 km tilbage vises fristen med
kortere mellemrum. Afstanden til næste eftersyn vises
i km eller miles afhængigt af den forvalgte måleenhed.
Når tidspunktet for et eftersyn iflg.
vedligeholdelsesplanen nærmer sig, viser displayet
meddelelsen „Service“ efterfulgt af det antal km eller
miles, der er tilbage til eftersynet skal finde sted, når
nøglen drejes til MAR. Lad Abarths servicenet udføre de
i vedligeholdelsesplanen foreskrevne arbejder og nulstille
displayet.
001-028 PUNTO Abarth DK 1ed 8-02-2012 13:46 Pagina 27

28
LÆR BILEN AT KENDE
SIKKERHEDSUDSTYR
ST
ART OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE OG PLEJE
TEKNISKE DATA
INDHOLD
AIRBAG/PASSAGERAIRBAG
(Til- og frakobling af passagersidens front- og
sideairbag til beskyttelse af brystkasse/bækken
– sideairbag)
Denne funktion skal benyttes for at koble
passagersidens airbag til eller fra.
Gå frem på følgende måde:
❒Tryk på knappen MENU ESC. Vælg teksten (Bag
pass: Off) (for frakobling) eller (Bag pass: On) (for
tilkobling) ved at trykke på knappen +og −, og tryk
igen på knappen MENU ESC.
❒Displayet beder om en bekræftelse.
❒Tryk på knappen +eller −for at vælge „YES“
(bekræftelse af til- eller frakobling) eller „No“
(for at annullere).
❒Giv et kort tryk på knappen MENU ESC for at få
vist en bekræftelse af valget og vende tilbage til
menuvisning, eller giv et langt tryk på knappen for
at gå tilbage til standardvisning uden at gemme. KØRELYS (D.R.L.)
(afhængigt af versioner/markeder)
Denne funktion gør det muligt at slå kørelyset til
eller fra.
Funktionen slås til og fra på følgende måde:
– Giv et kort tryk på knappen MENU ESC: På displayet
viser en undermenu.
– Giv et kort tryk på knappen MENU ESC: På displayet
blinker „On“ eller „Off“ (afhængigt af den hidtidige
indstilling).
– Tryk på knappen
+eller −for at indstille.
– Giv et kort tryk på knappen MENU ESC for at gå
tilbage til undermenuvisning, eller giv et langt tryk på
knappen for at gå tilbage til hovedmenuvisning uden
at gemme.
– Giv igen et langt tryk på knappen MENU ESC for at gå
tilbage til standardvisning eller til hovedmenuen afhængigt
af hvor i menuen du befinder dig.
LUK MENU
Dette punkt afslutter setup-menuens kreds
af funktioner.
Giv et kort tryk på MENU ESC tryk for at gå tilbage til
standardvisning uden at gemme.
Tryk på knappen −for at vende tilbage til første punkt
på menuen (fartgrænse).
001-028 PUNTO Abarth DK 1ed 8-02-2012 13:46 Pagina 28

29
Viste data
Udvendig temperatur
Viser temperaturen uden for bilens kabine.
Aktionsradius
Angiver hvor langt bilen kan køre inden den skal tankes
op, forudsat at kørselsbetingelserne forbliver uændrede.
Displayet viser angivelsen
„- - - -“ i følgende tilfælde:
– hvis aktionsradiussen er under 50 km (eller 30 miles)
– hvis bilen har holdt stille med gående motor i længeretid.
Turlængde
Angiver den strækning som bilen har kørt siden sidste
nulstilling.
Gennemsnitsforbrug
Angiver det gennemsnitlige brændstofforbrug siden
sidste nulstilling.
Øjeblikkeligt forbrug
Angiver det øjeblikkelige brændstofforbrug (opdateres
løbende). Hvis bilen holder stille en vis tid med gående
motor, viser displayet „- - - -“.
Gennemsnitsfart
Angiver bilens gennemsnitlige hastighed udregnet på
basis af den samlede tid siden sidste nulstilling.TRIPCOMPUTER
Generelt
Tripcomputeren kan vise data for en igangværende tur
(med tændingsnøglen i position MAR). Systemet omfatter
to separate funktioner, „Trip A“ og „Trip B“, der
uafhængigt af hinanden kan monitorere en samlet rejse
med bilen. B egge funktioner kan nulstilles
(reset – start på ny rejse).
„Trip A“ viser data for
– udvendig temperatur
– aktionsradius
– turlængde
– gennemsnitsforbrug
– øjeblikkeligt forbrug
– gennemsnitsfart
– rejsetid (kørt tid).
„Trip B“ viser data for
– turlængde B
– gennemsnitsforbrug B
– gennemsnitsfart B
– rejsetid B (kørt tid).
Bemærk: Funktionen „Trip B“ kan slås fra (se afsnittet
„Trip B fra/til“). Data for „ aktionsradius“ og „øjeblikkeligt
forbrug“ kan ikke nulstilles.
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
ST

ART OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD
029-068 GPUNTO EVO Abarth DA 2ed 8-11-2010 13:57 Pagina 29

30
F0U018Abfig. 19
Ny rejse
Nulstilling kan ske:
– „manuelt“ ved at brugeren trykker på den pågældende
knap
– „automatisk“ hvis turlængden når op på 99.999,9 km,
(afhængigt af displaytype), eller hvis rejsetiden når op på
99.59 (99 timer og 59 minutter)
– efter af- og påmontering af batteriforbindelser.
VIGTIGT! Hvis nulstillingen foretages mens der vises
data for „Trip A“, nulstilles dataene for denne funktion
alene.
VIGTIGT! Hvis nulstillingen foretages mens der vises
data for „Trip B“, nulstilles dataene for denne funktion
alene.
Procedure ved rejsens begyndelse
Hold knappen TRIP indtrykket i over 2 sekunder med
tændingsnøglen i position MAR for at nulstille.
Lukning af Trip
Trip-funktionen forlades ved at man holder knappen
MENU ESC indtrykket i over 2 sekunder.
Rejsetid
Angiver den tid bilen har kørt siden sidste nulstilling.
VIGTIGT! I tilfælde af manglende data angiver
tripcomputeren samtlige værdier med „- - - -“.
Når de normale forhold er genoprettet, genoptages
udregningen af de forskellige data. Dette vil hverken
medføre nulstilling af de data der blev vist inden fejlen
opstod, eller start på ny rejse.

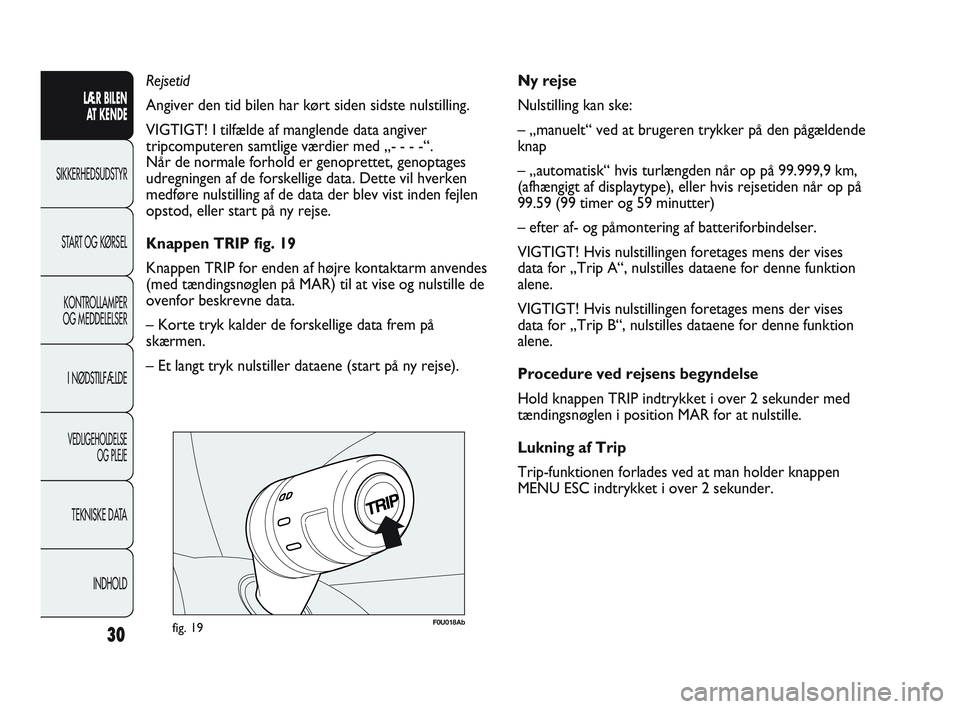

Knappen TRIP fig. 19
Knappen TRIP for enden af højre kontaktarm anvendes
(med tændingsnøglen på MAR) til at vise og nulstille de
ovenfor beskrevne data.
– Korte tryk kalder de forskellige data frem på
skærmen.
– Et langt tryk nulstiller dataene (start på ny rejse).
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
ST
ART OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE OG PLEJE
TEKNISKE DATA
INDHOLD
029-068 GPUNTO EVO Abarth DA 2ed 8-11-2010 13:57 Pagina 30
