2012.5 Peugeot Boxer radio

14
6

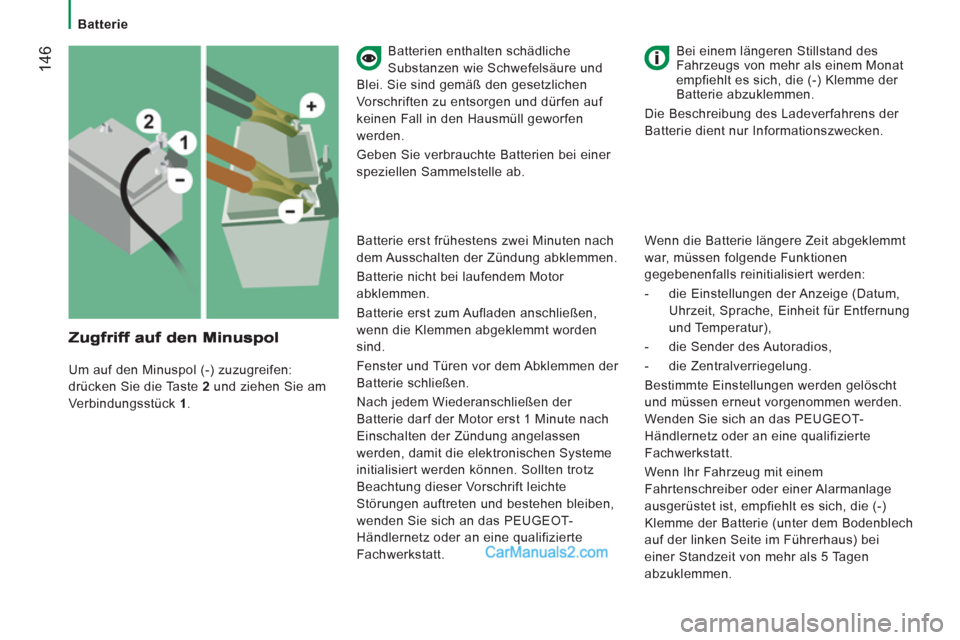

Batterie


Batterien enthalten schädliche
Substanzen wie Schwefelsäure und
Blei. Sie sind gemäß den gesetzlichen
Vorschriften zu entsorgen und dürfen auf
keinen Fall in den Hausmüll geworfen
werden.
Geben Sie verbrauchte Batterien bei einer
speziellen Sammelstelle ab.

Bei einem längeren Stillstand des
Fahrzeugs von mehr als einem Monat
empfiehlt es sich, die (-) Klemme der
Batterie abzuklemmen.
Die Beschreibung des Ladeverfahrens der
Batterie dient nur Informationszwecken.

Batterie erst frühestens zwei Minuten nach
dem Ausschalten der Zündung abklemmen.
Batterie nicht bei laufendem Motor
abklemmen.
Batterie erst zum Aufladen anschließen,
wenn die Klemmen abgeklemmt worden
sind.
Fenster und Türen vor dem Abklemmen der
Batterie schließen.
Nach jedem Wiederanschließen der
Batterie darf der Motor erst 1 Minute nach
Einschalten der Zündung angelassen
werden, damit die elektronischen Systeme
initialisiert werden können. Sollten trotz
Beachtung dieser Vorschrift leichte
Störungen auftreten und bestehen bleiben,
wenden Sie sich an das PEUGEOT-
Händlernetz oder an eine qualifizierte
Fachwerkstatt.
Wenn die Batterie längere Zeit abgeklemmt
war, müssen folgende Funktionen
gegebenenfalls reinitialisiert werden:


- die Einstellungen der Anzeige (Datum,
Uhrzeit, Sprache, Einheit für Entfernung
und Temperatur),

- die Sender des Autoradios,

- die Zentralverriegelung.
Bestimmte Einstellungen werden gelöscht
und müssen erneut vorgenommen werden.
Wenden Sie sich an das PEUGEOT-
Händlernetz oder an eine qualifizierte
Fachwerkstatt.
Wenn Ihr Fahrzeug mit einem
Fahrtenschreiber oder einer Alarmanlage
ausgerüstet ist, empfiehlt es sich, die (-)
Klemme der Batterie (unter dem Bodenblech
auf der linken Seite im Führerhaus) bei
einer Standzeit von mehr als 5 Tagen
abzuklemmen.
Um auf den Minuspol (-) zuzugreifen:
drücken Sie die Taste 2
und ziehen Sie am
Verbindungsstück 1
.

Austausch der Sicherungen
158

SICHERUNGEN AM ARMATURENBRETT AUF DER FAHRERSEITE

- Entfernen Sie die Schrauben und kippen Sie den Sicherungskasten, um an die Sicherungen zu gelangen.



Sicherungen



A (Ampere) Abgesicherter




Stromkreis



12


7,5
Abblendlicht rechts


13


7,5
Abblendlicht links


31


7,5
Stromversorgung Relais


32


10
Beleuchtung Fahrgastraum


33


15
12 V Stecktdose hinten


34


-
Nicht belegt


35


7,5
Rücklicht - Sonde Wasser im Diesel


36


15
Schalter Zentralverriegelung - Batterie


37


7,5
Kontaktschalter Bremsleuchten - Dritte Bremsleuchte - Kombiinstrument


38


10
Stromversorgung Relais


39


10
Autoradio - Steckdose Diagnose - Alarmsirene - Programmierbarer Schalter Zusatzheizung - Schalter
Klimaanlage - Fahrtenschreiber - Batterie


40


15
Enteisung: Rückfenster (links), Außenspiegel Fahrerseite


41


15
Enteisung: Rückfenster (rechts), Außenspiegel Beifahrerseite


42


7,5
Steuergerät und Sensor ABS - Sensor ASR - Sensor ESP - Kontaktschalter Bremsleuchten


43


30
Motor Frontscheibenwischer


44


20
Zigarettenanzünder - 12 V Steckdose


45


7,5
Betätigung Türen


46


-
Nicht belegt


47


20
Motor Fensterheber Fahrerseite


48


20
Motor Fensterheber Beifahrerseite


49


7,

5
Autoradio - Schalter Bedienungseinheit - Fensterheber Fahrerseite


50


7,5
Steuergerät Airbags und Gurtstraffer


51


7,5
Fahrtenschreiber - Geschwindigkeitsregler - Schalter Klimaanlage -


52


7,5
Stromversorgung optionale Relais


53


7,5
Kombiinstrument - Nebelschlussleuchte

17
6
Kontrollen

Zentralverriegelung 29
Abtaufunktion 54
Autoradio, CD/MP3 89-97
Bluetooth-Freisprecheinrichtung 97-113
Fahrtenschreiber 88

Rückfahrkamera 84-85

Heizung, Belüftung 56-59


●
Klimaanlage A/C,

●
Klimatisierung manuell,

●
Klimatisierung automatisch,

●
Luftumwälzung.


Ausstattung Führerhaus 71-74


●
Zigarettenanzünder,

●
Handschuhfach - gekühlt,

●
Dachablage,

●
Herausnehmbarer Aschenbecher,

●
Deckenleuchten,

●
12 Volt Steckdose,

●
Schreibplatte,

●
Staufächer.



Getriebe 40
Einparkhilfe 83

Alarm-Kontrollleuchte 26
ASR, ESP 116-117
Traktions-Kontroll-Systemt 117
Nebelleuchten vorn - hinten 47
Warnblinker 114
