1CONTRÔLE de MARCHE












COMBINÉ TYPE 2

Cadrans


6.
Affi cheur central.


7.
Bouton de commande.

Lance un CHECK manuel et
rappelle l’information d’entretien.
Remet à zéro la fonction (compteur
kilométrique journalier ou indicateur
d’entretien).

8.
Bouton d’éclairage du combiné.

Agit sur l’intensité de l’éclairage du
poste de conduite.

1.
Compte-tours.

Indique la vitesse de rotation du
moteur (x 1000 tr/min ou rpm).

2.
Température du liquide de
refroidissement.

Indique la température du liquide
de refroidissement du moteur
(° Celsius).

3.
Niveau de carburant.

Indique la quantité de carburant
restant dans le réservoir.

4.
Vitesse du véhicule.

Indique la vitesse instantanée du
véhicule roulant (km/h ou mph).

5.
Petit affi cheur.


A.
Compteur kilométrique
journalier.

(km ou miles)

B.
Totalisateur kilométrique.

(km ou miles)

C.
Indicateur du niveau d’huile
moteur,

indicateur d’entretien.

(km ou miles)
Ces deux fonctions s’affi chent à la
mise du contact, puis disparaissent
après quelques secondes.
Affi
cheurs
Pour plus d’informations, reportez-
vous à la rubrique correspondant
au bouton ou à la fonction et à son
affi chage associé. Les fonctions suivantes s’affi chent en
fonction de la sélection.


- Témoins d’alerte / CHECK.


- Détection de sous-gonfl age.


- Limiteur de vitesse / Régulateur
de vitesse.


- Indicateur de changement de
rapport.


- Boîte manuelle pilotée 6 vitesses
ou automatique.


- Navigation - Guidage /
Ordinateur de bord.


- Pictogramme des messages
d’alerte.

1CONTRÔLE de MARCHE












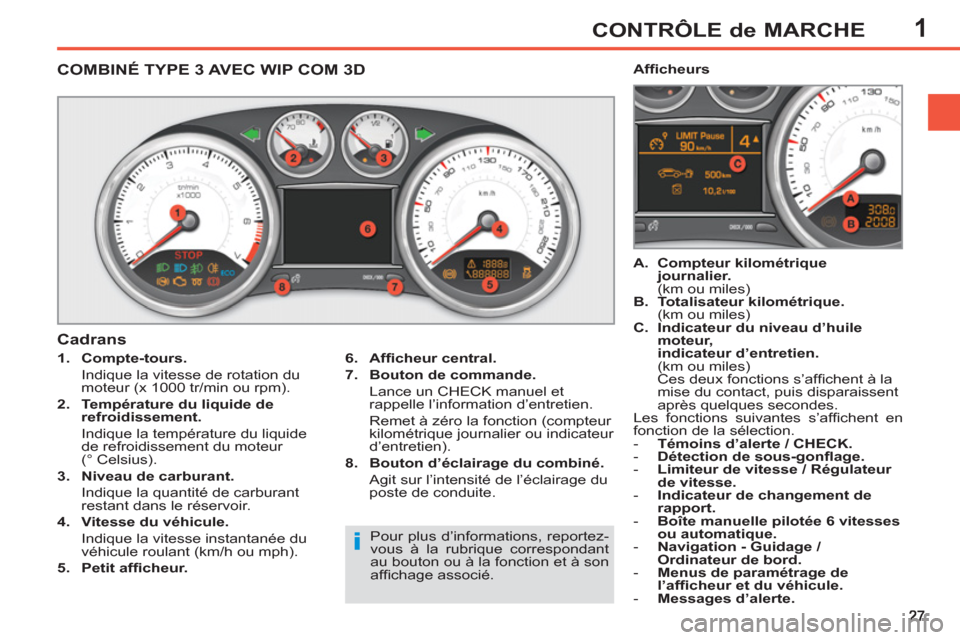

COMBINÉ TYPE 3 AVEC WIP COM 3D



1.
Compte-tours.

Indique la vitesse de rotation du
moteur (x 1000 tr/min ou rpm).

2.
Température du liquide de
refroidissement.

Indique la température du liquide
de refroidissement du moteur
(° Celsius).

3.
Niveau de carburant.

Indique la quantité de carburant
restant dans le réservoir.

4.
Vitesse du véhicule.

Indique la vitesse instantanée du
véhicule roulant (km/h ou mph).

5.
Petit affi cheur.


A.
Compteur kilométrique
journalier.

(km ou miles)

B.
Totalisateur kilométrique.

(km ou miles)

C.
Indicateur du niveau d’huile
moteur,

indicateur d’entretien.

(km ou miles)
Ces deux fonctions s’affi chent à la
mise du contact, puis disparaissent
après quelques secondes.
Les fonctions suivantes s’affi chent en
fonction de la sélection.


- Témoins d’alerte / CHECK.


- Détection de sous-gonfl age.


- Limiteur de vitesse / Régulateur
de vitesse.


- Indicateur de changement de
rapport.


- Boîte manuelle pilotée 6 vitesses
ou automatique.


- Navigation - Guidage /
Ordinateur de bord.


- Menus de paramétrage de
l’affi cheur et du véhicule.


- Messages d’alerte.






Cadrans


Affi cheurs

6.
Affi cheur central.


7.
Bouton de commande.

Lance un CHECK manuel et
rappelle l’information d’entretien.
Remet à zéro la fonction (compteur
kilométrique journalier ou indicateur
d’entretien).

8.
Bouton d’éclairage du combiné.

Agit sur l’intensité de l’éclairage du
poste de conduite.
Pour plus d’informations, reportez-
vous à la rubrique correspondant
au bouton ou à la fonction et à son
affi chage associé.

1CONTRÔLE de MARCHE

*
Suivant destination.









Désignateur du combiné
associé au WIP Com 3D

Commandes
Vous disposez de quatre touches pour
commander le grand affi cheur central
du combiné :


1.
accéder au menu général, valider
la sélection,

2.
se déplacer vers le haut dans le
menu,

3.
se déplacer vers le bas dans le
menu,

4.
revenir à l’écran précédent, sortir
du menu.
Menu général


)
Appuyez sur la touche 1
pour
accéder au menu général et choisir
l’une des fonctions suivantes :


- «Paramètres véhicule»,

- «Choix de la langue»,

- «Choix des unités».

)
Appuyez sur la touche 2
ou 3
pour
vous déplacer dans l’écran.

)
Appuyez de nouveau sur la
touche 1
pour valider la sélection.
Le menu général et ses fonctions
associées sont accessibles uni-
quement à l’arrêt, via les touches 1

à 4
.
Un message apparaît dans l’affi -
cheur central, au-delà d’un certain
seuil de vitesse, vous signalant
l’impossibilité d’affi cher le menu
général.
Les affi chages de l’ordinateur de
bord sont accessibles uniquement
en roulant, via les touches 2
et 3

(voir paragraphe «Ordinateur de
bord»). L’ensemble de ces touches permet :


- à l’arrêt
, de confi gurer les
équipements du véhicule et les
paramètres de l’affi cheur central
(langues, unités...),

-
en roulant
, de faire défi ler les
fonctions actives (ordinateur de
bord, navigation...).


Paramètres véhicule
Ce menu vous permet d’activer ou de
neutraliser certains équipements de
conduite et de confort :


- essuie-vitre couplé à la marche
arrière (voir chapitre «Visibilité»),

- éclairages d’accompagnement et
d’accueil (voir chapitre «Visibilité»),

- éclairage d’ambiance (voir chapitre
«Visibilité»),

- feux diurnes (voir chapitre
«Visibilité»),

- projecteurs directionnels (voir
chapitre «Visibilité»),

- aide au stationnement arrière (voir
chapitre «Conduite»).


Choix de la langue
Ce menu vous permet de choisir la lan-
gue d’affi chage : Deutsch, English, Es-
panol, Français, Italiano, Nederlands,
Portugues, Türkçe * .

Choix des unités
Ce menu vous permet de choisir les
unités : température (°Celsius ou °Fa-
hrenheit) et consommations (l/100 km,
mpg ou km/l).

2ÉCRANS MULTIFONCTIONS

Pour toute manipulation de l’écran
escamotable (ouverture, fermeture,
réglage de la position...), reportez-
vous à la rubrique «Accès à l’écran
escamotable».



Affichages à l’écran

En fonction du contexte s’affi chent :


- l’heure,

- la date,

- l’altitude,

- la température extérieure (la valeur
affi chée clignote en cas de risque
de verglas),

- l’aide au stationnement,

- les fonctions audio,

- les informations des répertoires et
du téléphone,

- les informations du système de
guidage embarqué,

- les messages d’alerte,

- les menus de paramétrage de
l’affi cheur, du système de navigation
et des équipements du véhicule.
À partir de la façade du système de na-
vigation, pour choisir l’une des applica-
tions :


)
appuyez sur la touche dédiée
«RADIO»
, «MUSIC»
, «NAV»
,
«TRAFFIC»
, «PHONE»
ou
«SETUP»
pour accéder au menu
correspondant,

)
tournez la molette A
pour sélection-
ner une fonction, un élément dans
une liste,

)
appuyez sur la touche B
pour valider
la sélection,
ou

)
appuyez sur la touche «ESC»
pour
abandonner l’opération en cours et
revenir à l’affi chage précédent.
ÉCRAN COULEURESCAMOTABLE (AVEC WIP NAV+)
Commandes

Pour plus de détails sur ces appli-
cations, reportez-vous à la rubrique
«Audio et télématique».

2
54
ÉCRANS MULTIFONCTIONS

Pour des raisons de sécurité, la
confi guration de l’écran multifonc-
tions par le conducteur doit se faire
impérativement à l’arrêt.

ÉCRAN COULEURESCAMOTABLE (AVEC WIP COM 3D)

Affichages à l’écran

En fonction du contexte s’affi chent :


- l’heure,

- la date,

- l’altitude,

- la température extérieure (la valeur
affi chée clignote en cas de risque
de verglas),

- l’aide au stationnement,

- les fonctions audio,

- les informations des répertoires et
du téléphone,

- les informations du système de
guidage embarqué,

- les menus de paramétrage de
l’affi cheur et du système de
navigation.
À partir de la façade du WIP Com 3D,
pour choisir l’une des applications :


)
appuyez sur la touche dédiée
«RADIO»
, «MEDIA»
, «NAV»
,
«TRAFFIC»
, «ADDR BOOK»
ou
«SETUP»
pour accéder au menu
correspondant,

)
tournez la molette A
pour sélectionner
une fonction, un élément dans une
liste,

)
appuyez sur la touche B
pour valider
la sélection,
ou

)
appuyez sur la touche «ESC»
pour
abandonner l’opération en cours et
revenir à l’affi chage précédent.
Pour toute manipulation de l’écran
escamotable (ouverture, fermeture,
réglage de la position...), reportez-
vous à la rubrique «Accès à l’écran
escamotable».
Pour plus de détails sur ces applica-
tions, reportez-vous à la rubrique WIP
Com 3D.


Commandes

2ÉCRANS MULTIFONCTIONS






Quelques définitions
(ordinateur de bord)
Dès que l’autonomie est inférieure à
30 km, des tirets s’affi chent. Après un
complément de carburant d’au moins
5 litres, l’autonomie est recalculée et
s’affi che si elle dépasse 100 km.
Si des tirets s’affi chent durablement
en roulant à la place des chiffres,
consultez le réseau PEUGEOT ou
un atelier qualifi é. Cette fonction ne s’affi che qu’à
partir de 30 km/h.
Cette valeur peut varier à la suite
d’un changement de conduite ou
de relief, occasionnant une varia-
tion importante de la consomma-
tion instantanée.
Autonomie
(km ou miles)
Elle indique le nombre de
kilomètres pouvant être en-
core parcourus avec le carburant res-
tant dans le réservoir en fonction de la
consommation moyenne des derniers
kilomètres parcourus.
Consommation instantanée
(l/100 km ou km/l ou mpg)
C’est la quantité moyenne de
carburant consommée depuis
quelques secondes.

Consommation moyenne
(l/100 km ou km/l ou mpg)
C’est la quantité moyenne
de carburant consommée
depuis la dernière remise à
zéro de l’ordinateur.
Distance parcourue
(km ou miles)
Elle indique la distance par-
courue depuis la dernière
remise à zéro de l’ordina-
teur.


Vitesse moyenne
(km/h ou mph)
C’est la vitesse moyenne cal-
culée depuis la dernière remise
à zéro de l’ordinateur (contact
mis).
Distance restant à parcourir
(km ou miles)
C’est la distance restant à par-
courir jusqu’à la destination
fi nale. Elle est soit calculée en instan-
tané par le système de navigation si un
guidage est activé, soit saisie par l’uti-
lisateur.
Si la distance n’est pas renseignée, des
tirets s’affi chent à la place des chiffres.







Compteur de temps du
Stop & Start
(minutes / secondes ou heu-
res / minutes)
Si votre véhicule est équipé du Stop &
Start, un compteur de temps cumule
les durées de mise en mode STOP au
cours du trajet.
Il se remet à zéro à chaque mise du
contact avec la clé.

11
218
INFORMATIONS PRATIQUES
La pose d’un équipement ou d’un
accessoire électrique, non référen-
cé par PEUGEOT, peut entraîner
une panne du système électroni-
que de votre véhicule et une sur-
consommation.
Nous vous remercions de bien
vouloir noter cette précaution et,
nous vous conseillons de prendre
contact avec un représentant de la
marque PEUGEOT pour vous faire
présenter la gamme des équipe-
ments ou accessoires référencés.

Selon la législation en vigueur
dans le pays, les gilets de sécurité
haute visibilité, les triangles de pré-
signalisation, les ampoules et les
fusibles de rechange peuvent être
obligatoires à bord du véhicule.
«Multimédia» :
autoradios, navigations, kit mains-li-
bres, haut-parleurs, lecteur DVD, USB
Box, WiFi on board...

Installation d’émetteurs de
radiocommunication
Avant toute installation d’émetteurs
de radiocommunication en post-
équipement, avec antenne exté-
rieure sur votre véhicule, vous pou-
vez consulter le réseau PEUGEOT
qui vous communiquera les carac-
téristiques des émetteurs (bande
de fréquence, puissance de sortie
maximum, position antenne, condi-
tions spécifi ques d’installation)
qui peuvent être montés, confor-
mément à la Directive Compatibi-
lité Électromagnétique Automobile
(2004/104/CE).


En vous rendant dans le réseau
PEUGEOT, vous pouvez également
vous procurer des produits de nettoya-
ge et d’entretien (intérieur et extérieur)
- dont les produits écologiques de la
gamme «TECHNATURE» - , des pro-
duits de mise à niveau (liquide lave-
vitre...), des stylos de retouche et des
bombes de peinture correspondant à la
teinte exacte de votre véhicule, des re-
charges (cartouche pour kit de dépan-
nage provisoire de pneumatique...) ...

247
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1
RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK

Le WIP Com 3D est protégé de manière à fonctionner uniquement sur votre véhicule. En cas d’installation sur un autre véhicule, consultez le réseau PEUGEOT pour la confi guration du systËme.

Certaines fonctionnalitÈs dÈcrites dans ce
guide seront
disponibles en cours díannÈe.

WIP Com 3D


Pour des raisons de sécurité, le conducteur doit
impérativement réaliser les opérations nécessitant une
attention soutenue véhicule à l’arrêt.
Lorsque le moteur est arrêté et a
fi n de prÈserver la batterie, le WIP Com 3D se coupe aprËs líactivation dumode …conomie dí…nergie. ,,


01 Premiers pas

02 Commandes vocales et au
volant

03 Fonctionnement général

04 Navigation - Guidage

05 Information trafic

06 Radio

07 Lecteurs médias musicaux

08 Téléphoner

09 Arborescences écrans

Questions fréquentes p.
p.
p.
p.
p.
p.
p.
p.
p.
p. 248
250
253
258
267
2
69
270
275
280
285

SOMMAIRE
AUTORADIO MULTIMÉDIA / TÉLÉPHONE BLUETOOTH
GPS EUROPE
