Page 72 of 382
3
70
BORDKOMFORT

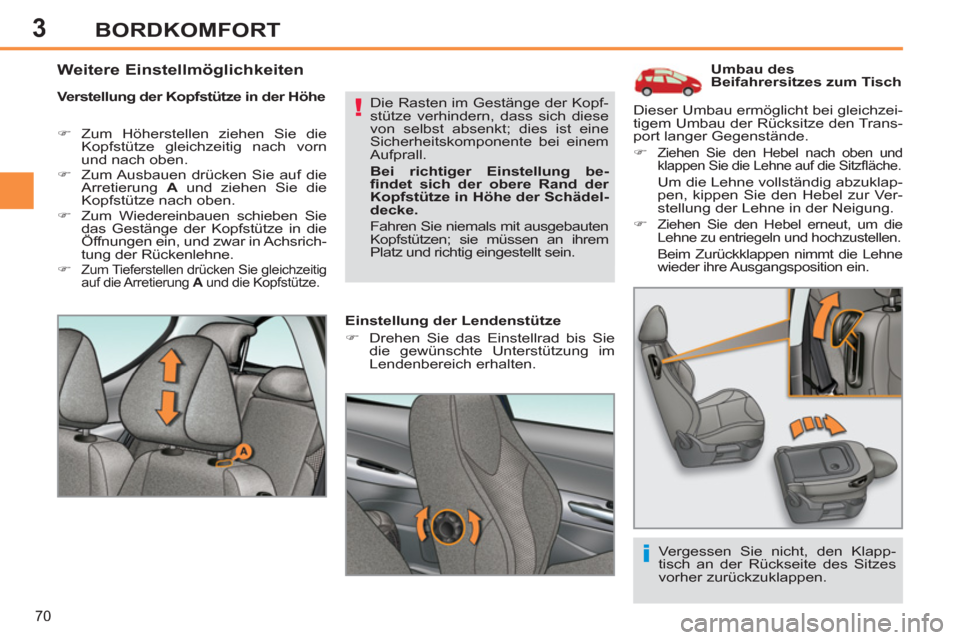

Umbau des
Beifahrersitzes zum Tisch
Verstellung der Kopfstütze in der Höhe
)
Zum Höherstellen ziehen Sie die
Kopfstütze gleichzeitig nach vorn
und nach oben.
)
Zum Ausbauen drücken Sie auf die
Arretierung A
und ziehen Sie die
Kopfstütze nach oben.
)
Zum Wiedereinbauen schieben Sie
das Gestänge der Kopfstütze in die
Öffnungen ein, und zwar in Achsrich-
tung der Rückenlehne.
)
Zum Tieferstellen drücken Sie gleichzeitig
auf die Arretierung A
und die Kopfstütze.
Die Rasten im Gestänge der Kopf-
stütze verhindern, dass sich diese
von selbst absenkt; dies ist eine
Sicherheitskomponente bei einem
Aufprall.
Bei richtiger Einstellung be-
fi ndet sich der obere Rand der
Kopfstütze in Höhe der Schädel-
decke.
Fahren Sie niemals mit ausgebauten
Kopfstützen; sie müssen an ihrem
Platz und richtig eingestellt sein.
Einstellung der Lendenstütze
)
Drehen Sie das Einstellrad bis Sie
die gewünschte Unterstützung im
Lendenbereich erhalten.
Weitere Einstellmöglichkeiten
Dieser Umbau ermöglicht bei gleichzei-
tigem Umbau der Rücksitze den Trans-
port langer Gegenstände.
)
Ziehen Sie den Hebel nach oben und
klappen Sie die Lehne auf die Sitzfl äche.
Um die Lehne vollständig abzuklap-
pen, kippen Sie den Hebel zur Ver-
stellung der Lehne in der Neigung.
)
Ziehen Sie den Hebel erneut, um die
Lehne zu entriegeln und hochzustellen.
Beim Zurückklappen nimmt die Lehne
wieder ihre Ausgangsposition ein.
Vergessen Sie nicht, den Klapp-
tisch an der Rückseite des Sitzes
vorher zurückzuklappen.
Page 77 of 382
3
75
BORDKOMFORT

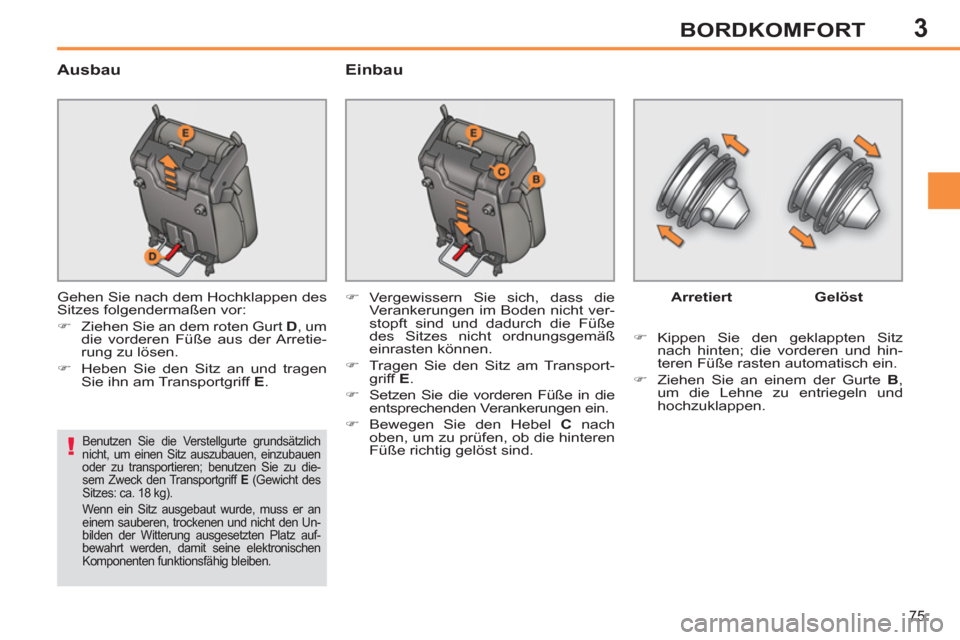

Ausbau
Einbau
Gehen Sie nach dem Hochklappen des
Sitzes folgendermaßen vor:
)
Ziehen Sie an dem roten Gurt D
, um
die vorderen Füße aus der Arretie-
rung zu lösen.
)
Heben Sie den Sitz an und tragen
Sie ihn am Transportgriff E
.
Benutzen Sie die Verstellgurte grundsätzlich
nicht, um einen Sitz auszubauen, einzubauen
oder zu transportieren; benutzen Sie zu die-
sem Zweck den Transportgriff E
(Gewicht des
Sitzes: ca. 18 kg).
Wenn ein Sitz ausgebaut wurde, muss er an
einem sauberen, trockenen und nicht den Un-
bilden der Witterung ausgesetzten Platz auf-
bewahrt werden, damit seine elektronischen
Komponenten funktionsfähig bleiben.
Arretiert
Gelöst
)
Kippen Sie den geklappten Sitz
nach hinten; die vorderen und hin-
teren Füße rasten automatisch ein.
)
Ziehen Sie an einem der Gurte B
,
um die Lehne zu entriegeln und
hochzuklappen.
)
Vergewissern Sie sich, dass die
Verankerungen im Boden nicht ver-
stopft sind und dadurch die Füße
des Sitzes nicht ordnungsgemäß
einrasten können.
)
Tragen Sie den Sitz am Transport-
griff E
.
)
Setzen Sie die vorderen Füße in die
entsprechenden Verankerungen ein.
)
Bewegen Sie den Hebel C
nach
oben, um zu prüfen, ob die hinteren
Füße richtig gelöst sind.
Page 78 of 382
3
76
BORDKOMFORT

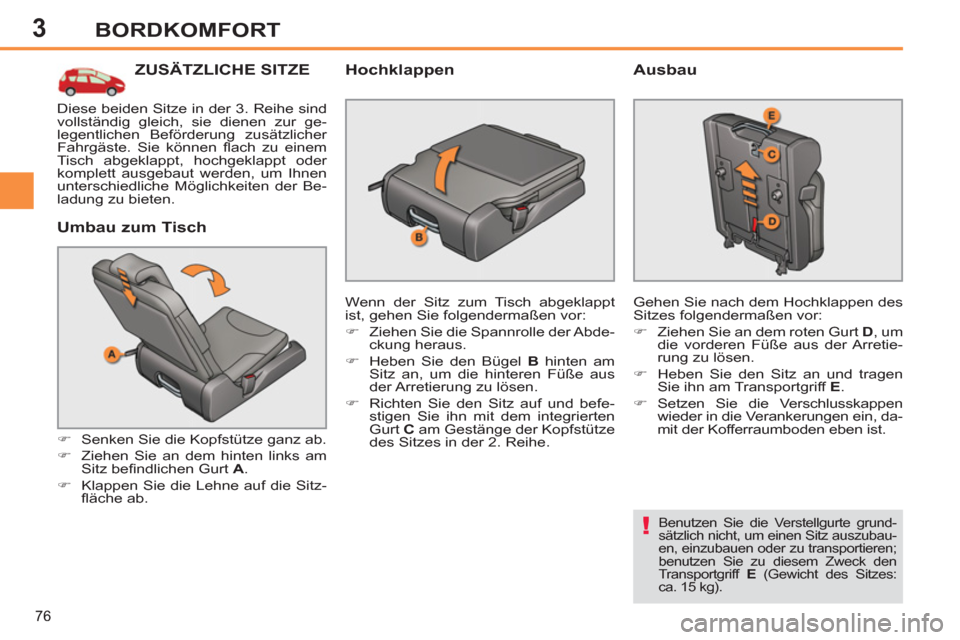

ZUSÄTZLICHE SITZE
Umbau zum Tisch
)
Senken Sie die Kopfstütze ganz ab.
)
Ziehen Sie an dem hinten links am
Sitz befi ndlichen Gurt A
.
)
Klappen Sie die Lehne auf die Sitz-
fl äche ab.
Hochklappen
Wenn der Sitz zum Tisch abgeklappt
ist, gehen Sie folgendermaßen vor:
)
Ziehen Sie die Spannrolle der Abde-
ckung heraus.
)
Heben Sie den Bügel B
hinten am
Sitz an, um die hinteren Füße aus
der Arretierung zu lösen.
)
Richten Sie den Sitz auf und befe-
stigen Sie ihn mit dem integrierten
Gurt C
am Gestänge der Kopfstütze
des Sitzes in der 2. Reihe.
Ausbau
Gehen Sie nach dem Hochklappen des
Sitzes folgendermaßen vor:
)
Ziehen Sie an dem roten Gurt D
, um
die vorderen Füße aus der Arretie-
rung zu lösen.
)
Heben Sie den Sitz an und tragen
Sie ihn am Transportgriff E
.
)
Setzen Sie die Verschlusskappen
wieder in die Verankerungen ein, da-
mit der Kofferraumboden eben ist.
Benutzen Sie die Verstellgurte grund-
sätzlich nicht, um einen Sitz auszubau-
en, einzubauen oder zu transportieren;
benutzen Sie zu diesem Zweck den
Transportgriff E
(Gewicht des Sitzes:
ca. 15 kg).
Diese beiden Sitze in der 3. Reihe sind
vollständig gleich, sie dienen zur ge-
legentlichen Beförderung zusätzlicher
Fahrgäste. Sie können fl ach zu einem
Tisch abgeklappt, hochgeklappt oder
komplett ausgebaut werden, um Ihnen
unterschiedliche Möglichkeiten der Be-
ladung zu bieten.
