MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-6
6

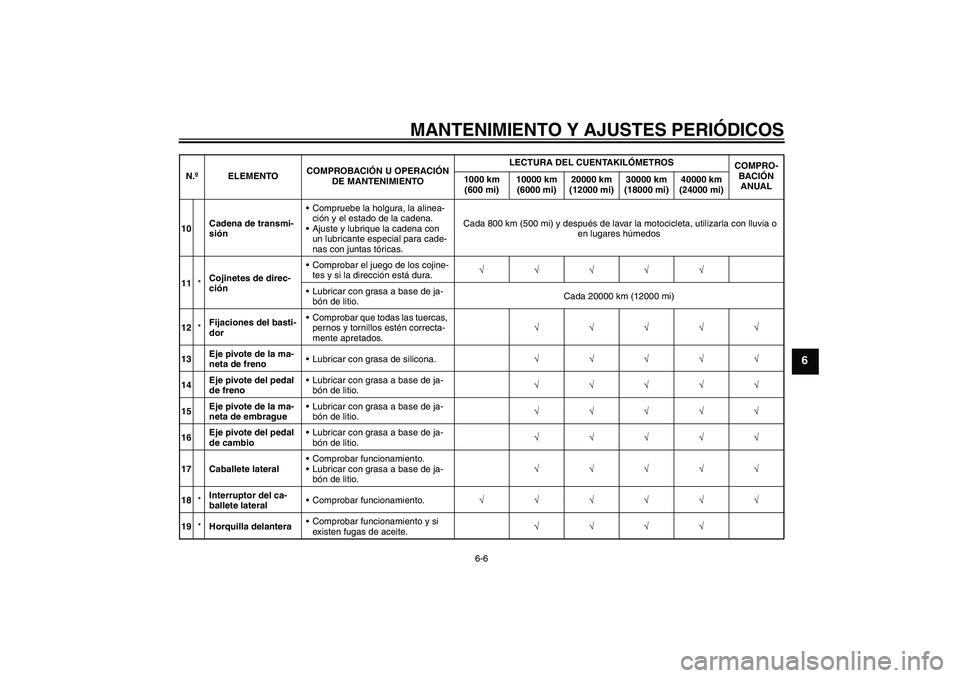

10Cadena de transmi-
siónCompruebe la holgura, la alinea-
ción y el estado de la cadena.
Ajuste y lubrique la cadena con
un lubricante especial para cade-
nas con juntas tóricas. Cada 800 km (500 mi) y después de lavar la motocicleta, utilizarla con lluvia o
en lugares húmedos
11*Cojinetes de direc-
ciónComprobar el juego de los cojine-
tes y si la dirección está dura.√√√√√
Lubricar con grasa a base de ja-
bón de litio.Cada 20000 km (12000 mi)
12*Fijaciones del basti-
dorComprobar que todas las tuercas,
pernos y tornillos estén correcta-
mente apretados.√√√√√
13Eje pivote de la ma-
neta de frenoLubricar con grasa de silicona.√√√√√
14Eje pivote del pedal
de frenoLubricar con grasa a base de ja-
bón de litio.√√√√√
15Eje pivote de la ma-
neta de embragueLubricar con grasa a base de ja-
bón de litio.√√√√√
16Eje pivote del pedal
de cambioLubricar con grasa a base de ja-
bón de litio.√√√√√
17 Caballete lateralComprobar funcionamiento.
Lubricar con grasa a base de ja-
bón de litio.√√√√√
18*Interruptor del ca-
ballete lateralComprobar funcionamiento.√√√√√√
19*Horquilla delanteraComprobar funcionamiento y si
existen fugas de aceite.√√√√ N.ºELEMENTOCOMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN
ANUAL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U13SS3S0.book Page 6 Wednesday, June 9, 2010 6:10 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-7
6

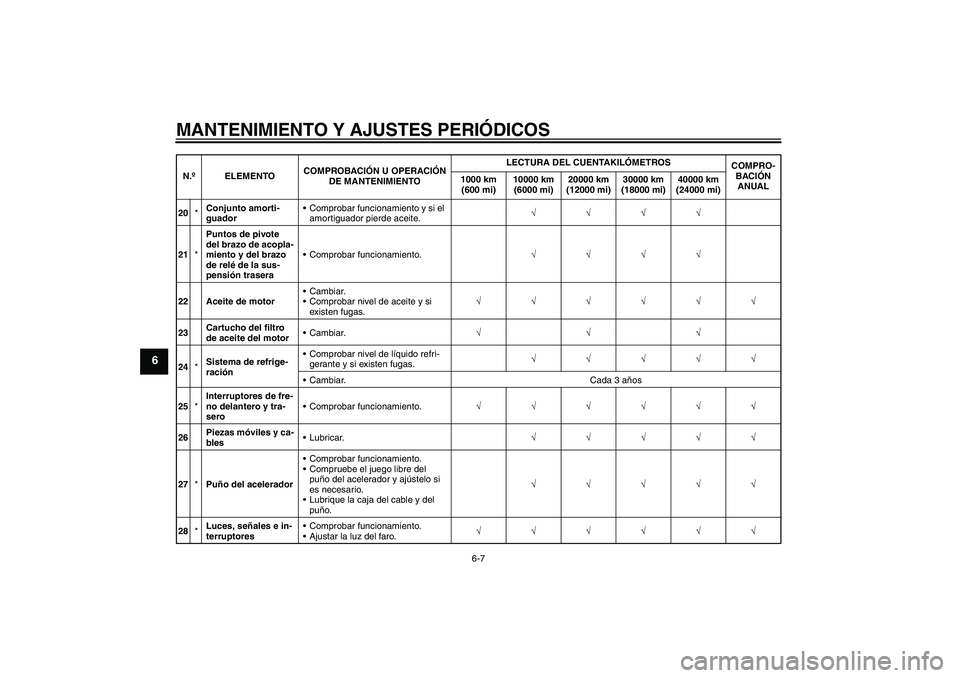

20*Conjunto amorti-
guadorComprobar funcionamiento y si el
amortiguador pierde aceite.√√√√
21*Puntos de pivote
del brazo de acopla-
miento y del brazo
de relé de la sus-
pensión traseraComprobar funcionamiento.√√√√
22 Aceite de motorCambiar.
Comprobar nivel de aceite y si
existen fugas.√√√√√√
23Cartucho del filtro
de aceite del motorCambiar.√√√
24*Sistema de refrige-
raciónComprobar nivel de líquido refri-
gerante y si existen fugas.√√√√√
Cambiar. Cada 3 años
25*Interruptores de fre-
no delantero y tra-
seroComprobar funcionamiento.√√√√√√
26Piezas móviles y ca-
blesLubricar.√√√√√
27*Puño del aceleradorComprobar funcionamiento.
Compruebe el juego libre del
puño del acelerador y ajústelo si
es necesario.
Lubrique la caja del cable y del
puño.√√√√√
28*Luces, señales e in-
terruptoresComprobar funcionamiento.
Ajustar la luz del faro.√√√√√√ N.ºELEMENTOCOMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN
ANUAL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)U13SS3S0.book Page 7 Wednesday, June 9, 2010 6:10 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-8
6
SAU18680

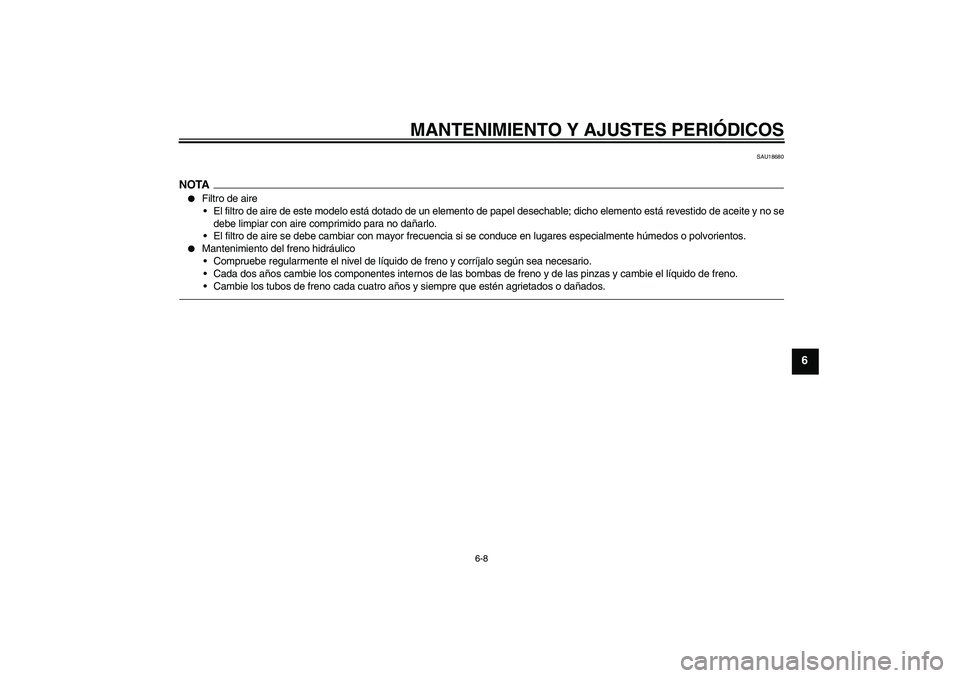

NOTA

Filtro de aire
El filtro de aire de este modelo está dotado de un elemento de papel desechable; dicho elemento está revestido de aceite y no se
debe limpiar con aire comprimido para no dañarlo.
El filtro de aire se debe cambiar con mayor frecuencia si se conduce en lugares especialmente húmedos o polvorientos.


Mantenimiento del freno hidráulico
Compruebe regularmente el nivel de líquido de freno y corríjalo según sea necesario.
Cada dos años cambie los componentes internos de las bombas de freno y de las pinzas y cambie el líquido de freno.
Cambie los tubos de freno cada cuatro años y siempre que estén agrietados o dañados.
U13SS3S0.book Page 8 Wednesday, June 9, 2010 6:10 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-9
6
SAU18712

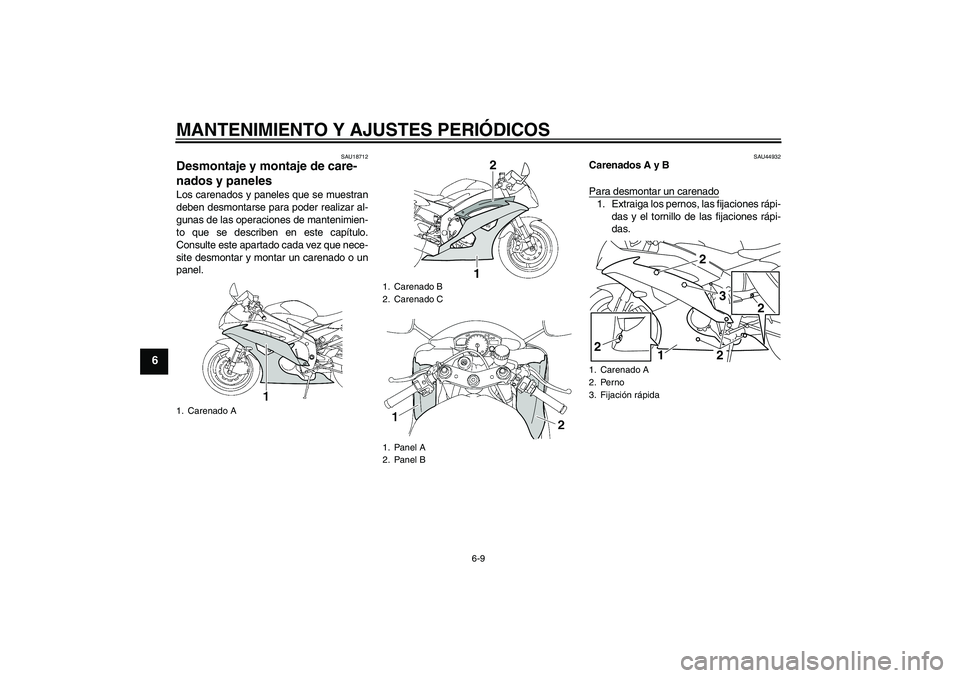

Desmontaje y montaje de care-
nados y paneles Los carenados y paneles que se muestran
deben desmontarse para poder realizar al-
gunas de las operaciones de mantenimien-
to que se describen en este capítulo.
Consulte este apartado cada vez que nece-
site desmontar y montar un carenado o un
panel.
SAU44932
Carenados A y B
Para desmontar un carenado1. Extraiga los pernos, las fijaciones rápi-
das y el tornillo de las fijaciones rápi-
das.
1. Carenado A
1. Carenado B
2. Carenado C
1. Panel A
2. Panel B
2
1
1. Carenado A
2. Perno
3. Fijación rápida
2
3
12
2
2
U13SS3S0.book Page 9 Wednesday, June 9, 2010 6:10 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-10
6

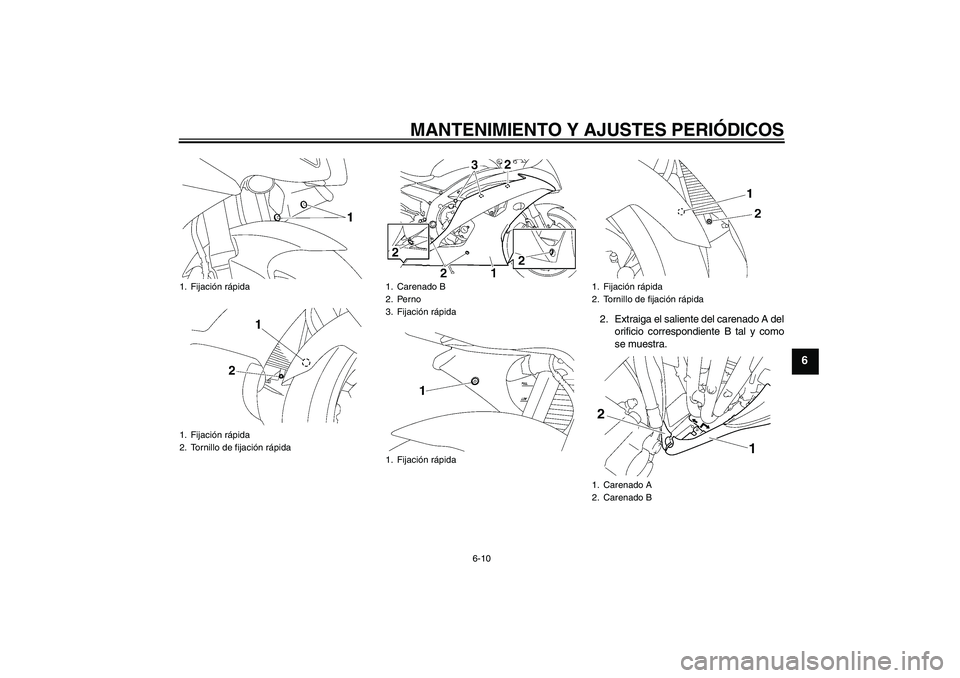

2. Extraiga el saliente del carenado A del
orificio correspondiente B tal y como
se muestra.
1. Fijación rápida
1. Fijación rápida
2. Tornillo de fijación rápida
1. Carenado B
2. Perno
3. Fijación rápida
1. Fijación rápida
1. Fijación rápida
2. Tornillo de fijación rápida
1. Carenado A
2. Carenado B
U13SS3S0.book Page 10 Wednesday, June 9, 2010 6:10 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-11
6

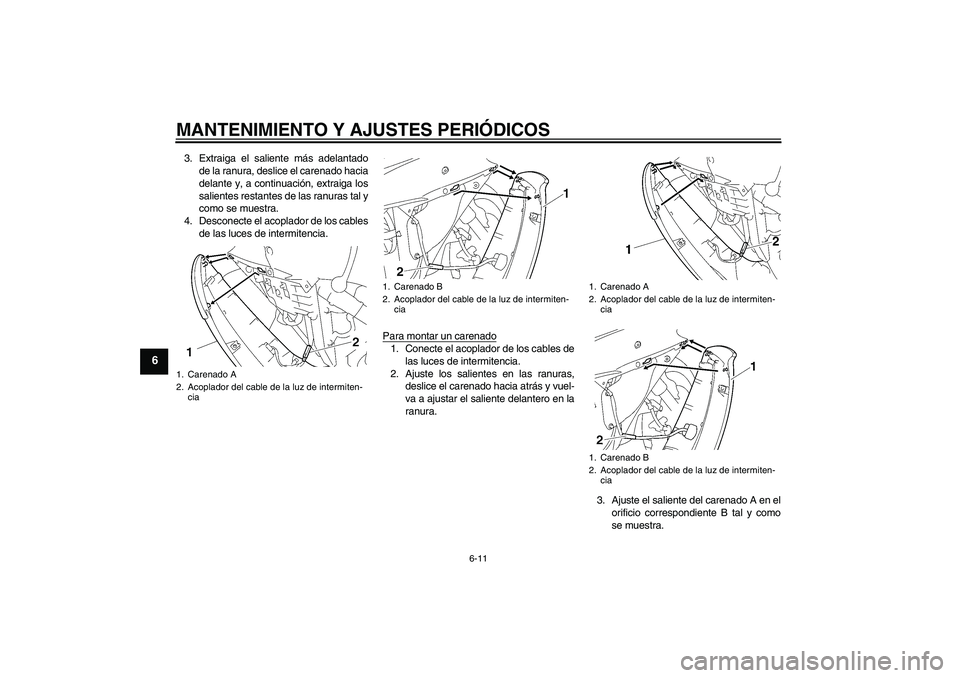

3. Extraiga el saliente más adelantado
de la ranura, deslice el carenado hacia
delante y, a continuación, extraiga los
salientes restantes de las ranuras tal y
como se muestra.
4. Desconecte el acoplador de los cables
de las luces de intermitencia.
Para montar un carenado
1. Conecte el acoplador de los cables de
las luces de intermitencia.
2. Ajuste los salientes en las ranuras,
deslice el carenado hacia atrás y vuel-
va a ajustar el saliente delantero en la
ranura.
3. Ajuste el saliente del carenado A en el
orificio correspondiente B tal y como
se muestra.
1. Carenado A
2. Acoplador del cable de la luz de intermiten-
cia
1. Carenado B
2. Acoplador del cable de la luz de intermiten-
cia
1. Carenado A
2. Acoplador del cable de la luz de intermiten-
cia
1. Carenado B
2. Acoplador del cable de la luz de intermiten-
cia
U13SS3S0.book Page 11 Wednesday, June 9, 2010 6:10 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-12
6
4. Instale los pernos, las fijaciones rápi-
das y el tornillo de las fijaciones rápi-
das.

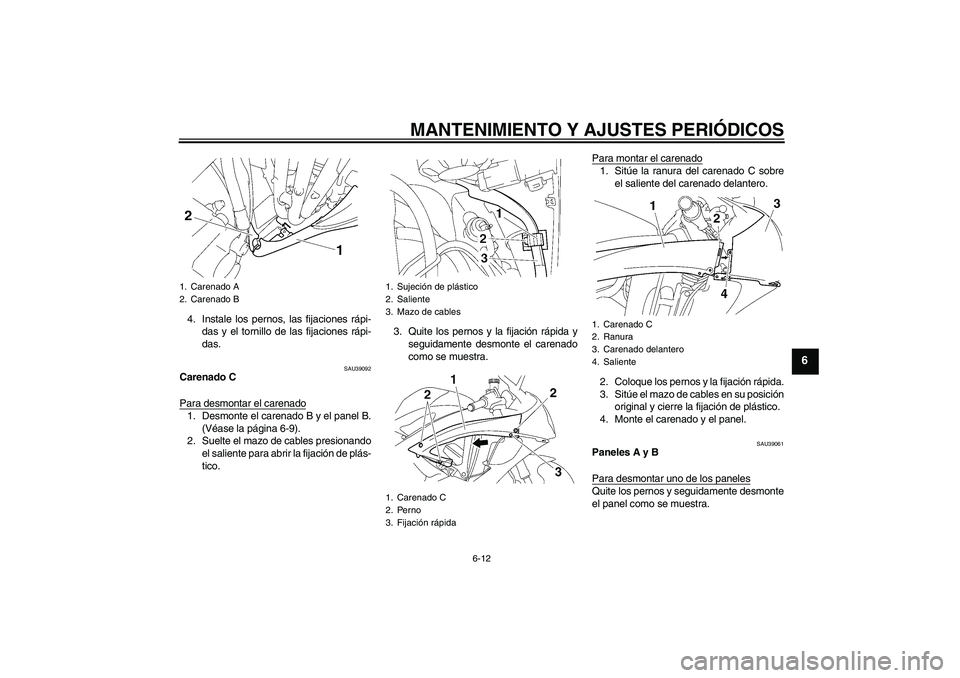

SAU39092
Carenado C
Para desmontar el carenado1. Desmonte el carenado B y el panel B.
(Véase la página 6-9).
2. Suelte el mazo de cables presionando
el saliente para abrir la fijación de plás-
tico.3. Quite los pernos y la fijación rápida y
seguidamente desmonte el carenado
como se muestra.Para montar el carenado
1. Sitúe la ranura del carenado C sobre
el saliente del carenado delantero.
2. Coloque los pernos y la fijación rápida.
3. Sitúe el mazo de cables en su posición
original y cierre la fijación de plástico.
4. Monte el carenado y el panel.
SAU39061
Paneles A y B
Para desmontar uno de los panelesQuite los pernos y seguidamente desmonte
el panel como se muestra.
1. Carenado A
2. Carenado B
1. Sujeción de plástico
2. Saliente
3. Mazo de cables
1. Carenado C
2. Perno
3. Fijación rápida
1. Carenado C
2. Ranura
3. Carenado delantero
4. Saliente
U13SS3S0.book Page 12 Wednesday, June 9, 2010 6:10 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-13
6
Para montar el panelColoque el panel en su posición original y
apriete los pernos.
SAU19652
Comprobación de las bujías Las bujías son componentes importantes
del motor; deben ser revisadas periódica-
mente, de preferencia por un concesionario
Yamaha. El calor y los depósitos de mate-
rial provocan la erosión lenta de cualquier
bujía, por lo que estas deben desmontarse
y revisar su funcionamiento de acuerdo con
el cuadro de mantenimiento periódico y en-
grase. Además, el estado de las bujías pue-
de reflejar el estado del motor.
Compruebe que el aislamiento de porcela-
na que rodea al electrodo central en cada
bujía tenga un color canela de tono entre
medio y claro (éste es el color ideal cuando
se utiliza el vehículo normalmente) y que to-
das las bujías tengan el mismo color. Si al-
guna de las bujías presenta un color
claramente diferente, puede que el motor
no funcione adecuadamente. No trate de
diagnosticar usted mismo estas averías. En
lugar de ello, haga revisar el vehículo en un
concesionario Yamaha.
Si una bujía presenta signos de erosión del
electrodo y una acumulación excesiva de

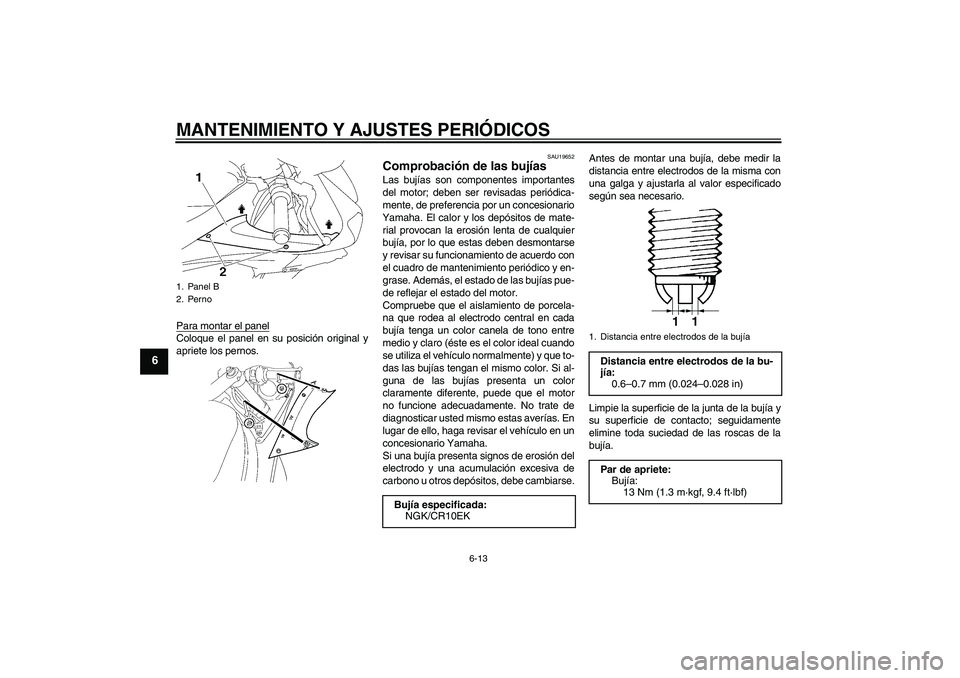

carbono u otros depósitos, debe cambiarse.Antes de montar una bujía, debe medir la
distancia entre electrodos de la misma con
una galga y ajustarla al valor especificado
según sea necesario.
Limpie la superficie de la junta de la bujía y
su superficie de contacto; seguidamente
elimine toda suciedad de las roscas de la
bujía.
1. Panel B
2. Perno
Bujía especificada:
NGK/CR10EK
1. Distancia entre electrodos de la bujíaDistancia entre electrodos de la bu-
jía:
0.6–0.7 mm (0.024–0.028 in)
Par de apriete:
Bujía:
13 Nm (1.3 m·kgf, 9.4 ft·lbf)
1
1
