FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-7
3
DAU42774
Waarschuwingslampje
motorstoring“”
Dit waarschuwingslampje gaat branden
wanneer er een probleem wordt aangege-
ven in het elektrisch circuit dat de motor
controleert. Vraag in dat geval een Yamaha
dealer het zelfdiagnosesysteem te controle-
ren. (Zie pagina 3-11 voor uitleg over de
werking van het zelfdiagnosesysteem.)
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien. Het waarschuwings-
lampje moet enkele seconden oplichten en
dan uitgaan.
Licht het waarschuwingslampje niet meteen
op wanneer u de sleutel naar “ON” draait of
blijft het lampje branden, laat het elektrisch
circuit dan door een Yamaha dealer contro-
leren.
DAU11574
Controlelampje schakelmoment
Dit controlelampje kan zo worden ingesteld
dat het bij de gewenste motortoerentallen
aan- of uitgaat en wordt gebruikt om aan te
geven wanneer naar de volgende hogere
versnelling moet worden geschakeld.Het elektrisch circuit voor het controlelamp-
je kan worden gecontroleerd door de sleutel
naar “ON” te draaien. Het controlelampje
moet enkele seconden oplichten en dan uit-
gaan.
Licht het controlelampje niet meteen op
wanneer u de sleutel naar “ON” draait of
blijft het lampje branden, laat het elektrisch
circuit dan door een Yamaha dealer contro-
leren. (Zie pagina 3-11 voor een uitgebreide
uitleg over de functie van dit controlelampje
en het instellen daarvan.)
DAU38624
Controlelampje startblokkering
Het elektrisch circuit voor het controlelamp-
je kan worden gecontroleerd door de sleutel
naar “ON” te draaien. Het controlelampje
moet enkele seconden oplichten en dan uit-
gaan.
Licht het controlelampje niet meteen op
wanneer u de sleutel naar “ON” draait of
blijft het lampje branden, laat het elektrisch
circuit dan door een Yamaha dealer contro-
leren.
Als de sleutel naar “OFF” wordt gedraaid,
begint het controlelampje na 30 seconden
te knipperen om aan te geven dat het start-
blokkeersysteem is ingeschakeld. Het con-
trolelampje stopt na 24 uur met knipperen,
maar het startblokkeersysteem blijft inge-
schakeld.Het zelfdiagnosesysteem detecteert ook
storingen in de circuits van het startblok-
keersysteem. (Zie pagina 3-11 voor uitleg
over de werking van het zelfdiagnosesys-
teem.)
U13SD3D0.book Page 7 Wednesday, June 9, 2010 6:28 PM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-9
3
LET OP
DCA10031
Laat de motor niet draaien terwijl de toe-
renteller in de rode zone wijst.
Rode zone: 16500 tpm en hogerKlok
Om de klok op tijd te zetten1. Draai de sleutel naar “ON”.
2. Houd de “SELECT”-toets en de “RES-
ET”-toets tegelijkertijd minstens twee
seconden lang ingedrukt.
3. Als de uuraanduiding begint te knippe-
ren, drukt u op de “RESET”-toets om
de uren in te stellen.
4. Druk op de “SELECT”-toets en de mi-
nutenaanduiding zal gaan knipperen.5. Druk op de “RESET”-toets om de mi-
nuten in te stellen.
6. Druk op de “SELECT”-toets en laat
deze dan los om de klok te starten.
Kilometerteller-, ritteller- en stopwatch-
weergave
Door indrukken van de “SELECT”-toets wis-
selt de weergave tussen de kilometerteller-
modus “ODO”, de rittellermodi “TRIP A” en
“TRIP B” en de stopwatchmodus, in de on-
derstaande volgorde:
TRIP A → TRIP B → ODO → Stopwatch →
TRIP A
Als het waarschuwingslampje brandstofni-
veau aangaat (zie pagina 3-3), wisselt de
weergave automatisch naar de brandstofre-
serve-rittellermodus “F-TRIP” en wordt de
afgelegde afstand vanaf dat punt aangege-ven. In dat geval wordt door het indrukken
van de toets “SELECT” in de onderstaande
volgorde gewisseld tussen de diverse weer-
gaven van rittellers, kilometerteller en stop-
watch:
F-TRIP → Stopwatch → TRIP A → TRIP B
→ ODO → F-TRIP
Om een ritteller op nul terug te stellen, se-
lecteert u deze door op de toets “SELECT”
te drukken en dan de toets “RESET” min-
stens 1 seconde lang ingedrukt te houden.
Wanneer u de brandstofreserve-ritteller niet
zelf met de hand op nul terugstelt, wordt
deze automatisch teruggesteld zodra na het
tanken 5 km (3 mi) is gereden en verschijnt
de vorige weergavemodus weer.
Stopwatchfunctie
Om het display te wijzigen in weergave van
de stopwatch, selecteert u deze door op de
toets “SELECT” te drukken. (De cijfers van
de stopwatch gaan knipperen.) Laat de
toets “SELECT” los, en houd deze weer een
paar seconden lang ingedrukt, totdat de cij-
fers van de stopwatch niet meer knipperen.
Normale tijdmeting
1. Druk op de “RESET”-toets om de stop-
watch te starten.
2. Druk op de “SELECT”-toets om de
stopwatch te stoppen.
1. Klok
km/h
TRIP A
1
1. Kilometerteller/ritteller/ritteller brandstofre-
serve/stopwatch
TRIP A
˚C
1
U13SD3D0.book Page 9 Wednesday, June 9, 2010 6:28 PM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-10
3
3. Druk nogmaals op de toets “SELECT”
om de stopwatch op nul terug te stel-
len.
Tussentijdmeting1. Druk op de “RESET”-toets om de stop-
watch te starten.
2. Druk op de toets “RESET” of op de
startknop“” om tussentijden te me-
ten. (De dubbele punt “:” begint te
knipperen.)
3. Druk op de toets “RESET” of op de
startknop“” om de laatste tussentijd
weer te geven of op de toets “SE-
LECT” om de stopwatch stop te zetten
en de totaal verstreken tijd weer te ge-
ven.
4. Druk op de “SELECT”-toets om de
stopwatch terug te zetten.OPMERKINGOm het display terug te zetten op de vorige
weergave, houdt u de toets “SELECT” een
paar seconden lang ingedrukt totdat de cij-
fers van de stopwatch knipperen.
Weergave koelvloeistoftemperatuur
De weergave koelvloeistoftemperatuur
geeft de temperatuur van de koelvloeistof
aan.OPMERKINGAls de weergave koelvloeistof wordt gese-
lecteerd, wordt eerst gedurende 1 seconde
“C” weergegeven. Daarna wordt de koel-
vloeistoftemperatuur getoond.LET OP
DCA10021
Laat de motor niet draaien terwijl deze
oververhit is.
Weergave luchtaanzuigtemperatuur
De weergave luchtaanzuigtemperatuur
geeft de temperatuur aan van de lucht die
het luchtinlaatkanaal wordt binnengezogen.
Druk op de toets “RESET” om van de weer-
gave koelvloeistoftemperatuur te wisselen
naar de weergave luchtaanzuigtempera-
tuur.OPMERKING

Zelfs als de weergave luchtaanzuig-
temperatuur is geselecteerd, gaat het
waarschuwingslampje koelvloeistof-
temperatuur branden als de motor
oververhit raakt.


Als de sleutel naar “ON” wordt ge-
draaid, wordt automatisch de koel-
vloeistoftemperatuur weergegeven,
1. Weergave koelvloeistoftemperatuur
TRIP A
˚C
1
1. Weergave luchtaanzuigtemperatuur
TRIP A
˚C
1
U13SD3D0.book Page 10 Wednesday, June 9, 2010 6:28 PM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-14
3
DAU12348
Stuurschakelaars Links
Rechts
DAU12350
Lichtsignaalschakelaar“”
Druk deze schakelaar in om de koplamp
een lichtsignaal te laten afgeven.
DAU12400
Dimlichtschakelaar“/”
Zet deze schakelaar op“” voor grootlicht
en op“” voor dimlicht.
DAU12460
Richtingaanwijzerschakelaar“/”
Druk deze schakelaar naar“” om afslaan
naar rechts aan te geven. Druk deze scha-
kelaar naar“” om afslaan naar links aan
te geven. Na loslaten keert de schakelaar
terug naar de middenstand. Om de richtin-
gaanwijzers uit te schakelen wordt de scha-
kelaar ingedrukt nadat hij is teruggekeerd in
de middenstand.
DAU12500
Claxonschakelaar“”
Druk deze schakelaar in om een claxonsig-
naal te geven.
DAU12660
Noodstopschakelaar“/”
Zet deze schakelaar voor u de motor start
op“”. Zet deze schakelaar op“” om
de motor direct uit te schakelen in een
noodgeval, zoals wanneer de machine om-
slaat of als de gaskabel blijft hangen.
DAU12711
Startknop“”
Druk deze knop in om via de startmotor de
motor rond te draaien. Zie pagina 5-1 voor
startinstructies voordat u de motor start.
DAU41700
Het waarschuwingslampje voor motorsto-
ring gaat branden als de sleutel naar “ON”
wordt gedraaid en de startknop wordt inge-
drukt. Dit wijst echter niet op een storing.
DAU12733
Schakelaar alarmverlichting“”
Met de sleutel in de stand “ON” of“” kan
deze schakelaar worden gebruikt voor het
inschakelen van de alarmverlichting (gelijk-
tijdig knipperen van alle richtingaanwijzers).
De alarmverlichting wordt gebruikt in een
noodgeval of om andere verkeersdeelne-
mers te waarschuwen als uw machine stil-
staat in een mogelijk gevaarlijke
verkeerssituatie.LET OP
DCA10061
Gebruik de alarmverlichting niet gedu-
rende langere tijd als de motor niet
draait omdat hierdoor de accu kan ontla-
den.
1. Lichtsignaalschakelaar“”
2. Dimlichtschakelaar“/”
3. Richtingaanwijzerschakelaar“/”
4. Claxonschakelaar“”
5. Schakelaar alarmverlichting“”
1. Noodstopschakelaar“/”
2. Startknop“”
U13SD3D0.book Page 14 Wednesday, June 9, 2010 6:28 PM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-28
3
Met de motor uit:
1. Beweeg de zijstandaard omlaag.
2. De motorstopknop moet in de stand staan.
3. Draai de sleutel naar aan.
4. Schakel de versnellingsbak in de vrijstand.
5. Druk op de startknop.
Start de motor?
Met de motor nog aan:
6. Beweeg de zijstandaard omhoog.
7. Knijp de koppelingshendel in en houd deze vast.
8. Schakel de versnellingsbak in een versnellingsstand.
9. Beweeg de zijstandaard omlaag.
Slaat de motor af?
Als de motor is afgeslagen:
10. Beweeg de zijstandaard omhoog.
11. Knijp de koppelingshendel in en houd deze vast.
12. Druk op de startknop.
Start de motor?
Het systeem is in orde. De motorfiets mag worden gebruikt.De vrijstandschakelaar werkt mogelijk niet goed.
Rijd niet met de motorfiets voordat deze is
nagekeken door een Yamaha dealer.
De zijstandaardschakelaar werkt mogelijk niet goed.
Rijd niet met de motorfiets voordat deze is
nagekeken door een Yamaha dealer.
De koppelingsschakelaar werkt mogelijk niet goed.
Rijd niet met de motorfiets voordat deze is
nagekeken door een Yamaha dealer.
JA NEE JA NEE JA NEE
Als zich een storing voordoet, vraag dan alvorens
te gaan rijden een Yamaha dealer het systeem te
controleren.
WAARSCHUWING
“ ”
U13SD3D0.book Page 28 Wednesday, June 9, 2010 6:28 PM

GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
5-1
5
DAU15951
Lees de gebruikershandleiding zorgvuldig
door om u vertrouwd te maken met alle be-
dieningselementen. Als u de werking van
een functie of bedieningselement niet be-
grijpt, vraag dan uw Yamaha dealer om uit-
leg.
WAARSCHUWING
DWA10271
Een onvoldoende vertrouwdheid met de
bedieningselementen kan leiden tot ver-
lies van de controle, met mogelijk een
ongeval of letsel tot gevolg.
DAU46632
OPMERKINGDit model is uitgerust met:

een hellingshoeksensor, waarbij de
motor afslaat bij kanteling. In dat geval
wordt op het multifunctionele display
foutcode 30 weergegeven, maar dit
betreft geen storing. Draai de sleutel
naar “OFF” en vervolgens naar “ON”
om de foutcode te wissen. Als u dat
niet doet zal de motor niet starten, on-
danks dat de motor wordt aangezwen-
geld als u op de startknop drukt.


een automatische motorstop. De mo-
tor stopt automatisch als deze 20 mi-
nuten stationair draait. In dat geval
wordt op het multifunctionele display
foutcode 70 weergegeven, maar dit
betreft geen storing. Druk op de start-
schakelaar om de foutcode te wissen
en de motor opnieuw te starten.
DAU33015
Starten van de motor Door het startspersysteem is starten alleen
mogelijk als aan een van de volgende voor-
waarden is voldaan:

De versnellingsbak staat in de vrij-
stand.


De versnellingsbak staat in een ver-
snelling geschakeld terwijl de koppe-
lingshendel is ingetrokken en de
zijstandaard is opgeklapt.
Zie pagina 3-27 voor meer informatie.
1. Draai de contactsleutel naar “ON” en
controleer of de noodstopschakelaar
op“” is gezet.
De volgende waarschuwingslampjes
en controlelampjes moeten enkele se-
conden oplichten en dan uitgaan.

Waarschuwingslampje olieni-
veau


Waarschuwingslampje brand-
stofniveau


Waarschuwingslampje koelvloei-
stoftemperatuur


Controlelampje schakelmoment


Waarschuwingslampje motorsto-
ring


Controlelampje startblokkering
U13SD3D0.book Page 1 Wednesday, June 9, 2010 6:28 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-46
6
Oververhitte motor
WAARSCHUWING
DWAT1040


Verwijder de radiatorvuldop niet terwijl de motor en de koelvloeistofradiator nog heet zijn. Hete vloeistof en stoom kunnen
naar buiten spuiten en zo ernstige brandwonden veroorzaken. Wacht tot de motor is afgekoeld.


Breng een dikke doek, bijvoorbeeld een handdoek, aan over de radiatorvuldop en draai deze dan langzaam linksom tegen
de aanslag zodat de nog aanwezige druk kan ontsnappen. Druk de dop omlaag zodra het sisgeluid stopt en draai deze links-
om en verwijder de dop.
OPMERKINGAls geen koelvloeistof beschikbaar is, kan tijdelijk leidingwater worden gebruikt, maar dit moet wel zo snel mogelijk door de voorgeschre-
ven koelvloeistof worden vervangen.
Wacht tot de
motor is afgekoeld.
Controleer het
koelvloeistofniveau in het
reservoir en in de radiator.
Het koelvloeistofniveau is
in orde. Het koelvloeistofniveau is
laag. Controleer het
koelsysteem op lekkage.
Vraag een Yamaha dealer het
koelsysteem te controleren en te
repareren.Vul koelvloeistof bij.
(Zie OPMERKING.)
Start de motor. Vraag een Yamaha dealer het koelsysteem
te controleren en te repareren als de motor opnieuw
oververhit raakt.
Er is lekkage.
Er is geen
lekkage.
U13SD3D0.book Page 46 Wednesday, June 9, 2010 6:28 PM

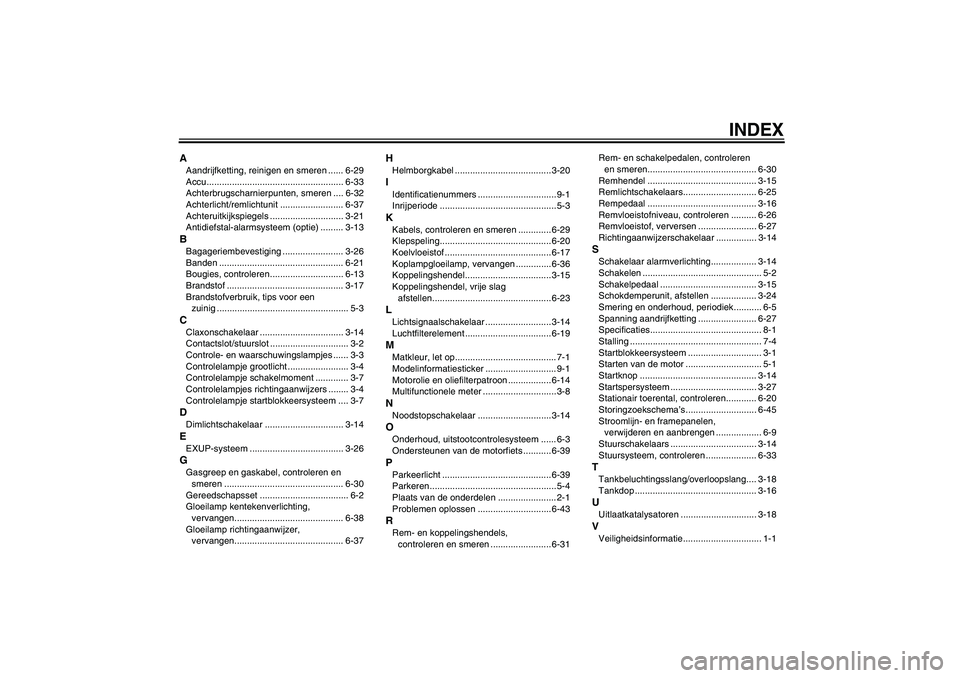

INDEX
AAandrijfketting, reinigen en smeren ...... 6-29
Accu...................................................... 6-33
Achterbrugscharnierpunten, smeren .... 6-32
Achterlicht/remlichtunit ......................... 6-37
Achteruitkijkspiegels ............................. 3-21
Antidiefstal-alarmsysteem (optie) ......... 3-13BBagageriembevestiging ........................ 3-26
Banden ................................................. 6-21
Bougies, controleren............................. 6-13
Brandstof .............................................. 3-17
Brandstofverbruik, tips voor een
zuinig .................................................... 5-3CClaxonschakelaar ................................. 3-14
Contactslot/stuurslot ............................... 3-2
Controle- en waarschuwingslampjes ...... 3-3
Controlelampje grootlicht ........................ 3-4
Controlelampje schakelmoment ............. 3-7
Controlelampjes richtingaanwijzers ........ 3-4
Controlelampje startblokkeersysteem .... 3-7DDimlichtschakelaar ............................... 3-14EEXUP-systeem ..................................... 3-26GGasgreep en gaskabel, controleren en
smeren ............................................... 6-30
Gereedschapsset ................................... 6-2
Gloeilamp kentekenverlichting,
vervangen........................................... 6-38
Gloeilamp richtingaanwijzer,
vervangen........................................... 6-37
HHelmborgkabel ...................................... 3-20IIdentificatienummers ............................... 9-1
Inrijperiode .............................................. 5-3KKabels, controleren en smeren ............. 6-29
Klepspeling............................................ 6-20
Koelvloeistof .......................................... 6-17
Koplampgloeilamp, vervangen .............. 6-36
Koppelingshendel.................................. 3-15
Koppelingshendel, vrije slag
afstellen............................................... 6-23LLichtsignaalschakelaar .......................... 3-14
Luchtfilterelement .................................. 6-19MMatkleur, let op........................................ 7-1
Modelinformatiesticker ............................ 9-1
Motorolie en oliefilterpatroon ................. 6-14
Multifunctionele meter ............................. 3-8NNoodstopschakelaar ............................. 3-14OOnderhoud, uitstootcontrolesysteem ...... 6-3
Ondersteunen van de motorfiets ........... 6-39PParkeerlicht ........................................... 6-39
Parkeren..................................................5-4
Plaats van de onderdelen ....................... 2-1
Problemen oplossen .............................6-43RRem- en koppelingshendels,
controleren en smeren ........................ 6-31Rem- en schakelpedalen, controleren
en smeren........................................... 6-30
Remhendel ........................................... 3-15
Remlichtschakelaars............................. 6-25
Rempedaal ........................................... 3-16
Remvloeistofniveau, controleren .......... 6-26
Remvloeistof, verversen ....................... 6-27
Richtingaanwijzerschakelaar ................ 3-14
SSchakelaar alarmverlichting.................. 3-14
Schakelen ............................................... 5-2
Schakelpedaal ...................................... 3-15
Schokdemperunit, afstellen .................. 3-24
Smering en onderhoud, periodiek........... 6-5
Spanning aandrijfketting ....................... 6-27
Specificaties............................................ 8-1
Stalling .................................................... 7-4
Startblokkeersysteem ............................. 3-1
Starten van de motor .............................. 5-1
Startknop .............................................. 3-14
Startspersysteem .................................. 3-27
Stationair toerental, controleren............ 6-20
Storingzoekschema’s............................ 6-45
Stroomlijn- en framepanelen,
verwijderen en aanbrengen .................. 6-9
Stuurschakelaars .................................. 3-14
Stuursysteem, controleren .................... 6-33TTankbeluchtingsslang/overloopslang.... 3-18
Tankdop ................................................ 3-16UUitlaatkatalysatoren .............................. 3-18VVeiligheidsinformatie............................... 1-1
U13SD3D0.book Page 1 Wednesday, June 9, 2010 6:28 PM
