UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5-1
5
SAU15951
Lea atentamente el manual para familiari-
zarse con todos los mandos. Si tiene dudas
sobre algún mando o función, consulte a su
concesionario Yamaha.
ADVERTENCIA
SWA10271
Si no se familiariza con los mandos pue-
de perder el control, con el consiguiente
riesgo de accidente o daños personales.
SAU45310
NOTAEste modelo está equipado con un sensor
de ángulo de inclinación para que se pare el
motor en caso de vuelco. Para poner en
marcha el motor después de un vuelco,
debe girar el interruptor principal a “OFF” y
luego a “ON”. De lo contrario el motor no
arrancará, aunque gire al pulsar el interrup-
tor de arranque.
SAUM2322
Arranque del motor Para que el sistema de corte del circuito de
encendido permita el arranque, deben cum-
plirse una de las condiciones siguientes:

La transmisión esté en la posición de
punto muerto.


Haya una marcha puesta, con la ma-
neta de embrague accionada y el ca-
ballete lateral subido.
Para más información, consulte la pá-
gina 3-11.
1. Gire la llave a la posición “ON” y verifi-
que que el interruptor de paro del mo-
tor se encuentre en“”.
Las luces de aviso e indicadoras si-
guientes deben encenderse durante
unos segundos y luego apagarse.

Luz indicadora de punto muerto


Luz indicadora de intermitencia


Luz indicadora de la luz de carre-
tera


Luz de aviso de la temperatura
del líquido refrigerante


Luz de aviso de avería del motor
ATENCIÓN
SCA11831
Si una de las luces de aviso o indicadora
no se apaga, consulte en la página 3-2
las instrucciones para comprobar el co-
rrespondiente circuito.
U5D7S1S0.book Page 1 Monday, September 7, 2009 9:22 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-35
6
3. Desmonte la sujeción del cable del
sensor de velocidad extrayendo el
perno.
4. Desmonte el soporte del tubo de freno
extrayendo el perno.
5. Desmonte la pinza de freno extrayen-
do los pernos.6. Extraiga el eje de la rueda, extraiga el
sensor de velocidad tirando de él ha-
cia fuera y seguidamente desmonte la
rueda. ATENCIÓN: No aplique el fre-
no cuando las pinzas estén des-
montadas, ya que las pastillas
saldrán expulsadas.
[SCA11051]SAUM2431
Para montar la rueda delantera
1. Levante la rueda entre las barras de la
horquilla.
2. Monte el sensor de velocidad en el
cubo de la rueda.NOTAVerifique que los salientes del rotor del sen-
sor de velocidad estén alineadas con las
muescas del cubo de la rueda y que la ra-
nura del sensor de velocidad se ajusta so-
bre la sujeción de la barra de horquilla.3. Introduzca el eje de la rueda.
4. Baje la rueda delantera para que repo-
se sobre el suelo.

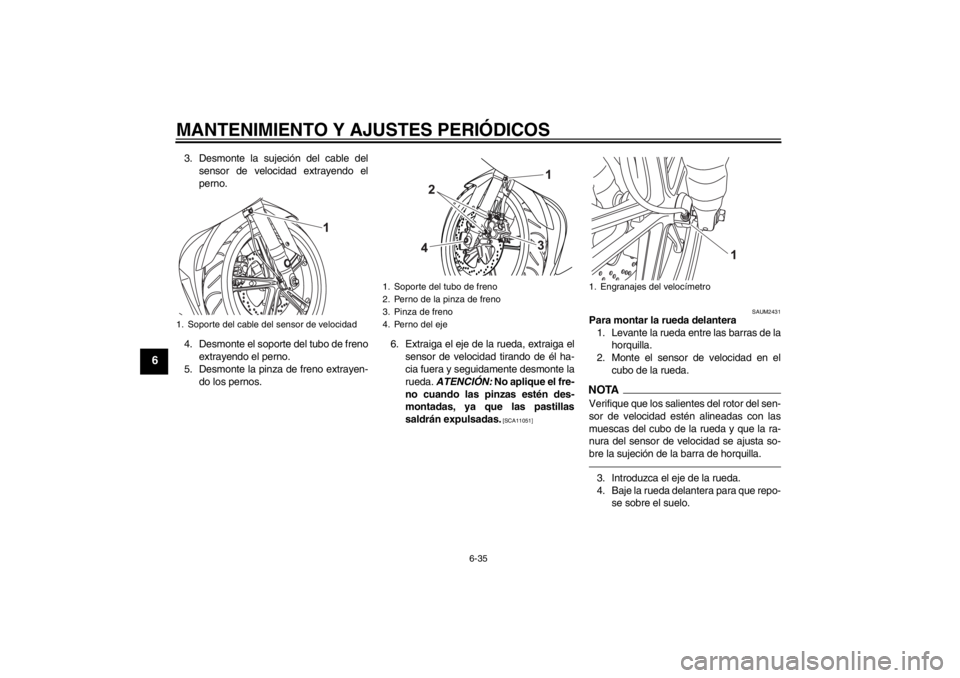

1. Soporte del cable del sensor de velocidad
1. Soporte del tubo de freno
2. Perno de la pinza de freno
3. Pinza de freno
4. Perno del eje
1. Engranajes del velocímetro
U5D7S1S0.book Page 35 Monday, September 7, 2009 9:22 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-36
6
5. Empuje el manillar hacia abajo con
fuerza varias veces para comprobar
que la horquilla funcione correctamen-
te.
6. Monte la pinza de freno colocando los
pernos.NOTAVerifique que haya espacio suficiente entre
las pastillas de freno antes de montar la pin-
za en el disco de freno.7. Monte el soporte del tubo de freno co-
locando el perno.
8. Monte la sujeción del cable del sensor
de velocidad colocando el perno.
9. Apriete la tuerca del eje, el remache
de plástico desmontable del eje de la
rueda delantera y los pernos de la pin-
za de freno con los pares especifica-
dos.
SAU25080
Rueda trasera
SAU25313
Para desmontar la rueda trasera
ADVERTENCIA
SWA10821
Para evitar daños personales, apoye fir-
memente el vehículo de forma que no
pueda caerse.1. Afloje la tuerca del eje.
2. Levante del suelo la rueda trasera se-
gún el procedimiento descrito en la pá-
gina 6-34.
3. Extraiga la tuerca del eje.4. Afloje la contratuerca a ambos lados
del basculante.
5. Gire los pernos de ajuste del juego de
la cadena de transmisión completa-
mente en la dirección (a) y empuje la
rueda hacia delante.
6. Extraiga la cadena de transmisión del
piñón trasero.
NOTA

Si resulta difícil extraer la cadena de
transmisión, desmonte primero el eje
de la rueda y luego levante ésta lo su-
ficiente para poder extraer la cadena
del piñón.


La cadena de transmisión no se puede
desarmar.
7. Mientras sujeta el soporte de la pinza
de freno, extraiga el eje de la rueda y
luego desmonte ésta. ATENCIÓN: No Pares de apriete:
Eje de la rueda:
59 Nm (5.9 m·kgf, 43 ft·lbf)
Remache de plástico desmontable
del eje de la rueda delantera:
14 Nm (1.4 m·kgf, 10 ft·lbf)
Perno de la pinza de freno:
30 Nm (3.0 m·kgf, 22 ft·lbf)
1. Tuerca del eje
2. Perno de ajuste del juego de la cadena de
transmisión
3. Contratuerca
4. Pinza de freno
