Page 105 of 112
SPECIFICATIES
8-2
8
2e:
33/16 (2.063)
3e:
37/21 (1.762)
4e:
35/23 (1.522)
5e:
30/22 (1.364)
6e:
33/26 (1.269)
Chassis:Type frame:
Diamantframe
Spoorhoek:
24.00 graad
Naspoor:
102.0 mm (4.02 in)Voorband:Type:
Tubeless
Maat:
120/70 ZR17M/C (58W)
Fabrikant/model:
MICHELIN/POWER PURE A
Fabrikant/model:
DUNLOP/D210FAchterband:Type:
Tubeless
Maat:
190/55 ZR17M/C (75W)
Fabrikant/model:
MICHELIN/POWER PUREFabrikant/model:
DUNLOP/D210
Belading:Maximale belasting:
189 kg (417 lb)
(Totaal gewicht van bestuurder, passagier,
bagage en accessoires)Bandenspanning (gemeten aan koude
banden):Gewichtsverdeling:
0–90 kg (0–198 lb)
Voor:
250 kPa (2.50 kgf/cm², 36 psi)
Achter:
290 kPa (2.90 kgf/cm², 42 psi)
Gewichtsverdeling:
90–189 kg (198–417 lb)
Voor:
250 kPa (2.50 kgf/cm², 36 psi)
Achter:
290 kPa (2.90 kgf/cm², 42 psi)
Rijden met hoge snelheid:
Voor:
250 kPa (2.50 kgf/cm², 36 psi)
Achter:
290 kPa (2.90 kgf/cm², 42 psi)Voorwiel:Type wiel:
Gietwiel
Velgmaat:
17M/C x MT3.50Achterwiel:Type wiel:
GietwielVelgmaat:
17M/C x MT6.00
Voorrem:Type:
Dubbele schijfrem
Bediening:
Bediening met rechterhand
Aanbevolen remvloeistof:
DOT 4Achterrem:Type:
Enkele schijfrem
Bediening:
Bediening met rechtervoet
Aanbevolen remvloeistof:
DOT 4Voorwielophanging:Type:
Telescoopvork
Veer/schokdempertype:
Schroefveer/oliedemper
Veerweg:
120.0 mm (4.72 in)Achterwielophanging:Type:
Achterbrug (link-ophanging)
Veer/schokdempertype:
Schroefveer/gas-oliedemper
Veerweg:
120.0 mm (4.72 in)Elektrische installatie:Ontstekingssysteem:
Transistorontsteking
U14BD2D0.book Page 2 Wednesday, June 16, 2010 5:38 PM
Page 106 of 112
SPECIFICATIES
8-3
8
Laadsysteem:
Wisselstroomdynamo met permanente
magnetenAccu:Model:
YTZ10S
Voltage, capaciteit:
12 V, 8.6 AhKoplamp:Type gloeilamp:
HalogeenlampGloeilampen voltage, wattage × aantal:Koplamp:
12 V, 55 W × 2
Achterlicht/remlicht unit:
LED
Voorste richtingaanwijzer:
12 V, 10.0 W × 2
Achterste richtingaanwijzer:
12 V, 10.0 W × 2
Parkeerlicht:
12 V, 5.0 W × 2
Kentekenverlichting:
12 V, 5.0 W × 1
Instrumentenverlichting:
LED
Controlelampje vrijstand:
LED
Controlelampje grootlicht:
LED
Waarschuwingslampje olieniveau:
LED
Controlelampje richtingaanwijzers:
LEDControlelampje brandstofniveau:
LED
Waarschuwingslampje
koelvloeistoftemperatuur:
LED
Waarschuwingslampje motorstoring:
LED
Waarschuwingslampje stuurdemper:
LED
Controlelampje startblokkering:
LED
Controlelampje schakelmoment:
LED
Zekeringen:Hoofdzekering:
50.0 A
Koplampzekering:
20.0 A
Zekering signaleringssysteem:
7.5 A
Zekering ontstekingssysteem:
15.0 A
Zekering radiatorkoelvin:
15.0 A × 2
Zekering richtingaanwijzers:
7.5 A
Zekering brandstofinjectiesysteem:
15.0 A
Zekering stuurdemper:
7.5 A
Backup-zekering:
7.5 A
Zekering elektronische smoorklep:
7.5 A
U14BD2D0.book Page 3 Wednesday, June 16, 2010 5:38 PM
Page 107 of 112

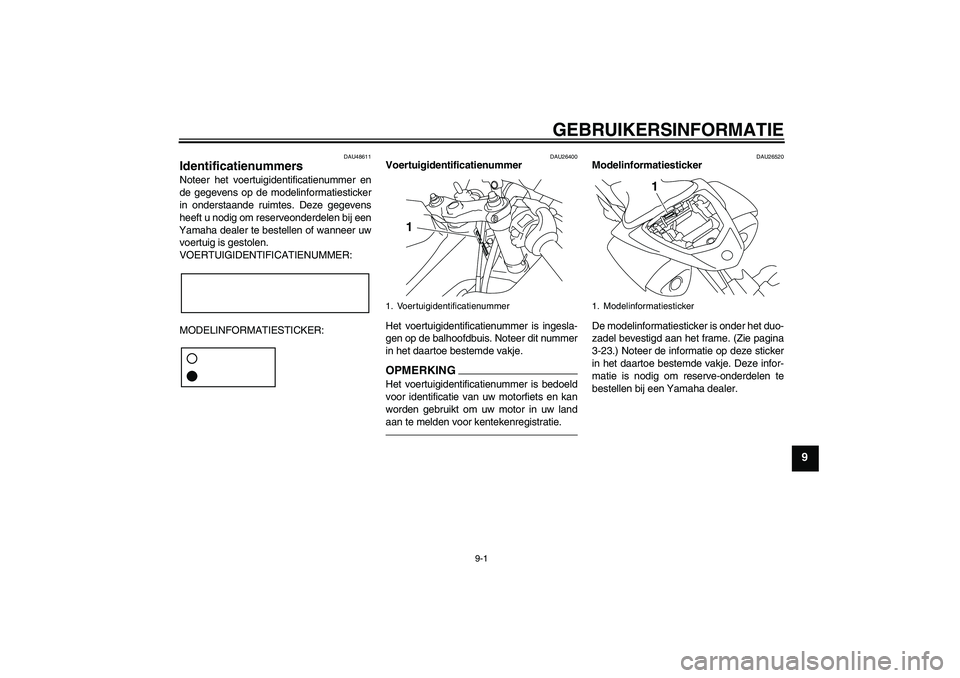

GEBRUIKERSINFORMATIE
9-1
9
DAU48611
Identificatienummers Noteer het voertuigidentificatienummer en
de gegevens op de modelinformatiesticker
in onderstaande ruimtes. Deze gegevens
heeft u nodig om reserveonderdelen bij een
Yamaha dealer te bestellen of wanneer uw
voertuig is gestolen.
VOERTUIGIDENTIFICATIENUMMER:
MODELINFORMATIESTICKER:
DAU26400
Voertuigidentificatienummer
Het voertuigidentificatienummer is ingesla-
gen op de balhoofdbuis. Noteer dit nummer
in het daartoe bestemde vakje.OPMERKINGHet voertuigidentificatienummer is bedoeld
voor identificatie van uw motorfiets en kan
worden gebruikt om uw motor in uw land
aan te melden voor kentekenregistratie.
DAU26520
Modelinformatiesticker
De modelinformatiesticker is onder het duo-
zadel bevestigd aan het frame. (Zie pagina
3-23.) Noteer de informatie op deze sticker
in het daartoe bestemde vakje. Deze infor-
matie is nodig om reserve-onderdelen te
bestellen bij een Yamaha dealer.
1. Voertuigidentificatienummer
1
1. Modelinformatiesticker
1
U14BD2D0.book Page 1 Wednesday, June 16, 2010 5:38 PM
Page 108 of 112
INDEXAAandrijfketting, reinigen en smeren ...... 6-27
Accu ...................................................... 6-32
Achterbrugscharnierpunten, smeren..... 6-30
Achterlicht/remlichtunit .......................... 6-36
Achteruitkijkspiegels ............................. 3-26
Antidiefstal-alarmsysteem (optie).......... 3-17BBagageriembevestiging ........................ 3-31
Banden.................................................. 6-20
Bougies, controleren ............................. 6-12
Brandstof............................................... 3-21
Brandstofverbruik, tips voor een
zuinig .................................................... 5-3CClaxonschakelaar ................................. 3-18
Contactslot/stuurslot ............................... 3-2
Controle- en waarschuwingslampjes ...... 3-4
Controlelampje grootlicht ........................ 3-4
Controlelampje schakelmoment.............. 3-7
Controlelampjes richtingaanwijzers ........ 3-4
Controlelampje startblokkeersysteem ..... 3-7DDimlichtschakelaar ................................ 3-17
D-mode (rijmodus) .................................. 3-1GGasgreep en gaskabel, controleren en
smeren................................................ 6-28
Gereedschapsset .................................... 6-2
Gloeilamp kentekenverlichting,
vervangen ........................................... 6-37
Gloeilamp richtingaanwijzer,
vervangen ........................................... 6-36
HHelmbevestiging ................................... 3-24IIdentificatienummers .............................. 9-1
Inrijperiode .............................................. 5-3KKabels, controleren en smeren............. 6-28
Klepspeling ........................................... 6-19
Koelvloeistof ......................................... 6-15
Koplampgloeilamp, vervangen ............. 6-35
Koppelingshendel ................................. 3-19
Koppelingshendel, vrije slag
afstellen .............................................. 6-22LLichtsignaalschakelaar ......................... 3-17
Luchtfilterelement ................................. 6-18MMatkleur, let op ....................................... 7-1
Modelinformatiesticker............................ 9-1
Motorolie en oliefilterpatroon ................ 6-13
Multifunctionele meter ............................ 3-8NNoodstopschakelaar ............................. 3-18OOnderhoud, uitstootcontrolesysteem ...... 6-3
Ondersteunen van de motorfiets .......... 6-38
Opbergcompartiment ............................ 3-25PParkeerlichtgloeilamp, vervangen ........ 6-37
Parkeren ................................................. 5-4
Plaats van de onderdelen ....................... 2-1
Positie van bestuurdersvoetsteunen,
afstellen .............................................. 3-25
Problemen oplossen ............................. 6-42
RRem- en koppelingshendels,
controleren en smeren ........................ 6-29
Rem- en schakelpedalen, controleren
en smeren ........................................... 6-29
Remhendel ............................................ 3-19
Remlichtschakelaars ............................. 6-24
Rempedaal ............................................ 3-20
Remvloeistofniveau, controleren ........... 6-25
Remvloeistof, verversen........................ 6-26
Richtingaanwijzerschakelaar................. 3-17SSchakelaar alarmverlichting .................. 3-18
Schakelen ............................................... 5-2
Schakelpedaal....................................... 3-19
Schokdemperunit, afstellen ................... 3-28
Smering en onderhoud, periodiek ........... 6-5
Spanning aandrijfketting........................ 6-26
Specificaties ............................................ 8-1
Stalling .................................................... 7-4
Startblokkeersysteem.............................. 3-1
Starten van de motor............................... 5-1
Startknop ............................................... 3-18
Startspersysteem .................................. 3-32
Stationair toerental, controleren ............ 6-19
Storingzoekschema’s ............................ 6-43
Stroomlijn- en framepanelen,
verwijderen en aanbrengen .................. 6-9
Stuurschakelaars .................................. 3-17
Stuursysteem, controleren .................... 6-31TTankbeluchtingsslang/overloopslang .... 3-22
Tankdop ................................................ 3-20
U14BD2D0.book Page 1 Wednesday, June 16, 2010 5:38 PM
Page 109 of 112

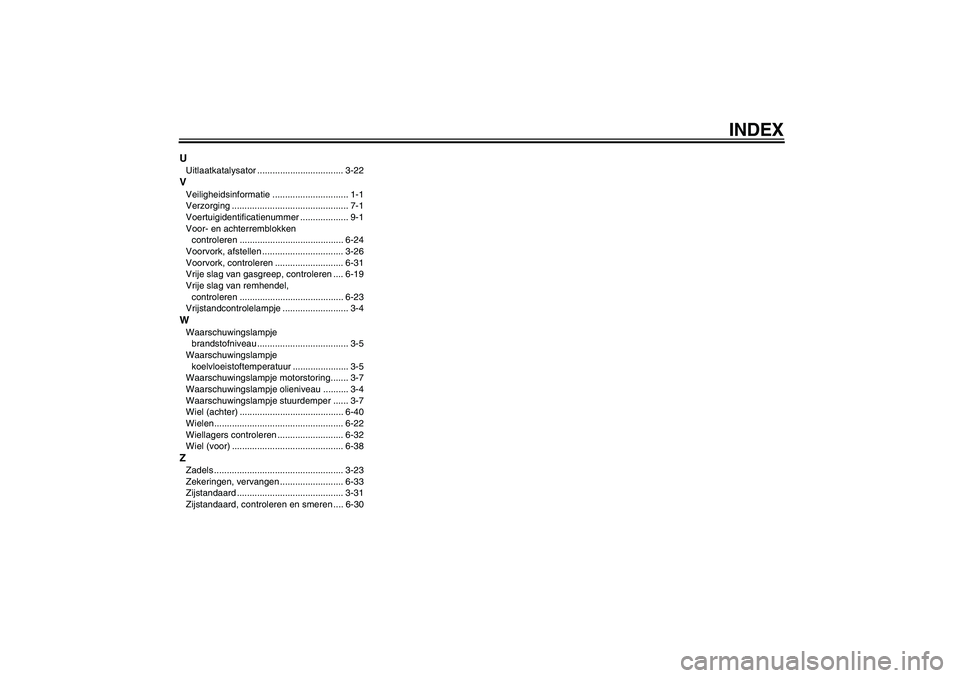

INDEX
UUitlaatkatalysator .................................. 3-22VVeiligheidsinformatie .............................. 1-1
Verzorging .............................................. 7-1
Voertuigidentificatienummer ................... 9-1
Voor- en achterremblokken
controleren ......................................... 6-24
Voorvork, afstellen ................................ 3-26
Voorvork, controleren ........................... 6-31
Vrije slag van gasgreep, controleren .... 6-19
Vrije slag van remhendel,
controleren ......................................... 6-23
Vrijstandcontrolelampje .......................... 3-4WWaarschuwingslampje
brandstofniveau .................................... 3-5
Waarschuwingslampje
koelvloeistoftemperatuur ...................... 3-5
Waarschuwingslampje motorstoring....... 3-7
Waarschuwingslampje olieniveau .......... 3-4
Waarschuwingslampje stuurdemper ...... 3-7
Wiel (achter) ......................................... 6-40
Wielen................................................... 6-22
Wiellagers controleren .......................... 6-32
Wiel (voor) ............................................ 6-38ZZadels ................................................... 3-23
Zekeringen, vervangen ......................... 6-33
Zijstandaard .......................................... 3-31
Zijstandaard, controleren en smeren .... 6-30
U14BD2D0.book Page 2 Wednesday, June 16, 2010 5:38 PM
Page 110 of 112
A5-yoko_Blank.fm Page 1 Tuesday, April 8, 2003 11:43 AM
Page 111 of 112
A5-yoko_Blank.fm Page 1 Tuesday, April 8, 2003 11:43 AM
Page 112 of 112
YAMAHA MOTOR CO., LTD.
PRINTED IN THE NETHERLANDS
2010.06
DIC183
