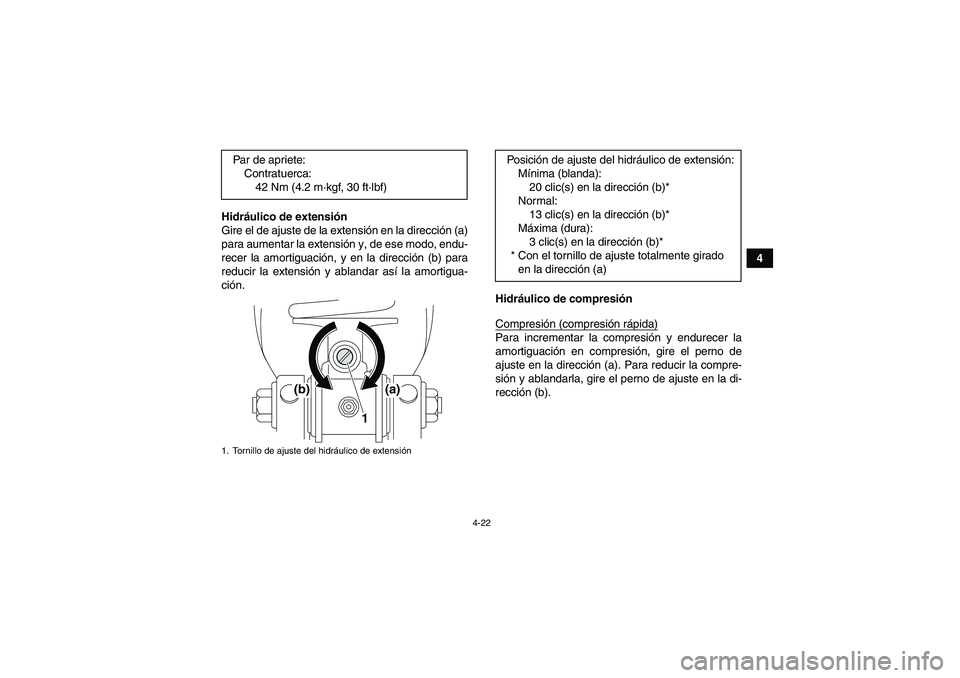

4 Hidráulico de extensión
Gire el de ajuste de la extensión en la dirección (a)
para aumentar la extensión y, de ese modo, endu-
recer la amortiguación, y en la dirección (b) para
reducir la extensión y ablandar así la amortigua-
ción.
Hidráulico de compresión
Compresión (compresión rápida)
Para incrementar la compresión y endurecer la
amortiguación en compresión, gire el perno de
ajuste en la dirección (a). Para reducir la compre-
sión y ablandarla, gire el perno de ajuste en la di-
rección (b). Par de apriete:
Contratuerca:
42 Nm (4.2 m·kgf, 30 ft·lbf)
1. Tornillo de ajuste del hidráulico de extensión
1
(b) (a)
Posición de ajuste del hidráulico de extensión:
Mínima (blanda):
20 clic(s) en la dirección (b)*
Normal:
13 clic(s) en la dirección (b)*
Máxima (dura):
3 clic(s) en la dirección (b)*
* Con el tornillo de ajuste totalmente girado
en la dirección (a)
U1AS61S0.book Page 22 Thursday, February 11, 2010 9:15 AM

4-23

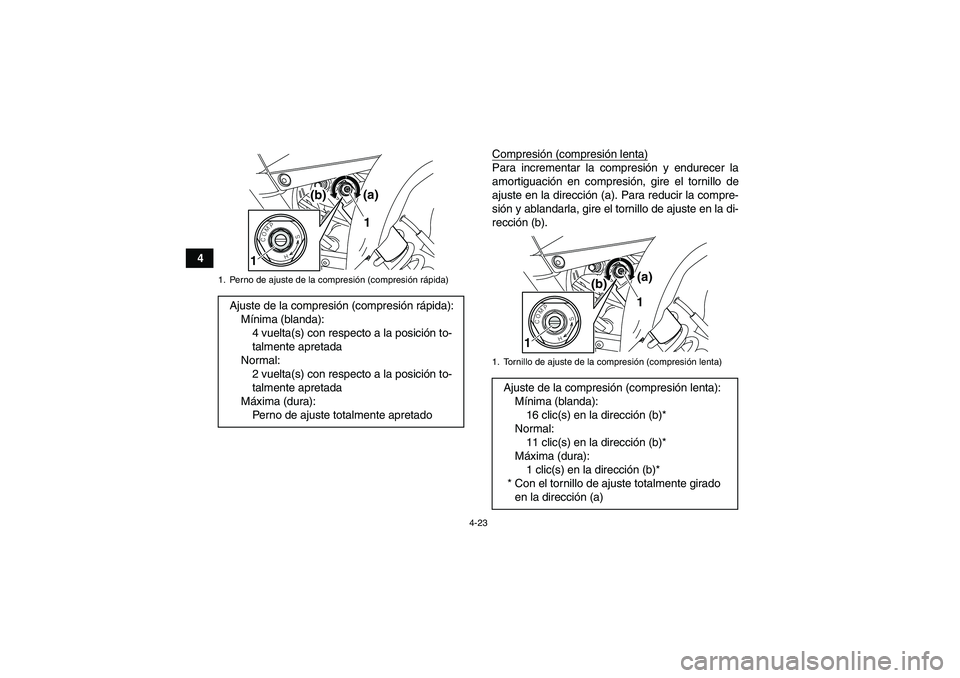

4Compresión (compresión lenta)
Para incrementar la compresión y endurecer la
amortiguación en compresión, gire el tornillo de
ajuste en la dirección (a). Para reducir la compre-
sión y ablandarla, gire el tornillo de ajuste en la di-
rección (b).
1. Perno de ajuste de la compresión (compresión rápida)Ajuste de la compresión (compresión rápida):
Mínima (blanda):
4 vuelta(s) con respecto a la posición to-
talmente apretada
Normal:
2 vuelta(s) con respecto a la posición to-
talmente apretada
Máxima (dura):
Perno de ajuste totalmente apretado
1 (b)(a)
1
1. Tornillo de ajuste de la compresión (compresión lenta)Ajuste de la compresión (compresión lenta):
Mínima (blanda):
16 clic(s) en la dirección (b)*
Normal:
11 clic(s) en la dirección (b)*
Máxima (dura):
1 clic(s) en la dirección (b)*
* Con el tornillo de ajuste totalmente girado
en la dirección (a)
1 (b)(a)
1
U1AS61S0.book Page 23 Thursday, February 11, 2010 9:15 AM

4-24
4

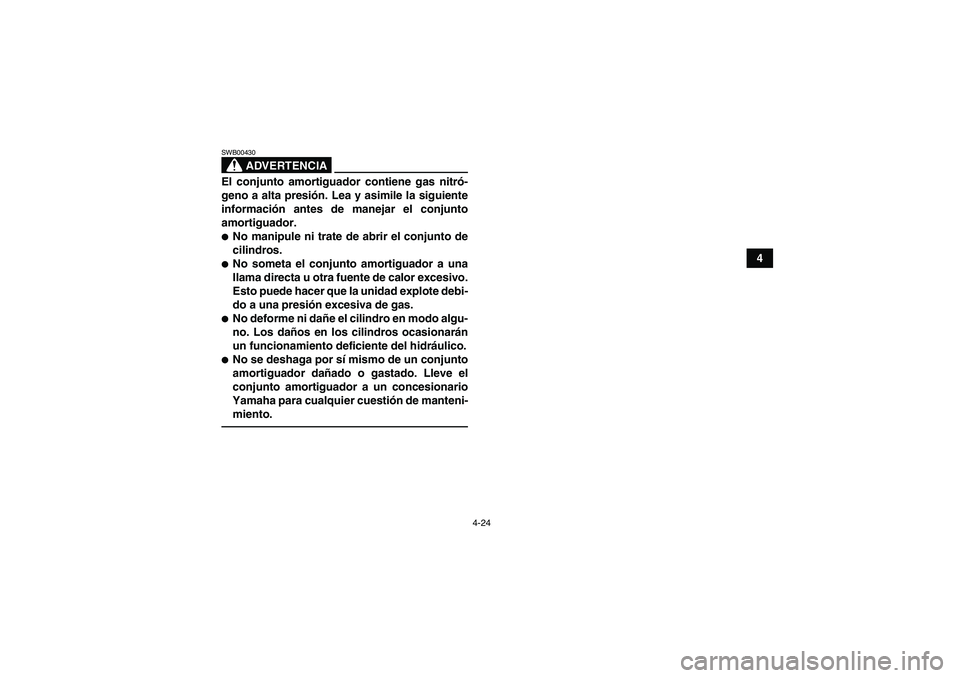

ADVERTENCIA
SWB00430El conjunto amortiguador contiene gas nitró-
geno a alta presión. Lea y asimile la siguiente
información antes de manejar el conjunto
amortiguador.
No manipule ni trate de abrir el conjunto de
cilindros.
No someta el conjunto amortiguador a una
llama directa u otra fuente de calor excesivo.
Esto puede hacer que la unidad explote debi-
do a una presión excesiva de gas.
No deforme ni dañe el cilindro en modo algu-
no. Los daños en los cilindros ocasionarán
un funcionamiento deficiente del hidráulico.
No se deshaga por sí mismo de un conjunto
amortiguador dañado o gastado. Lleve el
conjunto amortiguador a un concesionario
Yamaha para cualquier cuestión de manteni-
miento.
U1AS61S0.book Page 24 Thursday, February 11, 2010 9:15 AM

5-1
5
SBU19201
COMPROBACIONES ANTES DE LA UTILIZACIÓN
SBU19224Revise el estado del vehículo cada vez que lo utilice a fin de eliminar cualquier duda sobre su seguridad.
Siga siempre los procedimientos e intervalos de inspección y mantenimiento indicados en el Manual del
propietario.
ADVERTENCIA
SWB00481Las posibilidades de accidente o daños materiales aumentan si no se revisa y mantiene el vehículo
correctamente. No utilice el vehículo si detecta cualquier problema. Si un problema no puede sub-
sanarse por los procedimientos de ajuste indicados en este manual, haga revisar el vehículo en un
concesionario Yamaha.Antes de utilizar el vehículo compruebe los elementos siguientes:
ELEMENTO OPERACIÓNPÁGINA
GasolinaCompruebe el nivel de gasolina en el depósito de gasolina y, si es
necesario, añada la gasolina recomendada.
Compruebe si existen fugas en la línea de gasolina. Corrija si es
necesario.4-12, 5-4
Aceite de motorCompruebe el nivel de aceite en el motor y, si es necesario, añada
el aceite recomendado hasta el nivel especificado.
Compruebe si existen fugas de aceite en el ATV. Corrija si es nece-
sario.5-4, 8-15
U1AS61S0.book Page 1 Thursday, February 11, 2010 9:15 AM

5-2
5
Líquido refrigeranteCompruebe el nivel de líquido refrigerante en el depósito y, si es ne-
cesario, añada el líquido refrigerante recomendado hasta el nivel
especificado.
Compruebe si existen fugas en el sistema de refrigeración. Corrija
si es necesario.5-4, 8-20
Freno delanteroComprobar funcionamiento. Si el funcionamiento es blando o es-
ponjoso, solicitar a un concesionario Yamaha que purgue el siste-
ma hidráulico.
Compruebe el grado de desgaste de las pastillas de freno y, si es
necesario, sustitúyalas.
Compruebe el nivel de líquido de frenos en el depósito y, si es ne-
cesario, añada el líquido de frenos recomendado hasta el nivel es-
pecificado.
Comprobar si existen fugas en el sistema hidráulico. Corregir si es
necesario.5-4, 8-33, 8-34, 8-37
Freno traseroCompruebe el funcionamiento. Si el funcionamiento es blando o es-
ponjoso, solicite que un concesionario Yamaha purgue el sistema
hidráulico.
Compruebe el grado de desgaste de las pastillas de freno y, si es
necesario, sustitúyalas.
Compruebe el nivel de líquido de frenos en el depósito y, si es ne-
cesario, añada el líquido de frenos recomendado hasta el nivel es-
pecificado.
Compruebe si existen fugas en el sistema hidráulico. Corrija si es
necesario.5-4, 8-33, 8-34, 8-37
EmbragueCompruebe el funcionamiento, y corrija si es necesario.
Lubrique el cable si es necesario.
Compruebe el juego libre de la maneta, y ajuste si es necesario.8-40
Maneta de aceleraciónVerifique si el funcionamiento es suave. Lubrique el cable y la caja
de la maneta si es necesario.
Compruebe el juego libre del cable, y ajuste si es necesario.5-5, 8-31 ELEMENTO OPERACIÓNPÁGINA
U1AS61S0.book Page 2 Thursday, February 11, 2010 9:15 AM

5-3
5
Cables de mandoVerifique si el funcionamiento es suave. Lubrique si es necesario. 8-44
Cadena de transmisiónCompruebe el juego de la cadena de transmisión, y ajuste si es ne-
cesario.
Compruebe el estado de la cadena. Lubrique si es necesario.5-5, 8-41, 8-43
Ruedas y neumáticosCompruebe el estado de las ruedas, y sustitúyalas si están daña-
das.
Comprobar estado de los neumáticos y profundidad del dibujo.
Cambiar si es necesario.
Comprobar la presión. Corregir si es necesario.5-5
Pedal de cambioVerificar si el funcionamiento es suave.
Corregir si es necesario.8-45
Pedal de freno Verifique si el funcionamiento es suave. Lubrique el punto pivotante
del pedal si es necesario.8-45
Manetas de freno y de em-
bragueVerifique si el funcionamiento es suave. Lubrique los puntos pivo-
tantes de las manetas si es necesario.8-45
Fijaciones del chasisCompruebe que todas las tuercas, pernos y tornillos estén correc-
tamente apretados.5-8
Instrumentos, luces e in-
terruptoresCompruebe el funcionamiento, y corrija si es necesario. 5-8 ELEMENTO OPERACIÓNPÁGINAU1AS61S0.book Page 3 Thursday, February 11, 2010 9:15 AM

5-4
5
SBU19541Gasolina Asegúrese de que haya suficiente gasolina en el
depósito. (Véase la página 4-12).SBU19560Aceite de motor Asegúrese de que el aceite de motor está en el ni-
vel especificado. Añada aceite según se requiera.
(Véase la página 8-15).SBU19631Líquido refrigerante Asegúrese de que el líquido refrigerante está en el
nivel especificado. Añada líquido refrigerante se-
gún se requiera. (Véase la página 8-20).NOTAEl nivel de líquido refrigerante debe verificarse con
el motor en frío, ya que varía con la temperatura
del motor.
SBU19711Frenos delantero y trasero Maneta del freno y pedal de freno
Compruebe que no haya juego libre en la mane-
ta del freno. Si hay juego libre, haga revisar el
sistema de frenos en un concesionario Yamaha.
Compruebe si la altura del pedal de freno es co-
rrecta. (Véase la página 8-37). Si la altura del
pedal es incorrecta, solicite que la ajusten en un
concesionario Yamaha.
Compruebe el funcionamiento de la maneta y
del pedal. Deben poder moverse con suavidad y
deberá notar una firme sensación al aplicar los
frenos. De lo contrario, haga revisar el sistema
de frenos en un concesionario Yamaha.
Nivel del líquido de freno
Compruebe el nivel del líquido de freno. Añada lí-
quido si es necesario. (Véase la página 8-34).
Líquido de freno recomendado:
DOT 4
U1AS61S0.book Page 4 Thursday, February 11, 2010 9:15 AM

5-5
5Fugas del líquido de freno
Compruebe si hay alguna fuga de líquido de freno
por las juntas de los tubos o depósitos del líquido
de freno. Aplique los frenos con firmeza durante
un minuto. Si hay alguna fuga, haga revisar el sis-
tema de frenos en un concesionario Yamaha.
Funcionamiento de los frenos
Pruebe los frenos circulando a poca velocidad
después de haber arrancado para asegurarse de
que funcionan correctamente. Si los frenos no pro-
porcionan un rendimiento adecuado de frenado,
compruebe el grado de desgaste de las pastillas
de freno. (Véase la página 8-33).
SBU19761Maneta de aceleración Compruebe el funcionamiento de la maneta de
aceleración. Deberá acelerar con suavidad y vol-
ver a la posición de ralentí al soltarla. Si fuera ne-
cesario, haga que un concesionario Yamaha lo
corrija.
SBU19770Cadena de transmisión Compruebe el estado de la cadena de transmisión
y del juego de la cadena de transmisión. Lubrique
y ajuste la cadena de transmisión si es necesario.
(Véase la página 8-41).SBU19794Neumáticos Compruebe regularmente la presión de los neu-
máticos a fin de mantenerla en los valores reco-
mendados. Asimismo, compruebe si presentan
daños o desgaste.
Presión de los neumáticos
Utilice el manómetro de baja presión para compro-
bar y ajustar la presión de los neumáticos en frío.
Las presiones deberán ser iguales en ambos la-
dos. ¡ADVERTENCIA! El uso de este vehículo
con los neumáticos inflados a una presión in-
adecuada puede ocasionar la pérdida de con-
trol o el vuelco, con el consiguiente riesgo de
lesiones graves o un accidente mortal. Asimis-
mo, en condiciones de utilización extremas un
neumático inflado a una presión inferior a la
U1AS61S0.book Page 5 Thursday, February 11, 2010 9:15 AM
