2011 YAMAHA YFM350R ESP

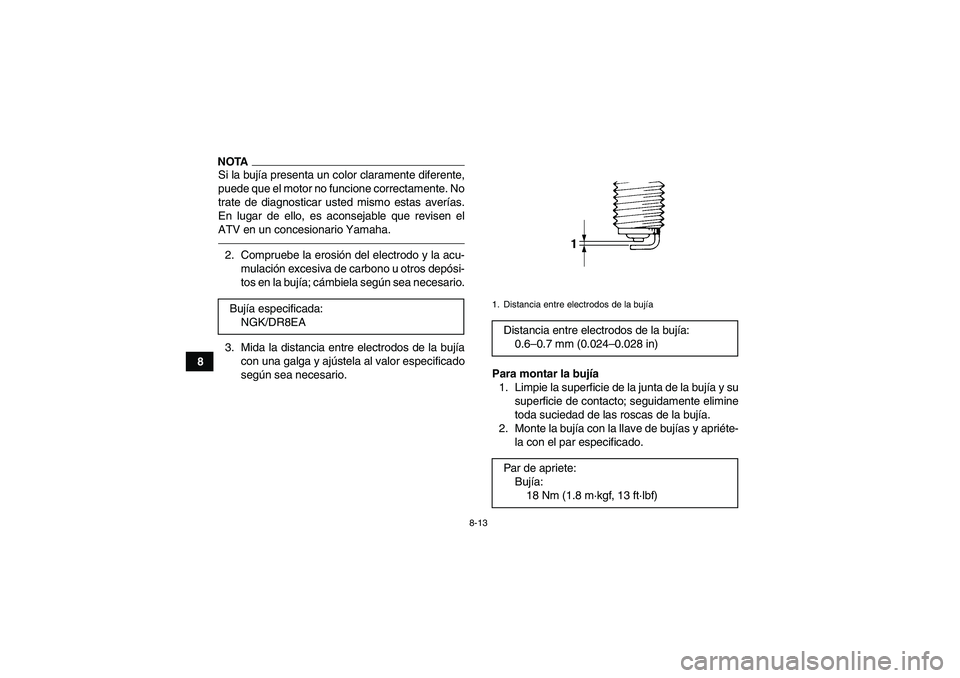

8-13
8
NOTASi la bujía presenta un color claramente diferente,
puede que el motor no funcione correctamente. No
trate de diagnosticar usted mismo estas averías.
En lugar de ello, es aconsejable que revisen el
ATV en un concesionario Yamaha.2. Compruebe la erosión del electrodo y la acu-
mulación excesiva de carbono u otros depósi-
tos en la bujía; cámbiela según sea necesario.
3. Mida la distancia entre electrodos de la bujía
con una galga y ajústela al valor especificado
según sea necesario.Para montar la bujía
1. Limpie la superficie de la junta de la bujía y su
superficie de contacto; seguidamente elimine
toda suciedad de las roscas de la bujía.
2. Monte la bujía con la llave de bujías y apriéte-
la con el par especificado. Bujía especificada:
NGK/DR8EA
1. Distancia entre electrodos de la bujíaDistancia entre electrodos de la bujía:
0.6–0.7 mm (0.024–0.028 in)
Par de apriete:
Bujía:
18 Nm (1.8 m·kgf, 13 ft·lbf)
U1BS61S0.book Page 13 Monday, April 12, 2010 2:02 PM

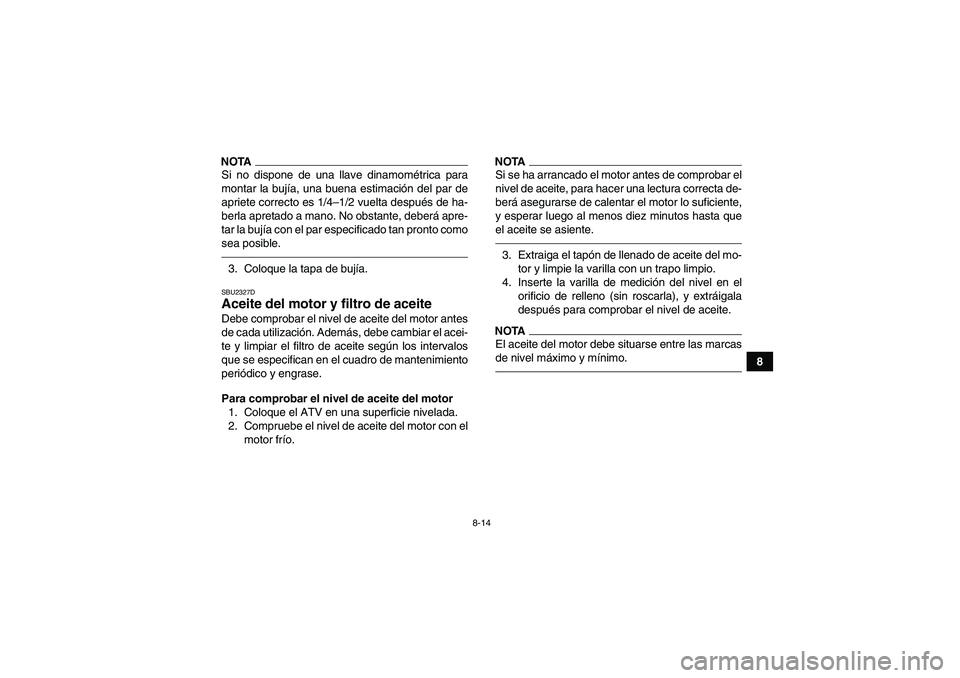

8-14
8
NOTASi no dispone de una llave dinamométrica para
montar la bujía, una buena estimación del par de
apriete correcto es 1/4–1/2 vuelta después de ha-
berla apretado a mano. No obstante, deberá apre-
tar la bujía con el par especificado tan pronto como
sea posible.3. Coloque la tapa de bujía.SBU2327DAceite del motor y filtro de aceite Debe comprobar el nivel de aceite del motor antes
de cada utilización. Además, debe cambiar el acei-
te y limpiar el filtro de aceite según los intervalos
que se especifican en el cuadro de mantenimiento
periódico y engrase.
Para comprobar el nivel de aceite del motor
1. Coloque el ATV en una superficie nivelada.
2. Compruebe el nivel de aceite del motor con el
motor frío.
NOTASi se ha arrancado el motor antes de comprobar el
nivel de aceite, para hacer una lectura correcta de-
berá asegurarse de calentar el motor lo suficiente,
y esperar luego al menos diez minutos hasta que
el aceite se asiente.3. Extraiga el tapón de llenado de aceite del mo-
tor y limpie la varilla con un trapo limpio.
4. Inserte la varilla de medición del nivel en el
orificio de relleno (sin roscarla), y extráigala
después para comprobar el nivel de aceite.NOTAEl aceite del motor debe situarse entre las marcas
de nivel máximo y mínimo.
U1BS61S0.book Page 14 Monday, April 12, 2010 2:02 PM

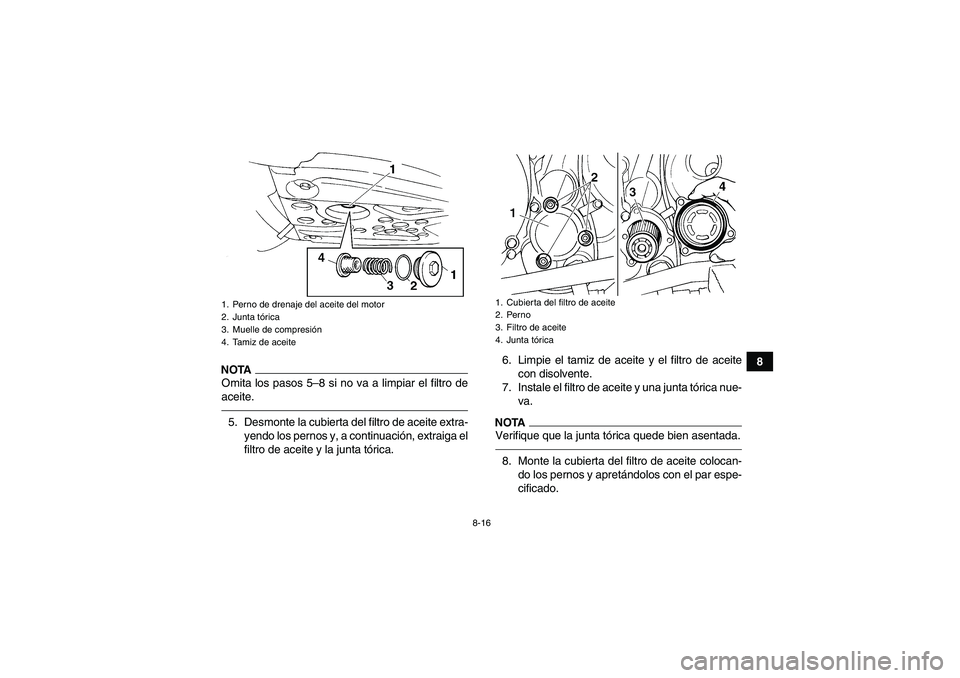

8-16
8
NOTAOmita los pasos 5–8 si no va a limpiar el filtro de
aceite.5. Desmonte la cubierta del filtro de aceite extra-
yendo los pernos y, a continuación, extraiga el
filtro de aceite y la junta tórica.6. Limpie el tamiz de aceite y el filtro de aceite
con disolvente.
7. Instale el filtro de aceite y una junta tórica nue-
va.
NOTAVerifique que la junta tórica quede bien asentada.8. Monte la cubierta del filtro de aceite colocan-
do los pernos y apretándolos con el par espe-
cificado.
1. Perno de drenaje del aceite del motor
2. Junta tórica
3. Muelle de compresión
4. Tamiz de aceite
1. Cubierta del filtro de aceite
2. Perno
3. Filtro de aceite
4. Junta tórica
U1BS61S0.book Page 16 Monday, April 12, 2010 2:02 PM

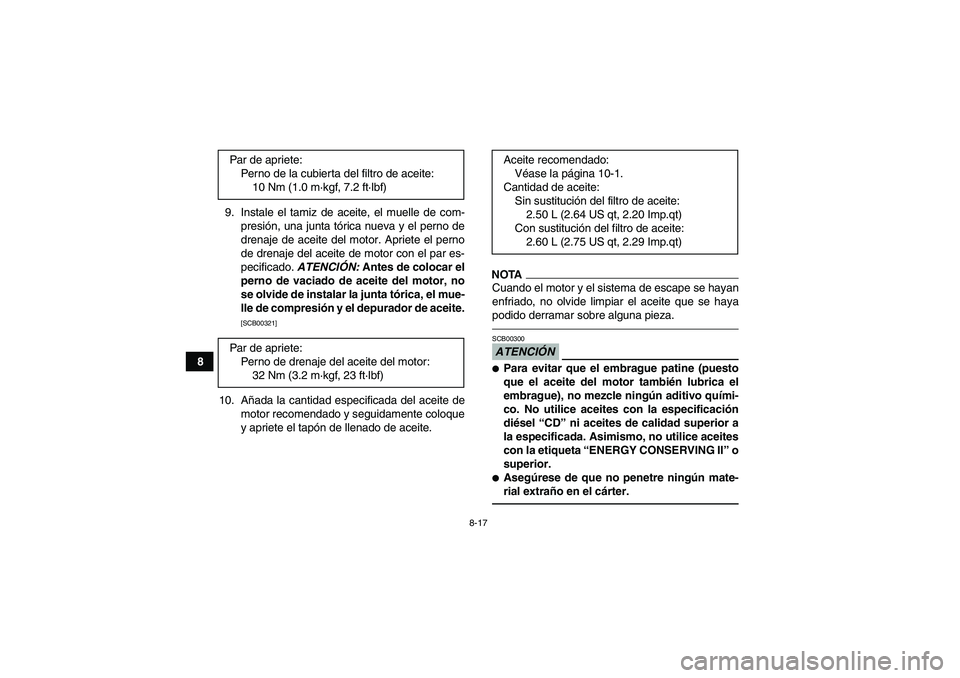

8-17
89. Instale el tamiz de aceite, el muelle de com-
presión, una junta tórica nueva y el perno de
drenaje de aceite del motor. Apriete el perno
de drenaje del aceite de motor con el par es-
pecificado. ATENCIÓN: Antes de colocar el
perno de vaciado de aceite del motor, no
se olvide de instalar la junta tórica, el mue-
lle de compresión y el depurador de aceite.
[SCB00321]
10. Añada la cantidad especificada del aceite de
motor recomendado y seguidamente coloque
y apriete el tapón de llenado de aceite.
NOTACuando el motor y el sistema de escape se hayan
enfriado, no olvide limpiar el aceite que se haya
podido derramar sobre alguna pieza.ATENCIÓNSCB00300
Para evitar que el embrague patine (puesto
que el aceite del motor también lubrica el
embrague), no mezcle ningún aditivo quími-
co. No utilice aceites con la especificación
diésel “CD” ni aceites de calidad superior a
la especificada. Asimismo, no utilice aceites
con la etiqueta “ENERGY CONSERVING II” o
superior.
Asegúrese de que no penetre ningún mate-
rial extraño en el cárter.
Par de apriete:
Perno de la cubierta del filtro de aceite:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Par de apriete:
Perno de drenaje del aceite del motor:
32 Nm (3.2 m·kgf, 23 ft·lbf)
Aceite recomendado:
Véase la página 10-1.
Cantidad de aceite:
Sin sustitución del filtro de aceite:
2.50 L (2.64 US qt, 2.20 Imp.qt)
Con sustitución del filtro de aceite:
2.60 L (2.75 US qt, 2.29 Imp.qt)
U1BS61S0.book Page 17 Monday, April 12, 2010 2:02 PM

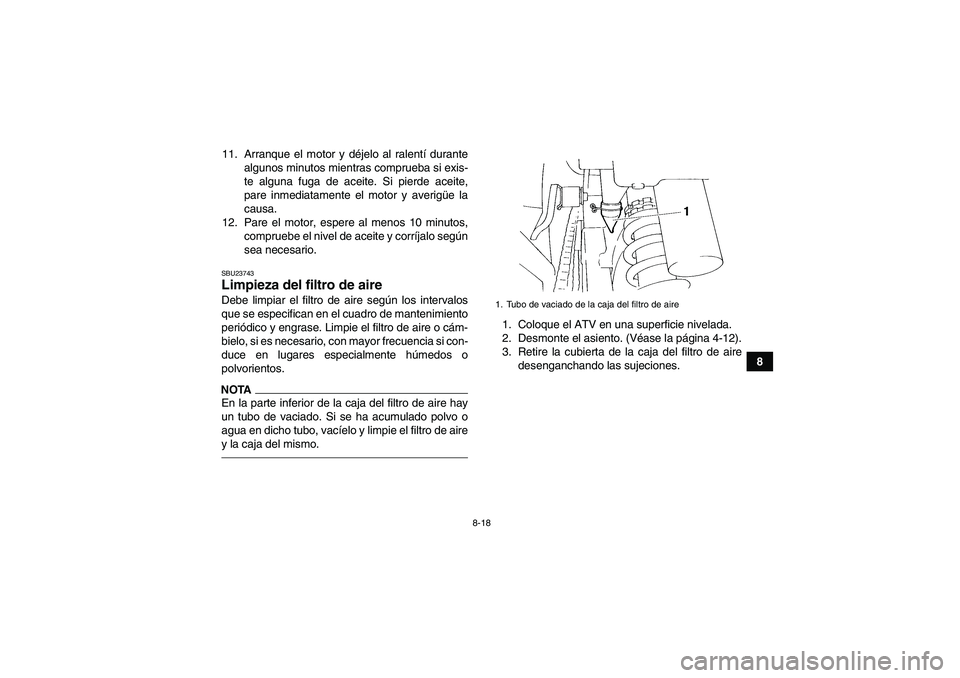

8-18
8 11. Arranque el motor y déjelo al ralentí durante
algunos minutos mientras comprueba si exis-
te alguna fuga de aceite. Si pierde aceite,
pare inmediatamente el motor y averigüe la
causa.
12. Pare el motor, espere al menos 10 minutos,
compruebe el nivel de aceite y corríjalo según
sea necesario.
SBU23743Limpieza del filtro de aire Debe limpiar el filtro de aire según los intervalos
que se especifican en el cuadro de mantenimiento
periódico y engrase. Limpie el filtro de aire o cám-
bielo, si es necesario, con mayor frecuencia si con-
duce en lugares especialmente húmedos o
polvorientos.NOTAEn la parte inferior de la caja del filtro de aire hay
un tubo de vaciado. Si se ha acumulado polvo o
agua en dicho tubo, vacíelo y limpie el filtro de aire
y la caja del mismo.
1. Coloque el ATV en una superficie nivelada.
2. Desmonte el asiento. (Véase la página 4-12).
3. Retire la cubierta de la caja del filtro de aire
desenganchando las sujeciones.1. Tubo de vaciado de la caja del filtro de aire
U1BS61S0.book Page 18 Monday, April 12, 2010 2:02 PM

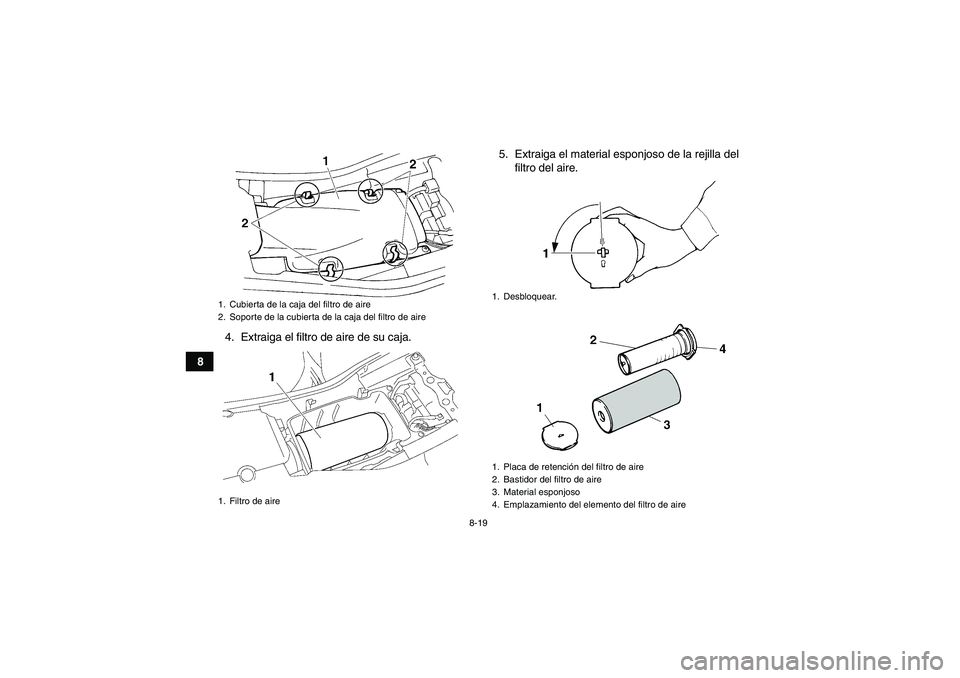

8-19
84. Extraiga el filtro de aire de su caja.5. Extraiga el material esponjoso de la rejilla del
filtro del aire.
1. Cubierta de la caja del filtro de aire
2. Soporte de la cubierta de la caja del filtro de aire
1. Filtro de aire
1. Desbloquear.
1. Placa de retención del filtro de aire
2. Bastidor del filtro de aire
3. Material esponjoso
4. Emplazamiento del elemento del filtro de aire
U1BS61S0.book Page 19 Monday, April 12, 2010 2:02 PM

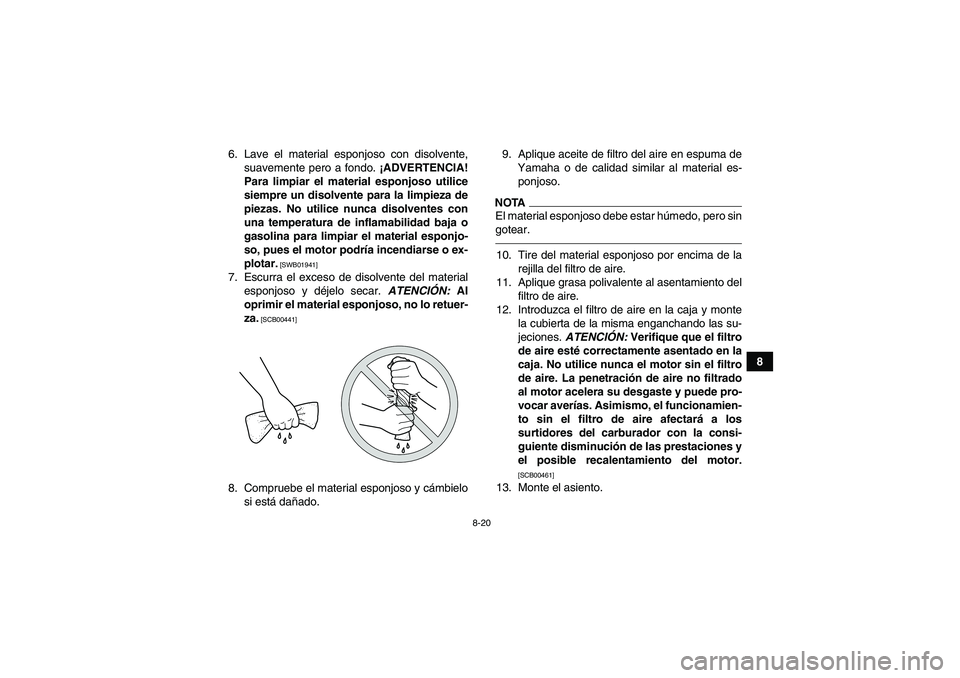

8-20
8 6. Lave el material esponjoso con disolvente,
suavemente pero a fondo. ¡ADVERTENCIA!
Para limpiar el material esponjoso utilice
siempre un disolvente para la limpieza de
piezas. No utilice nunca disolventes con
una temperatura de inflamabilidad baja o
gasolina para limpiar el material esponjo-
so, pues el motor podría incendiarse o ex-
plotar.
[SWB01941]
7. Escurra el exceso de disolvente del material
esponjoso y déjelo secar. ATENCIÓN: Al
oprimir el material esponjoso, no lo retuer-
za.
[SCB00441]
8. Compruebe el material esponjoso y cámbielo
si está dañado.9. Aplique aceite de filtro del aire en espuma de
Yamaha o de calidad similar al material es-
ponjoso.
NOTAEl material esponjoso debe estar húmedo, pero sin
gotear.10. Tire del material esponjoso por encima de la
rejilla del filtro de aire.
11. Aplique grasa polivalente al asentamiento del
filtro de aire.
12. Introduzca el filtro de aire en la caja y monte
la cubierta de la misma enganchando las su-
jeciones. ATENCIÓN: Verifique que el filtro
de aire esté correctamente asentado en la
caja. No utilice nunca el motor sin el filtro
de aire. La penetración de aire no filtrado
al motor acelera su desgaste y puede pro-
vocar averías. Asimismo, el funcionamien-
to sin el filtro de aire afectará a los
surtidores del carburador con la consi-
guiente disminución de las prestaciones y
el posible recalentamiento del motor.
[SCB00461]
13. Monte el asiento.
U1BS61S0.book Page 20 Monday, April 12, 2010 2:02 PM

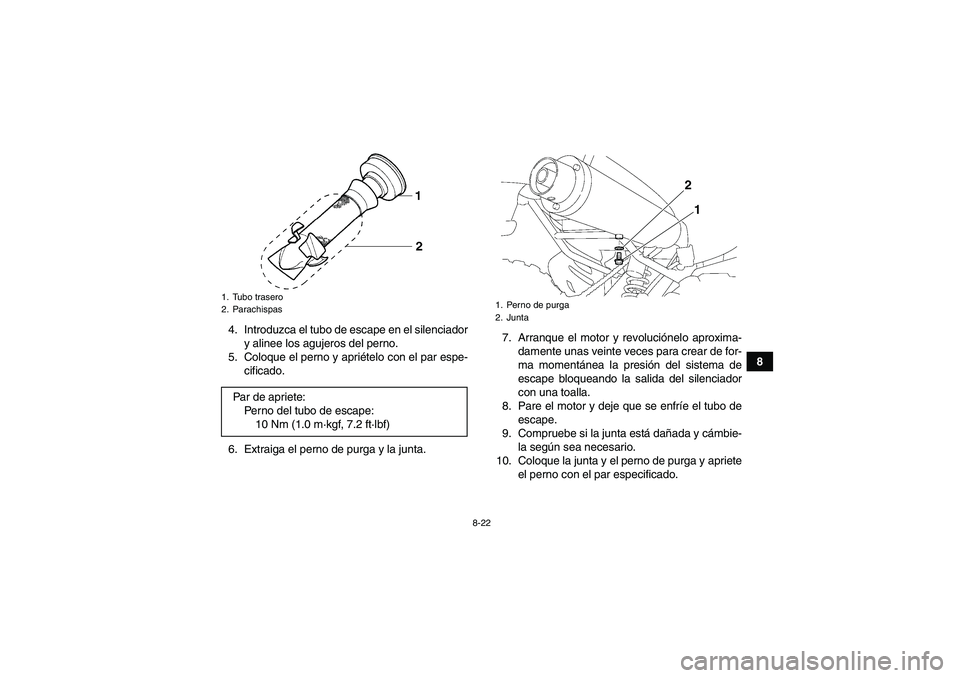

8-22
8 4. Introduzca el tubo de escape en el silenciador
y alinee los agujeros del perno.
5. Coloque el perno y apriételo con el par espe-
cificado.
6. Extraiga el perno de purga y la junta.7. Arranque el motor y revoluciónelo aproxima-
damente unas veinte veces para crear de for-
ma momentánea la presión del sistema de
escape bloqueando la salida del silenciador
con una toalla.
8. Pare el motor y deje que se enfríe el tubo de
escape.
9. Compruebe si la junta está dañada y cámbie-
la según sea necesario.
10. Coloque la junta y el perno de purga y apriete
el perno con el par especificado.
1. Tubo trasero
2. ParachispasPar de apriete:
Perno del tubo de escape:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
1. Perno de purga
2. Junta
12
U1BS61S0.book Page 22 Monday, April 12, 2010 2:02 PM
