Page 65 of 88

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-24
6
FAU23272
Contrôle de la fourche Il faut contrôler l’état et le fonctionnement
de la fourche en procédant comme suit aux
fréquences spécifiées dans le tableau des
entretiens et graissages périodiques.
Contrôle de l’état général
S’assurer que les tubes plongeurs ne sont
ni griffés ni endommagés et que les fuites
d’huile ne sont pas importantes.
Contrôle du fonctionnement
1. Placer le véhicule sur un plan horizon-
tal et veiller à ce qu’il soit dressé à la
verticale. AVERTISSEMENT ! Pour
éviter les accidents corporels, caler
solidement le véhicule pour qu’il ne
puisse se renverser.
[FWA10751]
2. Tout en actionnant le frein avant, ap-
puyer fermement à plusieurs reprises
sur le guidon afin de contrôler si la
fourche se comprime et se détend en
douceur.
ATTENTION
FCA10590
Si la fourche est endommagée ou si elle
ne fonctionne pas en douceur, la faire
contrôler et, si nécessaire, réparer par
un concessionnaire Yamaha.
FAU23283
Contrôle de la direction Des roulements de direction usés ou des-
serrés peuvent représenter un danger. Il
convient dès lors de vérifier le fonctionne-
ment de la direction en procédant comme
suit aux fréquences spécifiées dans le ta-
bleau des entretiens et graissages périodi-
ques.
1. Placer une cale sous le moteur afin de
surélever la roue avant. (Se référer à
la page 6-32 pour plus de détails.)
AVERTISSEMENT ! Pour éviter les
accidents corporels, caler solide-
ment le véhicule pour qu’il ne
puisse se renverser.
[FWA10751]
2. Maintenir la base des bras de fourche
et essayer de les déplacer vers l’avant
et l’arrière. Si un jeu quelconque est
ressenti, faire contrôler et, si néces-
saire, réparer la direction par un con-
cessionnaire Yamaha.
U26PF2F0.book Page 24 Thursday, May 13, 2010 2:37 PM
Page 66 of 88

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-25
6
FAU23291
Contrôle des roulements de roue Contrôler les roulements de roue avant et
arrière aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques. Si le moyeu de roue a du jeu ou si la
roue ne tourne pas régulièrement, faire con-
trôler les roulements de roue par un conces-
sionnaire Yamaha.
FAU50210
Batterie La batterie se trouve sous la selle du pilote.
(Voir page 3-15.)
La batterie de ce véhicule est de type
plomb-acide à régulation par soupape
(VRLA). Il n’est pas nécessaire de contrôler
le niveau d’électrolyte ni d’ajouter de l’eau
distillée. Il convient toutefois de vérifier la
connexion des câbles de batterie et de res-
serrer, si nécessaire.
AVERTISSEMENT
FWA10760
L’électrolyte de batterie est extrê-
mement toxique, car l’acide sulfuri-
que qu’il contient peut causer de
graves brûlures. Éviter tout contact
d’électrolyte avec la peau, les yeux
1. Câble positif de batterie (rouge)
2. Batterie
3. Câble négatif de batterie (noir)
21
3
U26PF2F0.book Page 25 Thursday, May 13, 2010 2:37 PM
Page 67 of 88

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-26
6
ou les vêtements et toujours se pro-
téger les yeux lors de travaux à
proximité d’une batterie. En cas de
contact avec de l’électrolyte, effec-
tuer les PREMIERS SOINS suivants.
EXTERNE : rincer abondamment
à l’eau courante.
INTERNE : boire beaucoup d’eau
ou de lait et consulter immédiate-
ment un médecin.
YEUX : rincer à l’eau courante
pendant 15 minutes et consulter
rapidement un médecin.
Les batteries produisent de l’hydro-
gène, un gaz inflammable. Éloigner
la batterie des étincelles, flammes,
cigarettes, etc., et toujours veiller à
bien ventiler la pièce où l’on re-
charge une batterie, si la charge est
effectuée dans un endroit clos.
TENIR TOUTE BATTERIE HORS DE
PORTÉE DES ENFANTS.
Charge de la batterie
Confier la charge de la batterie à un conces-
sionnaire Yamaha dès que possible si elle
semble être déchargée. Ne pas oublier
qu’une batterie se décharge plus rapide-
ment si le véhicule est équipé d’accessoires
électriques.
ATTENTION
FCA16521
Recourir à un chargeur spécial à tension
constante pour charger les batteries de
type plomb-acide à régulation par sou-
pape (VRLA). Le recours à un chargeur
de batterie conventionnel endommage-
rait la batterie.Entreposage de la batterie
1. Quand le véhicule est remisé pendant
un mois ou plus, déposer la batterie, la
recharger complètement et la ranger
dans un endroit frais et sec.
ATTENTION : Avant de déposer la
batterie, s’assurer d’avoir tourné la
clé sur “OFF”, puis débrancher le
câble négatif avant de débrancher
le câble positif.
[FCA16302]
2. Quand la batterie est remisée pour
plus de deux mois, il convient de la
contrôler au moins une fois par mois et
de la recharger quand nécessaire.
3. Charger la batterie au maximum avant
de la remonter sur le véhicule.
ATTENTION : Avant de reposer la
batterie, s’assurer d’avoir tourné la
clé sur “OFF”, puis brancher le câ-
ble positif avant de brancher le câ-
ble négatif.
[FCA16840]
4. Après avoir remonté la batterie, tou-
jours veiller à connecter correctement
ses câbles aux bornes.ATTENTION
FCA16530
Toujours veiller à ce que la batterie soit
chargée. Remiser une batterie déchar-
gée risque de l’endommager de façon ir-
réversible.
U26PF2F0.book Page 26 Thursday, May 13, 2010 2:37 PM
Page 68 of 88

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-27
6
FAU47134

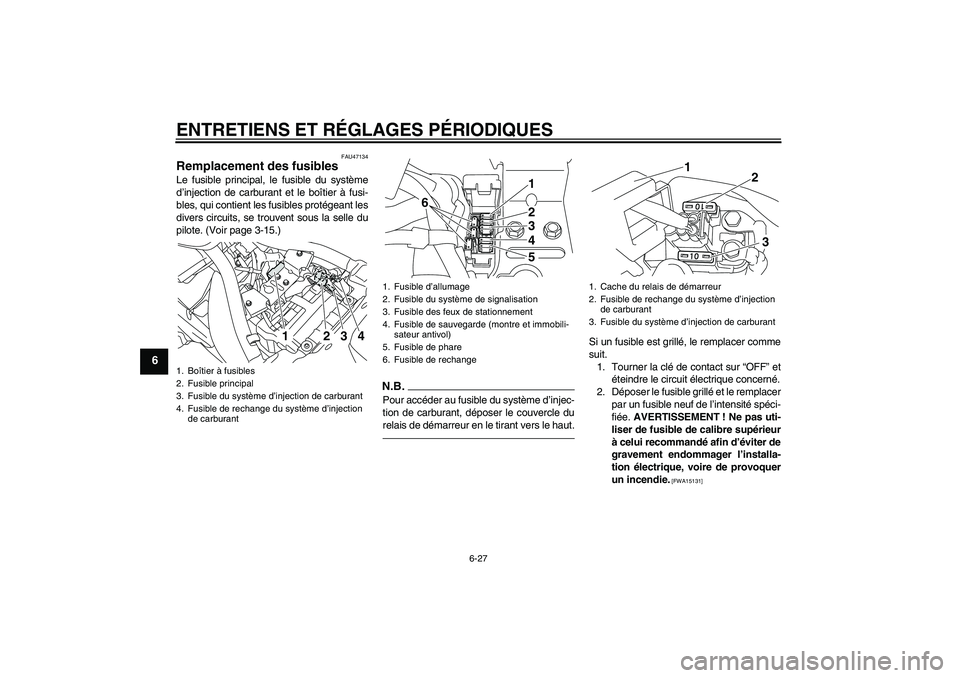

Remplacement des fusibles Le fusible principal, le fusible du système
d’injection de carburant et le boîtier à fusi-
bles, qui contient les fusibles protégeant les
divers circuits, se trouvent sous la selle du
pilote. (Voir page 3-15.)
N.B.Pour accéder au fusible du système d’injec-
tion de carburant, déposer le couvercle du
relais de démarreur en le tirant vers le haut.
Si un fusible est grillé, le remplacer comme
suit.
1. Tourner la clé de contact sur “OFF” et
éteindre le circuit électrique concerné.
2. Déposer le fusible grillé et le remplacer
par un fusible neuf de l’intensité spéci-
fiée. AVERTISSEMENT ! Ne pas uti-
liser de fusible de calibre supérieur
à celui recommandé afin d’éviter de
gravement endommager l’installa-
tion électrique, voire de provoquer
un incendie.
[FWA15131]
1. Boîtier à fusibles
2. Fusible principal
3. Fusible du système d’injection de carburant
4. Fusible de rechange du système d’injection
de carburant
3
4
2
1
1. Fusible d’allumage
2. Fusible du système de signalisation
3. Fusible des feux de stationnement
4. Fusible de sauvegarde (montre et immobili-
sateur antivol)
5. Fusible de phare
6. Fusible de rechange
1
2
3
4
5 6
1. Cache du relais de démarreur
2. Fusible de rechange du système d’injection
de carburant
3. Fusible du système d’injection de carburant
3 2
1
U26PF2F0.book Page 27 Thursday, May 13, 2010 2:37 PM
Page 69 of 88

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-28
6
3. Tourner la clé de contact sur “ON” et
allumer le circuit électrique concerné
afin de vérifier si le dispositif électrique
fonctionne.
4. Si le fusible neuf grille immédiatement,
faire contrôler l’installation électrique
par un concessionnaire Yamaha.
FAU48511
Remplacement de l’ampoule du
phare Le phare est équipé d’une ampoule de
quartz. Si l’ampoule du phare grille, la rem-
placer comme suit :ATTENTION
FCA10650
Veiller à ne pas endommager les pièces
suivantes :
Ampoule de phare
Ne jamais toucher le verre d’une
ampoule de phare afin de ne pas
laisser de résidus graisseux. La
graisse réduit la transparence du
verre mais aussi la luminosité de
l’ampoule, ainsi que sa durée de
service. Nettoyer soigneusement
toute crasse ou trace de doigts sur
l’ampoule avec un chiffon imbibé
d’alcool ou de diluant pour pein-
ture.
Lentille de phare
Ne pas coller de pellicules colorées
ni autres adhésifs sur la lentille du
phare.
Ne pas monter une ampoule de
phare d’un wattage supérieur à ce-
lui spécifié.
1. Déposer l’optique de phare après
avoir retiré les vis.
2. Déconnecter la fiche rapide de phare,
puis déposer la protection de l’am-
poule. Fusibles spécifiés:
Fusible principal:
40.0 A
Fusible de phare:
20.0 A
Fusible du système de signalisation:
10.0 A
Fusible d’allumage:
15.0 A
Fusible des feux de stationnement:
10.0 A
Fusible du système d’injection de
carburant:
10.0 A
Fusible de sauvegarde:
10.0 A1. Ne pas toucher le verre de l’ampoule.
1. Vis
1
U26PF2F0.book Page 28 Thursday, May 13, 2010 2:37 PM
Page 70 of 88
ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-29
6
3. Décrocher le porte-ampoule du phare,
puis retirer l’ampoule grillée.
4. Monter une ampoule de phare neuve
et la fixer à l’aide du porte-ampoule.
5. Reposer la protection d’ampoule de
phare, puis connecter la fiche rapide.
N.B.En reposant la protection d’ampoule de
phare, s’assurer de diriger le repère “TOP”
vers le haut.6. Monter l’optique de phare, puis la fixer
à l’aide de ses vis.
7. Si nécessaire, faire régler le faisceau
de phare par un concessionnaire
Yamaha.
FAU24133
Remplacement de l’ampoule du
feu arrière/stop 1. Déposer la lentille du feu stop/arrière
après avoir retiré les vis.
2. Retirer l’ampoule grillée en l’enfonçant
et en la tournant dans le sens inverse
des aiguilles d’une montre.
1. Fiche rapide de phare
2. Protection de l’ampoule de phare
1. Porte-ampoule du phare
1
2
1
1. Repère “TOP”
TOP
1
1. Vis
1. Ampoule de feu arrière/stop
11
U26PF2F0.book Page 29 Thursday, May 13, 2010 2:37 PM
Page 71 of 88
ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-30
6
3. Monter une ampoule neuve dans la
douille, l’enfoncer et la tourner à fond
dans le sens des aiguilles d’une mon-
tre.
4. Remettre la lentille en place et la fixer
à l’aide de ses vis. ATTENTION : Ne
pas serrer les vis à l’excès afin de
ne pas risquer de casser la lentille.
[FCA10681]FAU24212
Remplacement d’une ampoule
de clignotant 1. Retirer la lentille du clignotant après
avoir retiré les vis.
2. Retirer l’ampoule grillée en l’enfonçant
et en la tournant dans le sens inverse
des aiguilles d’une montre.3. Monter une ampoule neuve dans la
douille, l’enfoncer et la tourner à fond
dans le sens des aiguilles d’une mon-
tre.
4. Remettre la lentille en place et la fixer
à l’aide de ses vis. ATTENTION : Ne
pas serrer les vis à l’excès afin de
ne pas risquer de casser la lentille.
[FCA10681]
1. Vis
1. Lentille du clignotant
2. Ampoule de clignotant
2
1
U26PF2F0.book Page 30 Thursday, May 13, 2010 2:37 PM
Page 72 of 88
ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-31
6
FAU24324
Remplacement d’une ampoule
d’éclairage de la plaque d’imma-
triculation 1. Retirer le bloc d’éclairage de la plaque
d’immatriculation après avoir enlevé
les écrous, les rondelles et les caout-
choucs-amortisseurs.
2. Retirer la lentille du bloc d’éclairage de
la plaque d’immatriculation après avoir
enlevé les écrous et les rondelles.3. Extraire l’ampoule grillée en tirant sur
celle-ci.
4. Monter une ampoule neuve dans la
douille.5. Monter la lentille sur le bloc d’éclairage
de la plaque d’immatriculation et la
fixer à l’aide des rondelles et des
écrous.
6. Monter le bloc d’éclairage de la plaque
d’immatriculation et le fixer à l’aide des
caoutchoucs-amortisseurs, des ron-
delles et des écrous.1.Écrou
2. Rondelle
3. Rondelle d’amortissement en caoutchouc
123
123
1.Écrou
2. Rondelle
1. Ampoule d’éclairage de la plaque d’immatri-
culation
1
2
1
U26PF2F0.book Page 31 Thursday, May 13, 2010 2:37 PM
