MANUTENÇÃO PERIÓDICA E AJUSTES
6-24
6
PAU23251
Lubrificação da suspensão tra-
seira Os pontos de articulação da suspensão tra-
seira devem ser lubrificados por um con-
cessionário Yamaha nos intervalos
especificados na tabela de lubrificação e
manutenção periódica.
PAU23272
Verificação da forquilha dianteira O estado e funcionamento da forquilha di-
anteira deverão ser verificados como se se-
gue, nos intervalos especificados na tabela
de lubrificação e manutenção periódica.
Verificação do estado
Verifique se os tubos internos estão arra-
nhados, danificados ou perdem óleo em ex-
cesso.
Verificação do funcionamento
1. Coloque o veículo numa superfície ni-
velada e segure-o numa posição verti-
cal. AVISO! Para evitar ferimentos,
apoie bem o veículo para que não
haja o perigo de este tombar.
[PWA10751]
2. Com o travão dianteiro accionado,
empurre várias vezes o guiador com
força para baixo para verificar se a for-
quilha dianteira se comprime e recua
suavemente.
PRECAUÇÃO
PCA10590
Se encontrar quaisquer danos na forqui-
lha dianteira ou se esta não funcionar
devidamente, solicite a um concessio-
nário Yamaha que a verifique ou repare.
Lubrificante recomendado:
Massa de lubrificação de sabão de
lítio
U26PP2P0.book Page 24 Friday, May 14, 2010 3:47 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-25
6
PAU23283
Verificação da direcção Os rolamentos da direcção gastos ou soltos
podem provocar situações de perigo. Por-
tanto, o funcionamento da direcção deverá
ser verificado do modo que se segue e nos
intervalos de tempo especificados na tabela
de lubrificação e manutenção periódica.
1. Coloque um cavalete por baixo do mo-
tor para elevar a roda da frente do
chão. (Consulte a página 6-32 para
obter mais informações.) AVISO!
Para evitar ferimentos, apoie bem o
veículo para que não haja o perigo
de este tombar.
[PWA10751]
2. Segure as extremidades inferiores das
pernas da forquilha dianteira e tente
deslocá-las para a frente e para trás.
Se sentir alguma folga, solicite a um
concessionário Yamaha que verifique
e repare a direcção.
PAU23291
Verificação dos rolamentos de
roda Os rolamentos de roda dianteiros e trasei-
ros têm de ser verificados nos intervalos de
tempo especificados na tabela de lubrifica-
ção e manutenção periódica. Se houver
uma folga no cubo da roda ou se a roda não
virar suavemente, solicite a um concessio-
nário Yamaha que verifique os rolamentos
de roda.
PAU50210
Bateria A bateria encontra-se por baixo do assento
do condutor. (Consulte a página 3-15.)
Este modelo está equipado com uma bate-
ria VRLA (chumbo-ácido com regulação por
válvula). Não é necessário verificar o elec-
trólito nem acrescentar água destilada. No
entanto, as ligações dos fios da bateria de-
vem ser verificadas e, se necessário, aper-
tadas.
AV I S O
PWA10760


O electrólito é venenoso e perigoso
pois contém ácido sulfúrico, o qual
provoca queimaduras graves. Evite
o contacto com a pele, os olhos ou
o vestuário e proteja sempre os
1. Fio de bateria positivo (vermelho)
2. Bateria
3. Fio de bateria negativo (preto)
21
3
U26PP2P0.book Page 25 Friday, May 14, 2010 3:47 PM

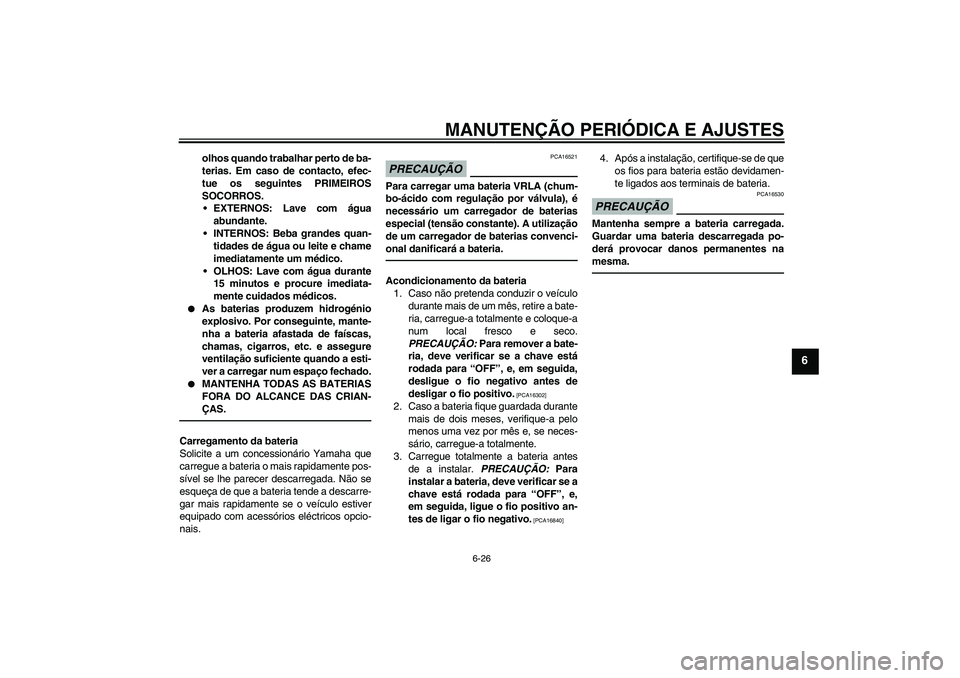

MANUTENÇÃO PERIÓDICA E AJUSTES
6-26
6
olhos quando trabalhar perto de ba-
terias. Em caso de contacto, efec-
tue os seguintes PRIMEIROS
SOCORROS.
EXTERNOS: Lave com água
abundante.
INTERNOS: Beba grandes quan-
tidades de água ou leite e chame
imediatamente um médico.
OLHOS: Lave com água durante
15 minutos e procure imediata-
mente cuidados médicos.


As baterias produzem hidrogénio
explosivo. Por conseguinte, mante-
nha a bateria afastada de faíscas,
chamas, cigarros, etc. e assegure
ventilação suficiente quando a esti-
ver a carregar num espaço fechado.


MANTENHA TODAS AS BATERIAS
FORA DO ALCANCE DAS CRIAN-
ÇAS.
Carregamento da bateria
Solicite a um concessionário Yamaha que
carregue a bateria o mais rapidamente pos-
sível se lhe parecer descarregada. Não se
esqueça de que a bateria tende a descarre-
gar mais rapidamente se o veículo estiver
equipado com acessórios eléctricos opcio-
nais.
PRECAUÇÃO
PCA16521
Para carregar uma bateria VRLA (chum-
bo-ácido com regulação por válvula), é
necessário um carregador de baterias
especial (tensão constante). A utilização
de um carregador de baterias convenci-
onal danificará a bateria.Acondicionamento da bateria
1. Caso não pretenda conduzir o veículo
durante mais de um mês, retire a bate-
ria, carregue-a totalmente e coloque-a
num local fresco e seco.
PRECAUÇÃO: Para remover a bate-
ria, deve verificar se a chave está
rodada para “OFF”, e, em seguida,
desligue o fio negativo antes de
desligar o fio positivo.
[PCA16302]
2. Caso a bateria fique guardada durante
mais de dois meses, verifique-a pelo
menos uma vez por mês e, se neces-
sário, carregue-a totalmente.
3. Carregue totalmente a bateria antes
de a instalar. PRECAUÇÃO: Para
instalar a bateria, deve verificar se a
chave está rodada para “OFF”, e,
em seguida, ligue o fio positivo an-
tes de ligar o fio negativo.
[PCA16840]
4. Após a instalação, certifique-se de que
os fios para bateria estão devidamen-
te ligados aos terminais de bateria.PRECAUÇÃO
PCA16530
Mantenha sempre a bateria carregada.
Guardar uma bateria descarregada po-
derá provocar danos permanentes na
mesma.
U26PP2P0.book Page 26 Friday, May 14, 2010 3:47 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-27
6
PAU47134
Substituição dos fusíveis O fusível principal, o fusível do sistema de
injecção de combustível e a caixa de fusí-
veis, que contém os fusíveis para os dife-
rentes circuitos, encontram-se por baixo do
assento do condutor. (Consulte a página
3-15.)
NOTAPara aceder ao fusível do sistema de injec-
ção de combustível, remova a cobertura do
relé do motor de arranque puxando-a para
cima.
Se um fusível estiver queimado, substitua-o
do modo seguinte.
1. Rode a chave para “OFF” e desligue o
circuito eléctrico em questão.
2. Retire o fusível queimado e instale um
novo fusível com a amperagem espe-
cificada. AVISO! Não utilize um fusí-
vel com uma amperagem superior à
recomendada, para evitar causar
grandes danos no sistema eléctrico
e possivelmente um incêndio.
[PWA15131]
1. Caixa de fusíveis
2. Fusível principal
3. Fusível do sistema de injecção
4. Fusível de substituição do sistema de injec-
ção de combustível
3
4
2
1
1. Fusível da ignição
2. Fusível do sistema de sinalização
3. Fusível da luz de estacionamento
4. Fusível de reserva (para o relógio e o siste-
ma imobilizador)
5. Fusível do farol dianteiro
6. Fusível de substituição
1
2
3
4
5 6
1. Cobertura do relé do motor de arranque
2. Fusível de substituição do sistema de injec-
ção de combustível
3. Fusível do sistema de injecção
3 2
1
U26PP2P0.book Page 27 Friday, May 14, 2010 3:47 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-28
6
3. Rode a chave para “ON” e ligue o cir-
cuito eléctrico em questão para verifi-
car se o dispositivo funciona.
4. Caso o fusível se volte imediatamente
a queimar, solicite a um concessioná-
rio Yamaha que verifique o sistema
eléctrico.
PAU48511
Substituição da lâmpada do farol
dianteiro Este modelo está equipado com uma lâm-
pada do farol dianteiro de quartzo. Se a
lâmpada do farol dianteiro se fundir, substi-
tua-a do modo que se segue.PRECAUÇÃO
PCA10650
Tenha cuidado para não danificar as se-
guintes peças:

Lâmpada do farol dianteiro
Não toque na parte em vidro da lâm-
pada do farol dianteiro para evitar
que se suje com óleo, caso contrá-
rio a transparência do vidro, a lumi-
nosidade da lâmpada e o seu tempo
de duração serão adversamente
afectados. Limpe minuciosamente
quaisquer vestígios de sujidade e
de marcas de dedos, utilizando um
pano humedecido com álcool ou di-
luente.


Lente do farol dianteiro
Não cole nenhum tipo de película
colorida nem autocolantes na lente
do farol dianteiro.
Não utilize uma lâmpada do farol di-
anteiro com um consumo em watts
superior ao especificado.
1. Retire a unidade do farol dianteiro, re-
tirando os respectivos parafusos.
2. Desligue o acoplador do farol dianteiro
e retire a cobertura da lâmpada. Fusíveis especificados:
Fusível principal:
40.0 A
Fusível do farol dianteiro:
20.0 A
Fusível do sistema de sinalização:
10.0 A
Fusível da ignição:
15.0 A
Fusível da luz de estacionamento:
10.0 A
Fusível do sistema de injecção:
10.0 A
Fusível de reser va:
10.0 A1. Não toque na parte em vidro da lâmpada.
1. Parafuso
1
U26PP2P0.book Page 28 Friday, May 14, 2010 3:47 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-29
6
3. Desprenda o suporte da lâmpada do
farol dianteiro e retire a lâmpada fundi-
da.
4. Coloque uma nova lâmpada do farol
dianteiro e fixe-a com o respectivo su-
porte.5. Instale a cobertura da lâmpada do fa-
rol dianteiro e ligue o acoplador.
NOTAQuando instalar a cobertura da lâmpada do
farol dianteiro, certifique-se de que a marca
“TOP” fica virada para cima.6. Instale a unidade do farol dianteiro, co-
locando os respectivos parafusos.
7. Solicite a um concessionário Yamaha
que ajuste o feixe do farol dianteiro,
caso necessário.
PAU24133
Substituição da lâmpada da luz
do travão/farolim traseiro 1. Retire a lente da luz do travão/farolim
traseiro, retirando os respectivos para-
fusos.
2. Retire a lâmpada fundida, empurran-
do-a para dentro e rodando-a no sen-
tido contrário ao dos ponteiros do
relógio.
1. Acoplador do farol dianteiro
2. Cobertura da lâmpada do farol dianteiro
1. Suporte da lâmpada do farol dianteiro
1
2
1
1. Marca “TOP”
TOP
1
1. Parafuso
1
U26PP2P0.book Page 29 Friday, May 14, 2010 3:47 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-30
6
3. Introduza uma lâmpada nova no re-
ceptáculo, empurre-a para dentro e
rode-a no sentido dos ponteiros do re-
lógio até que pare.
4. Instale a lente, colocando os respecti-
vos parafusos. PRECAUÇÃO: Não
aperte demasiado os parafusos
pois a lente poderá partir.
[PCA10681]PAU24212
Substituição de uma lâmpada do
sinal de mudança de direcção 1. Retire a lente do sinal de mudança de
direcção, removendo os respectivos
parafusos.
2. Retire a lâmpada fundida, empurran-
do-a para dentro e rodando-a no sen-
tido contrário ao dos ponteiros do
relógio.3. Introduza uma lâmpada nova no re-
ceptáculo, empurre-a para dentro e
rode-a no sentido dos ponteiros do re-
lógio até que pare.
4. Instale a lente, colocando os respecti-
vos parafusos. PRECAUÇÃO: Não
aperte demasiado os parafusos
pois a lente poderá partir.
[PCA10681]
1. Lâmpada da luz do travão/farolim traseiro
1
1. Parafuso
1. Lente do sinal de mudança de direcção
2. Lâmpada do sinal de mudança de direcção
2
1
U26PP2P0.book Page 30 Friday, May 14, 2010 3:47 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-31
6
PAU24324
Substituição de uma lâmpada da
luz da chapa de matrícula 1. Remova a unidade da luz da chapa de
matrícula retirando as porcas, as ani-
lhas e os amortecedores de borracha.
2. Retire a lente da luz da chapa de ma-
trícula, retirando as porcas e as ani-
lhas.3. Puxe a lâmpada fundida para removê-
la.
4. Introduza uma nova lâmpada no re-
ceptáculo.
5. Instale a lente da luz da chapa de ma-
trícula, instalando as anilhas e as por-
cas.6. Instale a unidade da luz da chapa de
matrícula, instalando os amortecedo-
res de borracha, as anilhas e as por-
cas.1. Porca
2. Anilha
3. Amortecedor de borracha
123
123
1. Porca
2. Anilha
1. Lâmpada da luz da chapa de matrícula
1
2
1
U26PP2P0.book Page 31 Friday, May 14, 2010 3:47 PM
