2011 YAMAHA XVS950 Instructieboekje (in Dutch)

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-25
6
DAU50210
Accu De accu bevindt zich onder het zadel. (Zie
pagina 3-14.)
Dit model is voorzien van een VRLA (Valve
Regulated Lead Acid)-accu. De elektrolyt
hoeft niet te worden gecontroleerd en er
hoeft geen gedistilleerd water te worden bij-
gevuld. Het is echter wel nodig om de accu-
kabelverbindingen te controleren en, indien
nodig, vast te zetten.
WAARSCHUWING
DWA10760


Elektrolyt is giftig en gevaarlijk om-
dat het zwavelzuur bevat, een stof
die ernstige brandwonden veroor-
zaakt. Vermijd contact met de huid,
ogen of kleding en bescherm uwogen altijd bij werkzaamheden nabij
accu’s. Voer als volgt EERSTE
HULP uit als er lichamelijk contact
is geweest met elektrolyt.
UITWENDIG: Spoel overvloedig
met water.
INWENDIG: Drink grote hoeveel-
heden water of melk en roep di-
rect de hulp in van een arts.
OGEN: Spoel gedurende 15 mi-
nuten met water en roep direct
medische hulp in.


Accu’s produceren het explosieve
waterstofgas. Houd daarom von-
ken, open vuur, sigaretten e.d. uit
de buurt van de accu en zorg voor
voldoende ventilatie bij acculaden
in een afgesloten ruimte.


HOUD DEZE EN ALLE ACCU’S BUI-
TEN BEREIK VAN KINDEREN.
Om de accu op te laden
Vraag zo snel mogelijk een Yamaha dealer
de accu te laden als deze ontladen lijkt te
zijn. Vergeet niet dat de accu sneller ontla-
den raakt als de machine is uitgerust met
optionele elektrische accessoires.
LET OP
DCA16521
Voor het opladen van een VRLA (Valve
Regulated Lead Acid)-accu is een spe-
ciale acculader (met constante span-
ning) vereist. Bij gebruik van een
conventionele acculader raakt de accu
beschadigd.Om de accu op te bergen
1. Verwijder de accu als het voertuig lan-
ger dan een maand niet wordt ge-
bruikt, laad hem volledig bij en zet dan
weg op een koele en droge plek. LET
OP: Draai voordat u de accu verwij-
dert de sleutel naar “OFF” en haal
dan eerst de negatieve kabel en
daarna de positieve kabel los.
[DCA16302]
2. Als de accu langer dan twee maanden
wordt weggeborgen, moet deze min-
stens eenmaal per maand worden ge-
controleerd; laad de accu dan indien
nodig steeds volledig bij.
3. Laad de accu volledig bij alvorens te
installeren. LET OP: Draai voordat u
de accu plaatst de sleutel naar
“OFF” en sluit vervolgens eerst de
positieve kabel en daarna de nega-
tieve kabel aan.
[DCA16840]
1. Positieve accukabel (rood)
2. Accu
3. Negatieve accukabel (zwart)
21
3
U26PD2D0.book Page 25 Friday, May 14, 2010 3:23 PM

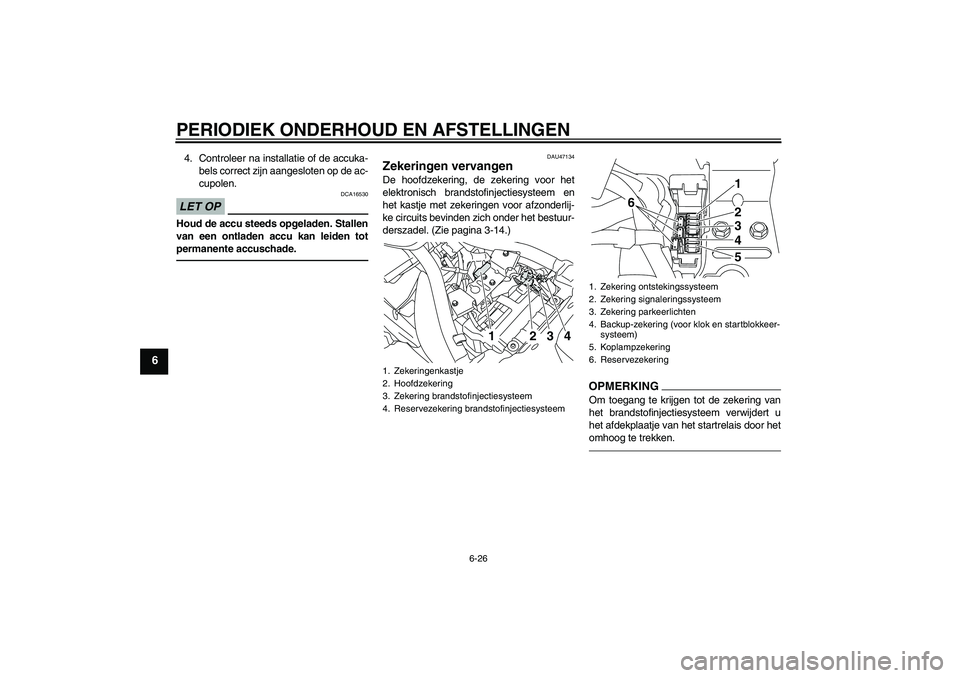

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-26
6
4. Controleer na installatie of de accuka-
bels correct zijn aangesloten op de ac-
cupolen.LET OP
DCA16530
Houd de accu steeds opgeladen. Stallen
van een ontladen accu kan leiden tot
permanente accuschade.
DAU47134
Zekeringen vervangen De hoofdzekering, de zekering voor het
elektronisch brandstofinjectiesysteem en
het kastje met zekeringen voor afzonderlij-
ke circuits bevinden zich onder het bestuur-
derszadel. (Zie pagina 3-14.)
OPMERKINGOm toegang te krijgen tot de zekering van
het brandstofinjectiesysteem verwijdert u
het afdekplaatje van het startrelais door het
omhoog te trekken.
1. Zekeringenkastje
2. Hoofdzekering
3. Zekering brandstofinjectiesysteem
4. Reservezekering brandstofinjectiesysteem
3
4
2
1
1. Zekering ontstekingssysteem
2. Zekering signaleringssysteem
3. Zekering parkeerlichten
4. Backup-zekering (voor klok en startblokkeer-
systeem)
5. Koplampzekering
6. Reservezekering
1
2
3
4
5 6
U26PD2D0.book Page 26 Friday, May 14, 2010 3:23 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-27
6
Vervang een zekering als volgt als deze is
doorgebrand.
1. Draai de contactsleutel naar “OFF” en
schakel het betreffende elektrische cir-
cuit uit.
2. Verwijder de doorgebrande zekering
en breng een nieuwe zekering met de
voorgeschreven ampèrewaarde aan.
WAARSCHUWING! Gebruik geen
zekeringen met een hogere ampera-
ge dan aanbevolen om ernstige
schade aan het elektrische systeem
en mogelijk brand te voorkomen.
[DWA15131]
3. Draai de contactsleutel naar “ON” en
schakel het betreffende elektrische cir-
cuit in om te zien of de apparatuur
werkt.
4. Als de zekering direct opnieuw door-
brandt, vraag dan een Yamaha dealer
het elektrisch systeem te controleren.
DAU48511
Koplampgloeilamp vervangen De koplamp op dit model heeft een halo-
geen gloeilamp. Vervang de koplampgloei-
lamp als volgt als deze is doorgebrand.LET OP
DCA10650
Pas op en zorg dat de volgende onderde-
len niet worden beschadigd:

Koplampgloeilamp
Raak het glas van de koplampgloei-
lamp niet aan zodat dit vetvrij blijft,
anders kan de doorzichtigheid van
het glas, de lichtintensiteit en de le-
vensduur nadelig worden beïn-
vloed. Wrijf eventuele
verontreinigingen en vingerafdruk-
ken op het gloeilampglas weg met
een doekje gedrenkt in alcohol of
thinner.


Koplamplens
Plak geen kleurfolie of stickers op
de koplamplens.
Gebruik geen koplampgloeilamp
met een hoger wattage dan is voor-
geschreven.
1. Kap van startmotorrelais
2. Reservezekering brandstofinjectiesysteem
3. Zekering brandstofinjectiesysteem
3 2
1
Voorgeschreven zekeringen:
Hoofdzekering:
40.0 A
Koplampzekering:
20.0 A
Zekering signaleringssysteem:
10.0 A
Zekering ontstekingssysteem:
15.0 A
Zekering parkeerlichtcircuit:
10.0 A
Zekering brandstofinjectiesysteem:
10.0 A
Backup-zekering:
10.0 A
U26PD2D0.book Page 27 Friday, May 14, 2010 3:23 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-28
6
1. Verwijder de koplampunit door de
schroeven los te halen.
2. Maak de koplampstekker los en ver-
wijder dan de gloeilampkap.3. Haak de gloeilamphouder los en ver-
wijder dan de defecte gloeilamp.
4. Breng een nieuwe koplampgloeilamp
aan en zet deze dan vast met de gloei-
lamphouder.
5. Breng de gloeilampkap aan en sluit
dan de koplampstekker aan.
OPMERKINGZorg er bij het aanbrengen van de gloei-
lampkap voor dat “TOP” naar boven wijst.6. Monteer de koplampunit door de
schroeven aan te brengen.
7. Vraag indien nodig een Yamaha
dealer de koplamplichtbundel af te
stellen.
1. Raak het glas van de gloeilamp niet aan.
1. Schroef
1
1. Koplampstekker
2. Gloeilampkap
1. Gloeilamphouder
1
2
1
1. Merkteken “TOP”
TOP
1
U26PD2D0.book Page 28 Friday, May 14, 2010 3:23 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-29
6
DAU24133
Gloeilamp in remlicht/achterlicht
vervangen 1. Verwijder de lamplens van het rem-
licht/achterlicht door de schroeven los
te draaien.
2. Verwijder de defecte gloeilamp door
deze in te drukken en linksom te
draaien.3. Plaats een nieuwe gloeilamp in de fit-
ting, druk deze in en draai rechtsom tot
hij stuit.
4. Monteer de lamplens door de schroe-
ven aan te brengen. LET OP: Draai
de schroeven niet te vast, hierdoor
kan de lens breken.
[DCA10681]DAU24212
Gloeilamp in richtingaanwijzer
vervangen 1. Verwijder de lamplens van de richtin-
gaanwijzer door de schroeven los te
halen.
2. Verwijder de defecte gloeilamp door
deze in te drukken en linksom te
draaien.
1. Schroef
1
1. Gloeilamp remlicht/achterlicht
1
1. Schroef
U26PD2D0.book Page 29 Friday, May 14, 2010 3:23 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-30
6
3. Plaats een nieuwe gloeilamp in de fit-
ting, druk deze in en draai rechtsom tot
hij stuit.
4. Monteer de lamplens door de schroe-
ven aan te brengen. LET OP: Draai
de schroeven niet te vast, hierdoor
kan de lens breken.
[DCA10681]DAU24324
Gloeilamp kentekenverlichting
vervangen 1. Verwijder de kentekenverlichting door
de moeren, onderlegringen en dem-
pingrubbers te verwijderen.
2. Verwijder de lamplens voor de kente-
kenverlichting door de moeren en on-
derlegringen te verwijderen.3. Verwijder de defecte gloeilamp door
deze uit te trekken.
4. Steek een nieuwe gloeilamp in de fit-
ting.
5. Monteer de lamplens door de onderle-
gringen en de moeren weer aan te
brengen.
1. Lamplens richtingaanwijzer
2. Gloeilamp richtingaanwijzer
2
1
1. Moer
2. Ring
3. Dempingrubber
123
123
1. Moer
2. Ring
1. Gloeilamp kentekenverlichting
1
2
1
U26PD2D0.book Page 30 Friday, May 14, 2010 3:23 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-31
6
6. Monteer de kentekenverlichting door
de dempingrubbers, onderlegringen
en moeren weer aan te brengen.
DAU45222
Parkeerlichtgloeilamp vervangen Vervang een parkeerlichtgloeilamp als volgt
als deze is doorgebrand.
1. Verwijder de koplampunit. (Zie pagina
6-27.)
2. Verwijder de parkeerlichtlampfitting
(samen met de gloeilamp) door deze
uit te trekken.
3. Verwijder de defecte gloeilamp door
deze uit te trekken.4. Steek een nieuwe gloeilamp in de fit-
ting.
5. Bevestig de parkeerlichtlampfitting
(samen met de gloeilamp) door deze
in te drukken.
6. Breng de koplampunit aan.1. Fitting parkeerlichtgloeilamp
1
1. Parkeerlichtgloeilamp
1
U26PD2D0.book Page 31 Friday, May 14, 2010 3:23 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-32
6
DAU24350
Ondersteunen van de motorfiets Dit model is niet voorzien van een midden-
bok, neem daarom de volgende voorzorgs-
maatregelen in acht bij het verwijderen van
het voor- en achterwiel of bij het uitvoeren
van ander onderhoud waarbij de motorfiets
rechtop moet staan. Controleer of de motor-
fiets stabiel en horizontaal staat alvorens
onderhoud te verrichten. Onder het motor-
blok kan een stevige houten kist gezet wor-
den voor extra stabiliteit.
Onderhoud aan het voorwiel
1. Stabiliseer de achterzijde van de mo-
torfiets met een motorstandaard of, als
geen andere standaard voorhanden
is, door een krik te plaatsen onder het
frame aan de voorzijde van het achter-
wiel.
2. Breng het voorwiel los van de grond
met gebruik van een motorfietsstan-
daard.
Verwijderen van het achterwiel
Breng het achterwiel los van de grond met
een motorfietsstandaard of, als deze niet
voorhanden is, door een krik te plaatsen on-
der beide zijden van het frame aan de voor-
zijde van het achterwiel, of onder beide
uiteinden van de achterbrug.
DAU25851
Problemen oplossen Yamaha motorfietsen ondergaan een gron-
dige inspectie voordat ze vanaf de fabriek
op transport gaan, maar tijdens gebruik
kunnen toch storingen optreden. Proble-
men in de brandstof-, compressie- of ont-
stekingssystemen kunnen bijvoorbeeld de
oorzaak zijn van slecht starten of een afna-
me in motorvermogen.
In het volgende storingzoekschema is een
snelle en gemakkelijke werkwijze weerge-
geven om deze essentiële systemen zelf te
kunnen controleren. Ga met uw motorfiets
echter wel naar een Yamaha dealer als re-
paraties nodig zijn, hier zijn vakkundige
monteurs aanwezig die beschikken over het
benodigde gereedschap en de ervaring en
vakkennis om het nodige onderhoud aan de
motorfiets correct te verrichten.
Gebruik uitsluitend originele Yamaha ver-
vangingsonderdelen. Niet-originele onder-
delen lijken misschien op Yamaha
onderdelen maar zijn toch vaak van minde-
re kwaliteit en hebben een kortere levens-
duur, zodat dan later mogelijk toch dure
reparaties nodig zijn.
WAARSCHUWING
DWA15141
Rook niet tijdens het controleren van het
brandstofsysteem en let erop dat er
geen open vuur of vonken in de omge-
ving zijn, inclusief waakvlammen van
geisers of ovens. Benzine en benzine-
dampen kunnen vlam vatten of explode-
ren, met ernstig letsel of schade aan
eigendommen tot gevolg.
U26PD2D0.book Page 32 Friday, May 14, 2010 3:23 PM
