SOIN ET REMISAGE DE LA MOTO
7-4
7
2. Faire le plein de carburant et, si dispo-
nible, ajouter un stabilisateur de carbu-
rant afin d’éviter que le réservoir ne
rouille et que le carburant ne se dé-
grade.
3. Effectuer les étapes ci-dessous afin de
protéger les cylindres, les segments,
etc., de la corrosion.
a. Retirer les capuchons de bougie et
déposer les bougies.
b. Verser une cuillerée à café d’huile
moteur dans chaque orifice de
bougie.
c. Remonter les capuchons de bou-
gie sur les bougies, puis placer les
bougies sur la culasse en veillant à
ce que les électrodes soient mises
à la masse. (Cette technique per-
mettra de limiter la production
d’étincelles à l’étape suivante.)
d. Faire tourner le moteur à plusieurs
reprises à l’aide du démarreur.
(Ceci permet de répartir l’huile sur
la paroi des cylindres.)
AVERTISSEMENT ! Avant de
faire tourner le moteur, veiller à
mettre les électrodes de bougie
à la masse afin d’éviter la pro-
duction d’étincelles, car celles-
ci pourraient être à l’origine de
dégâts et de brûlures.
[FWA10951]
e. Retirer le capuchon des bougies,
puis remettre ensuite les bougies
et leur capuchon en place.
4. Lubrifier tous les câbles de commande
ainsi que les articulations de tous les
leviers, pédales, et de la béquille laté-
rale et/ou centrale.
5. Vérifier et, si nécessaire, régler la
pression de gonflage des pneus, puis
élever la moto de sorte que ses deux
roues ne reposent pas sur le sol. S’il
n’est pas possible d’élever les roues,
les tourner quelque peu chaque mois
de sorte que l’humidité ne se concen-
tre pas en un point précis des pneus.
6. Recouvrir la sortie du pot d’échappe-
ment à l’aide d’un sachet en plastique
afin d’éviter toute infiltration d’eau.
7. Déposer la batterie et la recharger
complètement. La conserver dans un
endroit à l’abri de l’humidité et la re-
charger une fois par mois. Ne pas ran-
ger la batterie dans un endroit excessi-
vement chaud ou froid [moins de 0 °C
(30 °F) ou plus de 30 °C (90 °F)]. Pour
plus d’informations au sujet de l’entre-
posage de la batterie, se reporter à la
page 6-27.
N.B.Effectuer toutes les réparations nécessai-
res avant de remiser la moto.
U11CF4F0.book Page 4 Thursday, December 2, 2010 2:53 PM

CARACTÉRISTIQUES
8-1
8
Dimensions:Longueur hors tout:
2490 mm (98.0 in)
Largeur hors tout:
1000 mm (39.4 in)
Hauteur hors tout:
1145 mm (45.1 in)
Hauteur de la selle:
690 mm (27.2 in)
Empattement:
1690 mm (66.5 in)
Garde au sol:
145 mm (5.71 in)
Rayon de braquage minimum:
3500 mm (137.8 in)Poids:Poids à vide:
304 kg (670 lb)Moteur:Type de moteur:
Refroidissement par liquide, 4 temps,
SACT
Disposition du ou des cylindres:
Bicylindre en V
Cylindrée:
1304 cm³
Alésage × course:
100.0 × 83.0 mm (3.94 × 3.27 in)
Taux de compression:
9.50 : 1
Système de démarrage:
Démarreur électrique
Système de graissage:
Carter humide
Huile moteur:Marque recommandée:
YAMALUBE
Type:
SAE 10W-30, 10W-40, 10W-50, 15W-40,
20W-40 ou 20W-50
Classification d’huile moteur recommandée:
API Service de type SG et au-delà/JASO
MA
Quantité d’huile moteur:
Sans remplacement de la cartouche du
filtre à huile:
3.20 L (3.38 US qt, 2.82 Imp.qt)
Avec remplacement de la cartouche du
filtre à huile:
3.40 L (3.59 US qt, 2.99 Imp.qt)Refroidissement:Capacité du vase d’expansion (jusqu’au
repère de niveau maximum):
0.45 L (0.48 US qt, 0.40 Imp.qt)
Capacité du radiateur (circuit compris):
2.10 L (2.22 US qt, 1.85 Imp.qt)
Filtre à air:Élément du filtre à air:
Élément en papier huiléCarburant:Carburant recommandé:
Essence ordinaire sans plomb
exclusivement
Capacité du réservoir:
19.0 L (5.02 US gal, 4.18 Imp.gal)
Quantité de la réserve:
3.7 L (0.98 US gal, 0.81 Imp.gal)Injection de carburant:Corps de papillon d’accélération:
Repère d’identification:
3D81 20Bougie(s):Fabricant/modèle:
NGK/LMAR7A-9
Écartement des électrodes:
0.8–0.9 mm (0.031–0.035 in)Embrayage:Type d’embrayage:
Humide, multidisqueTransmission:Taux de réduction primaire:
1.556 (70/45)
Transmission finale:
Courroie
Taux de réduction secondaire:
2.333 (70/30)
Type de boîte de vitesses:
Prise constante, 5 rapports
Commande:
Au pied gauche
–20–10 0
1020 30 40 50 ˚C 10 30 50 70 90 110 0 130 ˚F
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
U11CF4F0.book Page 1 Thursday, December 2, 2010 2:53 PM

CARACTÉRISTIQUES
8-2
8
Rapport de démultiplication:
1
re:
2.769 (36/13)
2e:
1.778 (32/18)
3e:
1.381 (29/21)
4e:
1.115 (29/26)
5e:
0.960 (24/25)
Châssis:Type de cadre:
Double berceau
Angle de chasse:
32.70 °
Chasse:
145 mm (5.7 in)Pneu avant:Type:
Sans chambre (Tubeless)
Taille:
130/90 16M/C 67H
Fabricant/modèle:
DUNLOP/D404F X
Fabricant/modèle:
BRIDGESTONE/EXEDRA G721Pneu arrière:Type:
Sans chambre (Tubeless)
Taille:
170/70B 16M/C 75HFabricant/modèle:
DUNLOP/K555
Fabricant/modèle:
BRIDGESTONE/EXEDRA G722 G
Charge:Charge maximale:
209 kg (461 lb)
(Poids total du pilote, du passager, du
chargement et des accessoires)Pression de gonflage (contrôlée les
pneus froids):Conditions de charge:
0–90 kg (0–198 lb)
Avant:
250 kPa (2.50 kgf/cm², 36 psi)
Arrière:
280 kPa (2.80 kgf/cm², 41 psi)
Conditions de charge:
90–209 kg (198–461 lb)
Avant:
250 kPa (2.50 kgf/cm², 36 psi)
Arrière:
280 kPa (2.80 kgf/cm², 41 psi)Roue avant:Type de roue:
Roue coulée
Taille de jante:
16M/C x MT3.00Roue arrière:Type de roue:
Roue coulée
Taille de jante:
16M/C x MT4.50
Frein avant:Type:
Frein à double disque
Commande:
À la main droite
Liquide recommandé:
DOT 4Frein arrière:Type:
Frein monodisque
Commande:
Au pied droit
Liquide recommandé:
DOT 4Suspension avant:Type:
Fourche télescopique
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur
hydraulique
Débattement de roue:
135.0 mm (5.31 in)Suspension arrière:Type:
Bras oscillant (suspension à bras)
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur
hydraulique et à gaz
Débattement de roue:
110.0 mm (4.33 in)Partie électrique:Système d’allumage:
TCI
U11CF4F0.book Page 2 Thursday, December 2, 2010 2:53 PM

CARACTÉRISTIQUES
8-3
8
Système de charge:
Alternateur avec rotor à aimantation
permanenteBatterie:Modèle:
YTX20L-BS
Voltage, capacité:
12 V, 18.0 AhPhare:Type d’ampoule:
Ampoule halogèneVoltage et wattage d’ampoule × quantité:Phare:
12 V, 60 W/55 W × 1
Feu arrière/stop:
12 V, 5.0 W/21.0 W × 1
Clignotant avant:
12 V, 21.0 W × 2
Clignotant arrière:
12 V, 21.0 W × 2
Veilleuse:
12 V, 5.0 W × 1
Éclairage de la plaque d’immatriculation:
12 V, 5.0 W × 1
Éclairage des instruments:
LED
Témoin de point mort:
LED
Témoin de feu de route:
LED
Témoin d’avertissement du niveau d’huile:
LED
Témoin des clignotants:
LEDTémoin d’avertissement du niveau de
carburant:
LED
Témoin d’alerte de la température du liquide
de refroidissement:
LED
Témoin d’avertissement de panne du moteur:
LED
Témoin de l’immobilisateur antivol:
LED
Fusibles:Fusible principal:
50.0 A
Fusible de phare:
20.0 A
Fusible du système de signalisation:
10.0 A
Fusible d’allumage:
15.0 A
Fusible des feux de stationnement:
10.0 A
Fusible du ventilateur de radiateur:
20.0 A
Fusible du système d’injection de carburant:
10.0 A
Fusible de sauvegarde:
10.0 A
U11CF4F0.book Page 3 Thursday, December 2, 2010 2:53 PM

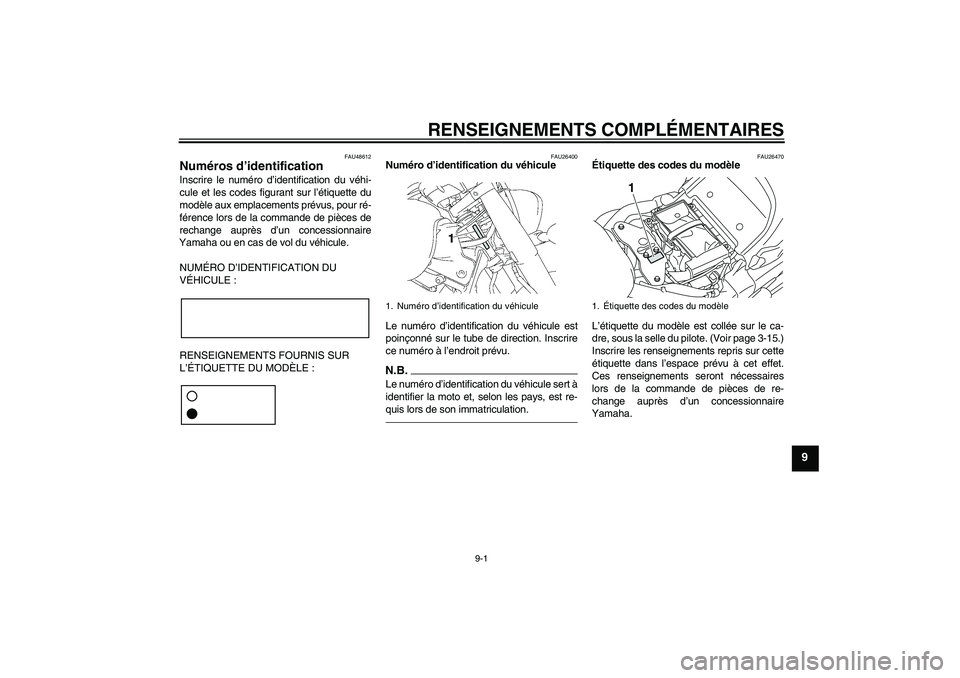

RENSEIGNEMENTS COMPLÉMENTAIRES
9-1
9
FAU48612
Numéros d’identification Inscrire le numéro d’identification du véhi-
cule et les codes figurant sur l’étiquette du
modèle aux emplacements prévus, pour ré-
férence lors de la commande de pièces de
rechange auprès d’un concessionnaire
Yamaha ou en cas de vol du véhicule.
NUMÉRO D’IDENTIFICATION DU
VÉHICULE :
RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DU MODÈLE :
FAU26400
Numéro d’identification du véhicule
Le numéro d’identification du véhicule est
poinçonné sur le tube de direction. Inscrire
ce numéro à l’endroit prévu.N.B.Le numéro d’identification du véhicule sert à
identifier la moto et, selon les pays, est re-
quis lors de son immatriculation.
FAU26470
Étiquette des codes du modèle
L’étiquette du modèle est collée sur le ca-
dre, sous la selle du pilote. (Voir page 3-15.)
Inscrire les renseignements repris sur cette
étiquette dans l’espace prévu à cet effet.
Ces renseignements seront nécessaires
lors de la commande de pièces de re-
change auprès d’un concessionnaire
Yamaha.
1. Numéro d’identification du véhicule
1.Étiquette des codes du modèle
1
U11CF4F0.book Page 1 Thursday, December 2, 2010 2:53 PM

INDEXAAccroche-casque .................................. 3-16
Alarme antivol ......................................... 3-9
Ampoule d’éclairage de plaque
d’immatriculation, remplacement ........ 6-32
Avertisseur, contacteur ......................... 3-10BBatterie.................................................. 6-27
Béquille latérale .................................... 3-18
Béquille latérale, contrôle et
lubrification ......................................... 6-24
Bougies, contrôle .................................... 6-8
Bras oscillant, lubrification des pivots ... 6-25CCâbles, contrôle et lubrification ............. 6-22
Cache, dépose et repose ........................ 6-8
Calage de la moto ................................. 6-34
Caractéristiques ...................................... 8-1
Carburant .............................................. 3-13
Carburant, économies............................. 5-3
Carburant, témoin du niveau................... 3-4
Clignotant, remplacement d’une
ampoule .............................................. 6-32
Clignotants, contacteur ......................... 3-10
Combiné ressort-amortisseur,
réglage................................................ 3-17
Combinés de contacteurs ....................... 3-9
Compteurs multifonctions ....................... 3-6
Contacteur à clé/antivol .......................... 3-2
Contacteur d’appel de phare................. 3-10
Contacteur RESET ............................... 3-11
Contacteur SELECT ............................. 3-10
Coupe-circuit d’allumage ...................... 3-18
Coupe-circuit du moteur........................ 3-10Courroie de transmission, tension ........ 6-21
DDémarreur, contacteur.......................... 3-10
Dépannage, schémas de diagnostic .... 6-35
Direction, contrôle................................. 6-26
Durite de mise à l’air/de trop-plein du
réservoir de carburant ........................ 3-14EEmbrayage, levier................................. 3-11
Embrayage, réglage de la garde du
levier................................................... 6-18
Emplacement des éléments ................... 2-1
Entretien du système de contrôle des
gaz d’échappement .............................. 6-3
Entretiens et graissages périodiques ..... 6-4
Étiquette des codes du modèle .............. 9-1FFeu arrière/stop, remplacement d’une
ampoule ............................................. 6-31
Feu stop, contacteurs ........................... 6-19
Feux de détresse, contacteur ............... 3-10
Filtre à air, remplacement de
l’élément ............................................. 6-14
Fourche, contrôle.................................. 6-25
Frein, contrôle de la garde du levier ..... 6-19
Frein, levier ........................................... 3-12
Frein, pédale......................................... 3-12
Fusibles, remplacement ....................... 6-28HHuile moteur et cartouche du filtre........ 6-10
Huile moteur, témoin du niveau .............. 3-4IImmobilisateur antivol ............................. 3-1Inverseur feu de route/feu de
croisement .......................................... 3-10
JJeu des soupapes ................................. 6-15LLeviers de frein et d’embrayage,
contrôle et lubrification ........................ 6-24
Liquide de frein, changement ................ 6-21
Liquide de frein, contrôle du niveau ...... 6-20
Liquide de refroidissement .................... 6-13
Liquide de refroidissement, témoin de
température .......................................... 3-5MMise en marche du moteur ..................... 5-1NNuméros d’identification .......................... 9-1PPanne du moteur, témoin ........................ 3-5
Pannes, diagnostic ................................ 6-34
Pédale de frein et sélecteur, contrôle et
lubrification.......................................... 6-23
Phare, remplacement d’une ampoule ... 6-30
Pièces de couleur mate........................... 7-1
Plaquettes de frein, contrôle ................. 6-19
Pneus .................................................... 6-16
Poignée des gaz, contrôle de la
garde................................................... 6-15
Poignée et câble des gaz, contrôle et
lubrification.......................................... 6-23
Pot catalytique....................................... 3-15RRemisage ................................................ 7-3
Réservoir de carburant, bouchon .......... 3-12
Rodage du moteur .................................. 5-3
U11CF4F0.book Page 1 Thursday, December 2, 2010 2:53 PM

INDEX
Roues ................................................... 6-17
Roulements de roue, contrôle .............. 6-27SSécurité.................................................. 1-1
Sélecteur au pied.................................. 3-11
Selle du pilote ....................................... 3-15
Soin ........................................................ 7-1
Stationnement ........................................ 5-4
Suspension arrière, lubrification ........... 6-25TTémoin de feu de route .......................... 3-4
Témoin de l’immobilisateur antivol ......... 3-5
Témoin des clignotants........................... 3-4
Témoin du point mort.............................. 3-4
Témoins et témoins d’alerte ................... 3-4
Trousse de réparation ............................ 6-2VVéhicule, numéro d’identification ............ 9-1
Veilleuse, remplacement d’une
ampoule.............................................. 6-33
Vitesses, sélection .................................. 5-2
U11CF4F0.book Page 2 Thursday, December 2, 2010 2:53 PM

A5-yoko_Blank.fm Page 1 Tuesday, April 8, 2003 11:43 AM
