INFORMAÇÕES RELATIVAS À SEGURANÇA
1-3
1


Não coloque o motor em funciona-
mento em locais fechados. Mesmo
que tente ventilar os gases de escape
do motor com ventiladores ou abrindo
portas e janelas, o monóxido de carbo-
no pode atingir rapidamente níveis pe-
rigosos.


Não coloque o motor em funciona-
mento em locais com má ventilação
ou parcialmente fechados, como celei-
ros, garagens ou alpendres.


Não coloque o motor em funciona-
mento no exterior em zonas onde os
gases de escape do motor possam in-
troduzir-se num edifício através de
portas ou janelas.
Carga
O acréscimo de acessórios ou carga ao seu
motociclo pode afectar adversamente a es-
tabilidade e o manuseamento se a distribui-
ção de peso no seu motociclo for alterada.
Para evitar a possibilidade de um acidente,
tenha bastante cuidado ao adicionar carga
ou acessórios ao seu motociclo. Redobre o
cuidado quando conduzir um motociclo que
tenha mais carga ou acessórios. Aqui, jun-
tamente com as informações sobre acessó-
rios apresentadas em seguida, encontram-
se algumas recomendações gerais a seguir
se colocar carga no seu motociclo:O peso total do operador, passageiro, aces-
sórios e carga não devem exceder o limite
máximo de carga. A utilização de um veí-
culo sobrecarregado pode provocar um
acidente.
Quando carregar dentro deste limite de pe-
so, mantenha em mente o seguinte:


A carga e os acessórios devem ser re-
duzidas ao mínimo indispensável, de-
vendo os mesmos ser colocados tão
chegados ao motociclo quanto possí-
vel. Acondicione bem os artigos mais
pesados o mais perto possível do cen-
tro do veículo e distribua o peso o mais
uniformemente possível por ambos os
lados do motociclo para minimizar o
desequilíbrio ou a instabilidade.


A deslocação dos pesos pode criar um
desequilíbrio súbito. Antes de condu-
zir, certifique-se de que os acessórios
e a carga estão bem presos ao moto-
ciclo. Verifique com frequência os su-
portes dos acessórios e os
prendedores da carga.
Ajuste a suspensão em função da
carga (apenas modelos com sus-
pensão regulável) e verifique o es-
tado e a pressão dos pneus.Nunca prenda artigos grandes ou
pesados ao guiador, à forquilha di-
anteira ou ao guarda-lamas diantei-
ro. Estes artigos, incluindo alguma
carga, tal como sacos-cama, sacos
grossos de lã ou tendas, podem cri-
ar um manuseamento instável ou
uma fraca resposta da direcção.


Este veículo não foi concebido para
puxar um reboque nem para ser
conjugado com um sidecar.
Acessórios Yamaha genuínos
A escolha de acessórios para o seu veículo
é uma decisão importante. Os acessórios
Yamaha genuínos, disponíveis apenas em
concessionários Yamaha, foram concebi-
dos, testados e aprovados pela Yamaha
para utilização no seu veículo.
Muitas empresas sem ligação à Yamaha fa-
bricam peças e acessórios ou oferecem ou-
tros tipos de modificações para veículos
Yamaha. A Yamaha não está numa posi-
ção que permita testar os produtos que es-
tas empresas do mercado de reposição
fabricam. Por este motivo, a Yamaha não
pode aprovar nem recomendar a utilização
de acessórios não comercializados pela
Yamaha, nem modificações não recomen- Carga máxima:
209 kg (461 lb)
U11CP4P0.book Page 3 Friday, December 3, 2010 11:54 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-8
3
5. Prima o lado“” ou“” do interrup-
tor “SELECT” para definir os minutos.
6. Prima o interruptor “RESET” e depois
solte-o para colocar o relógio em fun-
cionamento.
Dispositivo de auto-diagnóstico
Este modelo está equipado com um dispo-
sitivo de auto-diagnóstico para vários circui-
tos eléctricos.
Se for detectado algum problema num des-
ses circuitos, a luz de advertência de pro-
blema no motor acender-se-á e o visor do
conta-quilómetros/contador de percurso/re-
lógio indicará um código de erro.Se o visor do conta-quilómetros/contador
de percurso/relógio exibir qualquer código
de erro, anote o número do código e, de se-
guida, solicite a um concessionário
Yamaha que verifique o veículo.
O dispositivo de auto-diagnóstico também
detecta problemas nos circuitos do sistema
imobilizador.
Se for detectado algum problema nos cir-
cuitos do sistema imobilizador, o indicador
luminoso deste sistema irá piscar e o visor
indicará um código de erro.
NOTASe o visor exibir o código de erro 52, este
poderá ter sido provocado por interferência
do transmissor-receptor. Se este erro apa-
recer, tente o seguinte:1. Utilize a chave de reconfiguração do
código para colocar o motor em funci-
onamento.NOTACertifique-se de que não existem quaisquer
outras chaves do imobilizador próximas do
interruptor principal, e não guarde mais do
que uma chave deste tipo no mesmo porta-
chaves! As chaves do sistema imobilizador
podem provocar interferência, o que poderá
impedir o motor de funcionar.
2. Se o motor funcionar, desligue-o e ten-
te colocá-lo em funcionamento com as
chaves normais.
3. Se uma das chaves normais ou am-
bas não colocarem o motor em funcio-
namento, leve o veículo, a chave de
reconfiguração do código e as duas
chaves normais a um concessionário
Yamaha para reconfigurar as chaves
normais.PRECAUÇÃO
PCA11590
Quando o visor exibe um código de erro,
o veículo deverá ser verificado logo que
possível de modo a evitar danos no mo-
tor.Modo de controlo da luminosidade
1. Exibição de código de erro1
1. Painel do velocímetro
2. Nível de luminosidade1
2
U11CP4P0.book Page 8 Friday, December 3, 2010 11:54 AM

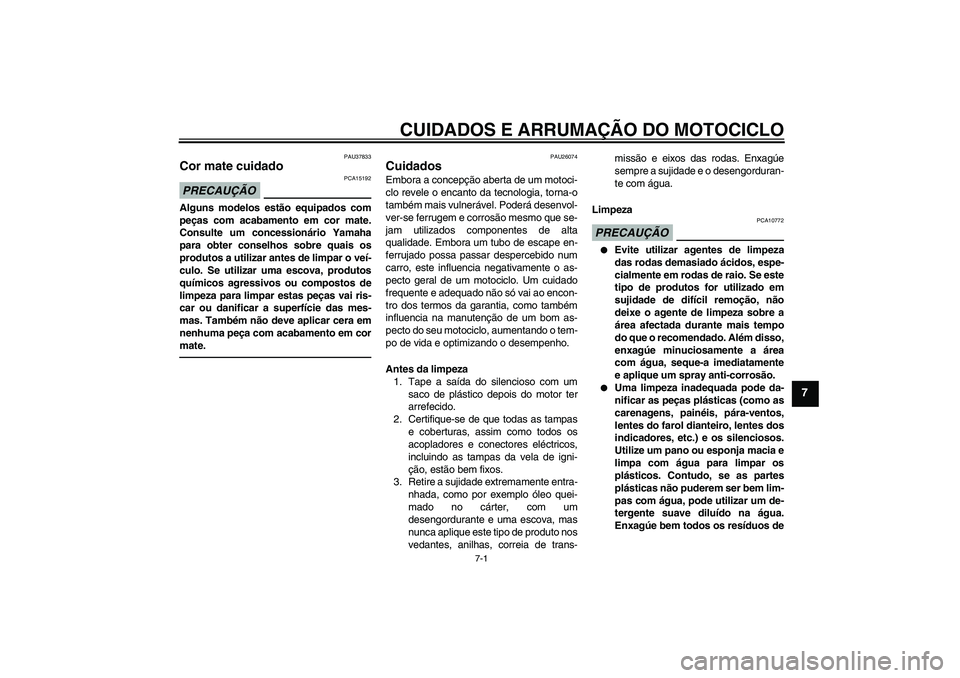

CUIDADOS E ARRUMAÇÃO DO MOTOCICLO
7-1
7
PAU37833
Cor mate cuidado PRECAUÇÃO
PCA15192
Alguns modelos estão equipados com
peças com acabamento em cor mate.
Consulte um concessionário Yamaha
para obter conselhos sobre quais os
produtos a utilizar antes de limpar o veí-
culo. Se utilizar uma escova, produtos
químicos agressivos ou compostos de
limpeza para limpar estas peças vai ris-
car ou danificar a superfície das mes-
mas. Também não deve aplicar cera em
nenhuma peça com acabamento em cor
mate.
PAU26074
Cuidados Embora a concepção aberta de um motoci-
clo revele o encanto da tecnologia, torna-o
também mais vulnerável. Poderá desenvol-
ver-se ferrugem e corrosão mesmo que se-
jam utilizados componentes de alta
qualidade. Embora um tubo de escape en-
ferrujado possa passar despercebido num
carro, este influencia negativamente o as-
pecto geral de um motociclo. Um cuidado
frequente e adequado não só vai ao encon-
tro dos termos da garantia, como também
influencia na manutenção de um bom as-
pecto do seu motociclo, aumentando o tem-
po de vida e optimizando o desempenho.
Antes da limpeza
1. Tape a saída do silencioso com um
saco de plástico depois do motor ter
arrefecido.
2. Certifique-se de que todas as tampas
e coberturas, assim como todos os
acopladores e conectores eléctricos,
incluindo as tampas da vela de igni-
ção, estão bem fixos.
3. Retire a sujidade extremamente entra-
nhada, como por exemplo óleo quei-
mado no cárter, com um
desengordurante e uma escova, mas
nunca aplique este tipo de produto nos
vedantes, anilhas, correia de trans-missão e eixos das rodas. Enxagúe
sempre a sujidade e o desengorduran-
te com água.
Limpeza
PRECAUÇÃO
PCA10772


Evite utilizar agentes de limpeza
das rodas demasiado ácidos, espe-
cialmente em rodas de raio. Se este
tipo de produtos for utilizado em
sujidade de difícil remoção, não
deixe o agente de limpeza sobre a
área afectada durante mais tempo
do que o recomendado. Além disso,
enxagúe minuciosamente a área
com água, seque-a imediatamente
e aplique um spray anti-corrosão.


Uma limpeza inadequada pode da-
nificar as peças plásticas (como as
carenagens, painéis, pára-ventos,
lentes do farol dianteiro, lentes dos
indicadores, etc.) e os silenciosos.
Utilize um pano ou esponja macia e
limpa com água para limpar os
plásticos. Contudo, se as partes
plásticas não puderem ser bem lim-
pas com água, pode utilizar um de-
tergente suave diluído na água.
Enxagúe bem todos os resíduos de
U11CP4P0.book Page 1 Friday, December 3, 2010 11:54 AM

CUIDADOS E ARRUMAÇÃO DO MOTOCICLO
7-3
7
4. Utilize um óleo em spray como produ-
to de limpeza universal para remover
qualquer sujidade remanescente.
5. Retoque pequenos danos na pintura
provocados por pedras, etc.
6. Passe cera em todas as superfícies
pintadas e cromadas. Evite combina-
ções de produtos de limpeza com ce-
ra, muitas das quais contêm abrasivos
que podem deteriorar a pintura ou o
acabamento protector.
7. Deixe o motociclo secar completa-
mente antes de o guardar ou tapar.
AV I S O
PWA11131
A presença de contaminantes nos tra-
vões ou nos pneus pode provocar a per-
da de controlo.

Certifique-se de que não existe óleo
ou cera nos travões ou nos pneus.


Caso necessário, limpe os discos
do travão e os revestimentos do tra-
vão com um agente de limpeza de
discos do travão normal ou aceto-
na, e lave os pneus com água mor-
na e um detergente suave. Antes de
conduzir a velocidades superiores,
teste o motociclo quanto ao desem-
penho dos travões e ao comporta-
mento nas curvas.
PRECAUÇÃO
PCA10950


Aplique óleo em spray ou cera com
moderação e certifique-se de que
limpa qualquer excesso.


Nunca aplique óleo nem cera na
correia de transmissão.


Nunca aplique óleo nem cera em
peças de borracha e plástico, trate-
as com um produto de tratamento
adequado.


Evite utilizar compostos de poli-
mento abrasivos, pois estes des-
gastam a pintura.
NOTA

Consulte um concessionário Yamaha
para obter conselhos sobre quais os
produtos a utilizar.


As lavagens, o tempo de chuva ou os
climas húmidos podem causar o em-
baciamento da lente do farol dianteiro.
Ligar o farol dianteiro durante um pe-
queno período de tempo ajudará a re-
mover a humidade da lente.
PAU26282
Armazenagem Curto prazo
Guarde sempre o seu motociclo num local
fresco e seco e, se necessário, utilize uma
cobertura porosa para o proteger do pó. An-
tes de cobrir o motociclo, verifique se o mo-
tor e o sistema de escape estão frios.PRECAUÇÃO
PCA10810


Guardar o motociclo num comparti-
mento com fraca ventilação ou
tapá-lo com um oleado, enquanto
este se encontra ainda molhado,
permitirá a infiltração de água e hu-
midade, o que provocará o apareci-
mento de ferrugem.


Para prevenir a corrosão, evite ca-
ves húmidas, estábulos (devido à
presença de amónia) e áreas onde
estejam armazenados químicos for-
tes.
Longo prazo
Antes de guardar o seu motociclo durante
vários meses:
1. Siga todas as instruções da secção
“Cuidados” deste capítulo.
U11CP4P0.book Page 3 Friday, December 3, 2010 11:54 AM

ESPECIFICAÇÕES
8-1
8
Dimensões:Comprimento total:
2490 mm (98.0 in)
Largura total:
1000 mm (39.4 in)
Altura total:
1145 mm (45.1 in)
Altura do assento:
690 mm (27.2 in)
Distância entre os eixos:
1690 mm (66.5 in)
Distância mínima do chão:
145 mm (5.71 in)
Raio de viragem mínimo:
3500 mm (137.8 in)Peso:Massa em vazio:
304 kg (670 lb)Motor:Tipo:
Arrefecido por circulação de líquido a
quatro tempos, um veio de excêntrico em
cada cabeça (SOHC)
Disposição do cilindro:
2 cilindros em V
Cilindrada:
1304 cm³
Diâmetro × curso:
100.0 × 83.0 mm (3.94 × 3.27 in)
Relação de compressão:
9.50 : 1
Sistema de arranque:
Arrancador eléctricoSistema de lubrificação:
Cárter húmido
Óleo de motor:Marca recomendada:
YAMALUBE
Tipo:
SAE 10W-30, 10W-40, 10W-50, 15W-40,
20W-40 ou 20W-50
Grau recomendado do óleo de motor:
Tipo SG de Serviço API ou superior, norma
JASO MA
Quantidade de óleo de motor:
Sem substituição do cartucho do filtro de
óleo:
3.20 L (3.38 US qt, 2.82 Imp.qt)
Com substituição do cartucho do filtro de
óleo:
3.40 L (3.59 US qt, 2.99 Imp.qt)Sistema de refrigeração:Capacidade do reservatório de refrigerante
(até à marca de nível máximo):
0.45 L (0.48 US qt, 0.40 Imp.qt)Capacidade do radiador (incluindo todas as
vias):
2.10 L (2.22 US qt, 1.85 Imp.qt)
Filtro de ar:Elemento do filtro de ar:
Elemento de papel revestido a óleoCombustível:Combustível recomendado:
Apenas gasolina sem chumbo normal
Capacidade do depósito de combustível:
19.0 L (5.02 US gal, 4.18 Imp.gal)
Volume da reserva de combustível:
3.7 L (0.98 US gal, 0.81 Imp.gal)Injecção de combustível:Corpo do acelerador:
Marca da identificação:
3D81 20Vela(s) de ignição:Fabricante/modelo:
NGK/LMAR7A-9
Distância do eléctrodo da vela de ignição:
0.8–0.9 mm (0.031–0.035 in)Embraiagem:Tipo de embraiagem:
Em óleo, multi-discoTransmissão:Relação primária de redução:
1.556 (70/45)
Transmissão final:
Correia
Relação secundária de redução:
2.333 (70/30)
–20–10 0
1020 30 40 50 ˚C 10 30 50 70 90 110 0 130 ˚F
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
U11CP4P0.book Page 1 Friday, December 3, 2010 11:54 AM

ESPECIFICAÇÕES
8-2
8
Tipo de transmissão:
Permanentemente engrenada, 5
velocidades
Operação:
Accionamento com o pé esquerdo
Relação das velocidades:
1.ª:
2.769 (36/13)
2.ª:
1.778 (32/18)
3.ª:
1.381 (29/21)
4.ª:
1.115 (29/26)
5.ª:
0.960 (24/25)Quadro:Tipo de quadro:
Suporte duplo
Ângulo de avanço:
32.70 grau
Cauda:
145 mm (5.7 in)Pneu dianteiro:Tipo:
Sem câmara de ar
Dimensão:
130/90 16M/C 67H
Fabricante/modelo:
DUNLOP/D404F X
Fabricante/modelo:
BRIDGESTONE/EXEDRA G721
Pneu traseiro:Tipo:
Sem câmara de ar
Dimensão:
170/70B 16M/C 75H
Fabricante/modelo:
DUNLOP/K555
Fabricante/modelo:
BRIDGESTONE/EXEDRA G722 GCarga:Carga máxima:
209 kg (461 lb)
(Peso total com condutor, passageiro,
carga e acessórios)Pressão de ar do pneu (medida com
pneus frios):Condição de carga:
0–90 kg (0–198 lb)
Dianteiro:
250 kPa (2.50 kgf/cm², 36 psi)
Traseiro:
280 kPa (2.80 kgf/cm², 41 psi)
Condição de carga:
90–209 kg (198–461 lb)
Dianteiro:
250 kPa (2.50 kgf/cm², 36 psi)
Traseiro:
280 kPa (2.80 kgf/cm², 41 psi)Roda dianteira:Tipo de roda:
Roda de liga
Dimensão do aro:
16M/C x MT3.00
Roda traseira:Tipo de roda:
Roda de liga
Dimensão do aro:
16M/C x MT4.50Travão dianteiro:Tipo:
Travão de disco duplo
Operação:
Accionamento com a mão direita
Líquido recomendado:
DOT 4Travão traseiro:Tipo:
Travão de disco
Operação:
Accionamento com o pé direito
Líquido recomendado:
DOT 4Suspensão dianteira:Tipo:
Forquilha telescópica
Tipo de mola/amortecedor:
Amortecedor a óleo/mola helicoidal
Curso da roda:
135.0 mm (5.31 in)Suspensão traseira:Tipo:
Braço oscilante (suspensão de elo)
Tipo de mola/amortecedor:
Amortecedor a óleo de gás/mola helicoidal
Curso da roda:
110.0 mm (4.33 in)
U11CP4P0.book Page 2 Friday, December 3, 2010 11:54 AM
